Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

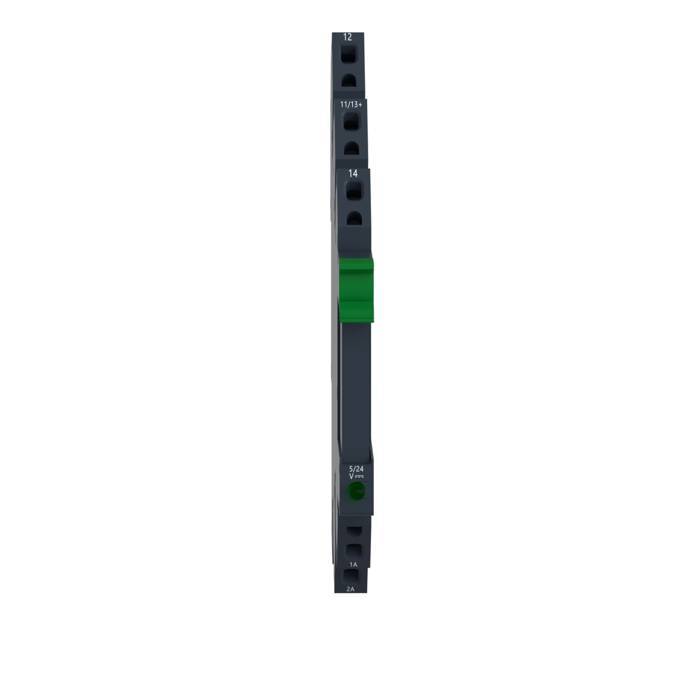

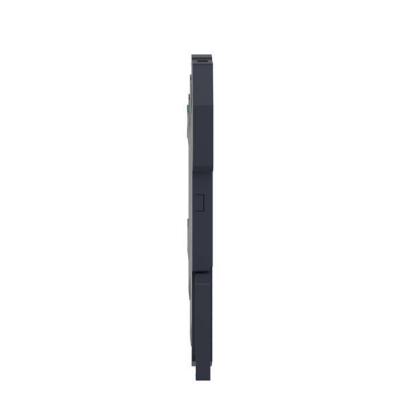

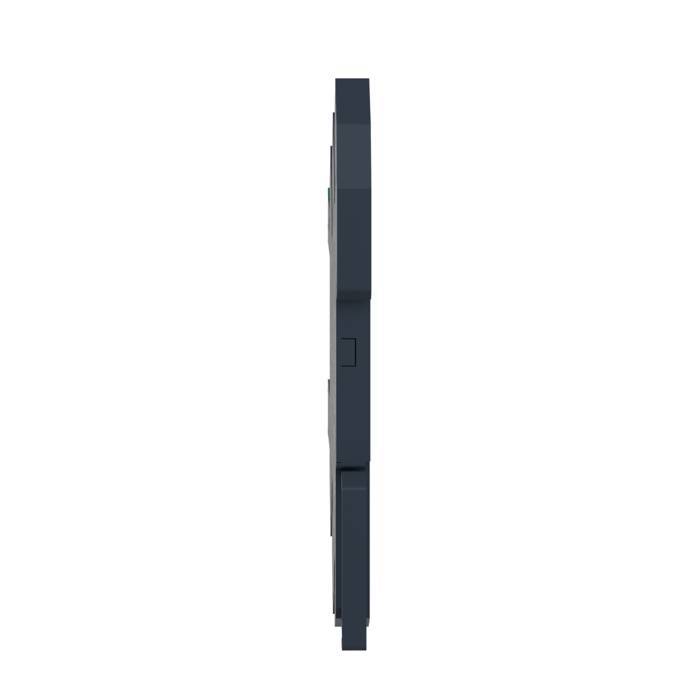

Harmony SSL Relais statique Bornes vis - 16-30VDC - 1NO - 3.5A 1-24VDC

Harmony SSL Relais DC 16 30V-

Code article : SCHSSL1D03BDPV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	69,2400 € / U


	Prix unitaire net HT
	36,8082 € / U
	soit :
	44,1698 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562977
Réf. fabricant : SSL1D03BDPV

Informations complémentaires :
Harmony Relay - relais statique - 3,5A - jusqu'à 10A -
circuit 16 à 30 V CC - sortie 1 à 24 V CC -
H96,5mmxL6,2mxP79,5mm - monophasé - commutation CC - IP20

Ip :	IP20

Poids :	0,0285 kg

Type :	Relais statique jusqu'à 10 A

Mode de raccordement :	Cable flexible avec embout de cable, 0,2 à 2,5 mm² (AWG 24 AWG 14)Solid cable with cable e

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Normes :	CEI 60950-1IEC 61000CEI 62314IEC 61984EN 61984

Certifications du produit :	ULCSACEUL 508CSA22.2 No. 14-10GOST

Profil environnemental :	Profil environnemental du Produit

Temps de réponse :	0,25 ms (marche)0,12 ms (arrêt)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de sortie statique :	Sortie MosfetCommutation CC

Profil de circularité :	Informations de fin de vie

Tenue diélectrique :	2500 V pour entrée/sortie

Gamme de produits :	Relais statique Harmony

Tenue à la flamme :	V0 se conformer à UL 94

Statut environnemental de l'offre :	Produit Green Premium

Déséquilibre de capacité :	1,5 pF entrée/sortie

Clamping force :	< 0,5 N.m4.4 lb-in

Régulation reach :	Déclaration REACh

Chute de tension maximale :	<0,5 V en marche

Mode de commutation de sortie :	Commutation CC

Tension de commutation minimale :	16 V CC marche

Courant de pointe :	9 A pour 10 ms

Courant de fuite maximum :	0,001 mA arrêt

Support de montage :	Douille à vis

Marquage :	CURusCSACEEAC

(uc) tension circuit de commande :	16 à 30 V CC

Tension de coupure maximale :	5 V CC arrêt

Tension de sortie :	1 à 24 V CC

Courant de charge :	0,001 3,5 A

Nombre de phases réseau :	Monophasé

Impédance d'entrée :	2,67 kOhm

Température de l'air ambiant en fonctionnement :	-20 70 °C

Température ambiante de stockage :	-20 85 °C

Garantie :	18 Months

Hauteur :	96,5 mm

Profondeur :	79,5 mm

Largeur de l'emballage 3 :	10,2 cm

Tansient overvoltage :	30 Vcc

Largeur :	6,2 mm

Hauteur de l'emballage 1 :	0,8 cm

Longueur de l'emballage 1 :	9,7 cm

Courant nominal (in) :	3,5 A

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Poids de l'emballage 3 :	887 g

Longueur de l'emballage 3 :	20 cm

Largeur de l'emballage 1 :	8 cm

Hauteur de l'emballage 3 :	9 cm

Tension d'alimentation de courant nominal us cc (v) :	24,0

Nom de l'appareil :	SSL

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	270

Type d'emballage 3 :	BB1

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de phases :	1,0

Adapté à un montage sur rail :	Oui

Tension de fonctionnement (v) :	1,0

Courant de fonctionnement nominal à ca-1 (a) :	3,5

Courant de fonctionnement nominal à ca-3 (a) :	3,5

Courant de fonctionnement nominal à ca-51 (a) :	3,5

Courant de fonctionnement nominal à ca-53a (a) :	3,5

Courant de fonctionnement nominal à ca-53b (a) :	3,5

Qc carton :	270

Nb produits dans l'emballage 3 :	30

Type de tension d'actionnement :	DC

Qc boite :	30

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony ssl relay module output solid state ssl1d03bdpv 3606489562977 schssl1d03bdpv

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

36,8082 € / U HT
44,1698 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHABE7R16S111 EMB REL EM S5 16S 1F C 8 3389110545272		203,3800 € / U HT 244,0560 € / U TTC	U	Ajouter

	SCHABE7R16S210 EMB REL EM S10 16S 1F 3389110545289		199,2376 € / U HT 239,0851 € / U TTC

	SCHRM22UA21MR OVERVOLTAGE CONTROL RELAY 3606480792205		286,8676 € / U HT 344,2411 € / U TTC

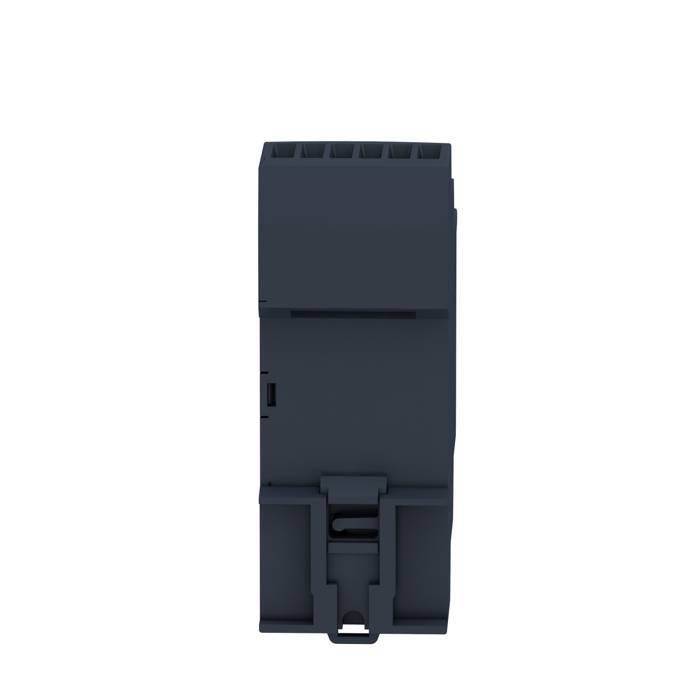

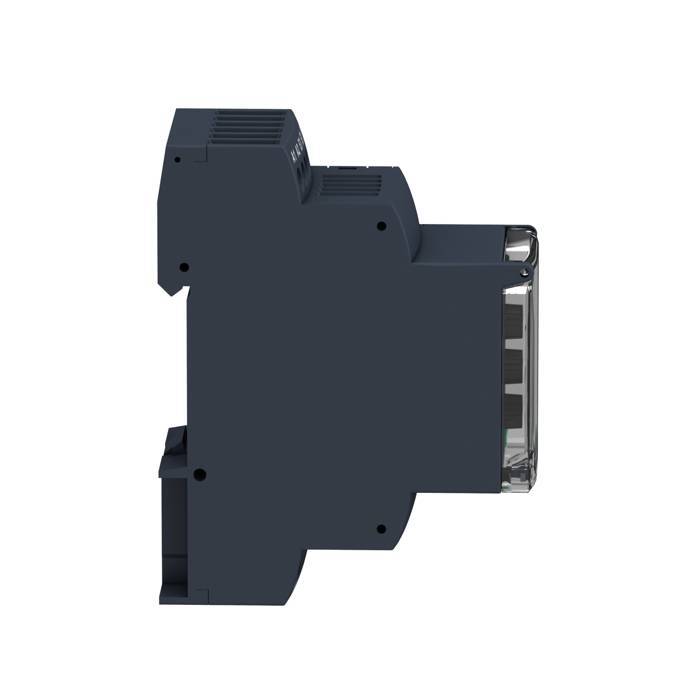

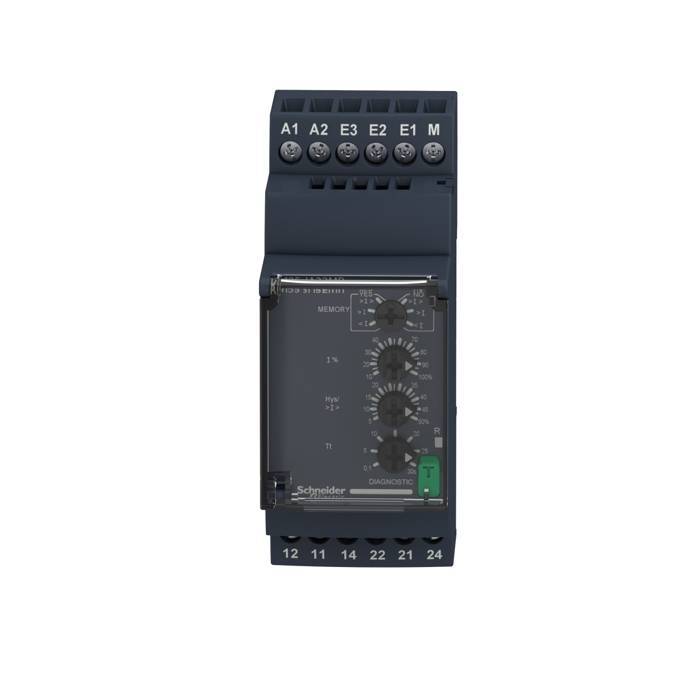

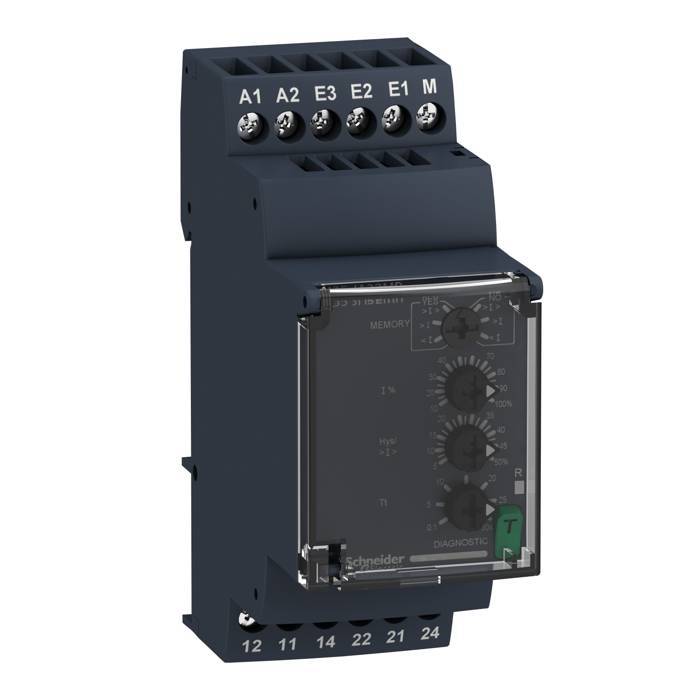

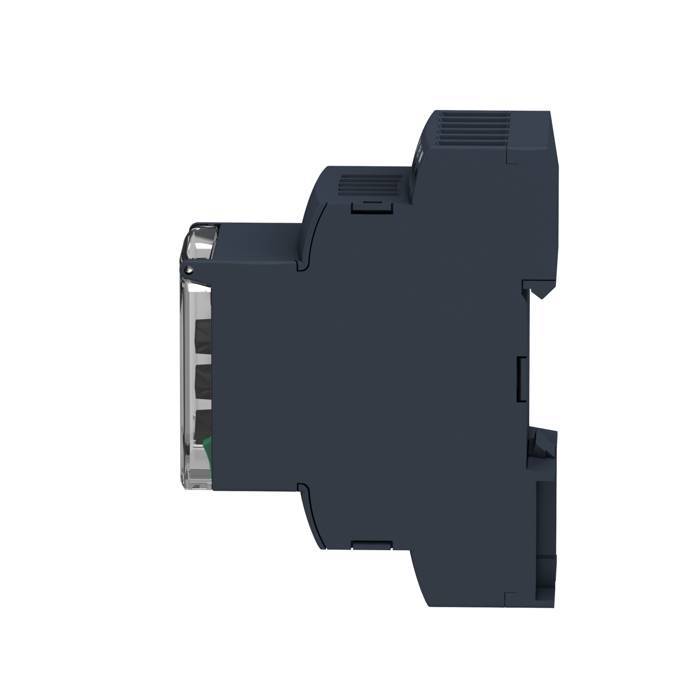

	SCHRM35JA32MR CURRENT CONTROL RELAY RM3 3606480792304		245,6450 € / U HT 294,7740 € / U TTC

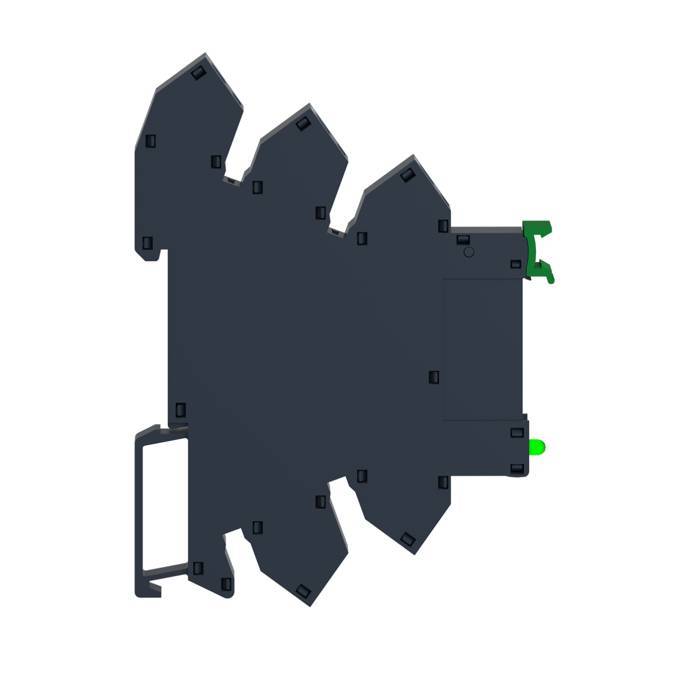

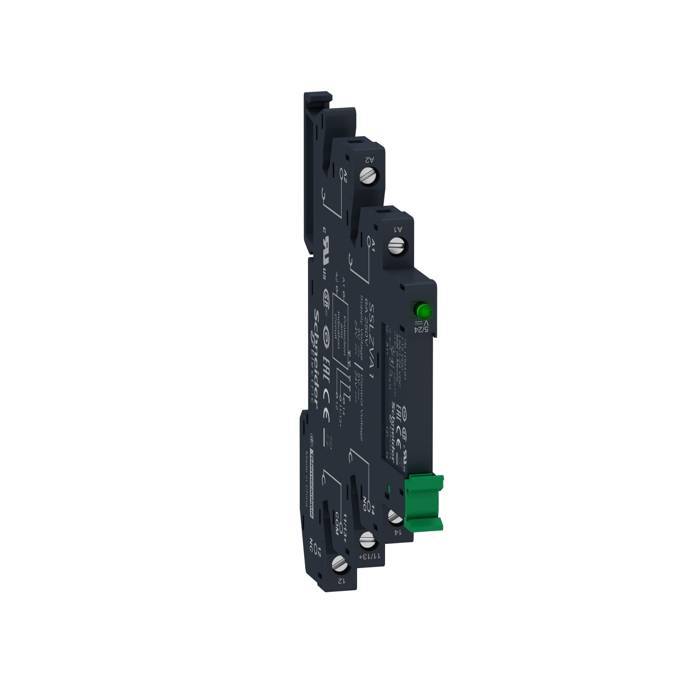

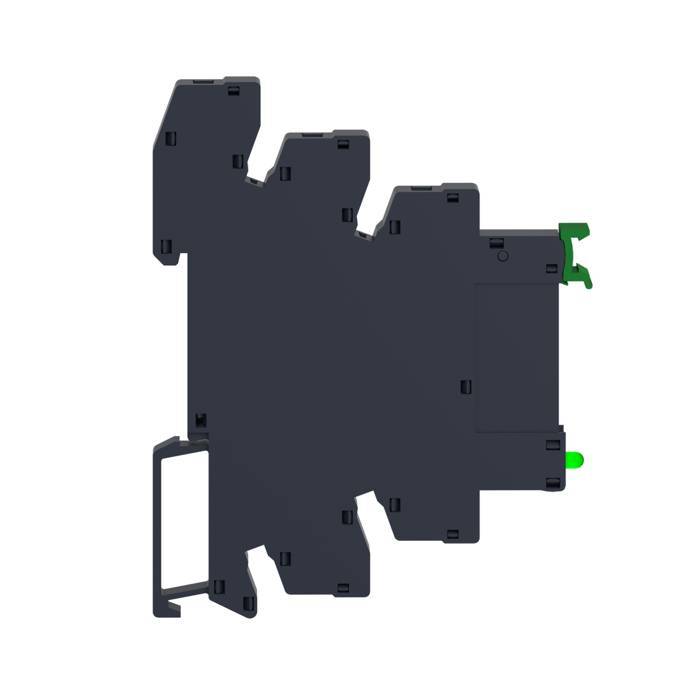

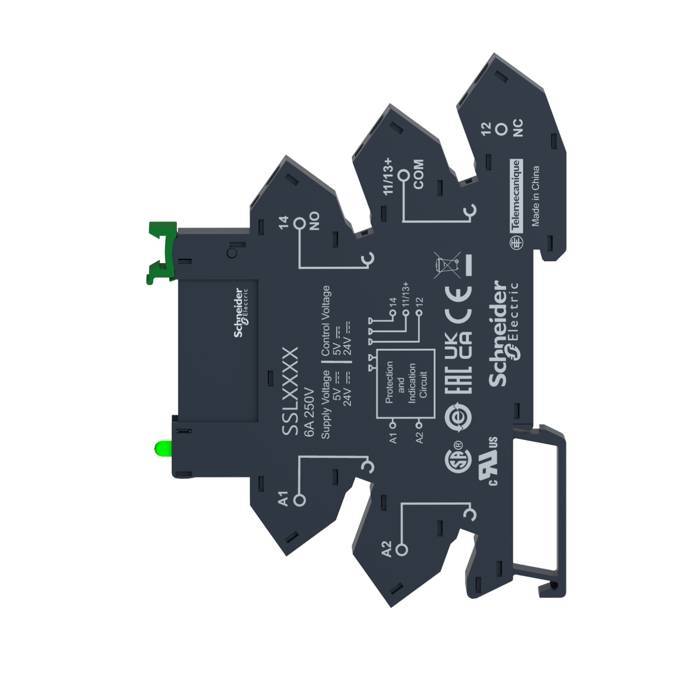

	SCHSSL1D03BD Harmony SSL Relais - 2A 24VCC 3606480579653		22,6973 € / U HT 27,2368 € / U TTC

	SCHSSL1D03BDPR Harmony SSL Relais DC 16 30V- 3606489563059		36,8082 € / U HT 44,1698 € / U TTC

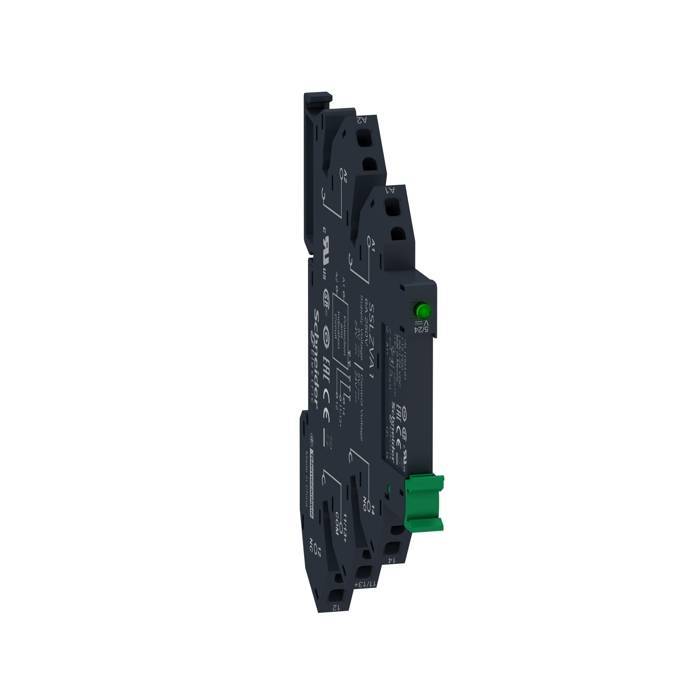

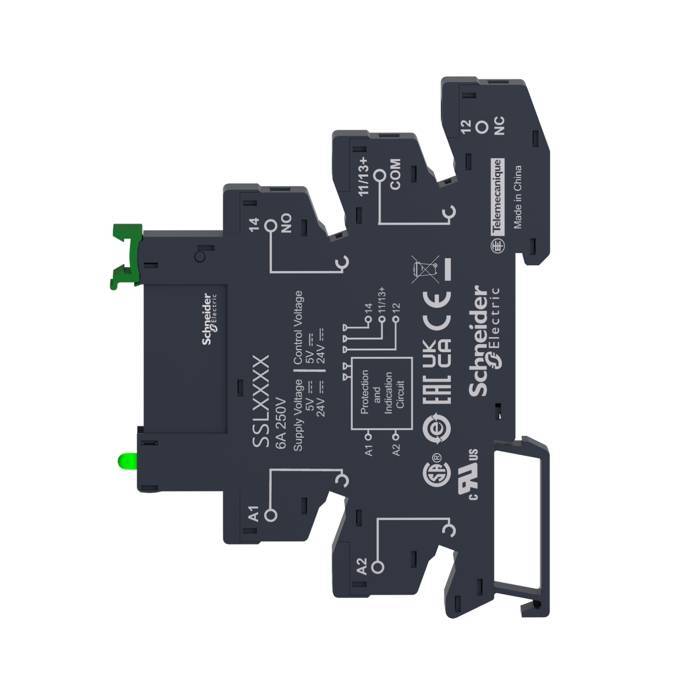

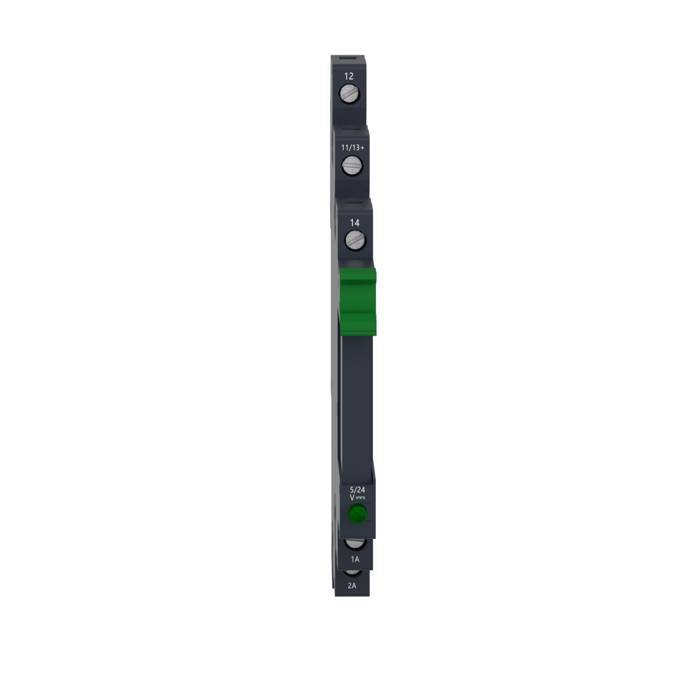

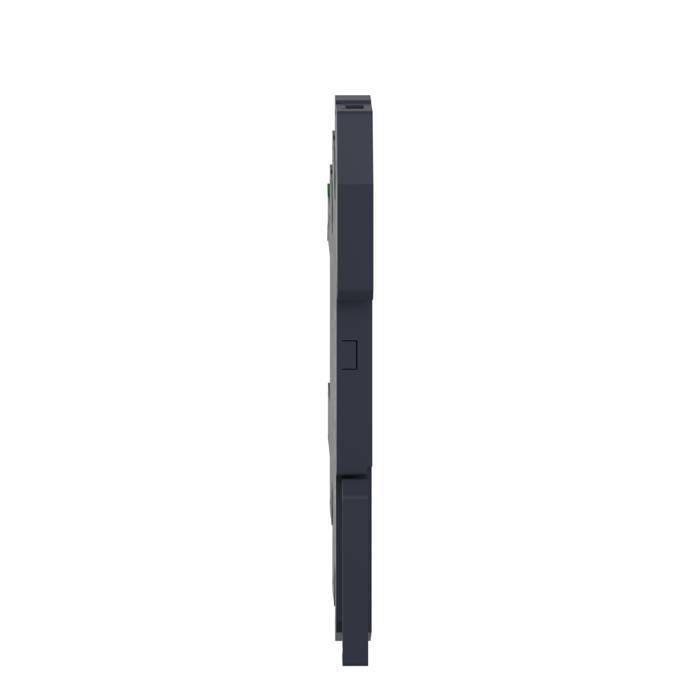

	SCHSSL1D03JDPR Harmony SSL Relais DC 4 12V-1 3606489563011		49,6750 € / U HT 59,6100 € / U TTC
