Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

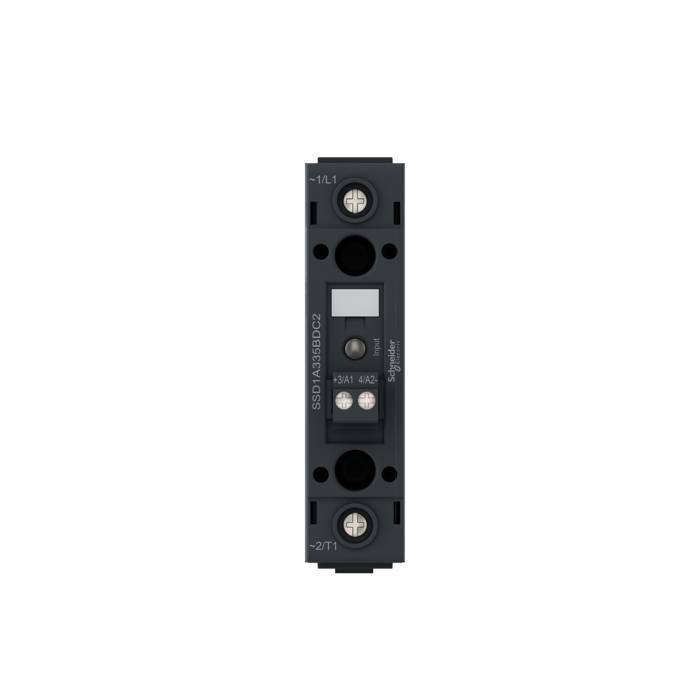

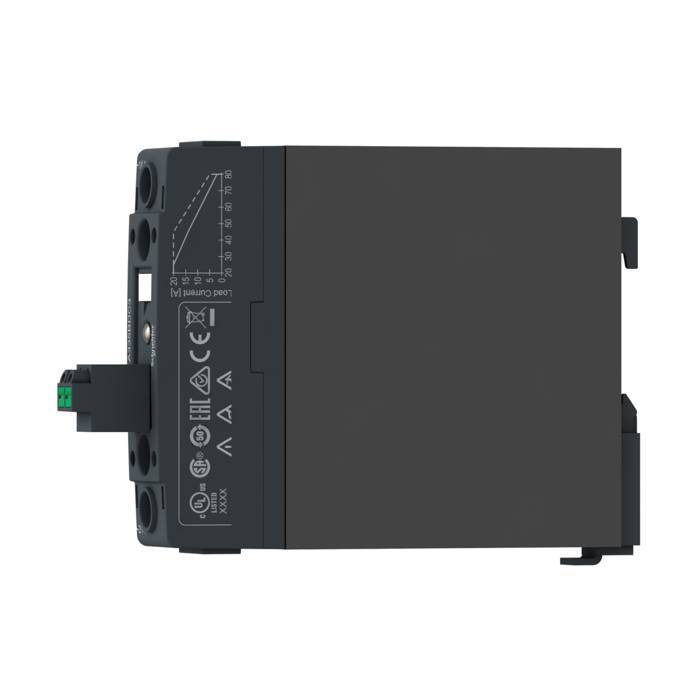

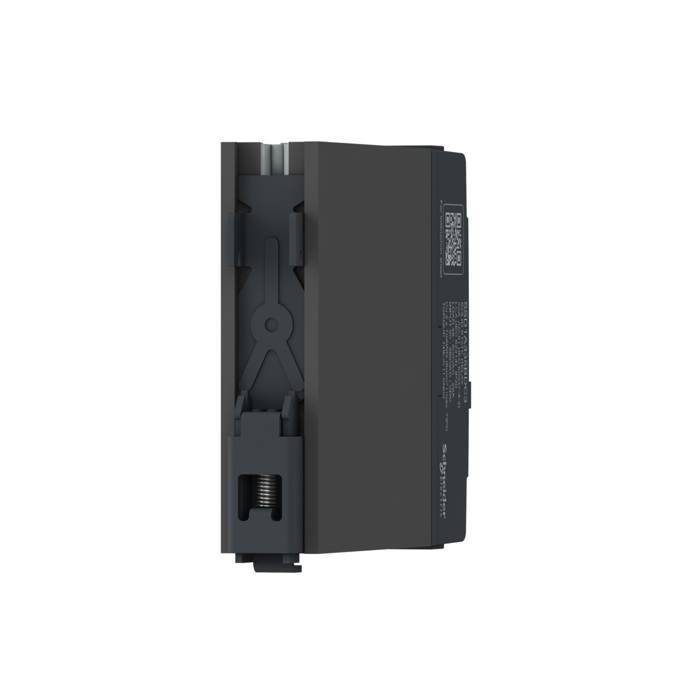

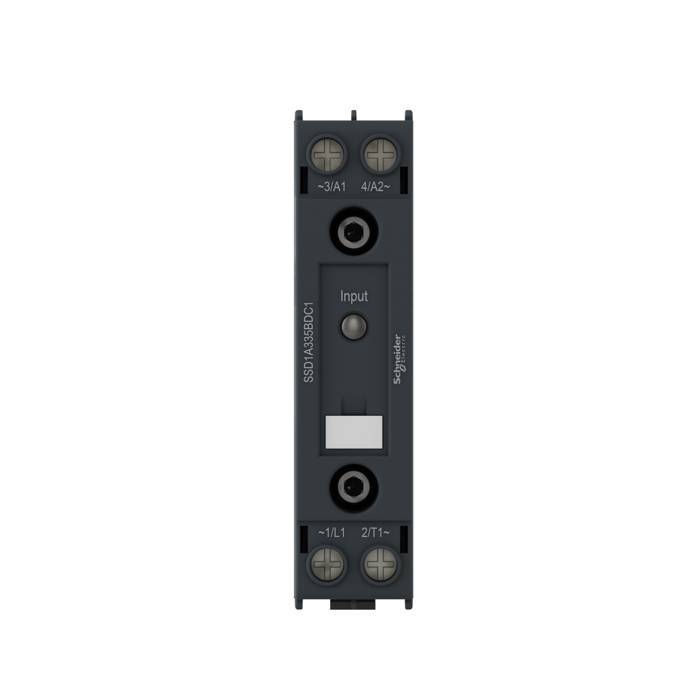

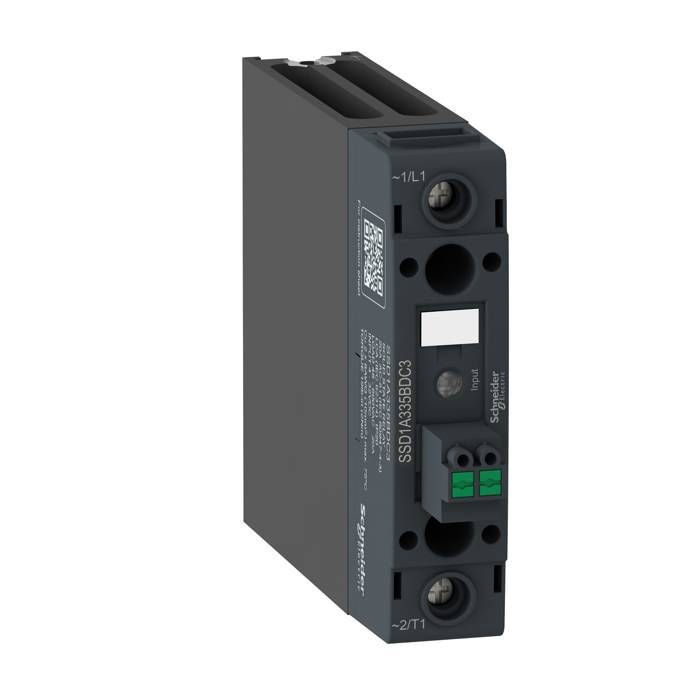

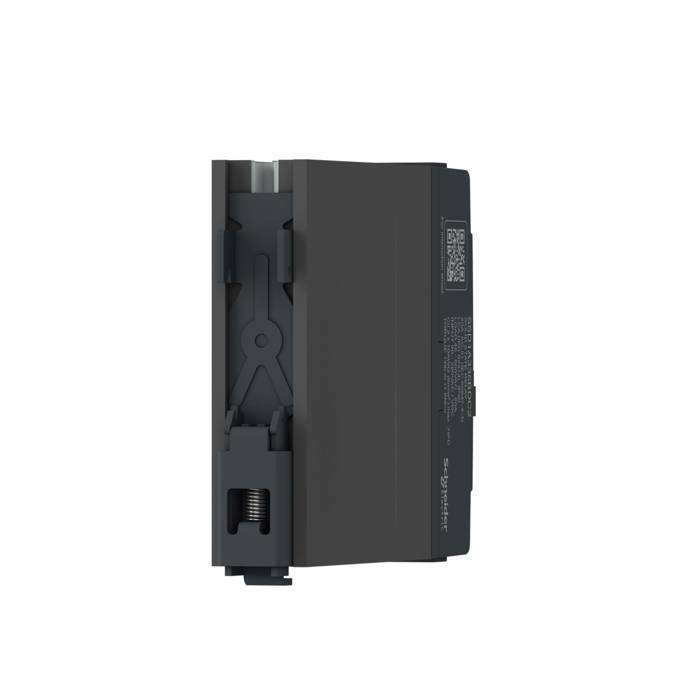

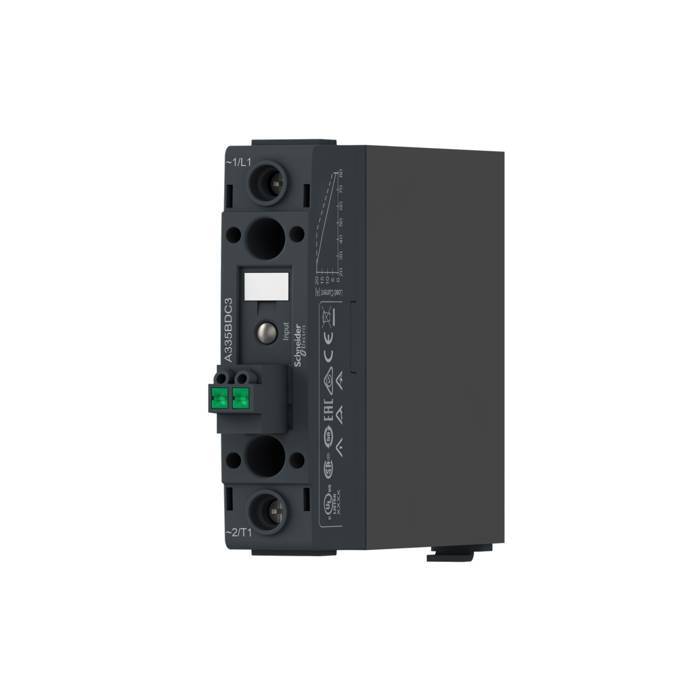

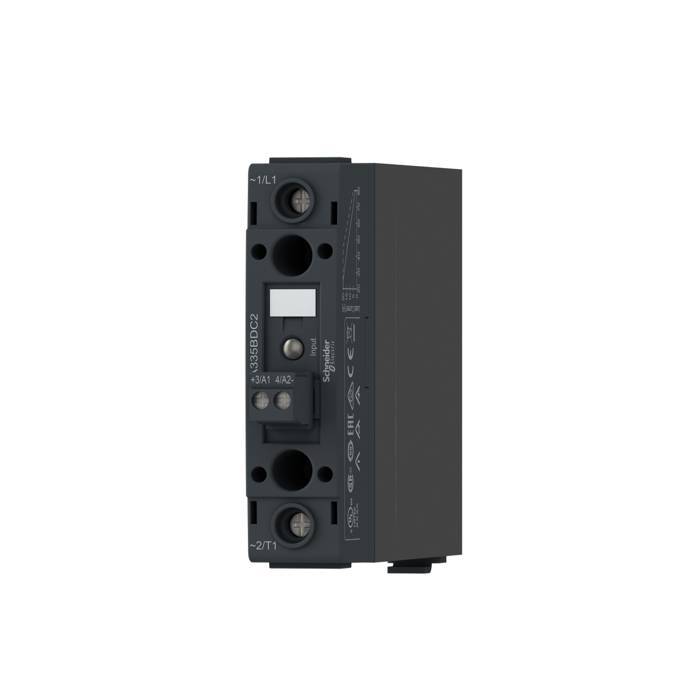

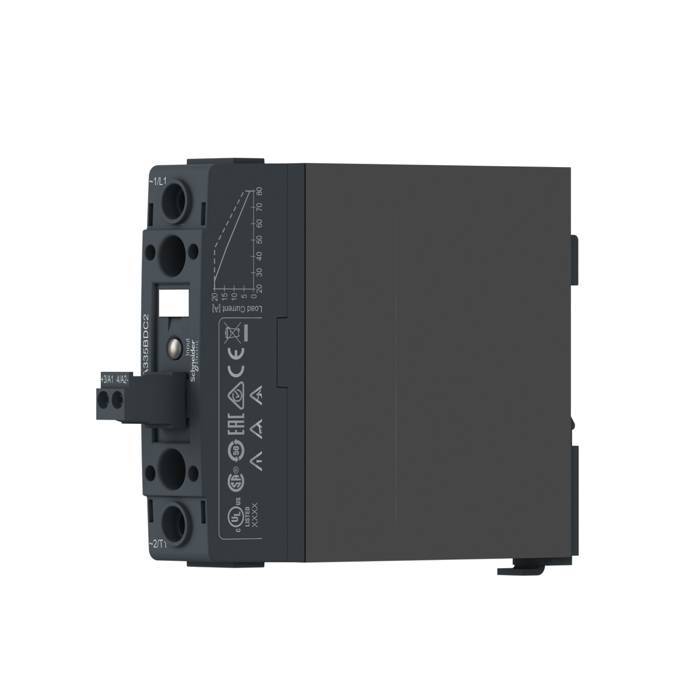

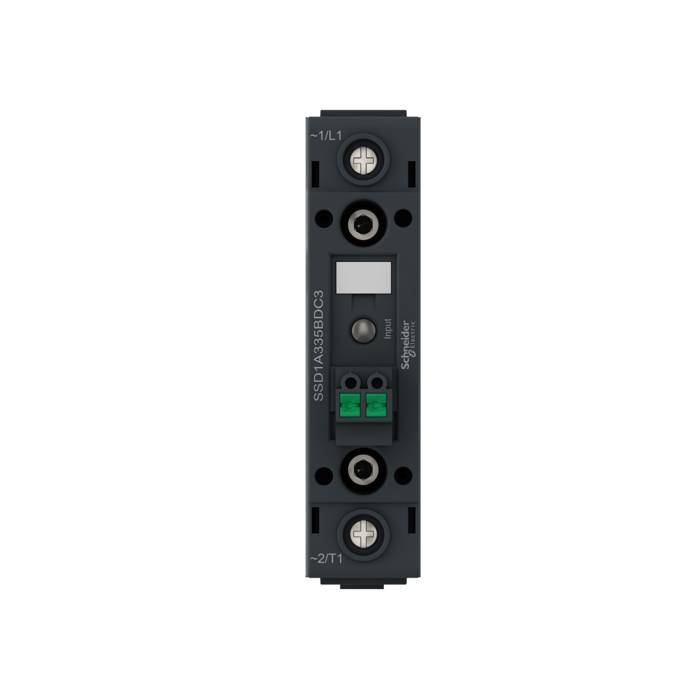

Harmony relais SSD Stat - DIN rail - 1 Ph - Cde 4 32Vdc - 48 600Vac - 20A

Harmony relais SSD 4 32V - 48

Code article : SCHSSD1A320BDC2

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	185,7960 € / U


	Prix unitaire net HT
	98,7697 € / U
	soit :
	118,5236 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489807795
Réf. fabricant : SSD1A320BDC2

Informations complémentaires :
Harmony Relay - relais statique - rail DIN, 1 phase, simple
phase - monophasé - H91,9mmxL22,5mxP133,8mm - courant
nominal : 20 A - IP20 - montage : rail DIN symétrique 35 mm
- configuration du contacteur avec entrée à vis enfichable

Ip :	IP20

Poids :	0,301 kg

Type :	Relais statique jusqu'à 20 A

Compatibilité électromagnétique :	Décharge électrostatique 6 kV critère A décharge par contact se conformer à CEI 6100-4-11D

Couple de serrage :	0.5 N.m pour entrée de commande5 lb.in pour entrée de commande2...2,2 N.m pour load output

Tenue aux chocs mécaniques :	peak acceleration se conformer à EN/IEC 60068-2-27 peak acceleration se conformer à EN/IEC

Normes :	IEC 61373:classe B: catégorie 1IEC 60947-4-3CEI 62314CEI 60950-1CSA C22.2 No 14-13UL 508

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue diélectrique :	4 kV CA pour circuit d'entrée/de sortie4 kV CA pour entrée ou sortie du boîtier

Motor controller rating :	0,37 kW/0,5 hp à 120 V CA1,12 kW/1,5 hp à 240 V CA2,24 kW/3 hp à 480 V CA

Rated impulse withstand voltage :	6 kVpourcircuit d'entrée/de sortie6 kVpourentrée ou sortie du boîtier

Tenue aux vibrations :	0.75 mm (f = 10150 Hz) se conformer à EN/IEC 60068-2-6

Type de configuration produit :	Configuration contacteur avec entrée à vis enfichable

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Mode de raccordement :	Entrée: bornes à visSortie: telescopic screw

Maximum i²t pour la fusion :	409 A².s pour 10 ms375 A².s pour 8,33 ms

Dv/dt :	500 V/µs arrêt at maximum rated voltage

Temps de réponse :	0,5 cycle (marche)0,5 cycle (arrêt)

Profil environnemental :	Profil environnemental du Produit

Signalisation locale :	pourcontrol voltage LED (vert)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Mode de commutation de sortie :	Commutation tension nulle

Solid state switching type :	Commutation tension nulle

Facteur de puissance :	avec avec charge maximale

Flammability rating :	V-0 se conformer à UL 94

Gamme de produits :	Relais statique Harmony

Statut environnemental de l'offre :	Produit Green Premium

Résistance d'isolement :	1000 M à 500 V CC

Régulation reach :	Déclaration REACh

Chute de tension maximale :	<1,3 V en marche

Présentation du produit :	Produit complet

Tension de sortie :	48 à 600 V AC

Pick-up voltage :	4 V CC marche

Service assigné :	Ininterrompu

Drop-out voltage :	1 V CC arrêt

Short circuit protection coordination :	Type 1Type 2

Fréquence de fonctionnement :	47...440 Hz

Courant de fuite maximum :	1 mA arrêt

Température ambiante de stockage :	-40100 °C

Number of phases :	Monophasé

Control circuit voltage :	432 V CC

Température de l'air ambiant en fonctionnement :	-4080 °C

Input current range :	1015 mA

Courant de charge :	0,120 A

Profondeur :	133,8 mm

Largeur :	22,5 mm

Hauteur :	91,9 mm

Garantie :	18 mois

Transient overvoltage :	1200 V

Device form designation :	Form 5

Hauteur de l'emballage 1 :	9,8 cm

Longueur de l'emballage 1 :	2,5 cm

Courant à l'appel :	300 A

Largeur de l'emballage 1 :	14 cm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom de l'appareil :	SSD1

Courant nominal :	20 A

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nb produits dans l'emballage 2 :	24

Qc carton :	24

Qct :	CT

Nombre de canaux :	1

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : relais statique rail din phase simple ssd1a320bdc2 3606489807795 schssd1a320bdc2

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

98,7697 € / U HT
118,5236 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHSSD1A320BDC1 Harmony relais SSD 4 32V - 48 3606489807771		77,8776 € / U HT 93,4531 € / U TTC

	SCHSSD1A320BDC3 Harmony relais SSD 4 32V - 48 3606489807818		102,6864 € / U HT 123,2237 € / U TTC

	SCHSSD1A320BDRC1 Harmony relais SSD 4 32V - 48 3606489807788		113,1994 € / U HT 135,8393 € / U TTC

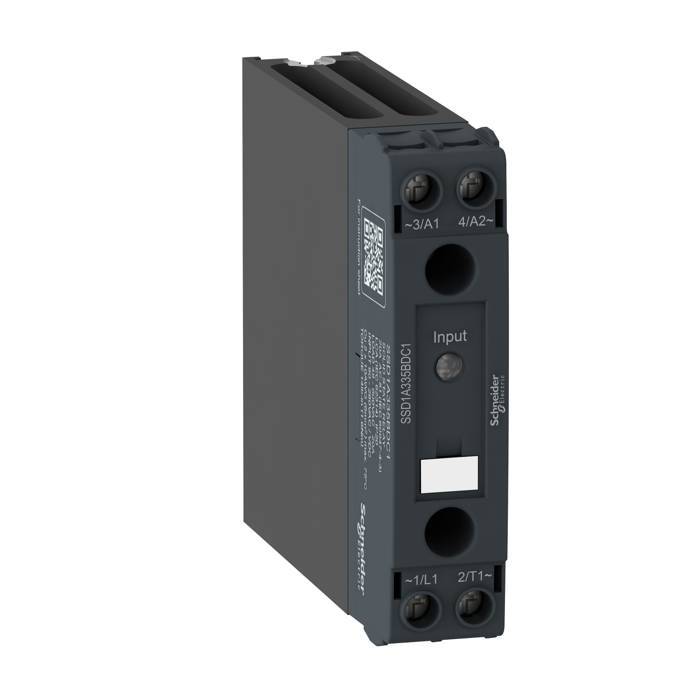

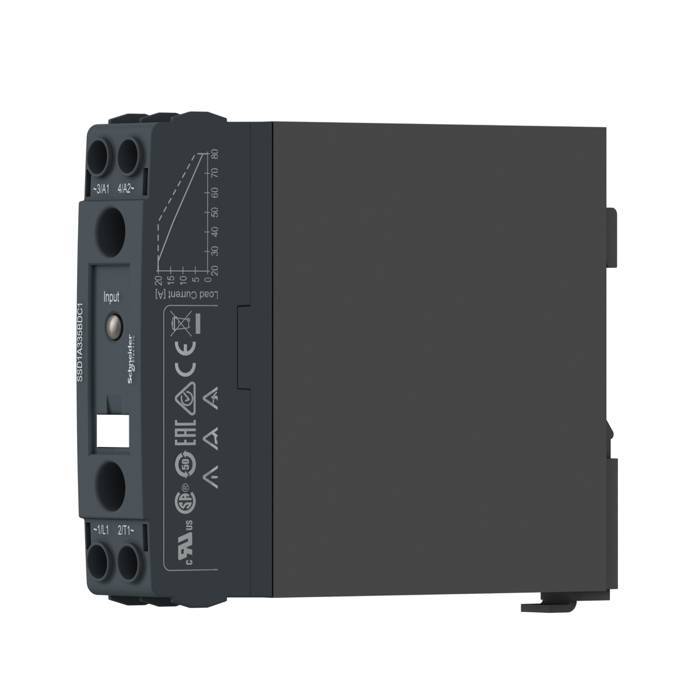

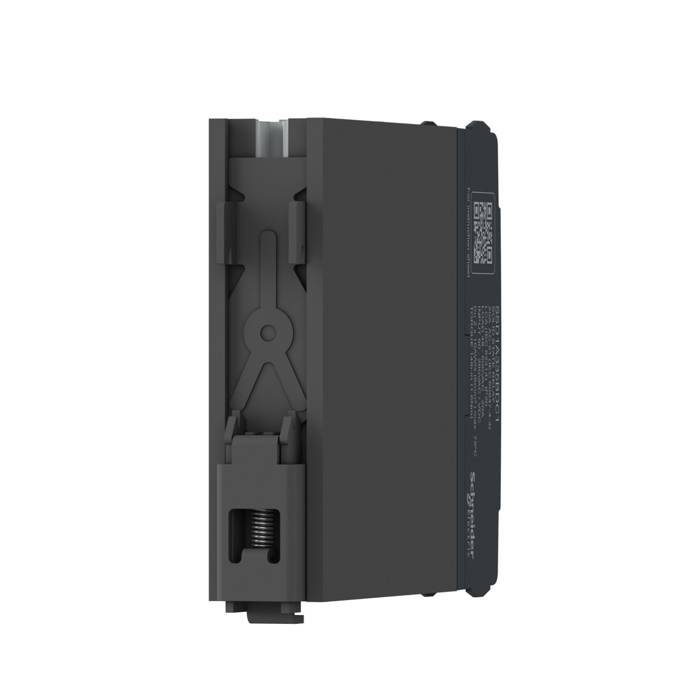

	SCHSSD1A320M7C1 Harmony relais SSD 90 280V - 4 3606489807832		85,6539 € / U HT 102,7847 € / U TTC
