Contrôle, Commande, Relayage » Schneider Electric » Zelio Relay Relais Statiques

Information(s) non contractuelle(s)

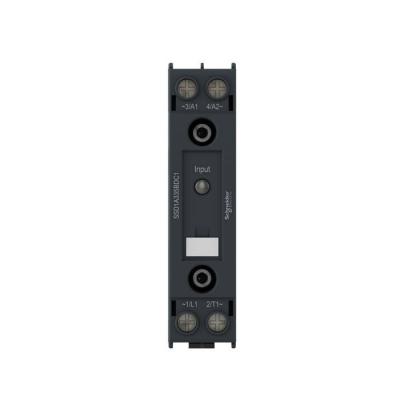

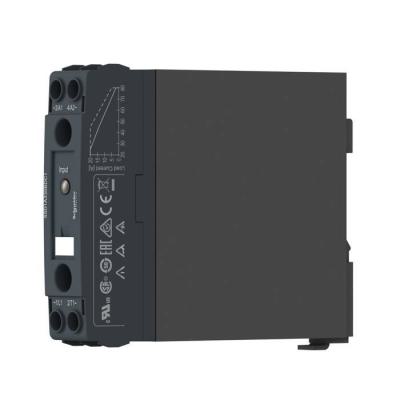

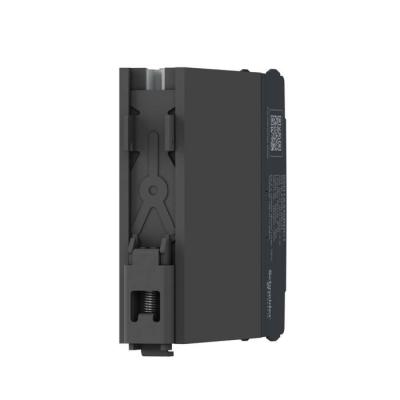

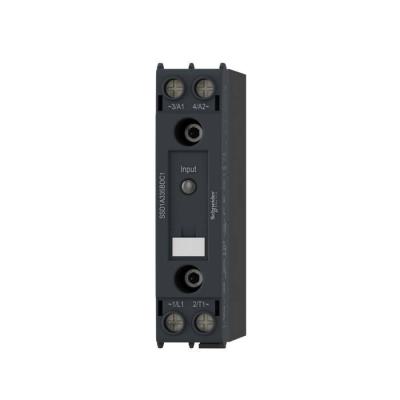

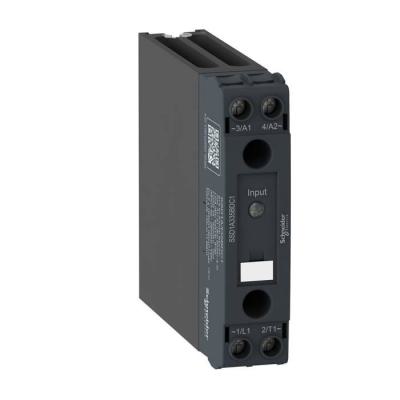

Harmony relais SSD Stat - DIN rail - 1 Ph - Cde 4 32Vdc - 48 600Vac - 20A

Harmony relais SSD 4 32V - 48

Code article : SCHSSD1A320BDC1

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	146,4960 € / U


	Prix unitaire net HT
	77,8776 € / U
	soit :
	93,4531 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489807771
Réf. fabricant : SSD1A320BDC1

Informations complémentaires :
Harmony Relay - relais statique - rail DIN, 1 phase, simple
phase - monophasé - H93,2mmxL22,5mxP116,5mm - courant
nominal : 20 A - IP20 - montage : rail DIN symétrique 35 mm

Poids :	0,298 kg

Gamme de produits :	Relais statique Harmony

Type de produit ou équipement :	Relais statique jusqu'à 20 A

Nom de l'appareil :	SSD1

Nombre de canaux :	1

Number of phases :	Monophasé

Type de configuration produit :	Configuration relais

Support de montage :	Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

Courant nominal :	20 A

Mode de commutation de sortie :	Commutation tension nulle

Fréquence de fonctionnement :	47...440 Hz

Service assigné :	Ininterrompu

Tension de sortie :	48 à 600 V AC

Control circuit voltage :	4?32 V CC

Couple de serrage :	1,5...1,7 N.m pour entrée de commande13...15 lb.in pour entrée de commande1,5...1,7 N.m po

Mode de raccordement :	Entrée: bornes à visSortie: bornes à vis

Tenue diélectrique :	4 kV CA pour circuit d'entrée/de sortie4 kV CA pour entrée ou sortie du boîtier

Rated impulse withstand voltage :	6 kVpourcircuit d'entrée/de sortie6 kVpourentrée ou sortie du boîtier

Résistance d'isolement :	1000 M? à 500 V CC

Signalisation locale :	pourcontrol voltage LED (vert)

Pick-up voltage :	4 V CC marche

Drop-out voltage :	1 V CC arrêt

Input current range :	10?15 mA

Solid state switching type :	Commutation tension nulle

Courant de charge :	0,1?20 A

Transient overvoltage :	1200 V

Courant à l'appel :	300 A

Chute de tension maximale :	<1,3 V en marche

Motor controller rating :	0,37 kW/0,5 hp à 120 V CA1,12 kW/1,5 hp à 240 V CA2,24 kW/3 hp à 480 V CA

Compatibilité électromagnétique :	Décharge électrostatique 6 kV critère A décharge par contact se conformer à CEI 6100-4-11D

Device form designation :	Form 5

Maximum iyt pour la fusion :	409 Ay.s pour 10 ms375 Ay.s pour 8,33 ms

Courant de fuite maximum :	1 mA arrêt

Dv/dt :	500 V/æs arrêt at maximum rated voltage

Temps de réponse :	0,5 cycle (marche)0,5 cycle (arrêt)

Facteur de puissance :	avec avec charge maximale

Short circuit protection coordination :	Type 1Type 2

Catégorie de surtension :	III

Largeur :	22,5 mm

Hauteur :	93,2 mm

Profondeur :	116,5 mm

Présentation du produit :	Produit complet

Flammability rating :	V-0 se conformer à UL 94

Tenue aux vibrations :	0.75 mm (f = 10?150 Hz) se conformer à EN/IEC 60068-2-6

Tenue aux chocs mécaniques :	peak acceleration se conformer à EN/IEC 60068-2-27 peak acceleration se conformer à EN/IEC

Degré de pollution :	2

Normes :	IEC 61373:classe B: catégorie 1IEC 60947-4-3CEI 62314CEI 60950-1CSA C22.2 No 14-13UL 508

Degré de protection ip :	IP20

Température de l'air ambiant en fonctionnement :	-40?80 oC

Température ambiante de stockage :	-40?100 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	320 g

Hauteur de l'emballage 1 :	2,5 cm

Largeur de l'emballage 1 :	9,2 cm

Longueur de l'emballage 1 :	14 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	24

Poids de l'emballage 2 :	8,1 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Nombre de phases :	1,0

Adapté à un montage sur rail :	Oui

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	0,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	0,0

Tension d'alimentation de courant nominal us cc (v) :	32,0

Tension de fonctionnement (v) :	48,0

Courant de fonctionnement nominal à ca-1 (a) :	0,0

Courant de fonctionnement nominal à ca-3 (a) :	0,0

Type de tension d'actionnement :	DC

Courant de fonctionnement nominal à ca-51 (a) :	0,0

Courant de fonctionnement nominal à ca-53a (a) :	0,0

Courant de fonctionnement nominal à ca-53b (a) :	0,0

Commutation au passage à zéro :	Oui

Qc unité :	1

Qct :	CT

Qc carton :	24

Mots clés : relais statique rail din phase simple ssd1a320bdc1 3606489807771 schssd1a320bdc1
