Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

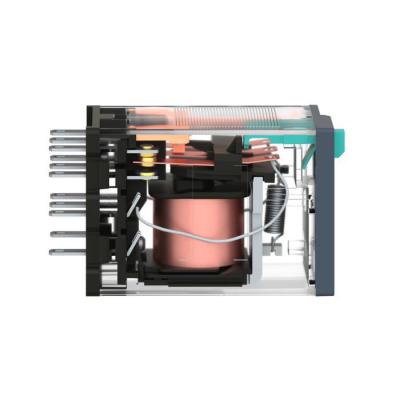

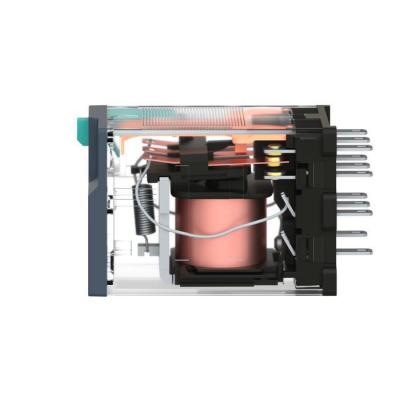

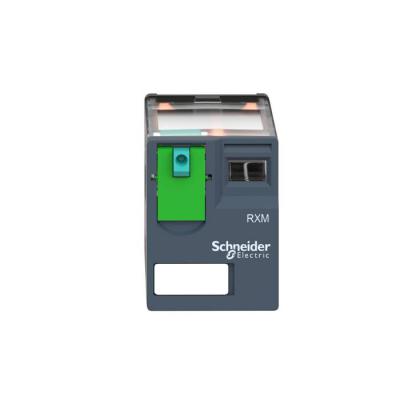

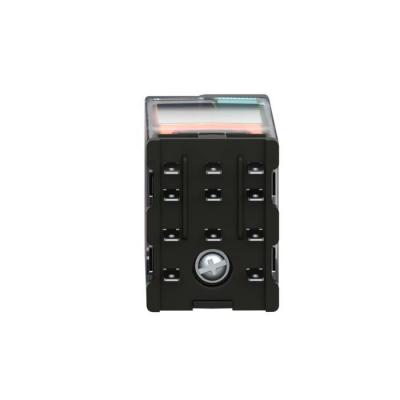

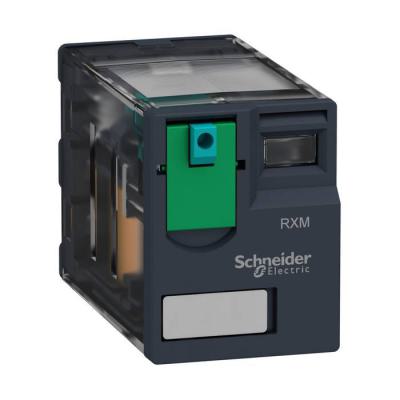

Harmony Relay RXM - relais miniature - embrochable - test - 3OF - 10A - 24VDC

relais RXM 3OF 10A 24VDC

Code article : SCHRXM3AB1BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	14,1960 € / U


	Prix unitaire net HT
	7,5467 € / U
	soit :
	9,0560 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403559
Réf. fabricant : RXM3AB1BD

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - sans DEL - 3OF - 10A - 24VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	10 A à 28 V (DC) "F" se conformer à CEI10 A à 250 V (AC) "F" se conformer à CEI5 A à 28 V

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1

Tenue diélectrique :	1300 V CA entre contacts avec microcoupure isolation: 2000 V CA entre bobine et contact200

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	EN/IEC 61810-1CSA C22.2 No 14UL 508

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	10 A à 250 V CA10 A à 28 V CC

Type de commande :	Bouton de test verrouillable

Tension de coupure maximale :	250 V se conformer à CEI

Average coil resistance :	650 Ohm à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

Certifications du produit :	CSACEULLloyd'sGOST

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	10 A à -4055 °C

Limites de la tension assignée d'emploi :	19,2...26.4 V CC

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	2 500 VA/280 W

Endurance mécanique :	10000000 cycle

Données de fiabilité de la sécurité :	B10d = 100000

Entraînement, polarité :	non polarisé

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Miniature

Seuil de tension de retombée :	>= 0,1 Uc

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Tension d'alimentation de courant nominal us cc (v) :	24,0 24,0

Niveaux de test :	Niveau A

Profondeur hors tout cao :	80,35 mm

Hauteur de l'emballage 1 :	0,410 dm

Largeur de l'emballage 1 :	0,210 dm

Longueur de l'emballage 1 :	0,280 dm

Tension circuit de commande :	24 V CC

Hauteur hors tout cao :	82,8 mm

Garantie :	18 mois

Description des contacts :	3 "OF"

Average coil consumption in w :	0,9 W

Operate time :	20 ms

Release time :	20 ms

Finition du raccordement électrique :	fiche

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Courant nominal (a) :	10,0

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	55,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXM

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	220

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	3,0

Qc boite :	10

Qct :	PF

Type de tension d'actionnement :	DC

Degré de pollution :	2

Qc unité :	1

Mots clés : RXM3AB1BD 3AB1BD RXM3AB1BD Zelio RXM relais puissance miniature 3OF 24Vcc harmony relay embrochable test vdc 3389119403559 schrxm3ab1bd
