Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

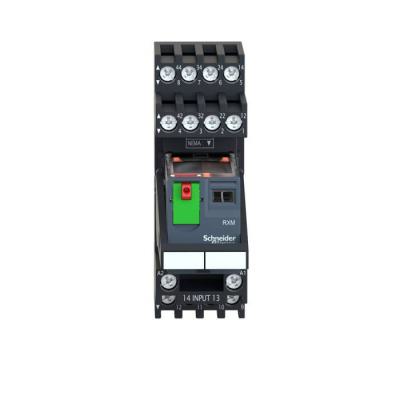

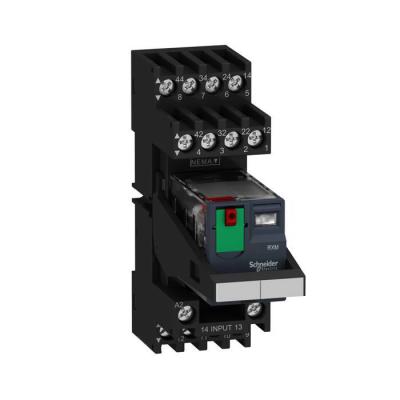

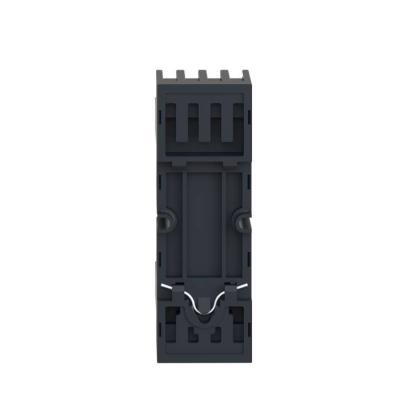

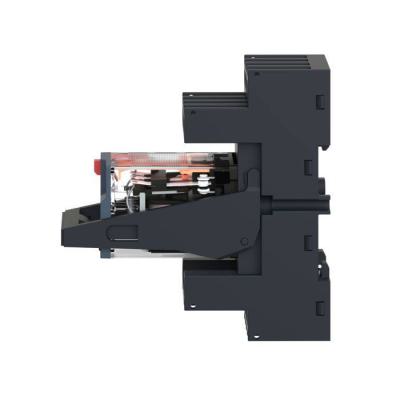

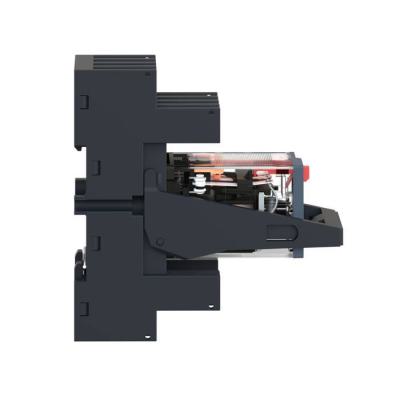

Harmony Relay RXM - relais sur embase cont mixtes - 2OF - 12A - test+DEL - 230V

relais + embase 2OF 12A 230VAC

Code article : SCHRXM2AB2P7PVM

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	53,4600 € / U


	Prix unitaire net HT
	28,4195 € / U
	soit :
	34,1034 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489563172
Réf. fabricant : RXM2AB2P7PVM

Informations complémentaires :
Harmony Relay RXM - relais miniature électromécanique -
broches plates type Faston - embrochable monté sur embase -
contacts mixés - avec bouton test - avec DEL - 2OF - 12A -
230VAC - raccordement bornier à vis

Ip :	IP20 se conformer à EN/IEC 60529

Poids :	0,096ákg

Type :	Relais embrochable pré-assemblé avec prise

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

(ie) courant assigné d'emploi :	6áA à 28 V (DC) "O" se conformer à CEI6áA à 250 V (AC) "O" se conformer à CEI10áA à 28 V (

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1300áV CA entre contacts avec microcoupure2000áV CA entre bobine et contact2000áV CA entre

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14CEI 61984

Durée de vie électrique :	100000ácycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	10áA à 250 V CA10áA à 28 V CC

Type de commande :	Bouton de test verrouillable

Average coil resistance :	15000áOhm à 20 °C +/- 15 %

(ui) tension assignée d'isolement :	250áV se conformer à CEI

(uimp) tension assignée de tenue aux chocs :	4ákV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Pouvoir de commutation maximum :	2500 VA CA280áW CC

(uc) tension circuit de commande :	230 V CA 50/60 Hz

Certifications du produit :	CEULCSAEACLloyd's

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	10áA à -40à55á°C

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Limites de la tension assignée d'emploi :	184...253 V CA

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,3 Uc CA

Nom de gamme :	Miniature

Average coil consumption in w :	1,2áW, CA

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Poids de l'emballage 3 :	30,115ákg

Niveaux de test :	Niveau A

Profondeur hors tout cao :	78,45ámm

Longueur de l'emballage 1 :	7,845ácm

Description des contacts :	2 "O/F"

Largeur hors tout cao :	26,9ámm

Largeur de l'emballage 1 :	2,69ácm

Largeur de l'emballage 2 :	10,2ácm

Longueur de l'emballage 2 :	19,8ácm

Garantie :	18 mois

Hauteur de l'emballage 1 :	7,9ácm

Hauteur de l'emballage 2 :	9,1ácm

Courant commuté minimum :	10ámA

Tension de coupure maximale :	250áV

Operate time :	20 ms

Release time :	20áms

Hauteur hors tout cao :	79ámm

Valeur du couple :	1áN.m

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Etat led :	Avec

Coefficient d'utilisation :	20 %

Matière des contacts :	AgNi

Tension de commutation minimale :	17áV

Catégorie de protection :	RT I

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	270

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Vente par quantité indivisible :	30

Nb produits dans l'emballage 2 :	30

Qc boite :	30

Qc carton :	60

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony relay rxm relais embase cont mixtes test del rxm2ab2p7pvm 3606489563172 schrxm2ab2p7pvm
