Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

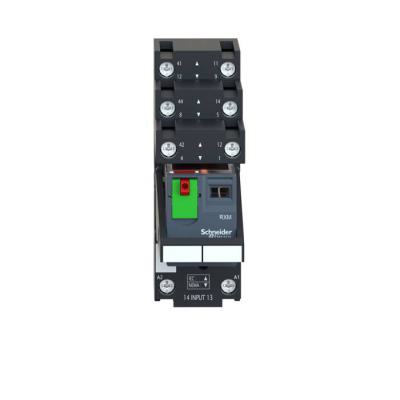

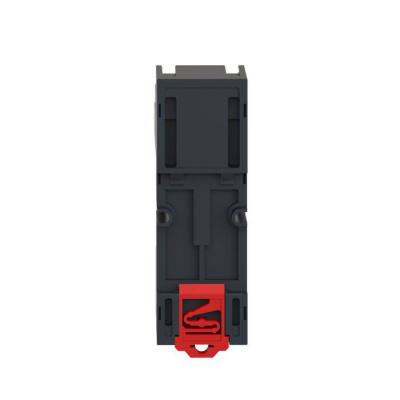

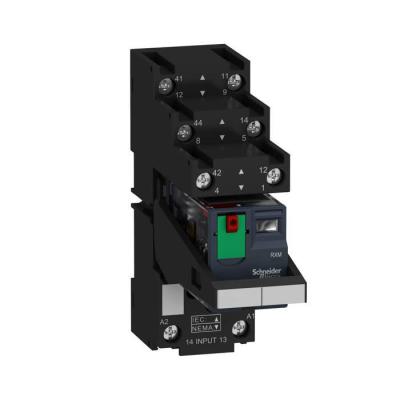

Harmony RXM - relais sur embase cont séparés - 2OF - 12A - test+DEL - 24VAC

relais + embase 2OF 12A 24VAC

Code article : SCHRXM2AB2B7PVS

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	50,1840 € / U


	Prix unitaire net HT
	26,6780 € / U
	soit :
	32,0136 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489563257
Réf. fabricant : RXM2AB2B7PVS

Informations complémentaires :
Harmony Relay RXM - relais miniature électromécanique -
broches plates type Faston - embrochable monté sur embase -
contacts séparés - avec bouton test - avec DEL - 2OF - 12A
- 24VAC - raccordement bornier à vis

Ip :	IP20 se conformer à EN/IEC 60529

Poids :	0,096 kg

Type :	Relais embrochable pré-assemblé avec prise

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

(ie) courant assigné d'emploi :	6 A à 28 V (DC) "O" se conformer à CEI6 A à 250 V (AC) "O" se conformer à CEI12 A à 28 V (

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1

Tenue diélectrique :	1300 V CA entre contacts avec microcoupure2000 V CA entre bobine et contact2000 V CA entre

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14CEI 61984

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	12 A à 250 V CA12 A à 28 V CC

Type de commande :	Bouton de test verrouillable

(ui) tension assignée d'isolement :	250 V se conformer à CEI

Average coil resistance :	180 Ohm à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

Pouvoir de commutation maximum :	3000 VA CA336 W CC

Certifications du produit :	CEULCSAEACLloyd's

Régulation reach :	Déclaration REACh

(uc) tension circuit de commande :	24 V CA 50/60 Hz

(ithe) courant thermique d'emploi sous enveloppe :	12 A à -4055 °C

Limites de la tension assignée d'emploi :	19,2...26.4 V CA

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,3 Uc CA

Entraînement, polarité :	non polarisé

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Miniature

Average coil consumption in w :	1,2 W, CA

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Poids de l'emballage 3 :	30,709 kg

Niveaux de test :	Niveau A

Profondeur hors tout cao :	80,35 mm

Longueur de l'emballage 1 :	8,035 cm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	0,0 24,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	0,0 24,0

Description des contacts :	2 "O/F"

Largeur hors tout cao :	26,9 mm

Hauteur hors tout cao :	82,8 mm

Hauteur de l'emballage 1 :	8,28 cm

Largeur de l'emballage 1 :	2,69 cm

Largeur de l'emballage 2 :	10,2 cm

Longueur de l'emballage 2 :	19,8 cm

Garantie :	18 mois

Hauteur de l'emballage 2 :	9,1 cm

Courant commuté minimum :	10 mA

Tension de coupure maximale :	250 V

Operate time :	20 ms

Release time :	20 ms

Valeur du couple :	1 N.m

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Finition du raccordement électrique :	fiche

Etat led :	Avec

Coefficient d'utilisation :	20 %

Matière des contacts :	AgNi

Tension de commutation minimale :	17 V

Catégorie de protection :	RT I

Courant nominal (a) :	12,0

Largeur (mm) :	27,0

Hauteur (mm) :	82,0

Profondeur (mm) :	80,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	270

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	270

Avec pinces amovibles :	Oui

Appareil complet avec socle :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Vente par quantité indivisible :	30

Nb produits dans l'emballage 2 :	30

Qc boite :	30

Qct :	CT

Type de tension d'actionnement :	AC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony rxm relais embase cont séparés test del vac rxm2ab2b7pvs 3606489563257 schrxm2ab2b7pvs
