Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

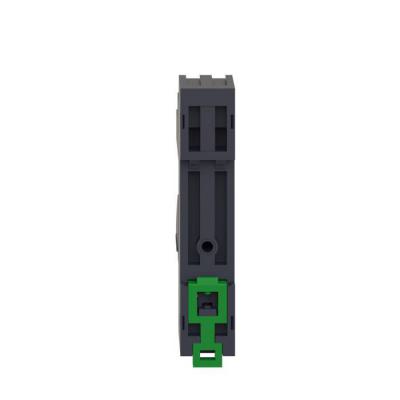

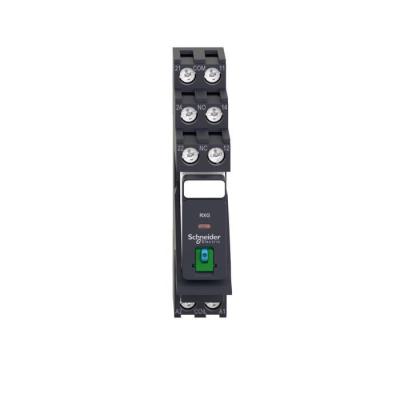

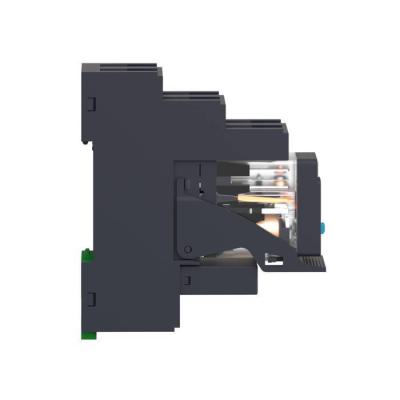

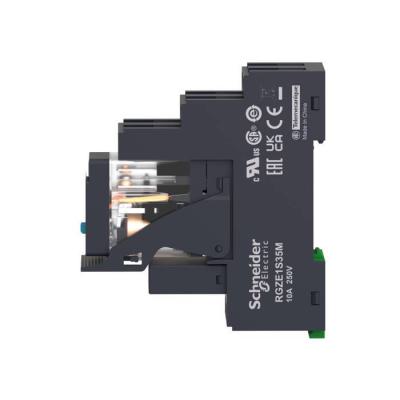

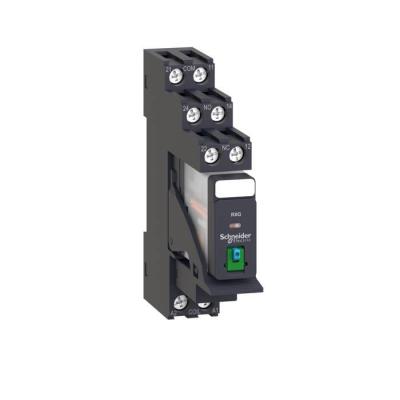

Harmony Relay RXG - relais embrochable monté sur embase - test - 2OF 5A - 24VDC

relais + embase 2OF 5A 24VDC

Code article : SCHRXG21BDPV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	34,6440 € / U


	Prix unitaire net HT
	18,4168 € / U
	soit :
	22,1002 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562854
Réf. fabricant : RXG21BDPV

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable monté sur embase -
visu mécanique - avec bouton test - sans DEL - 2OF - 5A-
24VDC - raccordement bornier à vis

Poids :	0,065ákg

Tenue diélectrique :	1000áV CA entre contacts avec microcoupure isolation: 1300áV entre les bornes et la base a

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

(uimp) tension assignée de tenue aux chocs :	6ákV 1,2/50 µs entre bobine et contact4ákV 1,2/50 µs entre pôles1,2ákV 1,2/50 µs entre con

(ie) courant assigné d'emploi :	5áA à 30 V (DC) se conformer à UL5áA à 30 V (DC) se conformer à CEI5áA à 250 V (AC) se con

Tenue aux vibrations :	3 gn, amplitude = +/-1,5 mm (f = 10à150áHz)en marche5 gn, amplitude = +/-1,5 mm (f = 10à15

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Normes :	CEI 61810-1CSA C22.2 No 14UL 508IEC 61984

Type de produit ou équipement :	Pre-assembled plug-in relay with socket

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Durée de vie électrique :	100000ácycle résistive charge

Type de commande :	Bouton de test verrouillable

(ui) tension d'isolement :	250áV se conformer à CEI

Capacité de commutation minimum :	50ámW à 10ámA, 5áV CC

Pouvoir de commutation maximum :	1 250 VA CA150 W CC

Nom de gamme :	Relais d'interface

Résistance d'isolement :	1000 M? à 500áV CC

Coil resistance :	1100áOhm +/- 10 %

Position de montage :	Toutes positions

Valeur du couple :	0,8áN.m0,79áN.m

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Entraînement, polarité :	non polarisé

Couleur du capot :	Transparent

Certifications du produit :	EACCSAULCE

Comportement de commutation de l'entraînement :	monostable

Consommation moyenne en w :	0,53áW CC

Température ambiante de stockage :	-40à85á°C

Température de l'air ambiant en fonctionnement :	-40à70á°C

Poids de l'emballage 2 :	13,309ákg

Maximum contact resistance :	100ámOhm

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	ClasseáF

Poids de l'emballage 3 :	2,124ákg

Description des contacts :	2 "O/F"

Tension circuit de commande :	24 V CC

Humidité relative :	10à85á%

Hauteur de l'emballage 1 :	7,96ácm

Largeur de l'emballage 1 :	1,56ácm

Garantie :	18 mois

Longueur de l'emballage 1 :	7,2ácm

Tension de coupure maximale :	250áV

Temps de fonctionnement :	20 ms

Release time :	20áms

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur de l'emballage 3 :	17ácm

Longueur de l'emballage 3 :	27ácm

Finition du raccordement électrique :	fiche

Coefficient d'utilisation :	20 %

Degré de protection (ip) :	IP20

Catégorie de protection :	RT I

Poids de l'emballage (kg) :	66ág

Largeur de l'emballage 3 :	9ácm

Largeur (mm) :	15,0

Hauteur (mm) :	79,0

Profondeur (mm) :	72,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	RXG

(ithe) courant thermique d'emploi sous enveloppe :	5áA

Courant de charge :	5áA

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	180

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	5,0

Avec pinces amovibles :	Oui

Appareil complet avec socle :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc carton :	180

Nb produits dans l'emballage 3 :	30

Type de tension d'actionnement :	DC

Qc boite :	30

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony relay rxg relais embrochable monté embase test vdc rxg21bdpv 3606489562854 schrxg21bdpv
