Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

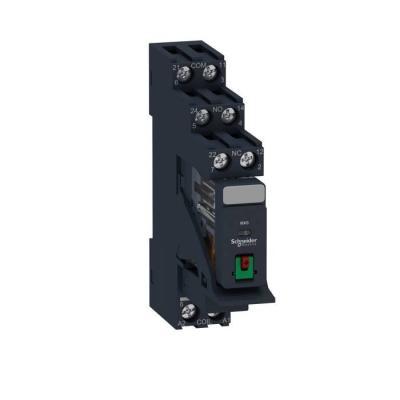

Harmony Relay RXG - relais embrochable monté sur embase - test - 2OF 5A - 24VAC

relais + embase 2OF 5A 24VAC

Code article : SCHRXG21B7PV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	43,5960 € / U


	Prix unitaire net HT
	23,1758 € / U
	soit :
	27,8110 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562861
Réf. fabricant : RXG21B7PV

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable monté sur embase -
visu mécanique - avec bouton test - sans DEL - 2OF - 5A-
24VAC - raccordement bornier à vis

Gamme de produits :	Zelio Relay

Nom de gamme :	Relais d'interface

Fonction produit :	Relais enfichable

Nom de l'appareil :	RXG

Description des contacts :	2 "O/F"

Matériau des contacts :	Alliage d'argent (AgSnO2In2O3)

Maximum contact resistance :	100ámOhm

(ithe) courant thermique d'emploi sous enveloppe :	5áA

(ie) courant assigné d'emploi :	5áA à 30 V (DC) se conformer à UL5áA à 30 V (DC) se conformer à CEI5áA à 250 V (AC) se con

Tension de coupure maximale :	250áV

Courant de charge :	5áA

Pouvoir de commutation maximum :	1 250 VA CA150 W CC

Capacité de commutation minimum :	50ámW à 10ámA, 5áV CC

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Coefficient d'utilisation :	20 %

Endurance mécanique :	10000000ácycle

Durée de vie électrique :	100000ácycle résistive charge

(ui) tension d'isolement :	250áV se conformer à CEI

(uimp) tension assignée de tenue aux chocs :	6ákV 1,2/50 µs entre bobine et contact4ákV 1,2/50 µs entre pôles1,2ákV 1,2/50 µs entre con

Tenue diélectrique :	1000áV CA entre contacts avec microcoupure isolation: 1300áV entre les bornes et la base a

Coil resistance :	260áOhm +/- 10 %

Résistance d'isolement :	1000 M? à 500áV CC

Niveaux de test :	Niveau A

Position de montage :	Toutes positions

Consommation moyenne en w :	0,70áVA CA 50...60 Hz

Seuil de tension de retombée :	>= 0,3 Uc CA

Coil insulation class :	ClasseáF

Operate time :	20 ms

Release time :	20áms

Tension circuit de commande :	24 V CA

Données de fiabilité de la sécurité :	B10d = 100000

Couleur du capot :	Transparent

Type de commande :	Bouton de test verrouillable

Valeur du couple :	0,8áN.m0,79áN.m

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Poids du produit :	0,065ákg

Présentation du produit :	Produit complet

Tenue aux vibrations :	3 gn, amplitude = +/-1,5 mm (f = 10à150áHz)en marche5 gn, amplitude = +/-1,5 mm (f = 10à15

Degré de protection ip :	IP20

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Catégorie de protection :	RT I

Normes :	CEI 61810-1CSA C22.2 No 14UL 508IEC 61984

Certifications du produit :	EACREACHRoHSCSAULCEChina RoHS

Degré de pollution :	2

Catégorie de surtension :	III

Température ambiante pour le stockage :	-40à85á°C

Température de fonctionnement :	-40à70á°C

Humidité relative :	10à85á%

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	300

Largeur (mm) :	400

Profondeur (mm) :	300

Poids (g) :	13309

Ean :	23606489562865

Mots clés : harmony relay rxg relais embrochable monté embase test vac rxg21b7pv 3606489562861 schrxg21b7pv
