Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

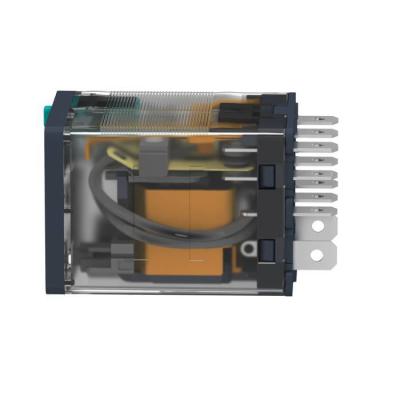

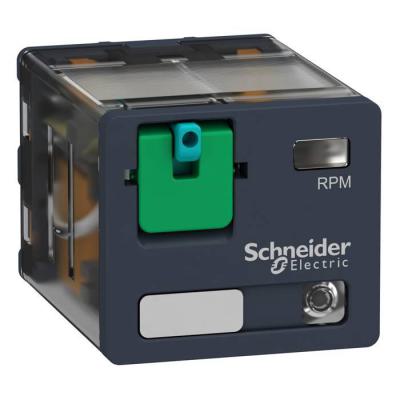

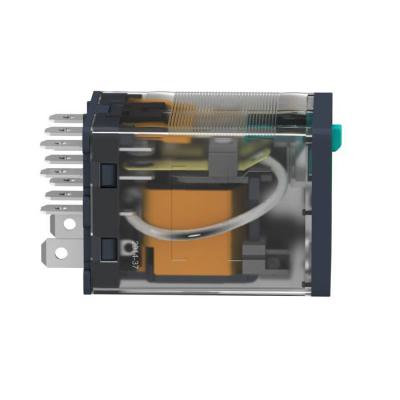

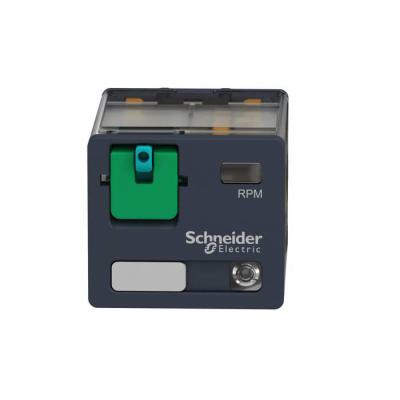

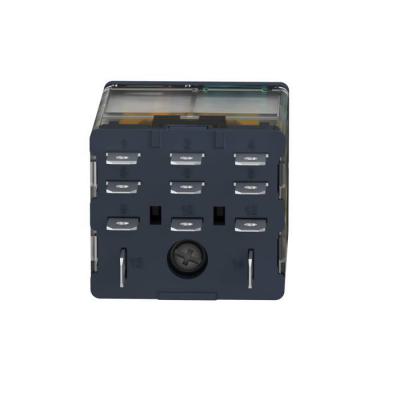

Harmony Relay RP - relais puissance - embroch - test - DEL - 3OF - 15A - 24VDC

relais RP embro 3OF 15A 24VDC

Code article : SCHRPM32BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	32,1120 € / U


	Prix unitaire net HT
	17,0708 € / U
	soit :
	20,4850 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119402057
Réf. fabricant : RPM32BD

Informations complémentaires :
Zelio Relay RP - relais électromécanique puissance -
embrochable - bouton test - visu mécanique - DEL - 3OF -
15A - 24VDC

Poids :	0,054 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	15 A à 277 V (AC) se conformer à UL15 A à 28 V (DC) se conformer à UL15 A à 250 V (AC) "F"

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10 150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1500 V CA entre contacts avec microcoupure2000 V CA entre bobine et contact avec renforcé2

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	15 gn pour en marche30 gn pour non fonctionnant

Normes :	UL 508CSA C22.2 No 14EN/IEC 61810-1

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Degré de protection (boitier uniquement) :	IP40 se conformer à EN/IEC 60529

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive load current :	15 A à 250 V CA15 A à 28 V CC

Type de commande :	Bouton de test verrouillable

Operate time :	20 ms à la tension nominale

Release time :	20 ms à la tension nominale

Tension de coupure maximale :	250 V se conformer à CEI

Average coil resistance :	320 Ohm à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	15 A à -40 55 °C

Limites de la tension assignée d'emploi :	19,2...26.4 V CC

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Données de fiabilité de la sécurité :	B10d = 100000

Pouvoir de commutation maximum :	3750 VA420 W

Seuil de tension de retombée :	>= 0,1 Uc CC

Entrainement, polarité :	non polarisé

Comportement de commutation de l'entrainement :	monostable

Nom de gamme :	Puissance

Température ambiante de stockage :	-40 85 °C

Température de fonctionnement :	-40 55 °C

Poids de l'emballage 3 :	10,166 kg

Niveaux de test :	Niveau A

Certifications du produit :	EACULCSA

(uc) tension circuit de commande :	24 V CC

Largeur de l'emballage 2 :	10,3 cm

Garantie :	18 mois

Description des contacts :	3 "OF"

Hauteur de l'emballage 1 :	4,7 cm

Largeur de l'emballage 1 :	2,8 cm

Longueur de l'emballage 1 :	3,1 cm

Hauteur de l'emballage 2 :	3,2 cm

Average coil consumption :	1,5 W

Longueur de l'emballage 2 :	18 cm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Courant nominal (a) :	15,0

Largeur (mm) :	14,0

Hauteur (mm) :	27,0

Profondeur (mm) :	43,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	RPM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Nb produits dans l'emballage 3 :	160

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	3,0

Qc carton :	160

Nb produits dans l'emballage 2 :	10

Type de tension d'actionnement :	DC

Qc boite :	10

Qct :	CT

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RPM32BD 32BD RPM32BD Zelio RPM relais puissance enfichable 3OF 24Vcc L harmony relay embroch test del vdc 3389119402057 schrpm32bd
