Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

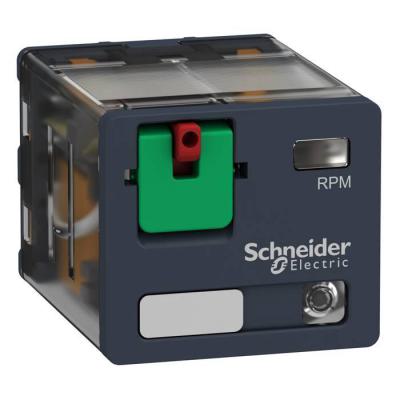

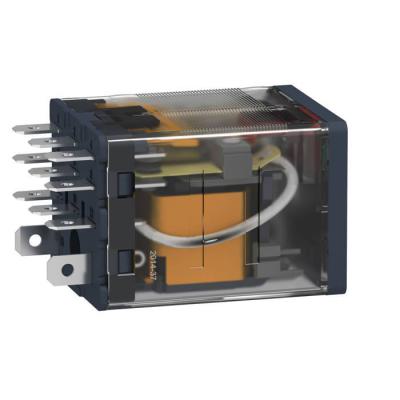

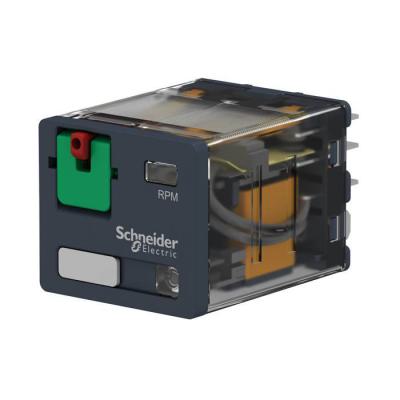

Harmony Relay RP - relais puissance - embroch - test - DEL - 3OF - 15A - 120VAC

relais RP embro 3OF 15A 120VAC

Code article : SCHRPM32F7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	60,7200 € / U


	Prix unitaire net HT
	32,2789 € / U
	soit :
	38,7347 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119402088
Réf. fabricant : RPM32F7

Informations complémentaires :
Zelio Relay RP - relais électromécanique puissance -
embrochable - bouton test - visu mécanique - DEL - 3OF -
15A - 120VAC

Poids :	0,054 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	15 A à 277 V (AC) se conformer à UL15 A à 28 V (DC) se conformer à UL15 A à 250 V (AC) "F"

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10 150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1500 V CA entre contacts avec microcoupure2000 V CA entre bobine et contact avec renforcé2

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	15 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14EN/IEC 61810-1UL 508

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Degré de protection (boitier uniquement) :	IP40 se conformer à EN/IEC 60529

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive load current :	15 A à 250 V CA15 A à 28 V CC

Type de commande :	Bouton de test verrouillable

Operate time :	20 ms à la tension nominale

Release time :	20 ms à la tension nominale

Average coil resistance :	2880 Ohm à 20 °C +/- 15 %

Tension de coupure maximale :	250 V se conformer à CEI

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

(uc) tension circuit de commande :	120 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	15 A à -40 55 °C

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Seuil de tension de retombée :	>= 0,15 Uc CA

Limites de la tension assignée d'emploi :	96...132 V CA

Données de fiabilité de la sécurité :	B10d = 100000

Pouvoir de commutation maximum :	3750 VA420 W

Entrainement, polarité :	non polarisé

Average coil consumption in va :	1,7 à 60 Hz

Comportement de commutation de l'entrainement :	monostable

Nom de gamme :	Puissance

Température ambiante de stockage :	-40 85 °C

Température de fonctionnement :	-40 55 °C

Niveaux de test :	Niveau A

Certifications du produit :	EACCSAUL

Poids de l'emballage 3 :	4,849 kg

Largeur de l'emballage 2 :	10,3 cm

Garantie :	18 mois

Description des contacts :	3 "OF"

Hauteur de l'emballage 1 :	47 mm

Largeur de l'emballage 1 :	28 mm

Longueur de l'emballage 1 :	31 mm

Longueur de l'emballage 2 :	18 cm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Finition du raccordement électrique :	fiche

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	120,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	120,0

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Hauteur de l'emballage 2 :	3 cm

Courant nominal (a) :	15,0

Largeur (mm) :	31,0

Hauteur (mm) :	27,0

Profondeur (mm) :	53,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RPM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	S01

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	3,0

Nb produits dans l'emballage 2 :	10

Nb produits dans l'emballage 3 :	80

Type de tension d'actionnement :	AC

Qc carton :	80

Qct :	CT

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RPM32F7 32F7 RPM32F7 Zelio RPM relais puissance enfichable 3OF 120Vca L harmony relay embroch test del vac 3389119402088 schrpm32f7

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

32,2789 € / U HT
38,7347 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRPM12B7 relais RP embro 1OF 15A 24VAC 3389119401722		14,3023 € / U HT 17,1628 € / U TTC

	SCHRPM22ED relais RP embro 2OF 15A 48VDC 3389119401913		17,5173 € / U HT 21,0208 € / U TTC

	SCHRPM32P7 relais RP embro 3OF 15A 230VAC 3389119402118		31,9344 € / U HT 38,3213 € / U TTC

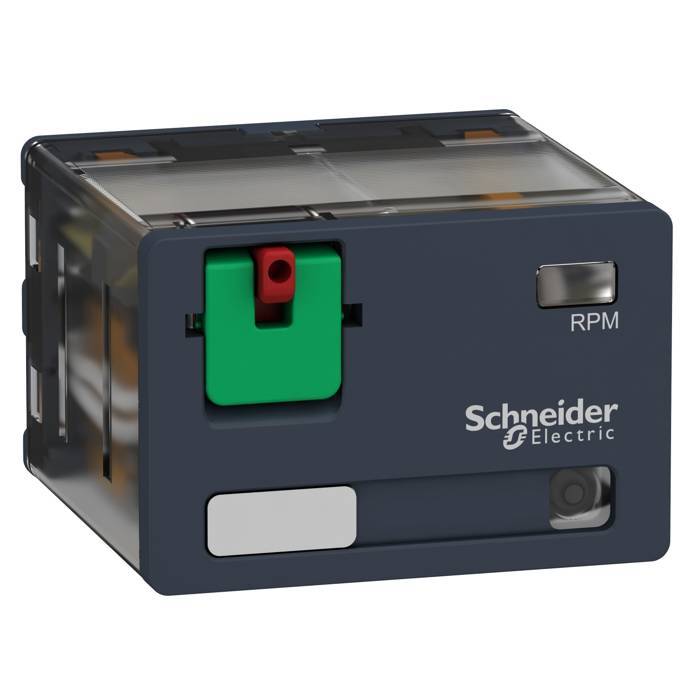

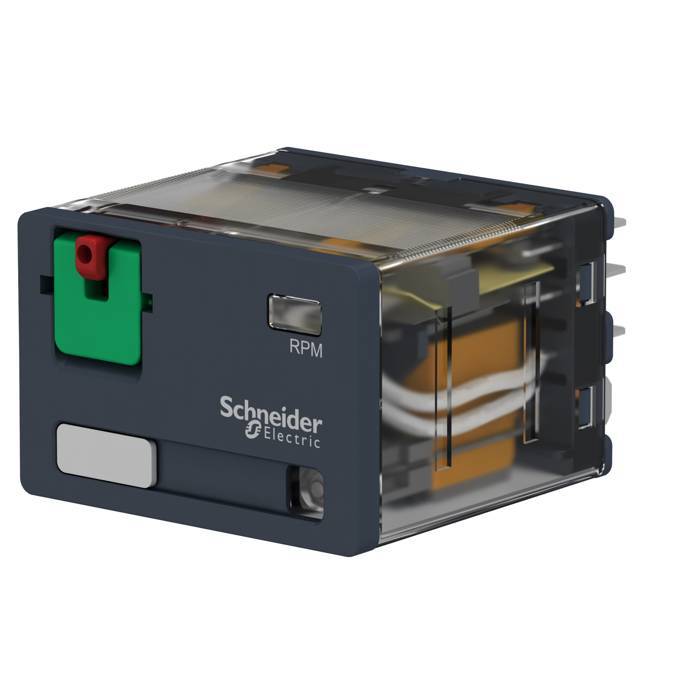

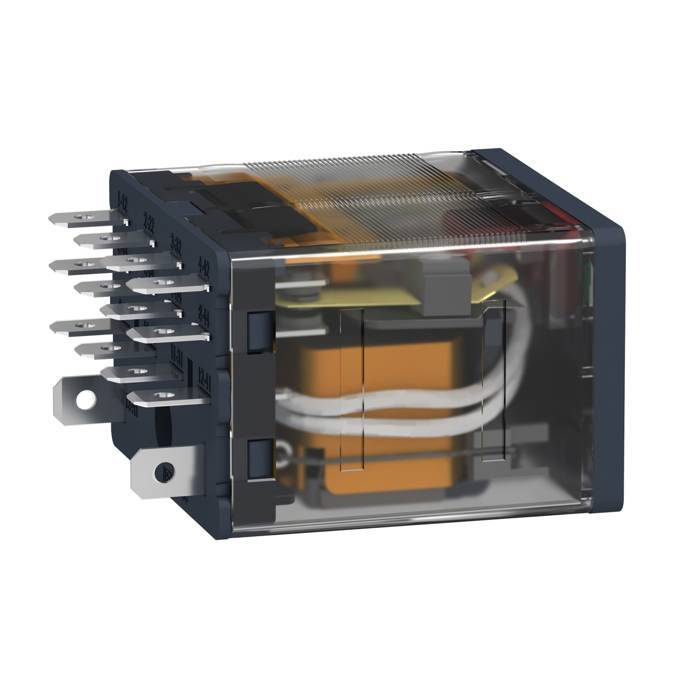

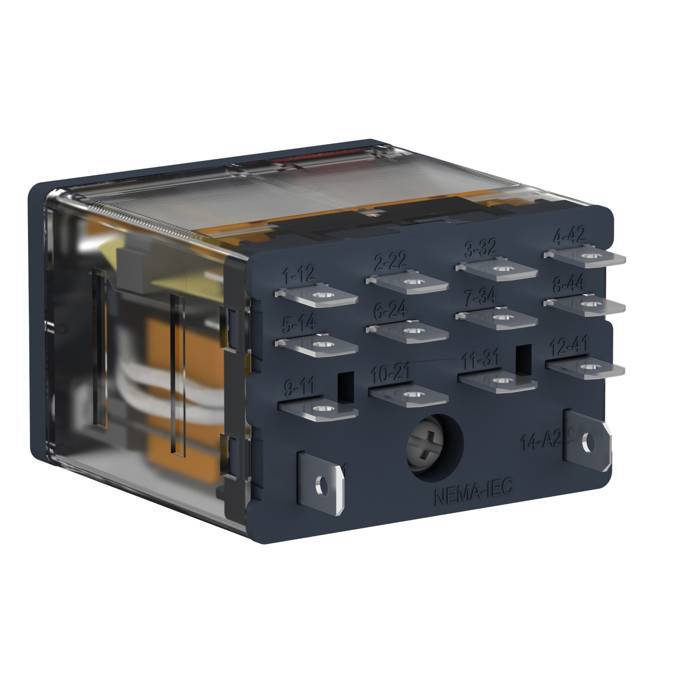

	SCHRPM42B7 relais RP embro 4OF 15A 24VAC 3389119402200		23,7817 € / U HT 28,5380 € / U TTC

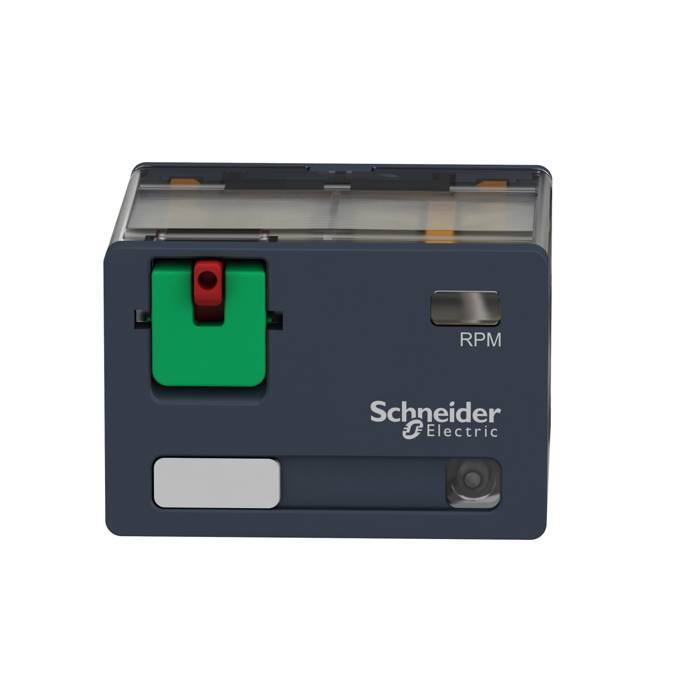

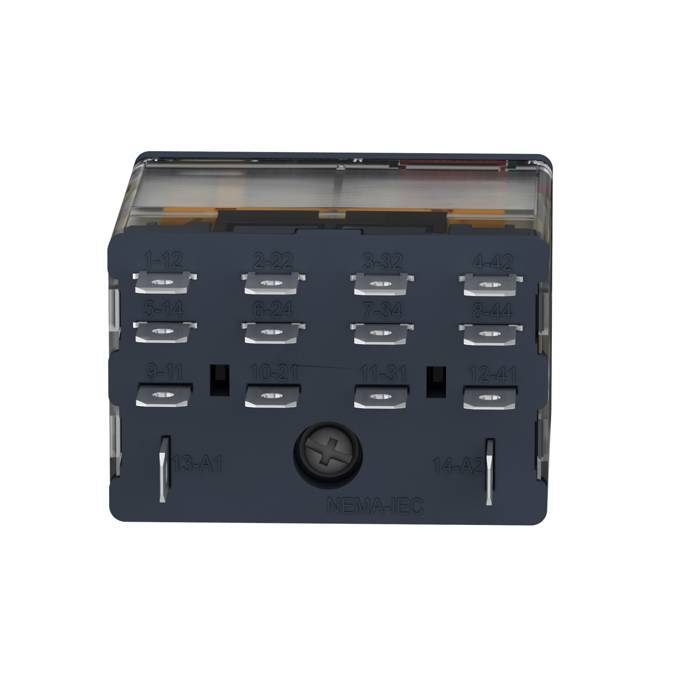

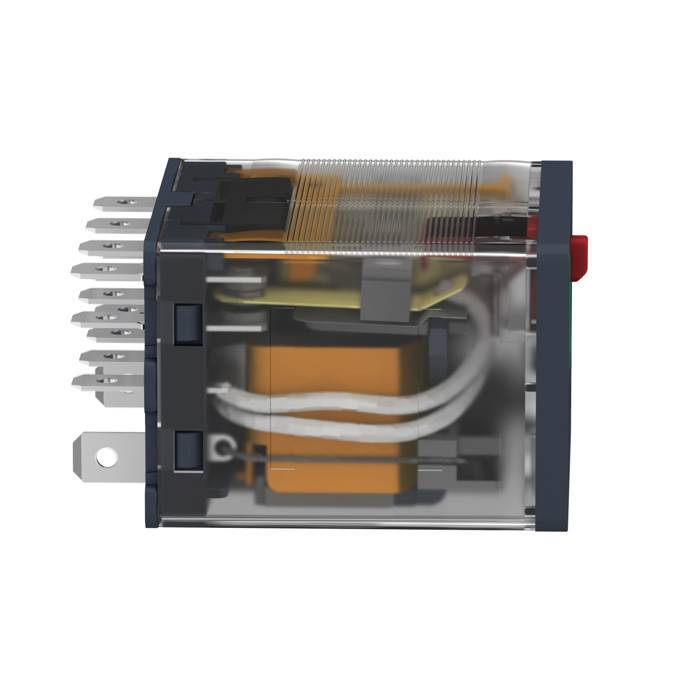

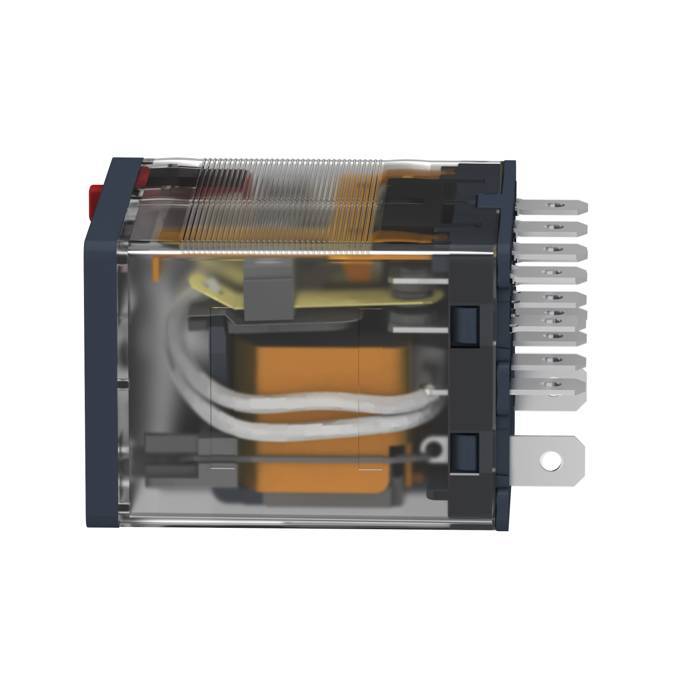

	SCHRPM42F7 relais RP embro 4OF 15A 120VAC 3389119402248		35,3091 € / U HT 42,3709 € / U TTC

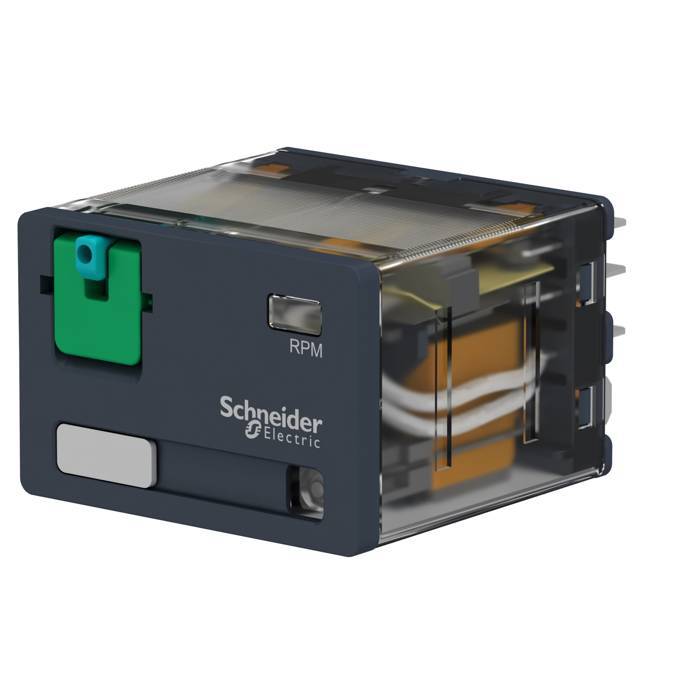

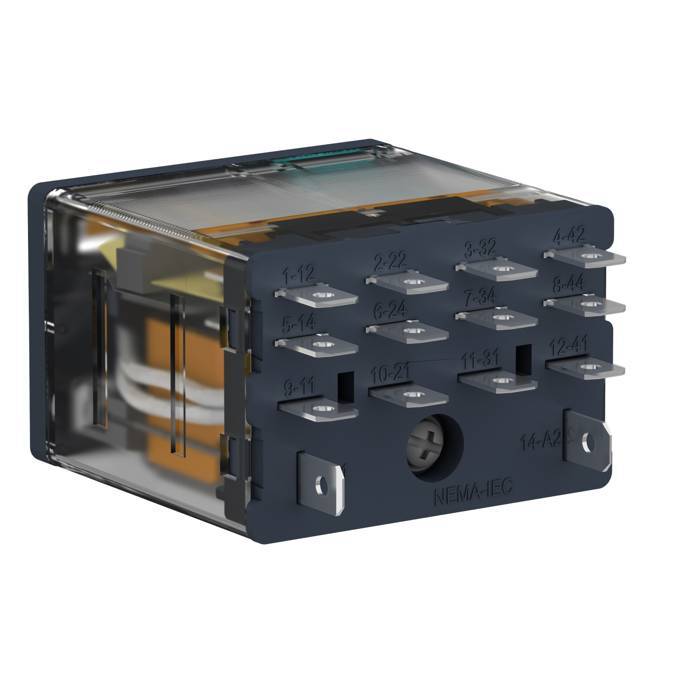

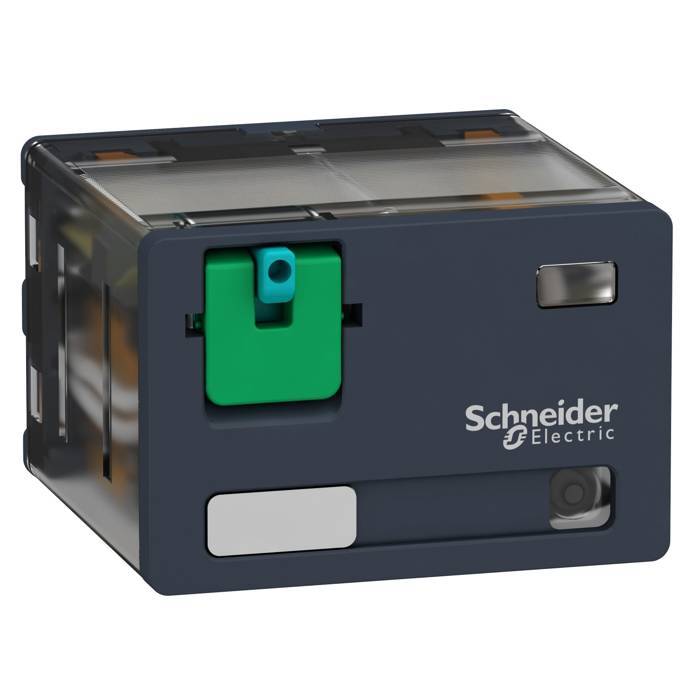

	SCHRPM42FD relais RP embro 4OF 15A 110VDC 3389119402255		31,5390 € / U HT 37,8468 € / U TTC
