Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

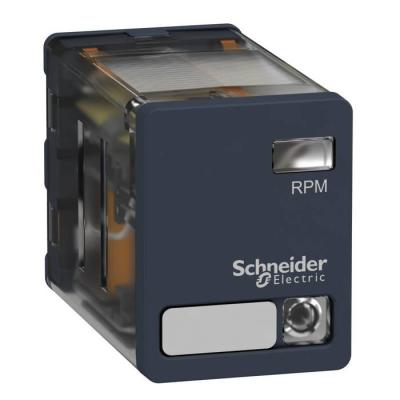

Harmony RP - relais puissance - embroc - sans test - DEL - 2OF - 15A - 24VDC

relais RP embro 2OF 15A 24VDC

Code article : SCHRPM23BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	33,9240 € / U


	Prix unitaire net HT
	18,0340 € / U
	soit :
	21,6408 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119217989
Réf. fabricant : RPM23BD

Informations complémentaires :
Zelio Relay RP - relais électromécanique puissance -
embrochable - sans bouton test - visu mécanique - DEL - 2OF
- 15A - 24VDC

(ie) courant assigné d'emploi :	15áA à 277 V (AC) se conformer à UL15áA à 28 V (DC) se conformer à UL15áA à 250 V (AC) "F"

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1500áV CA entre contacts avec microcoupure2000áV CA entre bobine et contact avec renforcé2

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250áV se conformer à CEI300áV se conformer à CSA300áV se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	15 gn pour en marche30 gn pour non fonctionnant

Normes :	UL 508CSA C22.2 No 14EN/IEC 61810-1

Durée de vie électrique :	100000ácycle pour résistive charge

Type de commande :	Sans bouton de test verrouillable

Profil environnemental :	Profil environnemental du Produit

Degré de protection (boîtier uniquement) :	IP40 se conformer à EN/IEC 60529

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive load current :	15áA à 250 V CA15áA à 28 V CC

Operate time :	20 ms à la tension nominale

Release time :	20áms à la tension nominale

Tension de coupure maximale :	250áV se conformer à CEI

Average coil resistance :	640áOhm à 20á°C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4ákV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Type de produit ou équipement :	Relais enfichable

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	15áA à -40à55á°C

Limites de la tension assignée d'emploi :	19,2...26.4 V CC

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Type de contact de commutation :	contact double

Données de fiabilité de la sécurité :	B10d = 100000

Pouvoir de commutation maximum :	3750 VA420 W

Seuil de tension de retombée :	>= 0,1 Uc CC

Entraînement, polarité :	non polarisé

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Puissance

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Niveaux de test :	Niveau A

Poids :	0,036ákg

Certifications du produit :	EACULCSA

Poids de l'emballage 3 :	5,037ákg

Description des contacts :	2 "O/F"

(uc) tension circuit de commande :	24 V CC

Longueur de l'emballage 2 :	11,5ácm

Garantie :	18 mois

Average coil consumption :	0,85áW

Hauteur de l'emballage 1 :	2,7ácm

Largeur de l'emballage 1 :	2,1ácm

Longueur de l'emballage 1 :	3,9ácm

Poids de l'emballage 2 :	401ág

Largeur de l'emballage 2 :	10ácm

Hauteur de l'emballage 3 :	15ácm

Largeur de l'emballage 3 :	15ácm

Longueur de l'emballage 3 :	40ácm

Finition du raccordement électrique :	fiche

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Poids de l'emballage (kg) :	36ág

Hauteur de l'emballage 2 :	3ácm

Courant nominal (a) :	15,0

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	53,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RPM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	120

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc carton :	120

Nb produits dans l'emballage 2 :	10

Type de tension d'actionnement :	DC

Qc boite :	10

Qct :	CT

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RPM23BD RELAIS PUISSANCE 2 CO SANS BOUTON AVEC LED 24 VDC harmony embroc test del 3389119217989 schrpm23bd
