Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

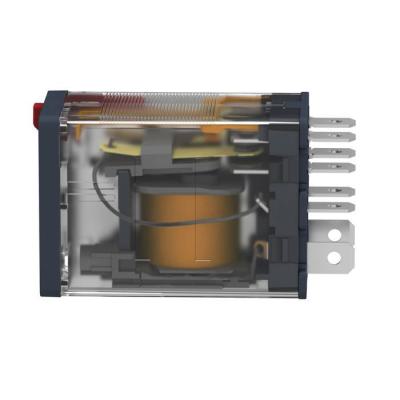

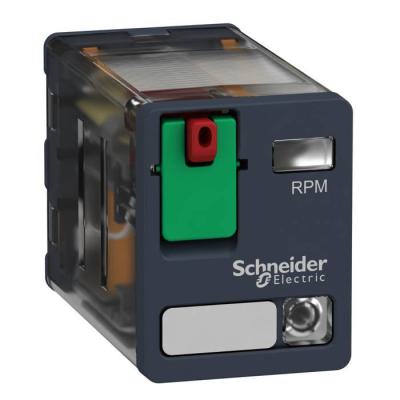

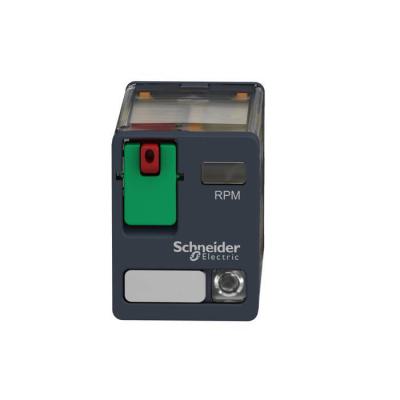

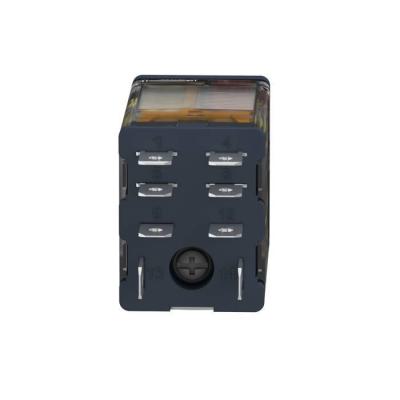

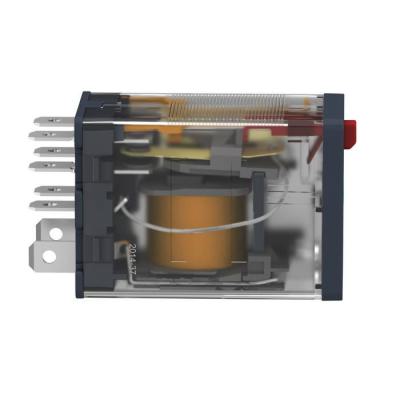

Harmony Relay RP - relais puissance - embroch - test - DEL - 2OF - 15A - 230VAC

relais RP embro 2OF 15A 230VAC

Code article : SCHRPM22P7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	32,5920 € / U


	Prix unitaire net HT
	17,3259 € / U
	soit :
	20,7911 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119401951
Réf. fabricant : RPM22P7

Informations complémentaires :
Zelio Relay RP - relais électromécanique puissance -
embrochable - bouton test - visu mécanique - DEL - 2OF -
15A - 230VAC

(ie) courant assigné d'emploi :	15áA à 277 V (AC) se conformer à UL15áA à 28 V (DC) se conformer à UL15áA à 250 V (AC) "F"

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1500áV CA entre contacts avec microcoupure2000áV CA entre bobine et contact avec renforcé2

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250áV se conformer à CEI300áV se conformer à CSA300áV se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	15 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Durée de vie électrique :	100000ácycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Degré de protection (boîtier uniquement) :	IP40 se conformer à EN/IEC 60529

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive load current :	15áA à 250 V CA15áA à 28 V CC

Type de commande :	Bouton de test verrouillable

Operate time :	20 ms à la tension nominale

Release time :	20áms à la tension nominale

Average coil resistance :	16270áOhm à 20á°C +/- 15 %

Tension de coupure maximale :	250áV se conformer à CEI

(uimp) tension assignée de tenue aux chocs :	4ákV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Type de produit ou équipement :	Relais enfichable

(uc) tension circuit de commande :	230 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	15áA à -40à55á°C

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Limites de la tension assignée d'emploi :	184...253 V CA

Type de contact de commutation :	contact double

Seuil de tension de retombée :	>= 0,15 Uc CA

Données de fiabilité de la sécurité :	B10d = 100000

Pouvoir de commutation maximum :	3750 VA420 W

Entraînement, polarité :	non polarisé

Average coil consumption in va :	1,1 à 60 Hz

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Puissance

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Niveaux de test :	Niveau A

Poids :	0,036ákg

Certifications du produit :	CSAULEAC

Poids de l'emballage (kg) :	0,039ákg

Hauteur de l'emballage 1 :	0,470ádm

Largeur de l'emballage 1 :	0,210ádm

Longueur de l'emballage 1 :	0,280ádm

Description des contacts :	2 "O/F"

Garantie :	18 mois

Finition du raccordement électrique :	fiche

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	230,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	230,0

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Courant nominal (a) :	15,0

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	53,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RPM

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Qc carton :	240

Type de tension d'actionnement :	AC

Qc boite :	10

Qct :	CT

Degré de pollution :	3

Qc unité :	1

Mots clés : RPM22P7 22P7 RPM22P7 Zelio RPM relais puissance enfichable 2OF 230Vca L harmony relay embroch test del vac 3389119401951 schrpm22p7
