Dialogue Homme-Machine » Schneider Electric » Commutateurs A Came

Information(s) non contractuelle(s)

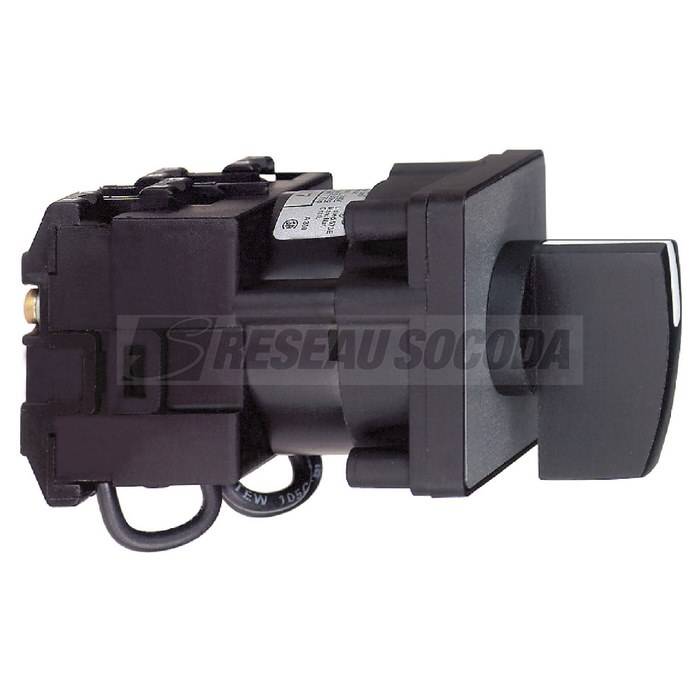

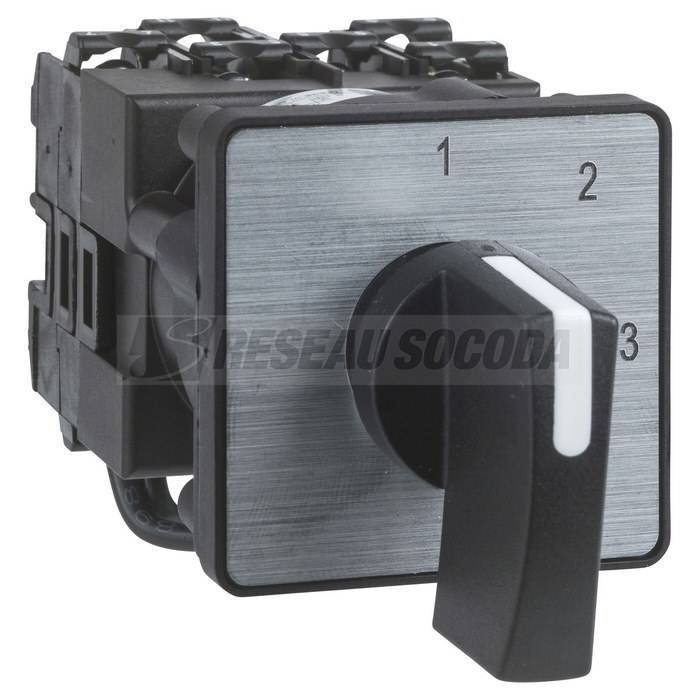

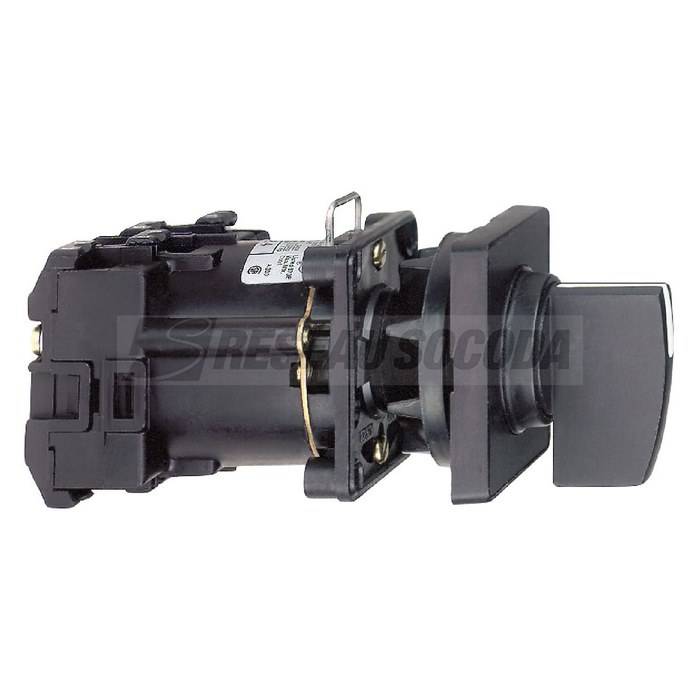

Harmony - sélecteur à gradins à came - 1 pôle - 45° - 12A - fixation par vis

COMMUT.COMPLET FIX.22

Code article : SCHK1E005QLH

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	71,6880 € / U


	Prix unitaire net HT
	40,1527 € / U
	soit :
	48,1832 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110978797
Réf. fabricant : K1E005QLH

Informations complémentaires :
Harmony - sélecteur à gradins à came - 1 pôle - 45° - 12A -
fixation par vis

Gamme de produits :	Harmony K

Fonction produit :	Commutateur à came complet

Nom de composant :	K1

[ith] courant thermique conventionnel :	12:00 AM

Emplacement de montage :	Façade

Mode de fixation :	Multi-fixation

Type de tête du contrôleur à came :	Avec plastron 45 x 45 mm

Type d'unité de commande :	Noir poignée, longueur = 35 mm

Présentation de l'étiquette :	Avec métallisé marquage, 0 - 1 - 2 - 3 - 4 - 5 noir marquage

Fonction du commutateur :	Interrupteur progressif

Position 0 :	Avec position Off

Description des pôles :	1P

Positions angulaires :	Droite : 0o - 45o - 90o - 135o - 180o - 225o

Degré de protection ip :	IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010

Nombre de seuils :	5

Angle de commutation :	45 o

[ui] tension assignée d'isolement :	690 V niveau de pollution 3 se conformer à IEC 60947-1

[ithe] courant thermique d'emploi sous enveloppe :	10:00 AM

Puissance assignée d'emploi en w :	600 W AC-3 / 230 V monophasé se conformer à IEC 947-31500 W AC-3 / 400 V monophasé se conf

[ie] courant assigné d'emploi en ca :	1 A à 500 V AC-15 se conformer à IEC 947-5-12 A à 400 V AC-15 se conformer à IEC 947-5-13

Durée de vie électrique :	1000000 cycle AC-151000000 cycle AC-21500000 cycle AC-23500000 cycle AC-3

Vitesse de commande :	2.5 cyc/mn AC-212.5 cyc/mn AC-232.5 cyc/mn AC-38.333 cyc/mn AC-15

Courant de court-circuit :	10000 A

Protection contre les courts-circuits :	16 A par cartouche fusible, type gG

[uimp] tension assignée de tenue aux chocs :	4 kV en mode isolation6 kV se conformer à IEC 947-1

Fonctionnement des contacts :	· action dépendante

Ouverture positive :	Avec

Raccordement électrique :	Borniers à vis-étrier captives souple, 2 x 1,5 mmyBorniers à vis-étrier captives rigide, 1

Durée de vie mécanique :	1000000 cycle

Largeur hors tout cao :	45 mm

Hauteur hors tout cao :	45 mm

Profondeur hors tout cao :	97 mm

Poids :	0,16 kg

Normes :	CENELEC EN 50013EN 60947-3 pour circuit de puissanceEN 60947-5-1 pour télécommandeIEC 6094

Certifications du produit :	CSA 240 V 1 hp monophaséCSA 240 V 3 hp 3 phases 2 -pôle(s)UL 240 V 1 hp 3 phasesUL 240 V 0

Traitement de protection :	TC

Température de fonctionnement :	-25 - 55 oC

Température ambiante pour le stockage :	-40 - 70 oC

Tenue aux chocs mécaniques :	30 gn se conformer à IEC 68-2-27

Tenue aux vibrations :	5 gn, 10 - 150 Hz se conformer à IEC 68-2-6

Catégorie de surtension :	Classe II se conformer à IEC 536Classe II se conformer à NF C 20-030

Période :	18 mois

Modèle :	commutateur multi-positions

Puissance de fonctionnement nominale, ca-3, 400 v (kw) :	1,5

Courant permanent nominal (iu) (a) :	12

Nombre de pôles :	1

Courant de fonctionnement nominal ca-3, 400 v (a) :	3,3

Avec position 0 :	Oui

Classe de protection (ip), face avant :	IP40

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	poignée tournante longue

Adapté à une fixation frontale :	Oui

Adapté à un montage intermédiaire :	Oui

Appareil complet dans un boîtier :	Oui

Hauteur (mm) :	150

Largeur (mm) :	400

Profondeur (mm) :	150

Poids (g) :	1897

Ean :	43389110978795

Mots clés : K1E005QLH 005QLH K1E005QLH Harmony selecteur a gradins came 1 pole 45° 12A fixation par vis sélecteur pôle 3389110978797 schk1e005qlh

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

40,1527 € / U HT
48,1832 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

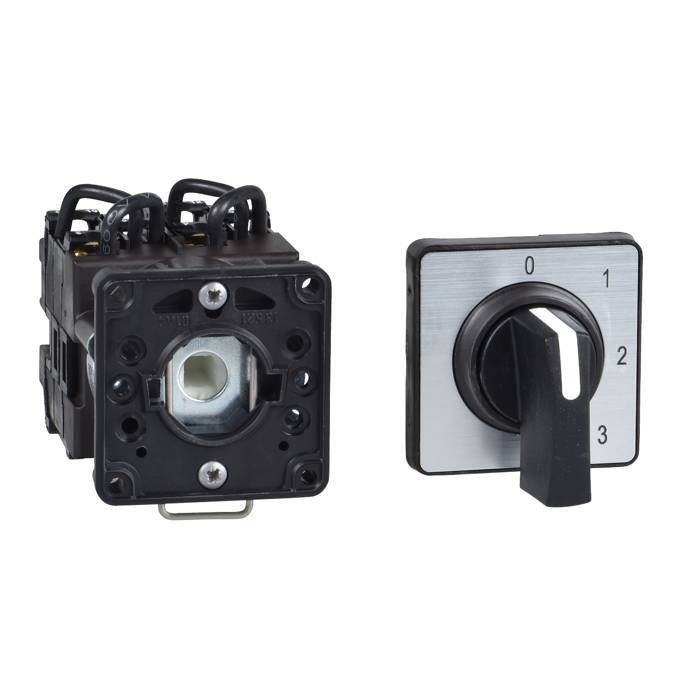

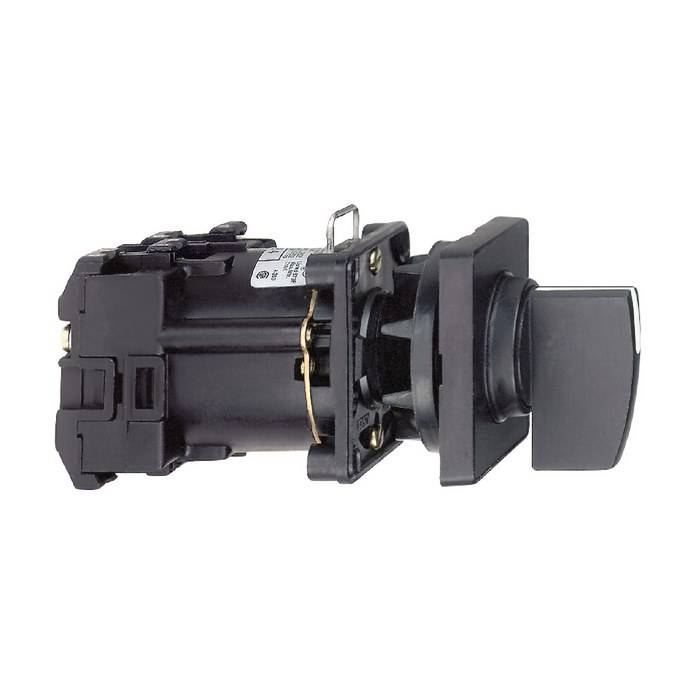

	SCHK1C003NCH COMMUTATEUR DIA.22 3389110978827		35,2999 € / U HT 42,3599 € / U TTC

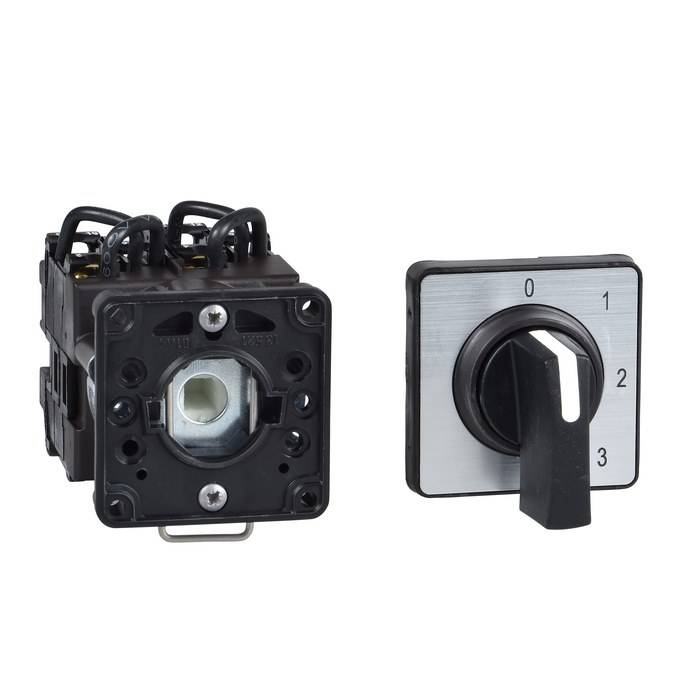

	SCHK1D004QCH COMMUTATEUR AVEC TETE 3389110978759		43,9435 € / U HT 52,7322 € / U TTC

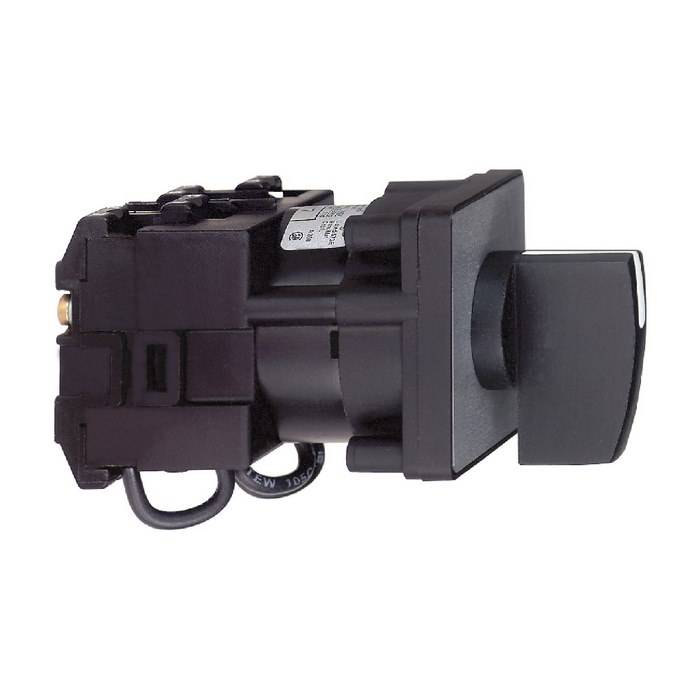

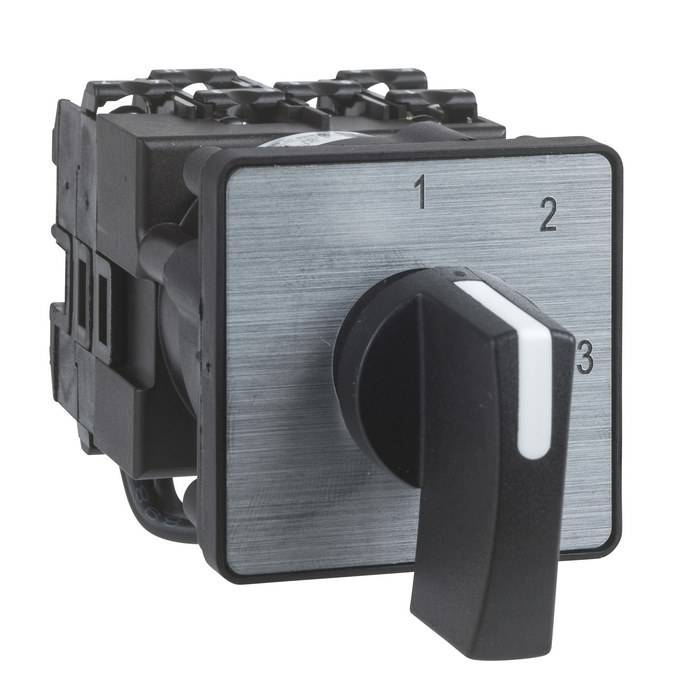

	SCHK1D004QLH COMMUTATEUR LP 3389110978766		35,7839 € / U HT 42,9407 € / U TTC

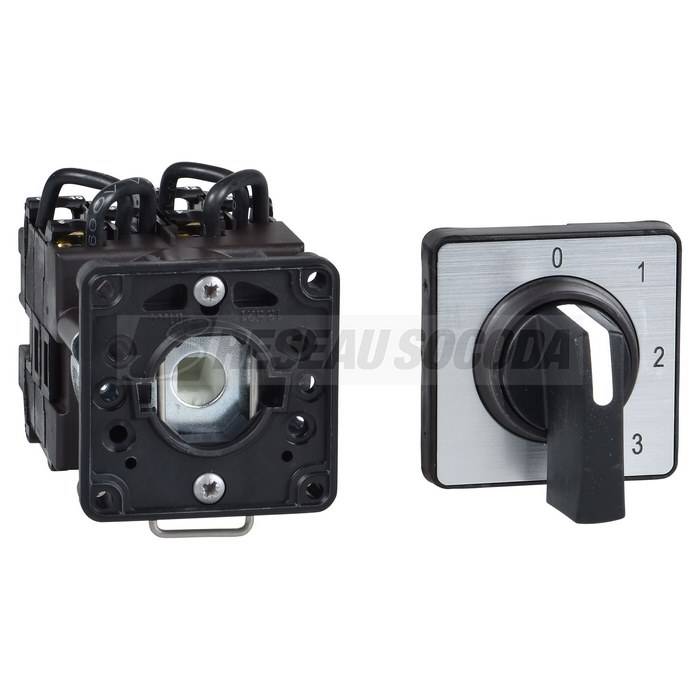

	SCHK1E005NCH COMMUTATEUR DIA.22 3389110978889		47,0621 € / U HT 56,4745 € / U TTC
