Dialogue Homme-Machine » Schneider Electric » Commutateurs A Came

Information(s) non contractuelle(s)

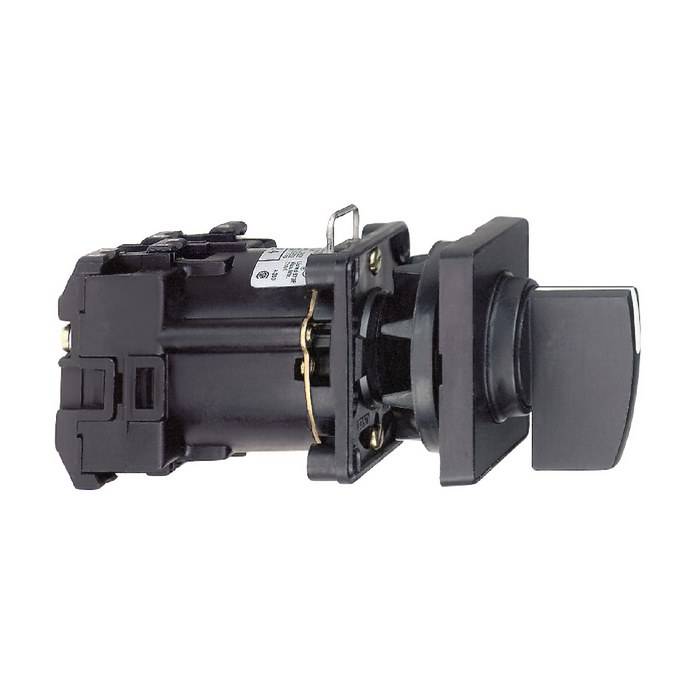

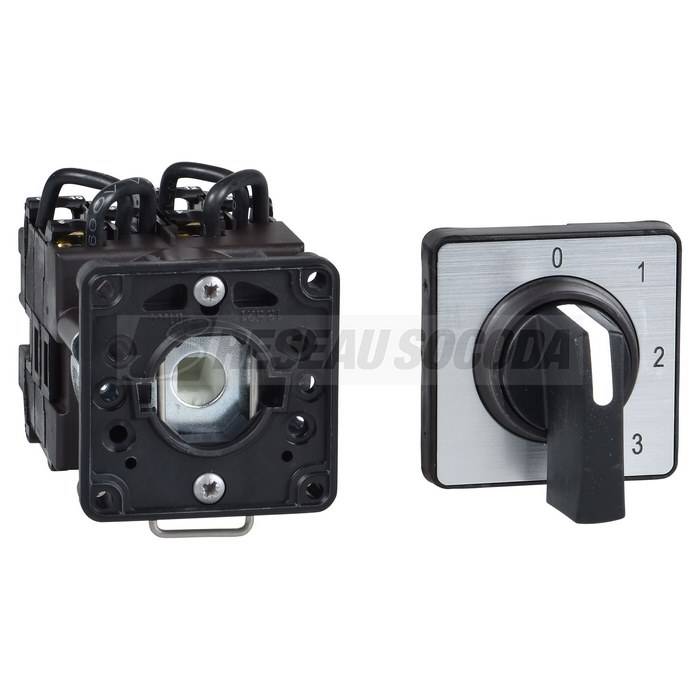

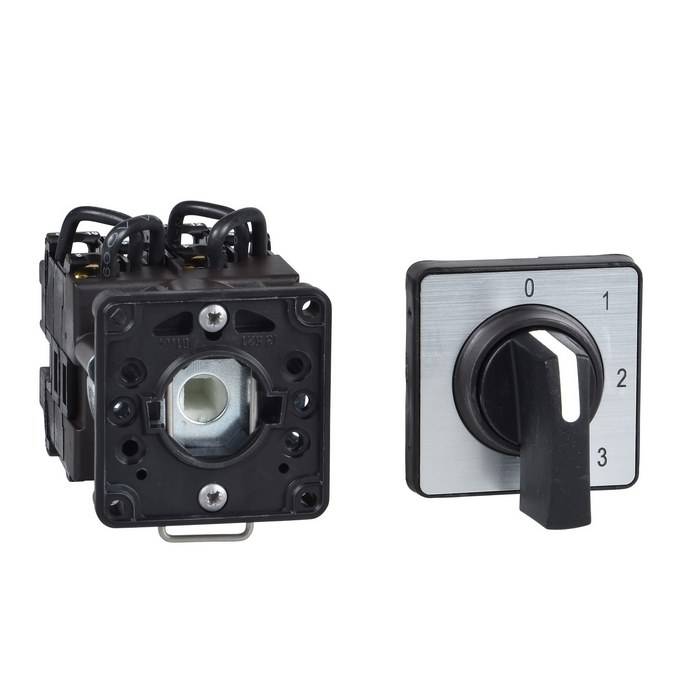

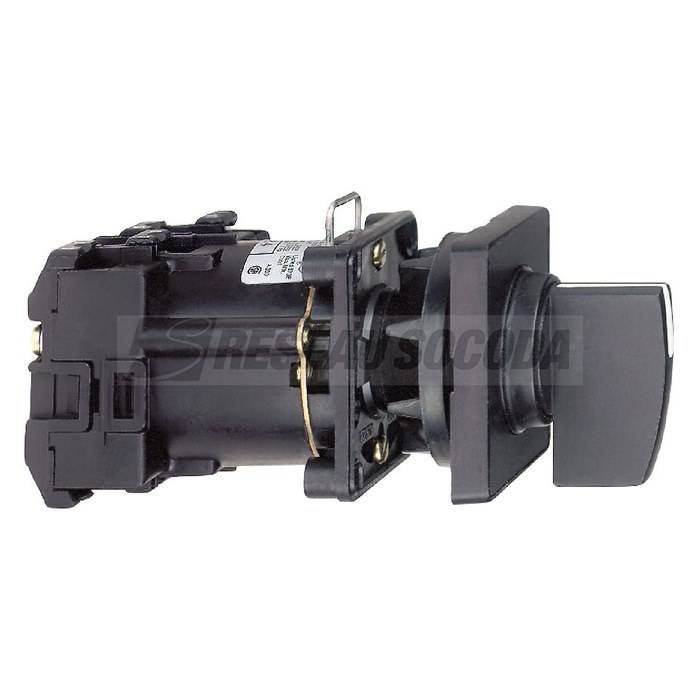

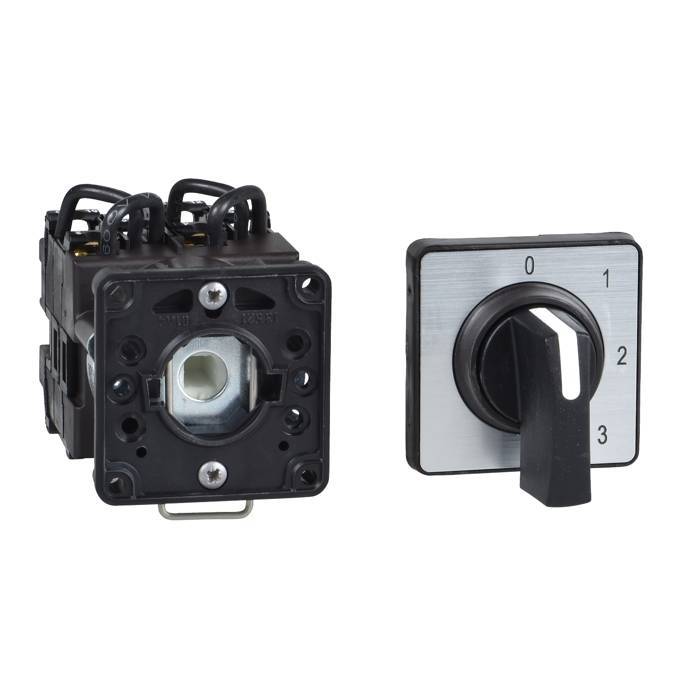

Harmony - sélecteur à gradins à came - 1 pôle - 45° - 12A - fixation O22mm

COMMUTATEUR AVEC TETE

Code article : SCHK1D004QCH

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	78,4560 € / U


	Prix unitaire net HT
	43,9435 € / U
	soit :
	52,7322 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110978759
Réf. fabricant : K1D004QCH

Informations complémentaires :
Harmony - sélecteur à gradins à came - 1 pôle - 45° - 12A -
fixation O22mm

Puissance assignée d'emploi en w :	10500áW AC-21, 500...660 V 3 phases se conformer à IEC 947-31100áW AC-3, 230 V 3 phases se

(ie) courant assigné d'emploi en ca :	1,8áA à 690 V AC-3 3 phases se conformer à IEC 947-32,8áA à 500 V AC-3 3 phases se conform

Normes :	EN 60947-3 pour circuit de puissanceEN 60947-5-1 pour télécommandeIEC 60947-3 pour circuit

Raccordement électrique :	Borniers à vis-étrier captives souple, capacité de serrage: 2 x 1,5 mm²Borniers à vis-étri

Certifications du produit :	CSA 240 V 3áhp 3 phases 2 -pôle(s)UL 240 V 0,33áhp monophasé 2 -pôle(s)CSA 240 V 1áhp mono

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Durée de vie électrique :	1000000ácycle AC-151000000ácycle AC-21500000ácycle AC-23500000ácycle AC-3

Catégorie de surtension :	Classe II se conformer à IEC 536Classe II se conformer à NF C 20-030

Maximum operating rate :	2,5ácyc/mn AC-212,5ácyc/mn AC-232,5ácyc/mn AC-38,333ácyc/mn AC-15

Degré de protection ip :	IP65 se conformer à IEC 529IP65 se conformer à NF C 20-010

Présentation de l'étiquette :	Avec métallisé marquage, 0 - 1 - 2 - 3 - 4 noir marquage

(ui) tension d'isolement :	690áV (degré de pollution 3) se conformer à CEI 60947-1

(uimp) tension assignée de tenue aux chocs :	4ákV en mode isolation6ákV se conformer à IEC 947-1

Tenue aux vibrations :	5 gn (f = 10à150áHz) se conformer à IEC 68-2-6

Positions angulaires :	Droite : 0° - 45° - 90° - 135° - 180°

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs mécaniques :	30 gn se conformer à CEI 68-2-27

Protection contre les courts-circuits :	16áA cartouche fusible, type gG

Type d'unité de commande :	Noir poignée, longueur = 35ámm

Régulation rohs chine :	Déclaration RoHS pour la Chine

Modèle :	commutateur multi-positions

Type de produit ou équipement :	Commutateur à came complet

Type de tête du contrôleur à came :	Avec plastron 45 x 45 mm

Finition de l'élément d'actionnement :	poignée tournante longue

Fonction du commutateur :	Interrupteur progressif

Statut environnemental de l'offre :	Produit Green Premium

Fonctionnement des contacts :	A action dépendante

Position 0 :	Avec position Off

Régulation reach :	Déclaration REACh

Endurance mécanique :	1000000ácycle

Mode de fixation :	Trou O 22 mm

Type de raccordement du circuit principal :	borne à vis

Gamme de produits :	Harmony K

Température de l'air ambiant en fonctionnement :	-25à55á°C

Température ambiante de stockage :	-40à70á°C

Classe de protection (ip), face avant :	IP65/IP67

Poids de l'emballage 2 :	1,902ákg

Courant de court-circuit :	10000áA

Poids :	0,16ákg

Garantie :	18 mois

Emplacement de montage :	Façade

Hauteur de l'emballage 1 :	6,5ácm

Largeur de l'emballage 1 :	6,5ácm

Largeur hors tout cao :	45ámm

Hauteur hors tout cao :	50ámm

Profondeur hors tout cao :	59ámm

Poids de l'emballage (kg) :	170ág

Longueur de l'emballage 1 :	11ácm

Hauteur de l'emballage 2 :	15ácm

Largeur de l'emballage 2 :	15ácm

Longueur de l'emballage 2 :	40ácm

(ith) courant thermique conventionnel :	12áA

Angle de commutation :	45á°

(ithe) courant thermique d'emploi sous enveloppe :	10áA

Ouverture positive :	Avec

Courant permanent nominal (iu) (a) :	12,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Puissance de fonctionnement nominale, ca-3, 400áv (kw) :	1,5

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	1,0

Courant de fonctionnement nominal ca-3, 400 v (a) :	3,3

Avec position 0 :	Oui

Nombre de contacts auxiliaires à deux directions :	0,0

Adapté à une fixation frontale :	Oui

Adapté à un montage intermédiaire :	Oui

Appareil complet dans un boîtier :	Oui

Nom de composant :	K1

Description des pôles :	1P

Traitement de protection :	TC

Nb produits dans l'emballage 2 :	10

Qc carton :	10

Qct :	CT

Nombre seuils de réglage :	4

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : K1D004QCH 004QCH K1D004QCH Harmony selecteur a gradins came 1 pole 45° 12A fixation diam22mm sélecteur pôle 3389110978759 schk1d004qch
