Dialogue Homme-Machine » Schneider Electric » Commutateurs A Came

Information(s) non contractuelle(s)

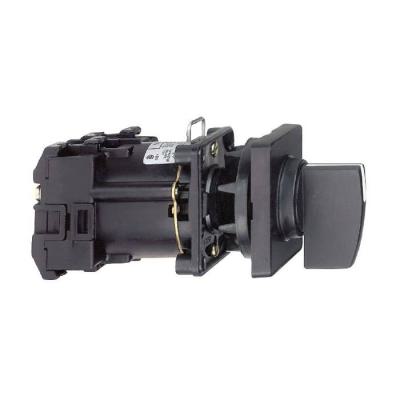

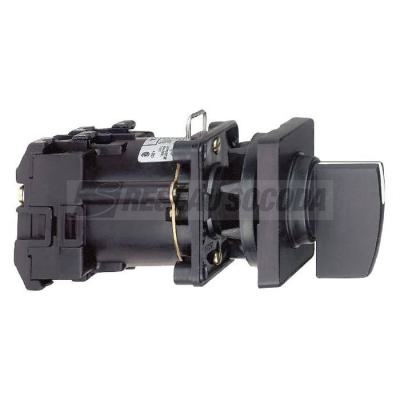

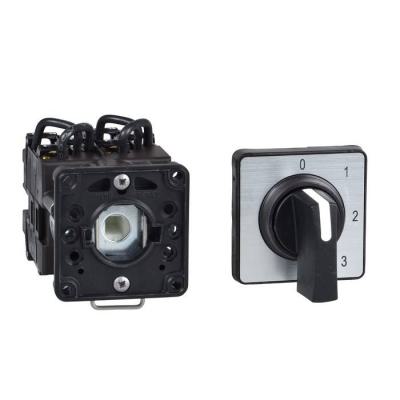

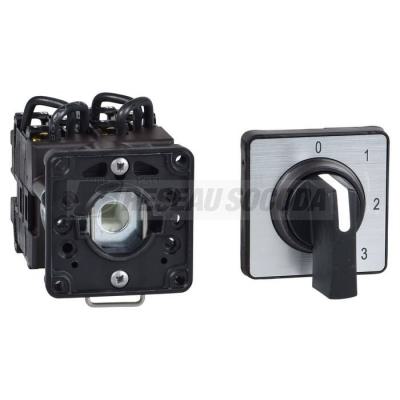

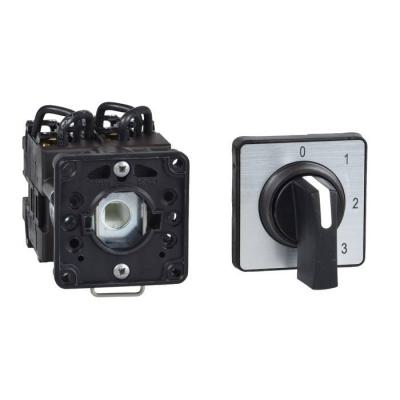

Harmony - sélecteur de voltmètre à came - 3L - 45° - 12A - fixation O22mm

COMMUT.COMPLET FIX.22

Code article : SCHK1D024MCH

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	71,2920 € / U


	Prix unitaire net HT
	39,9309 € / U
	soit :
	47,9171 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110979299
Réf. fabricant : K1D024MCH

Informations complémentaires :
Harmony - sélecteur de voltmètre à came - 3L - 45° - 12A -
fixation O22mm

Gamme de produits :	Harmony K

Fonction produit :	Commutateur à came complet

Nom de composant :	K1

[ith] courant thermique conventionnel :	12:00 AM

Emplacement de montage :	Façade

Mode de fixation :	Trou ¥ 22 mm

Type de tête du contrôleur à came :	Avec plastron 45 x 45 mm

Type d'unité de commande :	Noir poignée, longueur = 35 mm

Présentation de l'étiquette :	Avec métallisé marquage, 0 - L1L2 - L2L3 - L3L1 noir marquage

Fonction du commutateur :	Commutateur de voltmètre

Type de mesure :	Entre3 phases

Position 0 :	Avec position Off

Positions angulaires :	Droite : 0o - 45o - 90o - 135o

Degré de protection ip :	IP65 se conformer à IEC 529IP65 se conformer à NF C 20-010

Angle de commutation :	45 o

[ui] tension assignée d'isolement :	690 V niveau de pollution 3 se conformer à IEC 60947-1

[ithe] courant thermique d'emploi sous enveloppe :	10:00 AM

Puissance assignée d'emploi en w :	600 W AC-3 / 230 V monophasé se conformer à IEC 947-31500 W AC-3 / 400 V monophasé se conf

[ie] courant assigné d'emploi en ca :	1 A à 500 V AC-15 se conformer à IEC 947-5-12 A à 400 V AC-15 se conformer à IEC 947-5-13

Durée de vie électrique :	1000000 cycle AC-151000000 cycle AC-21500000 cycle AC-23500000 cycle AC-3

Vitesse de commande :	2.5 cyc/mn AC-212.5 cyc/mn AC-232.5 cyc/mn AC-38.333 cyc/mn AC-15

Courant de court-circuit :	10000 A

Protection contre les courts-circuits :	16 A par cartouche fusible, type gG

[uimp] tension assignée de tenue aux chocs :	4 kV en mode isolation6 kV se conformer à IEC 947-1

Fonctionnement des contacts :	· action dépendante

Ouverture positive :	Avec

Raccordement électrique :	Borniers à vis-étrier captives souple, 2 x 1,5 mmyBorniers à vis-étrier captives rigide, 1

Durée de vie mécanique :	1000000 cycle

Largeur hors tout cao :	45 mm

Hauteur hors tout cao :	50 mm

Profondeur hors tout cao :	59 mm

Poids :	0,16 kg

Normes :	CENELEC EN 50013EN 60947-3 pour circuit de puissanceEN 60947-5-1 pour télécommandeIEC 6094

Certifications du produit :	CSA 240 V 1 hp monophaséCSA 240 V 3 hp 3 phases 2 -pôle(s)UL 240 V 1 hp 3 phasesUL 240 V 0

Traitement de protection :	TC

Température de fonctionnement :	-25 - 55 oC

Température ambiante pour le stockage :	-40 - 70 oC

Tenue aux chocs mécaniques :	30 gn se conformer à IEC 68-2-27

Tenue aux vibrations :	5 gn, 10 - 150 Hz se conformer à IEC 68-2-6

Période :	18 mois

Mesure possible entre les phases :	Oui

Avec position 0 :	Oui

Avec élément de commande :	Oui

Indice de protection (ip) :	IP65

Type de construction de l'appareil :	encastrement frontal

Hauteur (mm) :	150

Largeur (mm) :	400

Profondeur (mm) :	150

Poids (g) :	1915

Ean :	43389110979297

Mots clés : K1D024MCH 024MCH K1D024MCH Harmony selecteur voltmetre a came 3L 45° 12A fixation diam22mm sélecteur voltmètre 3389110979299 schk1d024mch
