Protection Equipements & Personnes » Schneider Electric » Vigilhom Controle D'Isolement

Information(s) non contractuelle(s)

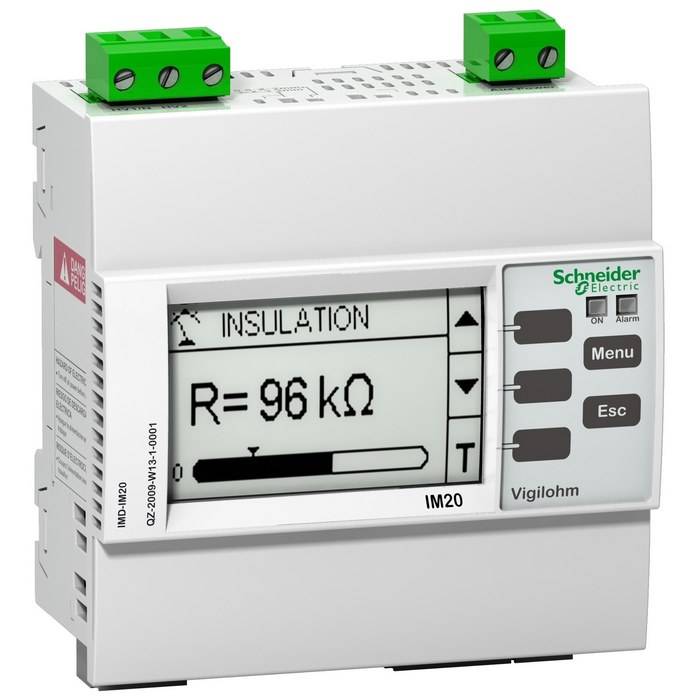

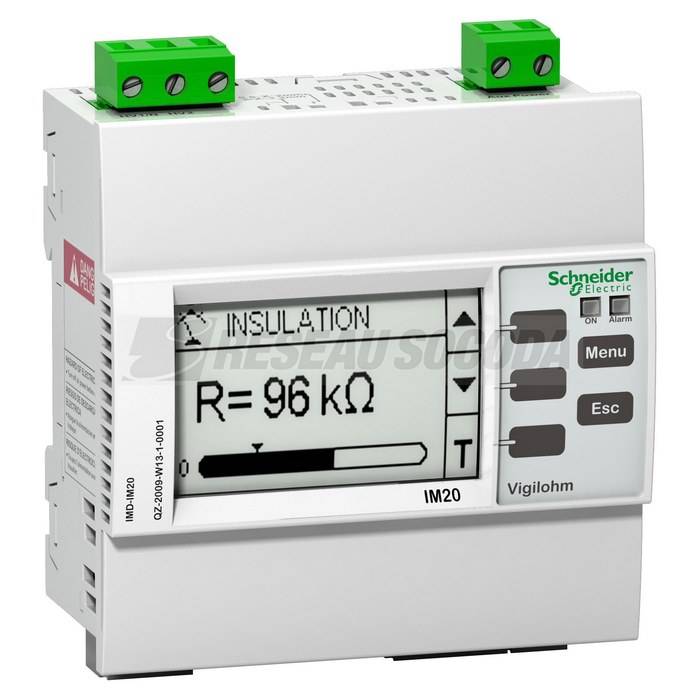

Vigilohm - contrôleur permanent d'isolement - hôpital et surveillance transfo.

Contrôleur isolement transfo.

Code article : SCHIMD-IM20-H

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	8 342,2560 € / U


	Prix unitaire net HT
	3 329,5751 € / U
	soit :
	3 995,4901 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480321702
Réf. fabricant : IMD-IM20-H

Informations complémentaires :
Vigilohm - contrôleur permanent d'isolement - hôpital et
surveillance transfo. - dispositif de contrôle d'isolement
- H110mmxL96mmxP59mm - montage : rail DIN, panneau - IP52

Caractéristique d'environnement :	Exposition à la chaleur humide hors fonctionnement se conformer à CEI 60068-2-30Exposition

Signalisation locale :	Vert voyant lumineux: résistance d'isolement satisfaisanteOrange voyant lumineux: inférieu

Type de mesure :	Résistance isolation du réseau - plage de mesure: 1 kOhmà10 MOhmHistorique des alarmes

Langue utilisateur :	RusseEspagnolFrançaisChinoisAllemandPortugaisAnglaisItalien

Tension du réseau :	0à230áV - CA à 50/60 Hz (phase-neutre) 0à100áV - CC

Auxiliary supply voltage :	125à250 V CC +/- 15 %110à230 V CA 50/60 Hz +/- 15 %

Normes :	CEI 61010-1IEC 61557-8CEI 60364-7-710CEI 61326-2-4

Fonction d'entrée :	Inhibition d'injection: 24 V CC 5ámA

Mode de raccordement :	Bornier débrochable à vis0,2à2,5ámm²

Type de produit ou équipement :	Dispositif de contrôle d'isolement

Output contact :	1áF/O standard ou sans défaillance

Breaking capacity :	250 V - CA à 6áA12à24 V - CC à 6áA

Régulation rohs chine :	Déclaration RoHS pour la Chine

Directive rohs ue :	Conforme Déclaration RoHS UE

Internal impedance :	110 kOhm - CA à 50/60 Hz

Tenue diélectrique :	4000áV - CA5500áV - CC

Mode d'installation :	EncliquetableSuspendu

Réglage du seuil :	Erreur: 50à500 kOhm

Type d'afficheur :	Affichage numérique

Fonction :	pour réseaux mixtes

Enregistrement de données :	Journaux d'alarme

Régulation reach :	Déclaration REACh

Degré de protection ip :	Face avant: IP52

Support de montage :	Rail DINPanneau

Matière :	Thermoplastique

Finition du raccordement électrique :	borne à vis

Type d'installation :	Intérieure

Certifications du produit :	DNVEACBVCE

Température de l'air ambiant en fonctionnement :	-25à55á°C

Température ambiante de stockage :	-40à70á°C

Gamme :	Vigilohm

Courant de mesure :	0à0,2ámA

Poids de l'emballage 2 :	4,254ákg

Application :	Hôpital

Poids :	0,25ákg

Hauteur de l'emballage 1 :	10,5ácm

Largeur de l'emballage 1 :	13,5ácm

Longueur de l'emballage 1 :	16,5ácm

Garantie :	18 mois

Nom de l'appareil :	IM20-H

Temps de réponse :	<= 1 s

Test de fonctionnement :	Manuel

Protocole de communication :	Modbus

Hauteur :	110ámm

Puissance consommée en va :	12áVA

Port de communication :	RS485

Largeur :	96ámm

Profondeur :	59ámm

Poids de l'emballage (kg) :	466ág

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur (mm) :	110,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	230,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	230,0

Tension d'alimentation de courant nominal us cc (v) :	125,0

Valeur de fonctionnement impédance 1 (kohm) :	110,0

Tension de mesure :	25áV

Largeur (mm) :	96,0

Profondeur (mm) :	59,0

Fréquence assignée (hz) :	60,0

Valeur de fonctionnement impédance 2 (kohm) :	50,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Affichage de la valeur d'isolation :	Oui

Mémorisation possible des défaillances :	Oui

Tension assignée (ue) (v) :	0,0

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Schéma de liaison à la terre :	IT

Type de tension d'actionnement :	AC

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	8

Qc unité :	1

Qc carton :	8

Mots clés : IMD-IM20-H -IM20-H IMD-IM20-H Vigilohm controleur permanent d'isolement hopital et surveillance tran contrôleur isolement hôpital transfo imdim20h 3606480321702 schimd-im20-h
