Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

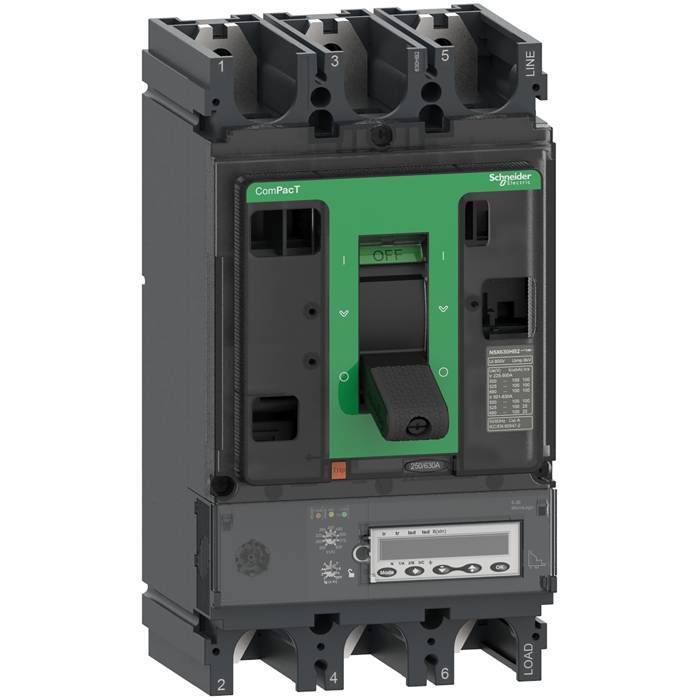

ComPacT NSX630R - Disjoncteur - MicroLogic 6.3EM 500A - 3P3D - 200kA - fixe

Disj ML6.3M 3P3D 500A NSX630R

Code article : SCHC63R36M500

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11 962,7280 € / U


	Prix unitaire net HT
	4 774,5839 € / U
	soit :
	5 729,5007 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481988881
Réf. fabricant : C63R36M500

Fabriqué en France

Informations complémentaires :
Le disjoncteur moteur NSX630R est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 6.3EM 500A, 3P3D PdC R, perform. 200kA 380/415V,
il dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	500 A à 65 °C

Indice de protection (ip) :	IP40

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	200 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA Icu à 380/415 V CA 50/

Pouvoir de coupure nominal en court-circuit de service (ics) :	200 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA à 380/415 V CA 50/60 Hz se

Plage de réglage de la temporisation de la protection longue durée (tr) :	10 s à 7,2 x Irpour type 10120 s à 1,5 x Irpour type 520 s à 7,2 x Irpour type 20240 s à 1

Communication des données :	Demande de courant et puissanceHistoriques temps emboutissage et tableaux des événementsIn

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Durée de vie électrique :	2000 cycle à 690 V In6000 cycle à 690 V In/24000 cycle à 440 V In8000 cycle à 440 V In/2

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Protection moteur supplémentaire :	Rotor caléDéséquilibre de phasesDurée démarrage prolongéeCharge incomplète

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouceActivation Ig on/off

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

Nom du déclencheur :	Micrologic 6.3 E-M

Type de mesure :	Compteur d'énergie

Niveau de performance :	R 200 kA 415 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	500 A à 65 °C

Type d'afficheur :	Afficheur LCD

Plage de réglage du déclencheur de court-circuit non retardé (a) :	6500,0 6500,0

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	EACCCCMarine

Technique de déclenchement :	électronique

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...500 A

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Tension de fonctionnement normale (v) :	690,0 690,0

Réglage de courant du déclencheur de surcharge (a) :	250,0 500,0

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Nom de l'appareil :	NSX630R

Classe de déclenchement moteur :	5302010

(tg) ground-fault protection time delay adjustment range :	00,4 s

Poids de l'emballage (kg) :	5,81 kg

Hauteur de l'emballage 1 :	15,2 cm

Largeur de l'emballage 1 :	15,2 cm

Longueur de l'emballage 1 :	29,2 cm

Garantie :	18 mois

Application :	Moteur

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	6500 A

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	6,2 kg

Humidité relative :	095 %

Pas" de raccordement :	45 mm

Largeur (mm) :	140,0

Hauteur (mm) :	255,0

Profondeur (mm) :	110,0

Courant permanent nominal (iu) (a) :	500,0

Courant de commutation de court-circuit limite nominal icu à 400 v, ca (ka) :	200,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Pertes de puissance :	25 W

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec protection thermique :	Oui

Sensible à une défaillance de phase :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic fixe c63r36m500 3606481988881 schc63r36m500
