Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

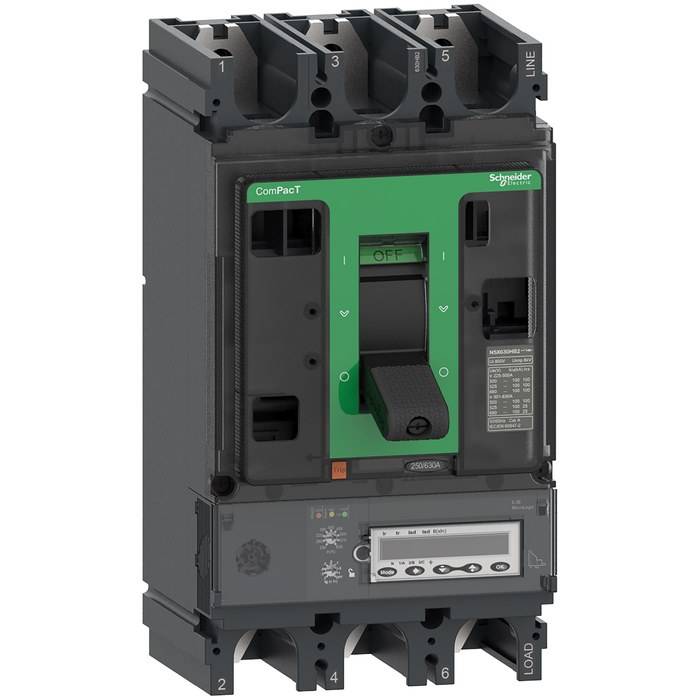

ComPacT NSX630R - Disjoncteur - MicroLogic 6.3E 630A - 3P3D - 200kA - fixe

Disj ML6.3E 3P3D 630A NSX630R

Code article : SCHC63R36E630

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	14 911,8720 € / U


	Prix unitaire net HT
	5 951,6512 € / U
	soit :
	7 141,9814 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481988829
Réf. fabricant : C63R36E630

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX630R est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électro. MicroLogic
6.3E 630A, 3P3D PdC R, perform. 200kA 380/415Vca 50/60Hz,
il dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	630 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de poles :	3

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	200 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA Icu à 380/415 V CA 50/

Pouvoir de coupure nominal en court-circuit de service (ics) :	200 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA à 380/415 V CA 50/60 Hz se

Communication des données :	Historiques temps emboutissage et tableaux des événementsMaximètres/minimètresParamètres d

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	2000 cycle à 690 V In6000 cycle à 690 V In/24000 cycle à 440 V In8000 cycle à 440 V In/2

Altitude de fonctionnement :	0 2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15 400 s à 1,5 x Ir0,35 11 s à 7,2 x Ir0,5 16 s à 6 x Ir

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouceActivation Ig on/off

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0 0,4 s I²t=off0,1 0,4 s I²t=on

(tg) ground-fault protection time delay adjustment range :	0 0,4 s I²t=off0,1 0,4 s I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection courte durée tsd :	Réglable 5 positions

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

Type de mesure :	Compteur d'énergie

Niveau de performance :	R 200 kA 415 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 6.3 E

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	630 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5 à 11 x In

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	EACCCCMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...630 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 11 x In

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle ?t :	Réglable

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Nom de l'appareil :	NSX630R

Pertes de puissance :	39,69 W

Poids de l'emballage (kg) :	5,79 kg

Hauteur de l'emballage 1 :	15,2 cm

Largeur de l'emballage 1 :	15,2 cm

Longueur de l'emballage 1 :	29,2 cm

Garantie :	18 mois

Raccordement amont :	Facade

Raccordement aval :	Facade

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	6,2 kg

Humidité relative :	0 95 %

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	6300,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	9450,0

Pas" de raccordement :	45 mm

Courant permanent nominal (iu) (a) :	630,0

Réglage de courant du déclencheur de surcharge (a) :	250,0

Position du raccordement de circuit principal :	avant

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	200,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Zone de verrouillage sélectif logique zsi :	Avec

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic fixe c63r36e630 3606481988829 schc63r36e630
