Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

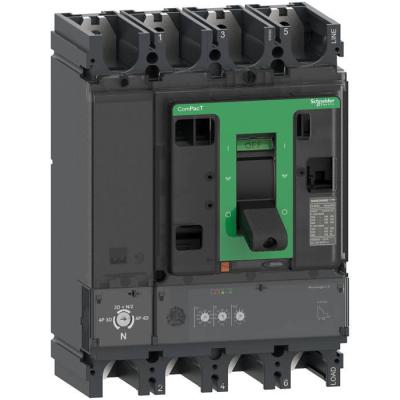

ComPacT NSX400R - Disjoncteur - MicroLogic 2.3 400A - 4P4D - 200kA - fixe

Disj ML2.3 400A 4P4D NSX400R

Code article : SCHC40R42D400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	10 791,8400 € / U


	Prix unitaire net HT
	4 307,2572 € / U
	soit :
	5 168,7086 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481988904
Réf. fabricant : C40R42D400

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX400R est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électro. MicroLogic
2.3 400A, 4P4D PdC R, perform. 200kA 380/415Vca 50/60Hz, il
dispose d'une commande par maneton pour un montage sur
platine.

Information sur les exemptions rohs :	Oui

Largeur :	185ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	200ákA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200ákA à 380/415 V CA 50/60 Hz se

Pouvoir de coupure ultime en court-circuit (icu) :	200ákA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200ákA Icu à 380/415 V CA 50/

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	3000ácycle à 690 V In6000ácycle à 690 V In/26000ácycle à 440 V In12000ácycle à 440 V In/2

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Plage de réglage de la temporisation de la protection longue durée (tr) :	11ás à 7,2 x Ir16ás à 6 x Ir400ás à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle :

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Niveau de performance :	R 200ákA 415 V CA

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Nom du déclencheur :	Micrologic 2.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	400áA à 40á°C

Calibre du déclencheur :	400áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Pôles protégés :	3t + N/23t4t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	MarineEACCCC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000ácycle

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160à400 A

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	7,593ákg

Nom de l'appareil :	NSX400R

Hauteur de l'emballage 1 :	15,2ácm

Largeur de l'emballage 1 :	20,3ácm

Longueur de l'emballage 1 :	29,2ácm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Pertes de puissance :	19,2áW

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Hauteur (h) :	255ámm

Profondeur (p) :	110ámm

Poids :	7,9ákg

Humidité relative :	0à95á%

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	4000,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	4800,0

Pas" de raccordement :	45ámm

Courant permanent nominal (iu) (a) :	400,0

Réglage de courant du déclencheur de surcharge (a) :	360,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	200,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Indice de protection (ip) :	IP40

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic fixe c40r42d400 3606481988904 schc40r42d400
