Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

ComPacT NSX400H - Disjoncteur - MicroLogic 2.3 400A - 3P3D - 70kA - fixe

NSX400H disj ML2.3 400A 3P3D

Code article : SCHC40H32D400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	8 240,3520 € / U


	Prix unitaire net HT
	3 288,9031 € / U
	soit :
	3 946,6837 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482002784
Réf. fabricant : C40H32D400

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX400H est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.3 400A, 3P3D PdC H, niveau de perf. 70kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Calibre du déclencheur :	400 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA à 240 V CA 50/60 Hz se conformer à UL 50865 kA à 480 V CA 50/60 Hz se conformer à UL

Pouvoir de coupure nominal en court-circuit de service (ics) :	11 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 660/690 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	3000 cycle à 690 V In6000 cycle à 690 V In/26000 cycle à 440 V In12000 cycle à 440 V In/2

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable 9 positions

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	H 70 kA 415 V CA

Nom du déclencheur :	Micrologic 2.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	400 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160400 A

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	12,011 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	5,654 kg

Nom de l'appareil :	NSX400H

Poids :	6,05 kg

Garantie :	18 mois

Pertes de puissance :	19,2 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Humidité relative :	095 %

Pas" de raccordement :	45 mm

Hauteur de l'emballage 1 :	15 cm

Largeur de l'emballage 1 :	16 cm

Longueur de l'emballage 1 :	29 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S04

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	2

Qc unité :	1

Qc carton :	2

Mots clés : compact nsx disjoncteur micrologic fixe c40h32d400 3606482002784 schc40h32d400

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 288,9031 € / U HT
3 946,6837 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH29370 NSX630 verrou 3 cadenas amov 3303430293705		24,0383 € / U HT 28,8460 € / U TTC

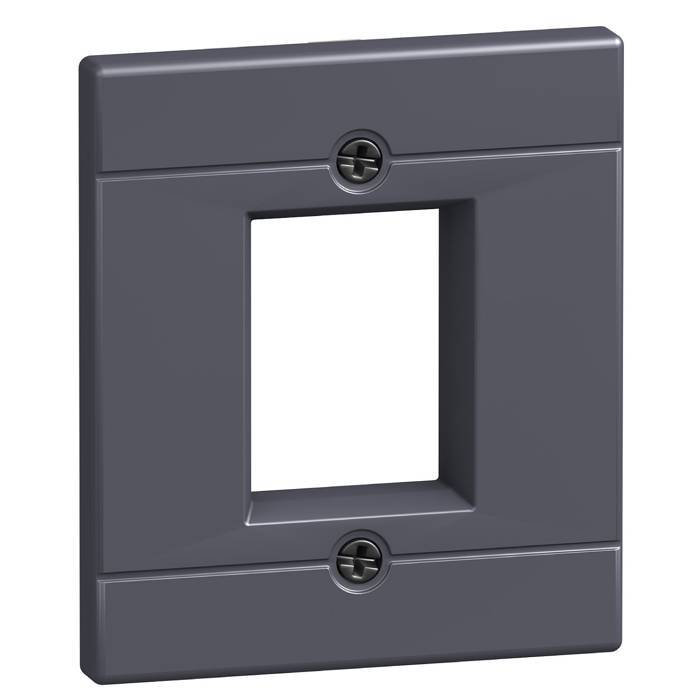

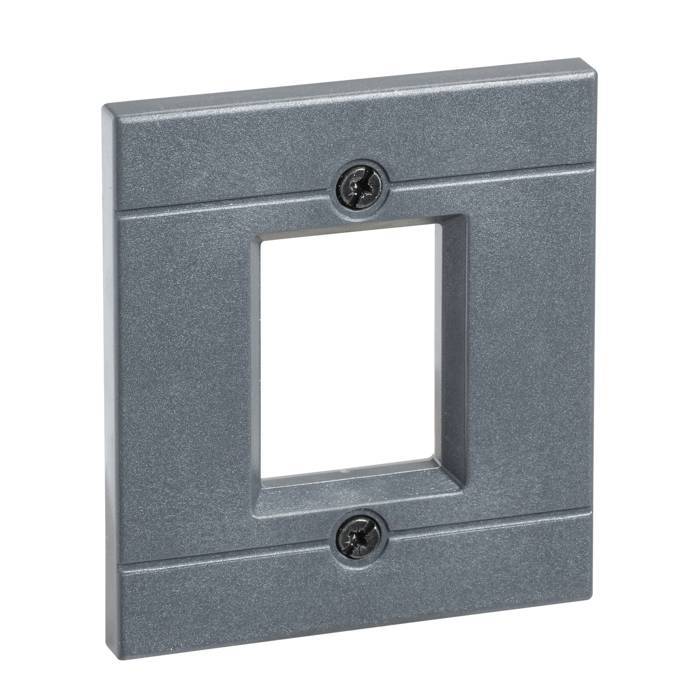

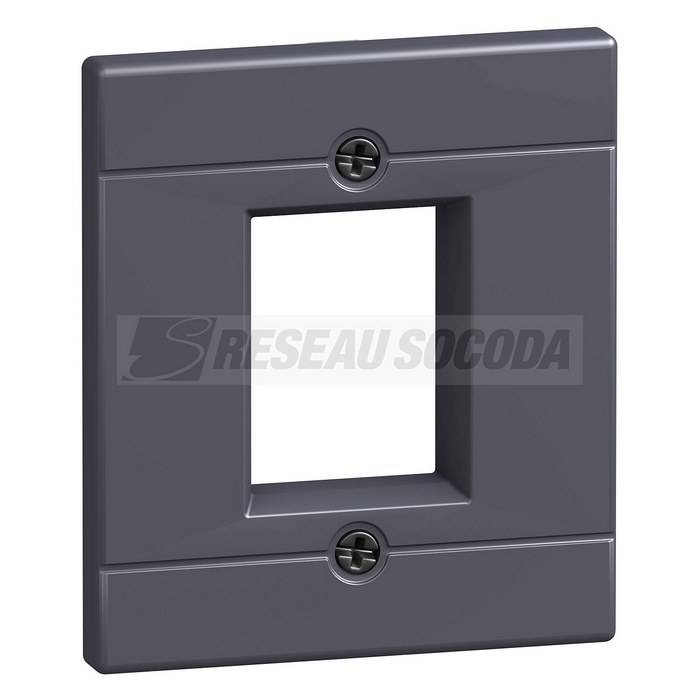

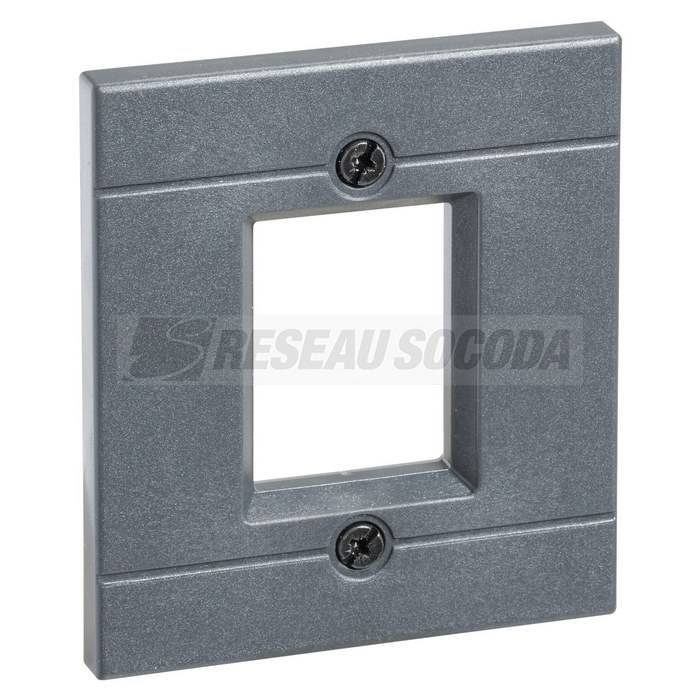

	SCHLV429316 Cadre bloc vigi IP40 NSX250 3606480021145		23,3007 € / U HT 27,9608 € / U TTC

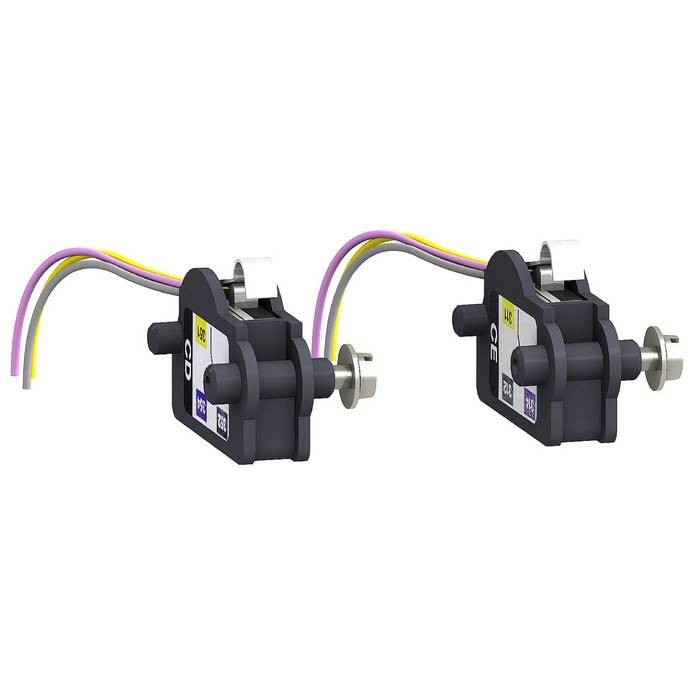

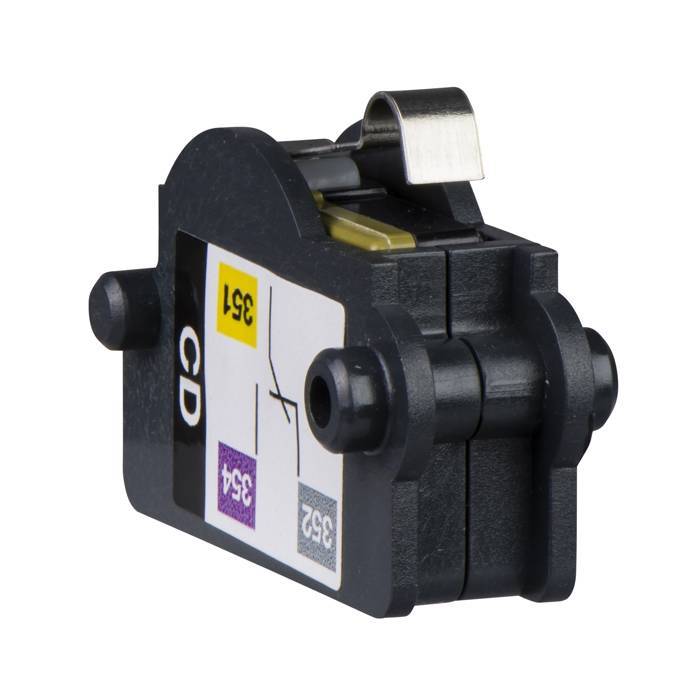

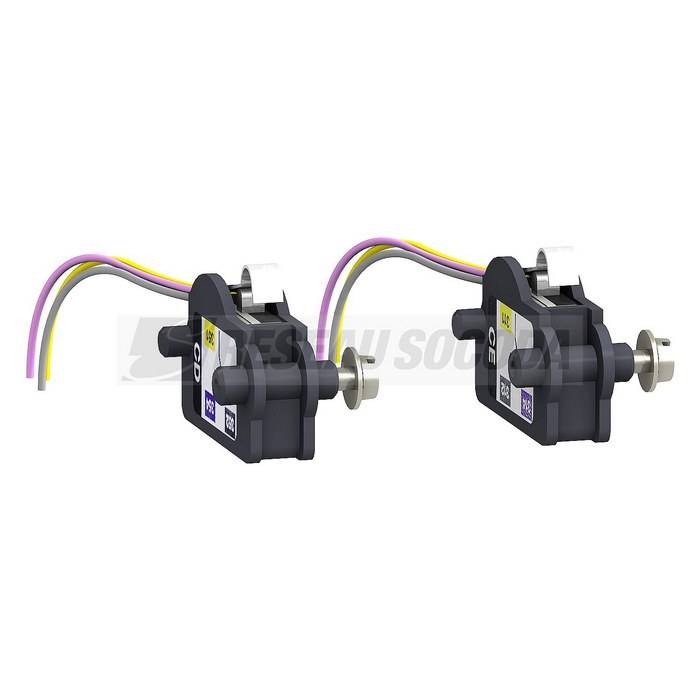

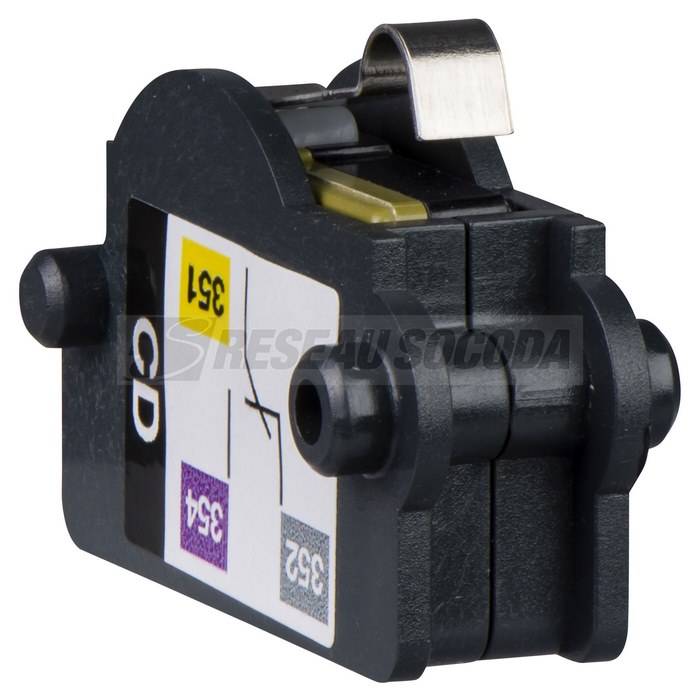

	SCHLV429287 Contact châssis CE/CD NSX630 3606480021602		100,3296 € / U HT 120,3955 € / U TTC

	SCHLV429286 Verrouillage châssis NSX630 3606480021343		98,3564 € / U HT 118,0277 € / U TTC

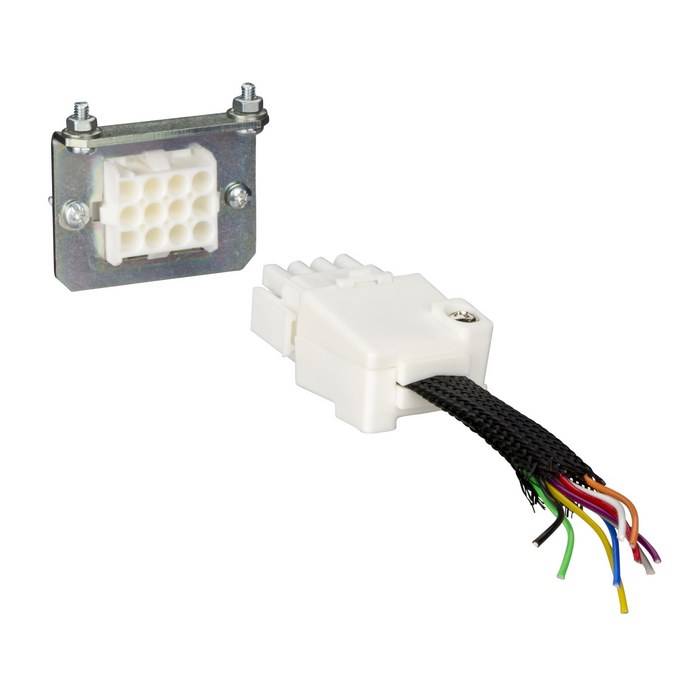

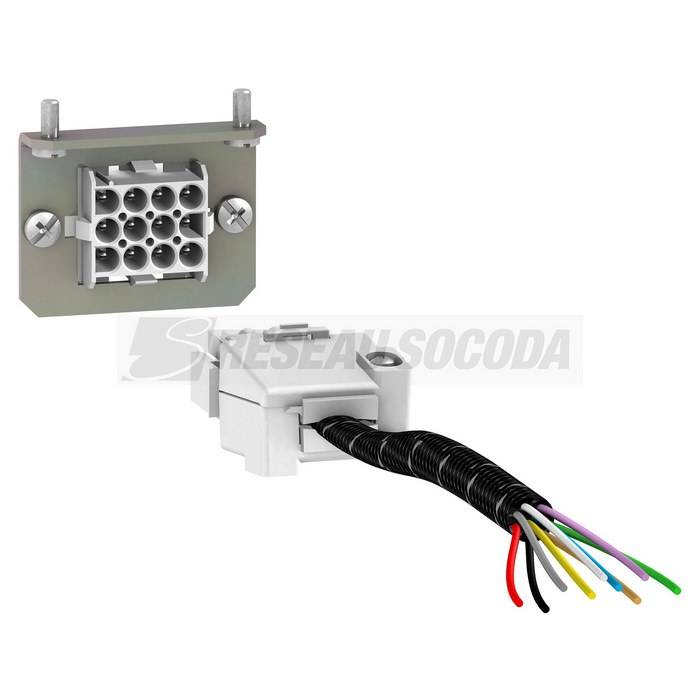

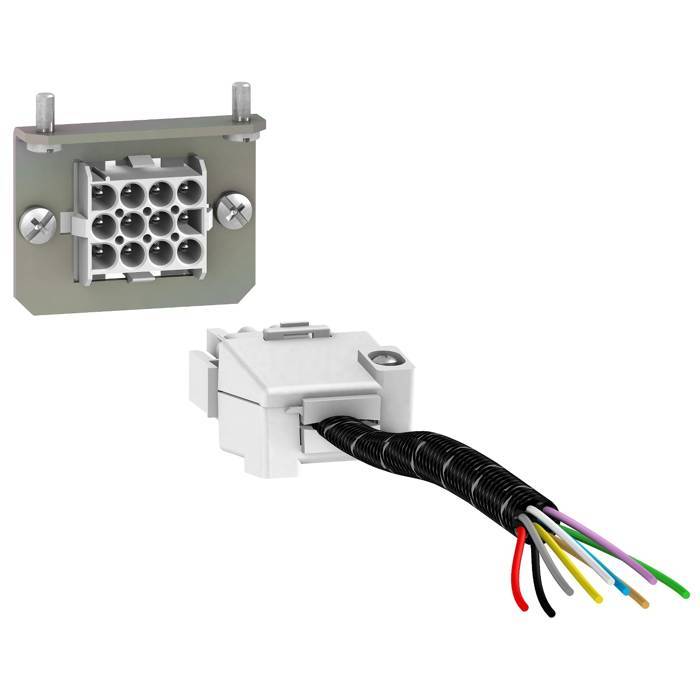

	SCHLV429273 Prise fixe 9 fils socle NSX630 3606480021572		43,5122 € / U HT 52,2146 € / U TTC

	SCHLV429272 Bloc transfo 3P 100/5A NSX630 3606480021565		111,2543 € / U HT 133,5052 € / U TTC

	SCHLV429226 10 étiquettes repérage NSX630 3606480026133		20,9108 € / U HT 25,0930 € / U TTC

	SCHC40H32M320 NSX400H disj ML2.3M 320A 3P3D 3606482002821		3 692,0414 € / U HT 4 430,4497 € / U TTC

	SCHC40H32D250 NSX400H disj ML2.3 250A 3P3D 3606482002777		3 382,8626 € / U HT 4 059,4351 € / U TTC

	SCH42888 SERR PROFALUX KS5B24D4Z 3303430428886		75,3945 € / U HT 90,4734 € / U TTC

	SCH42878 2 SERR PROFALUX KS5B24D4Z 3303430428787		111,2719 € / U HT 133,5263 € / U TTC

	SCH41950 2 SERR RONIS 1351B.500 3303430419501		88,9777 € / U HT 106,7732 € / U TTC

	SCH41940 SERR RONIS 1351B.500 3303430419402		59,3580 € / U HT 71,2296 € / U TTC

	SCH29452 NSX contact aux. OF/SD/SDE/SDV 3303430294528		69,0928 € / U HT 82,9114 € / U TTC

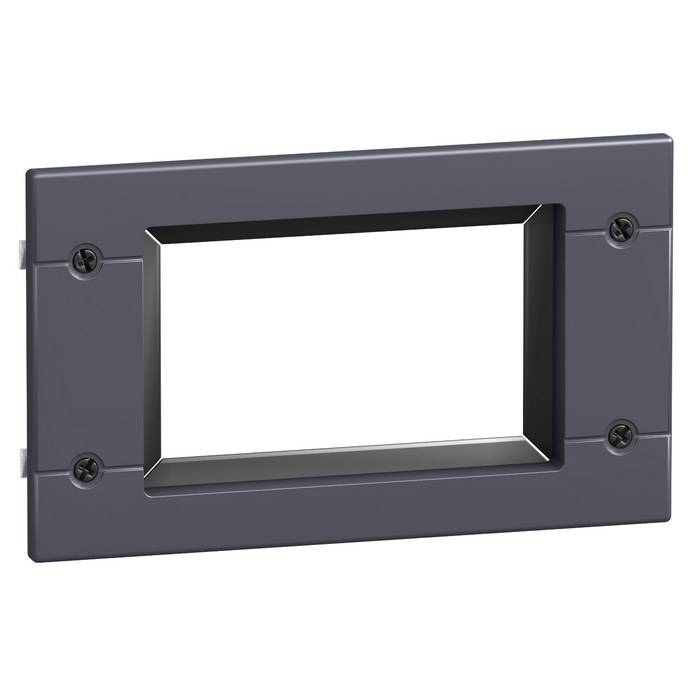

	SCHLV429318 Cadre bloc vigi 225 IP40 3606480021169		43,0621 € / U HT 51,6745 € / U TTC
