Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

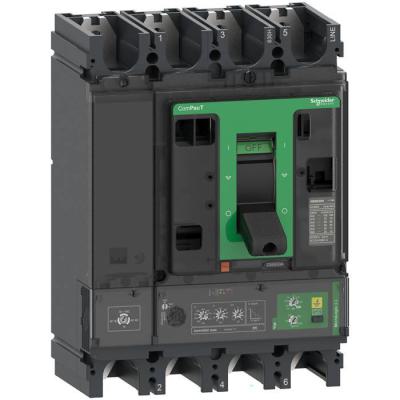

ComPacT NSX400H - Disjoncteur Vigi - MicroLogic 4.3 400A - 4P4D - 70kA - fixe

NSX400H DISJV 4P4D MIC4.3 400A

Code article : SCHC40H44V400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	16 410,8400 € / U


	Prix unitaire net HT
	6 549,9218 € / U
	soit :
	7 859,9062 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994172
Réf. fabricant : C40H44V400

Informations complémentaires :
Le disjoncteur Vigi NSX400H est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 4.3 400A, 4P4D PdC H, niveau de perf. 70kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Calibre du déclencheur :	400 A à 40 °C

Tension assignée :	440 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	100 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-270 kA Icu à 380/415 V CA 50/6

Pouvoir de coupure nominal en court-circuit de service (ics) :	100 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-270 kA à 380/415 V CA 50/60 Hz se

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Durée de vie électrique :	6000 cycle à 440 V In12000 cycle à 440 V In/2

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif In

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Plage de réglage de la sensibilité de la protection différentielle (in) :	300 mA500 mA1 A3 A5 A10 A

Type de produit ou équipement :	Disjoncteur différentiel

Plage réglage de la temporisation de la protection différentielle (t) :	0 ms60 ms150 ms500 ms1 s

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

(ui) tension assignée d'isolement :	500 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	H 70 kA 415 V CA

Nom du déclencheur :	Micrologic 4.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	400 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Pôles protégés :	4t3t3t + N/2

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Protection différentielle :	Intégrée

Type :	Classe A

Réglage de la sensibilité de la protection différentielle in :	Réglable

Nom de l'appareil :	NSX400H

Garantie :	18 mois

Position du pôle neutre :	Gauche

Pertes de puissance :	25,6 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Poids :	2,4 kg

Humidité relative :	095 %

Fonctions de protection du déclencheur :	LSoIR

Pas" de raccordement :	45 mm

Profondeur (p) :	86 mm

Poids de l'emballage (kg) :	10 kg

Hauteur de l'emballage 1 :	15 cm

Largeur de l'emballage 1 :	20 cm

Longueur de l'emballage 1 :	26 cm

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur vigi micrologic fixe c40h44v400 3606481994172 schc40h44v400
