Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX400F - Disjoncteur Vigi - MicroLogic 4.3 400A - 3P3D - 36kA - fixe

NSX400F DISJV 3P3D MIC4.3 400A

Code article : SCHC40F34V400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	12 588,5640 € / U


	Prix unitaire net HT
	5 009,5037 € / U
	soit :
	6 011,4044 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994073
Réf. fabricant : C40F34V400

Informations complémentaires :
Le disjoncteur Vigi NSX400F est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 4.3 400A, 3P3D PdC F, perf. 36kA 380/415V, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	400 A à 40 °C

Tension assignée :	440 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	40 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA Icu à 380/415 V CA 50/60

Pouvoir de coupure nominal en court-circuit de service (ics) :	40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se c

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Durée de vie électrique :	6000 cycle à 440 V In12000 cycle à 440 V In/2

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif In

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Plage de réglage de la sensibilité de la protection différentielle (in) :	300 mA500 mA1 A3 A5 A10 A

Type de produit ou équipement :	Disjoncteur différentiel

Plage réglage de la temporisation de la protection différentielle (t) :	0 ms60 ms150 ms500 ms1 s

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

(ui) tension assignée d'isolement :	500 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 415 V CA

Nom du déclencheur :	Micrologic 4.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	400 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	12,482 kg

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Protection différentielle :	Intégrée

Type :	Classe A

Réglage de la sensibilité de la protection différentielle in :	Réglable

Nom de l'appareil :	NSX400F

Poids :	2,05 kg

Poids de l'emballage (kg) :	5,81 kg

Largeur de l'emballage 1 :	15,5 cm

Garantie :	18 mois

Pertes de puissance :	25,6 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Fonctions de protection du déclencheur :	LSoIR

Pas" de raccordement :	45 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	29 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S04

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	2

Qc unité :	1

Qc carton :	2

Mots clés : compact nsx disjoncteur vigi micrologic fixe c40f34v400 3606481994073 schc40f34v400

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

5 009,5037 € / U HT
6 011,4044 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC40F37E400 NSX400F DISJV 3P3D MIC7.3 400A 3606481994646		5 461,0503 € / U HT 6 553,2604 € / U TTC

	SCHC40F44V400 NSX400F DISJV 4P4D MIC4.3 400A 3606481994097		5 874,1940 € / U HT 7 049,0328 € / U TTC

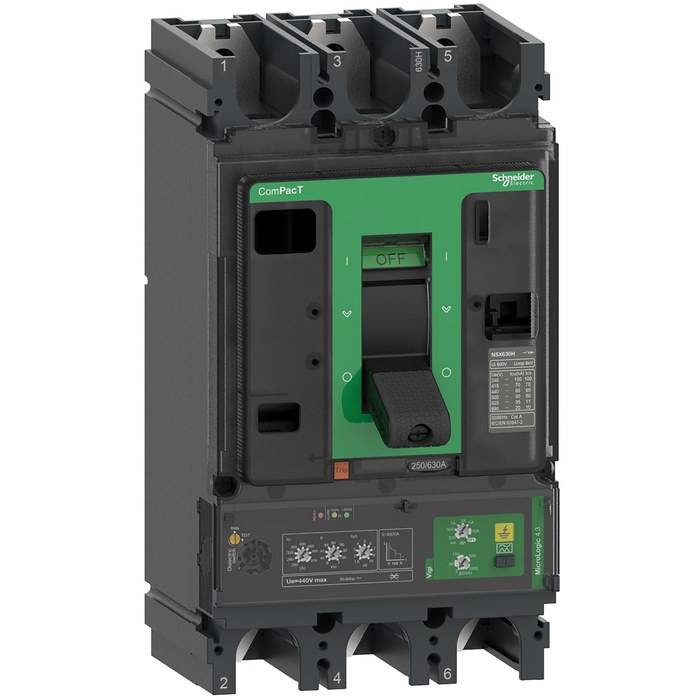

	SCHC40H34V400 NSX400H DISJV 3P3D MIC4.3 400A 3606481994158		5 646,7351 € / U HT 6 776,0821 € / U TTC

	SCHC40H44V400 NSX400H DISJV 4P4D MIC4.3 400A 3606481994172		6 549,9218 € / U HT 7 859,9062 € / U TTC

	SCHC40N34V400 NSX400N DISJV 3P3D MIC4.3 400A 3606481994110		5 145,9671 € / U HT 6 175,1605 € / U TTC

	SCHC40N44V400 NSX400N DISJV 4P4D MIC4.3 400A 3606481994134		6 071,2368 € / U HT 7 285,4842 € / U TTC

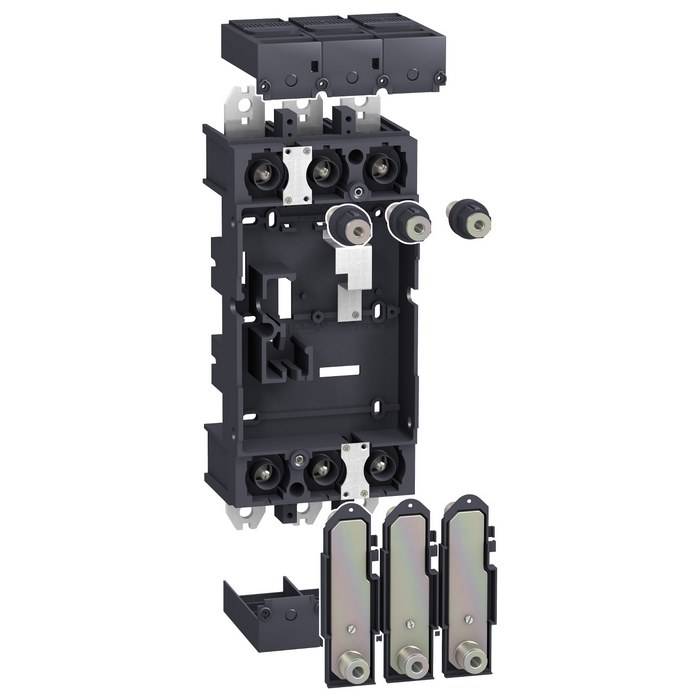

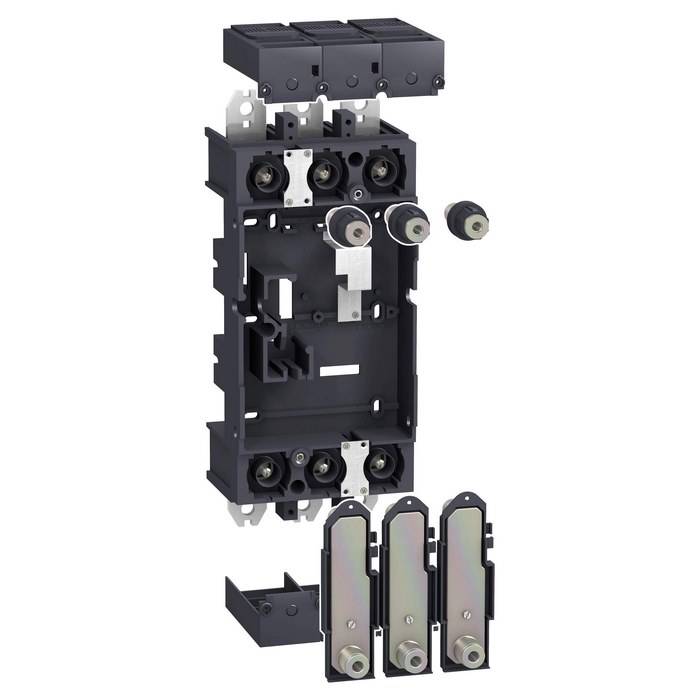

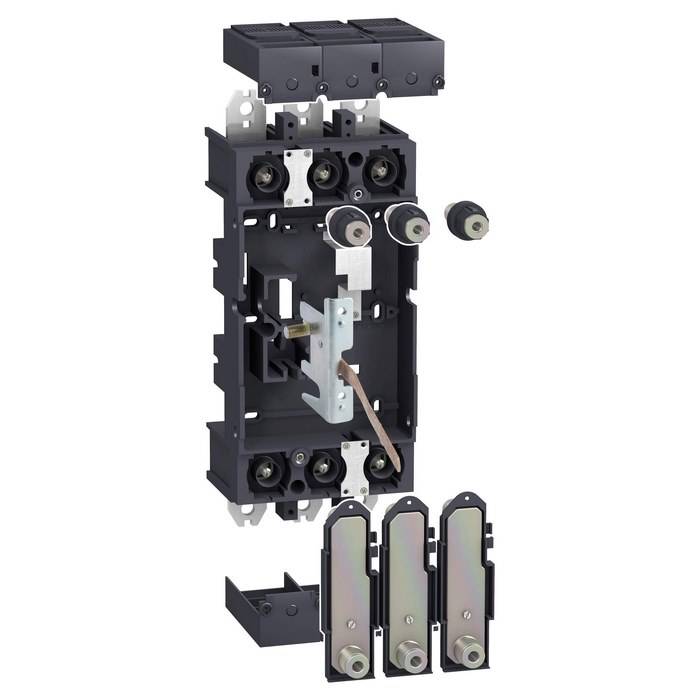

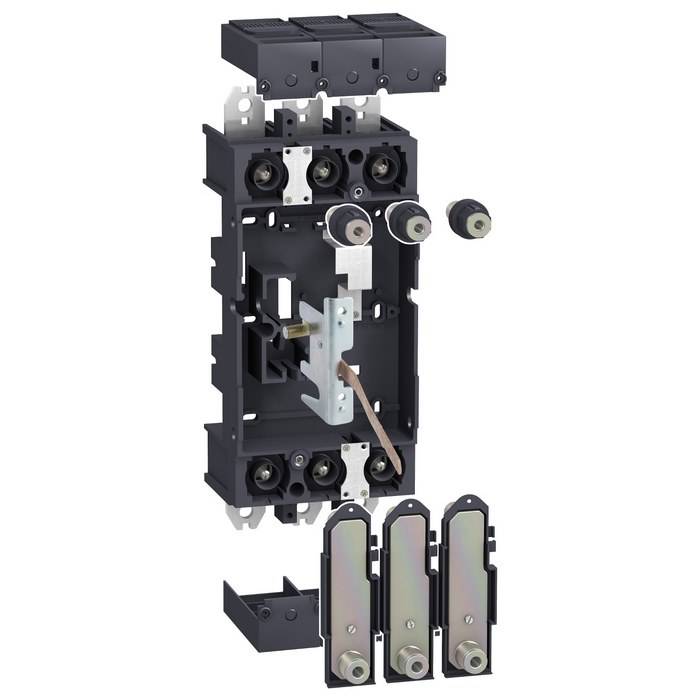

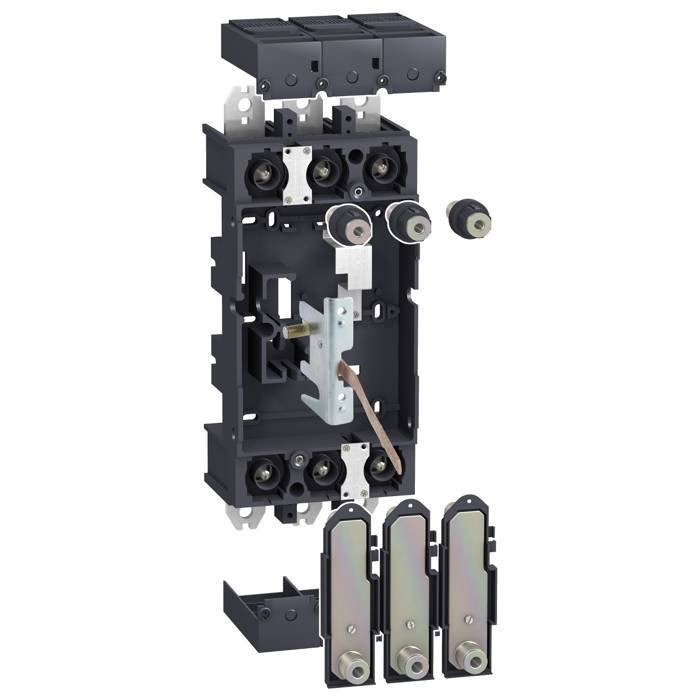

	SCHLV432540 Kit débro socle Vigi 3P NSX630 3606480021008		728,8264 € / U HT 874,5917 € / U TTC
