Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

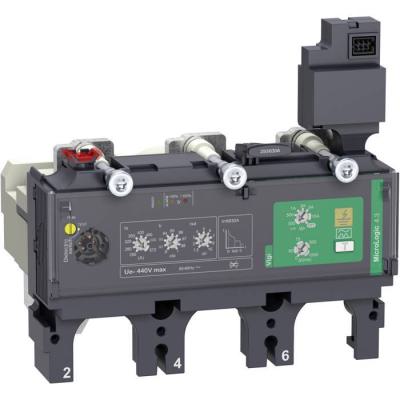

ComPacT NSX - Déclencheur MicroLogic 4.3 Vigi 400A - 3P3D pour NSX400-630

NSX400 DECL MIC4.3 3P3D 400A

Code article : SCHC4034V400

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	8 559,6480 € / U


	Prix unitaire net HT
	3 406,2335 € / U
	soit :
	4 087,4802 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994196
Réf. fabricant : C4034V400

Informations complémentaires :
Le déclencheur électronique MicroLogic 4.3 Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 400A, en 3P3D, ce dispositif
assure une protection de surcharge long-retard et
instantanée.

Type :	Type A

Gamme :	ComPacT nouvelle génération

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Type de produit ou équipement :	Unité de contrôle

Nom du déclencheur :	Micrologic 4.3

Type de déclencheur :	Électronique

Compatibilité de gamme :	ComPacT nouvelle génération NSX630ComPacT nouvelle génération NSX400

Application :	Distribution

Description des pôles :	3P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LSoIR

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Calibre du déclencheur :	400 A à 40 oC

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,4?1 x In

Réglage de la temporisation de la protection longue durée tr :	Fixe

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage du seuil de protection courte durée isd :	Réglable

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Protection différentielle :	Intégrée

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	3 A1 A300 mA500 mA5 A10 A

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif I?n

Réglage de la temporisation de la protection différentielle :

Plage réglage de la temporisation de la protection différentielle (?t) :	500 ms60 ms1 s150 ms0 ms

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Normes :	CEI 60947-2EN 60947-2UL 508NEMA AB1

Certifications du produit :	EACCBCCC

Classe de protection contre les chocs électriques :	Classe II

Degré de pollution :	3 se conformer à CEI 60947-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,864 kg

Hauteur de l'emballage 1 :	17 cm

Largeur de l'emballage 1 :	21 cm

Longueur de l'emballage 1 :	25 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	2

Poids de l'emballage 2 :	4,104 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Courant permanent nominal (iu) (a) :	400,0

Nombre de pôles :	3,0

Fonction déclencheur de court-circuit :	retardé

Réglage de courant du déclencheur de surcharge (a) :	160,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	440,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	440,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Finition de la protection du moteur :	déclencheur électronique

Type de tension d'actionnement :	AC

Qc unité :	1

Qct :	CT

Qc carton :	2

Mots clés : compact nsx déclencheur micrologic vigi c4034v400 3606481994196 schc4034v400
