Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX250R - Disjoncteur - MicroLogic 2.2M 150A - 3P3D - 200kA - fixe

Disj ML2.2M 150A 3P3D NSX250R

Code article : SCHC25R32M150

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 074,6440 € / U


	Prix unitaire net HT
	2 025,4004 € / U
	soit :
	2 430,4805 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001411
Réf. fabricant : C25R32M150

Informations complémentaires :
Le disjoncteur moteur NSX250R est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 2.2M 150A, 3P3D PdC R, perform. 200kA 380/415V,
il dispose d'une commande par maneton pour un montage sur
platine.

Information sur les exemptions rohs :	Oui

Largeur :	105ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	200ákA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200ákA à 380/415 V CA 50/60 Hz se

Pouvoir de coupure ultime en court-circuit (icu) :	200ákA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200ákA Icu à 380/415 V CA 50/

Plage de réglage de la temporisation de la protection longue durée (tr) :	10ás à 7,2 x Irpour type 10120ás à 1,5 x Irpour type 520ás à 7,2 x Irpour type 20240ás à 1

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Durée de vie électrique :	5000ácycle à 690 V In10000ácycle à 690 V In/210000ácycle à 440 V In20000ácycle à 440 V In/

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Protection moteur supplémentaire :	Déséquilibre de phases

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle :

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Niveau de performance :	R 200ákA 415 V CA

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2 M

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	150áA à 65á°C

Calibre du déclencheur :	150áA à 65á°C

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCMarineEAC

Technique de déclenchement :	électronique

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	70...150 A

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Nom de l'appareil :	NSX250R

Poids de l'emballage (kg) :	2,08ákg

Poids de l'emballage 2 :	8,32ákg

Garantie :	18 mois

Application :	Moteur

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	2250 A

Hauteur (h) :	161ámm

Poids :	2,4ákg

Humidité relative :	0à95á%

Plage de réglage du déclencheur de court-circuit non retardé (a) :	2250,0

Pertes de puissance :	6,3áW

Pas" de raccordement :	35ámm

Classe de déclenchement moteur :	20105

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	11ácm

Largeur de l'emballage 1 :	14ácm

Longueur de l'emballage 1 :	20ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur (mm) :	161,0

Courant permanent nominal (iu) (a) :	150,0

Tension de fonctionnement normale (v) :	690,0

Réglage de courant du déclencheur de surcharge (a) :	150,0

Courant de commutation de court-circuit limite nominal icu à 400áv, ca (ka) :	200,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Profondeur (mm) :	86,0

Indice de protection (ip) :	IP40

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Nombre de pôles :	3,0

Avec protection thermique :	Oui

Sensible à une défaillance de phase :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur micrologic fixe c25r32m150 3606482001411 schc25r32m150

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 025,4004 € / U HT
2 430,4805 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

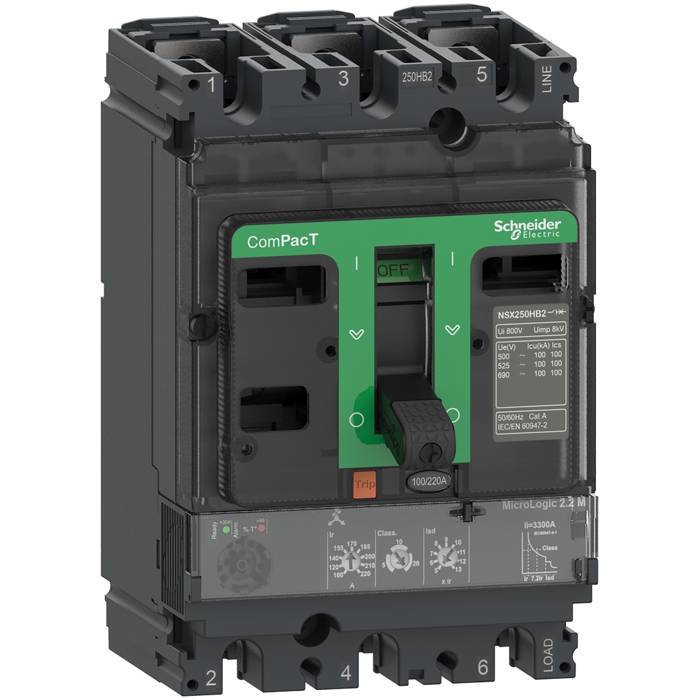

	SCHC25H32M150 NSX250H disj ML2.2M 150A 3P3D 3606481999207		1 548,3400 € / U HT 1 858,0080 € / U TTC

	SCHC25H32M220 NSX250H disj ML2.2M 220A 3P3D 3606481999214		1 781,4745 € / U HT 2 137,7694 € / U TTC

	SCHC25R32D160 Disj ML2.2 160A 3P3D NSX250R 3606482000964		2 256,9612 € / U HT 2 708,3534 € / U TTC

	SCHC25R32M220 Disj ML2.2M 220A 3P3D NSX250R 3606482001428		2 144,6675 € / U HT 2 573,6010 € / U TTC

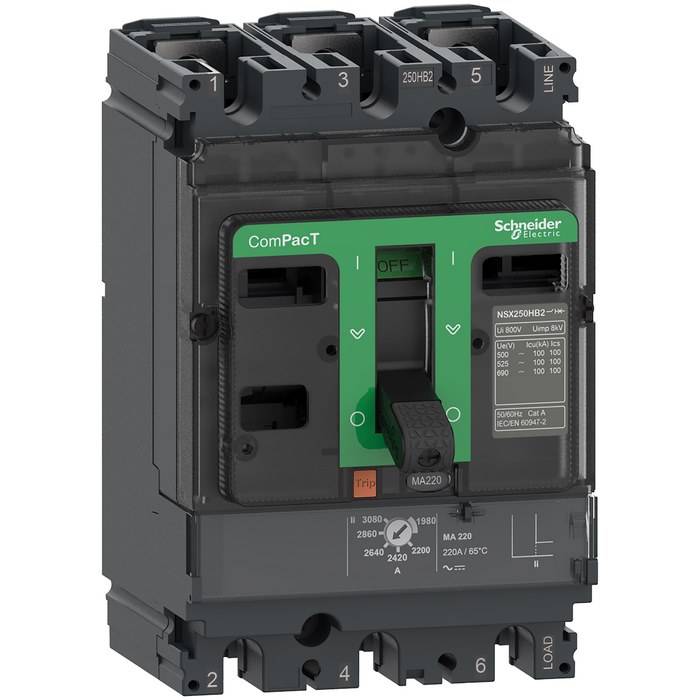

	SCHC25R3MA150 Disj MA 150A 3P3D NSX250R 3606482001367		1 800,5256 € / U HT 2 160,6307 € / U TTC
