Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX250R - Disjoncteur - MA 150A - 3P3D - 200kA - montage fixe

Disj MA 150A 3P3D NSX250R

Code article : SCHC25R3MA150

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	4 511,2200 € / U


	Prix unitaire net HT
	1 800,5256 € / U
	soit :
	2 160,6307 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001367
Réf. fabricant : C25R3MA150

Informations complémentaires :
Le disjoncteur moteur NSX250R est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur magnétique MA
150A, 3P3D PdC R, niveau de perform. 200kA 380/415V, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	150 A à 65 °C

Indice de protection (ip) :	IP40

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	200 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA Icu à 380/415 V CA 50/

Pouvoir de coupure nominal en court-circuit de service (ics) :	200 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA à 380/415 V CA 50/60 Hz se

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	5000 cycle à 690 V In10000 cycle à 690 V In/210000 cycle à 440 V In20000 cycle à 440 V In/

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Type de protection :	Protection (magnétique) court-circuit

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Niveau de performance :	R 200 kA 415 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	150 A à 65 °C

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1350,0 2100,0

Normes :	EN/CEI 60947

Certifications du produit :	EACMarineCCC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Plage de réglage du seuil de protection courte durée (isd) :	9...14 x In

Tension de fonctionnement normale (v) :	690,0 690,0

Type de raccordement du circuit principal :	borne à vis

Type de déclencheur :	Magnétique

Technique de déclenchement :	magnétique

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Poids de l'emballage (kg) :	2,003 kg

Poids de l'emballage 3 :	8,012 kg

Nom de l'appareil :	NSX250R

Poids de l'emballage 2 :	2,05 kg

Garantie :	18 mois

Application :	Moteur

Pertes de puissance :	8,55 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Poids :	2,4 kg

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	11 cm

Largeur de l'emballage 1 :	14 cm

Longueur de l'emballage 1 :	20 cm

Hauteur de l'emballage 2 :	14 cm

Largeur de l'emballage 2 :	11 cm

Longueur de l'emballage 2 :	20 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Largeur (mm) :	105,0

Hauteur (mm) :	161,0

Courant permanent nominal (iu) (a) :	150,0

Courant de commutation de court-circuit limite nominal icu à 400 v, ca (ka) :	200,0

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Profondeur (mm) :	86,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nom du déclencheur :	MA

Qct :	CT

Fonctions de protection du déclencheur :	I

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur montage fixe c25r3ma150 3606482001367 schc25r3ma150

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 800,5256 € / U HT
2 160,6307 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC16F3MA150 NSX160F disj MA150A 3P3D 3606481997685		702,5264 € / U HT 843,0317 € / U TTC

	SCHC16N3MA150 NSX160N dsj MA 150A 3P3D 3606481998408		791,5950 € / U HT 949,9140 € / U TTC

	SCHC25F3MA150 NSX250F disj MA150A 3P3D fx 3606481997692		1 031,7730 € / U HT 1 238,1276 € / U TTC

	SCHC25H3MA150 NSX250H disj MA150A 3P3D fx 3606481999139		1 347,5625 € / U HT 1 617,0750 € / U TTC

	SCHC25N3MA150 NSX250N disj MA150A 3P3D fx 3606481998415		1 178,7135 € / U HT 1 414,4562 € / U TTC

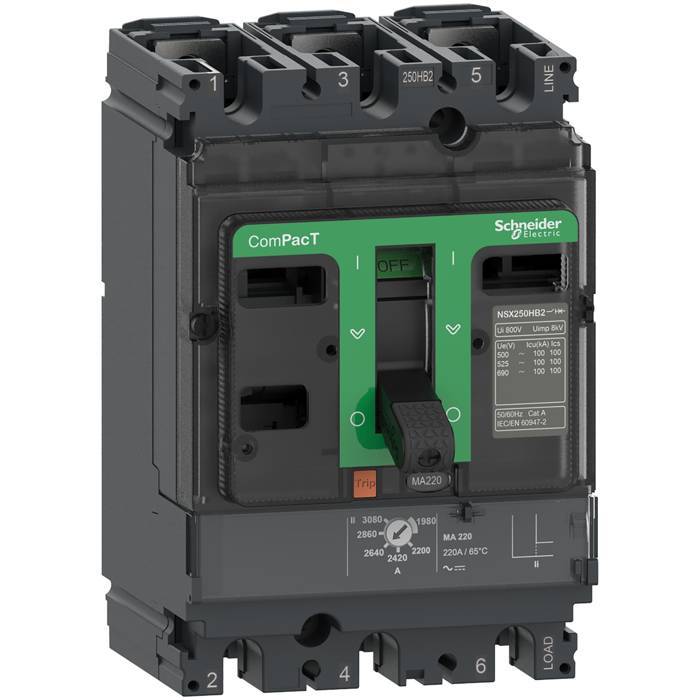

	SCHC25R3MA220 Disj MA 220A 3P3D NSX250R 3606482001374		2 264,3561 € / U HT 2 717,2273 € / U TTC
