Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

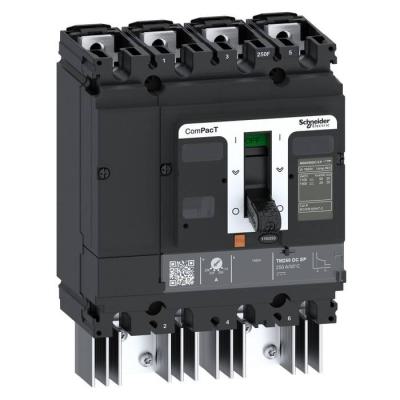

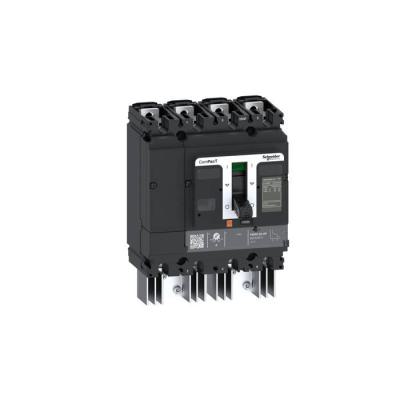

ComPacT NSX250 DC EP - Disjoncteur - TM-DC EP 100A - 4P4D - 50kA - montage fixe

NSX250 DC EP DISJ 4P4D 100A

Code article : SCHC25F4TM100D3

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 544,8520 € / U


	Prix unitaire net HT
	1 015,7056 € / U
	soit :
	1 218,8467 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481988560
Réf. fabricant : C25F4TM100D3

Informations complémentaires :
Le disjoncteur NSX250DC EP est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique
photovoltaïque TM-DC EP 100A, 4P4D PdC EP, perf. 50kA
1500Vcc, il dispose d'une cde par maneton pour un montage
sur platine.

Pouvoir de coupure ultime en court-circuit (icu) :	50ákA Icu à 1 100 V CC20ákA Icu à 1500 V CC50ákA Icu à 1 100 V CC L/R = 2 ms20ákA Icu à 15

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Pouvoir de coupure nominal en court-circuit de service (ics) :	20ákA à 1 100 V CC20ákA à 1500 V CC

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Durée de vie électrique :	4500ácycle à 1500 V In

Type de déclencheur :	Thermique-magnétique

Niveau de performance :	F 20ákA 1500 V CC

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

Nom de l'appareil :	NSX100 DC PV

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	10000ácycle

Type de raccordement du circuit principal :	borne à vis

(ue) tension assignée d'emploi :	1500 V CC

(ui) tension assignée d'isolement :	1600áV CC

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 3 :	11,641ákg

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Hauteur de l'emballage 1 :	13,5ácm

Largeur de l'emballage 1 :	14,5ácm

Poids de l'emballage 2 :	98,9ákg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140ámm

Hauteur (h) :	161ámm

Humidité relative :	0à95á%

Poids de l'emballage (kg) :	2,8ákg

Tension assignée (ue) (v) :	1500,0

(in) courant assigné d'emploi :	100áA

Nom du déclencheur :	TM-DC

Calibre du déclencheur :	100áA

Profondeur (p) :	86ámm

Longueur de l'emballage 1 :	19ácm

Hauteur de l'emballage 2 :	75ácm

Largeur de l'emballage 2 :	60ácm

Longueur de l'emballage 2 :	80ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Courant permanent nominal (iu) (a) :	100,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit non retardé (a) :	600,0

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection différentielle :

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage de courant du déclencheur de surcharge (a) :	70,0

Indice de protection (ip) :	IP40

Certifications du produit :	CCC

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Type de réseau :	CC

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	32

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur montage fixe c25f4tm100d3 3606481988560 schc25f4tm100d3
