Rubin Lacaque

Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

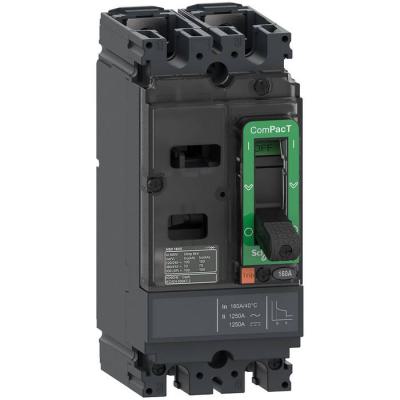

ComPacT NSX100S - Disjoncteur - TM-D 100A - 2P2D - 100kA - montage fixe

NSX100S disj TMD 100A 2P fx

Code article : SCHC10S2TM100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 293,2760 € / U


	Prix unitaire net HT
	516,1744 € / U
	soit :
	619,4093 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482034389
Réf. fabricant : C10S2TM100

Informations complémentaires :
Le disjoncteur NSX100S est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
100A, 2P2D PdC S, niveau de performance 100kA 500Vcc, il
dispose d'une commande par maneton pour un montage sur
platine.

Pouvoir de coupure ultime en court-circuit (icu) :	10ákA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-235ákA Icu à 500/525 V CA 50/60

Pouvoir de coupure nominal en court-circuit de service (ics) :	10ákA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-235ákA à 500/525 V CA 50/60 Hz se c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Durée de vie électrique :	10000ácycle à 277 V In20000ácycle à 277 V In/2

(ui) tension assignée d'isolement :	750áV CA 50/60 Hz se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz500 V CC

Type de déclencheur :	Thermique-magnétique

Régulation reach :	Déclaration REACh

Niveau de performance :	S 70ákA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100áA à 40á°C

Calibre du déclencheur :	100áA à 40á°C

Application :	Distribution

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Type de raccordement du circuit principal :	borne à vis

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 2 :	15,859ákg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,281ákg

Nom de l'appareil :	NSX100S

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	161ámm

Humidité relative :	0à95á%

Pertes de puissance :	8,8áW

Pas" de raccordement :	35ámm

Plage de réglage du seuil de protection magnétique (im) :	800áA

Largeur (l) :	70ámm

Profondeur (p) :	86ámm

Largeur de l'emballage 1 :	13ácm

Longueur de l'emballage 1 :	18ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	100,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit non retardé (a) :	800,0

Type de réseau :	CACC

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection longue durée ir (protection thermique) :	Fixe

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	1 In

Hauteur de l'emballage 1 :	8ácm

Réglage de courant du déclencheur de surcharge (a) :	80,0

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	70,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	2,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	2P

Pôles protégés :	2t

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	12

Qc carton :	12

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur montage fixe c10s2tm100 3606482034389 schc10s2tm100
