ComPacT NSXmF - disjoncteur Vigi - MicroLogic 4.1 100A - 3P3D - 36kA - EverLink

NSXmF DISJV 3P MIC4.1 100A ELK

Code article : SCHC11F34V100L

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 760,7280 € / U


	Prix unitaire net HT
	1 341,1195 € / U
	soit :
	1 609,3434 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481992703
Réf. fabricant : C11F34V100L

Informations complémentaires :
ComPacT NSXmF - disjoncteur Vigi protection distribution -
déclencheur MicroLogic 4.1 100A - 3P3D - PdC F -
performance 36kA 415Vca 50/60Hz - cde maneton - 9 pas de
9mm - borne EverLink - IK07 - CEI 60947-2

Couleur :	Gris (RAL 7016)

Ip :	IP40

Poids :	1,63 kg

Type :	Disjoncteur différentiel

Sensibilité du différentiel :	30 mA pour classe A100 mA pour classe A300 mA pour classe A500 mA pour classe A1000 mA pou

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-236 kA Icu à 380...415 V CA 5

Pouvoir de coupure nominal en court-circuit de service (ics) :	85 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380...415 V CA 50/60 Hz

Bornes de raccordement :	1 cosse Everlink taille de fil2,5 70 mm², torsadé fin cuivre 1 cosse Everlink taille de fi

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Nombre d'emplacements pour les auxiliaires électriques :	1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur

Durée de vie électrique :	20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V I

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Signalisation locale :	pourprésence de contacts auxiliaires repère (vert)

Pas" de raccordement :	35 mm avec épanouisseurs27 mm sans épanouisseurs

Plage de réglage de la temporisation de la protection longue durée (tr) :	5 s à 7,2 x Ir8 s à 6 x Ir200 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz690 V CA 50/60 Hz

Nom du produit :	ComPacT NSXm nouvelle génération

Gamme de produits :	ComPacT NSXm nouvelle génération

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	100 mA5 A30 mA300 mA500 mA1 A3 A

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Plage réglage de la temporisation de la protection différentielle (?t) :	0 ms60 ms150 ms500 ms1000 ms

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Application :	DistributionProtection

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable 9 positions

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Nom du déclencheur :	Micrologic 4.1

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100 A à 40 °C

Calibre du déclencheur :	100 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Type de raccordement du circuit principal :	borne à vis

(ui) tension assignée d'isolement :	500 V800 V

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,4 1 x In

Nom de l'appareil :	NSXm 100F

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Fréquence du réseau :	50/60 Hz

Pas de 9 mm :	9 module

Garantie :	18 mois

Position du pole neutre :	Gauche

Pertes de puissance :	4,77 W

Raccordement amont :	Facade

Raccordement aval :	Facade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1500 A

Largeur (l) :	108 mm

Hauteur (h) :	144 mm

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	1000,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1500,0

Fonctions de protection du déclencheur :	LSoIR

Profondeur (p) :	80 mm

Hauteur de l'emballage 1 :	13 cm

Largeur de l'emballage 1 :	16 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	100,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Tension assignée (ue) (v) :	440,0

Position du raccordement de circuit principal :	avant

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	36,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de poles :	3,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Appareil complet avec unité de protection :	Oui

Description des poles :	3P

Poles protégés :	3d

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsxmf disjoncteur vigi micrologic everlink c11f34v100l 3606481992703 schc11f34v100l

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 341,1195 € / U HT
1 609,3434 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC11B34V100L NSXmB DISJV 3P MIC4.1 100A ELK 3606481992543		1 164,8963 € / U HT 1 397,8756 € / U TTC

	SCHC11E34V100L NSXmE DISJV 3P MIC4.1 100A ELK 3606481992383		1 039,6271 € / U HT 1 247,5525 € / U TTC

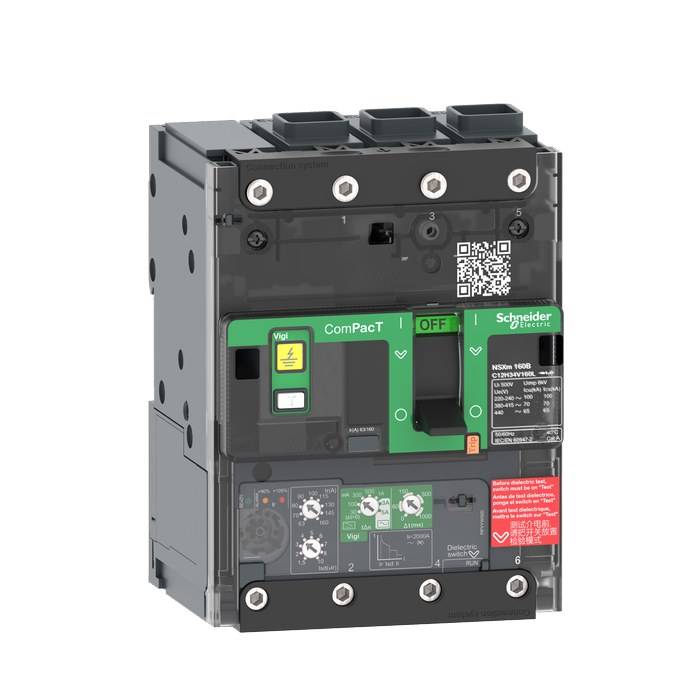

	SCHC11F34V050L NSXmF DISJV 3P MIC4.1 50A ELK 3606481992697		1 338,3678 € / U HT 1 606,0414 € / U TTC

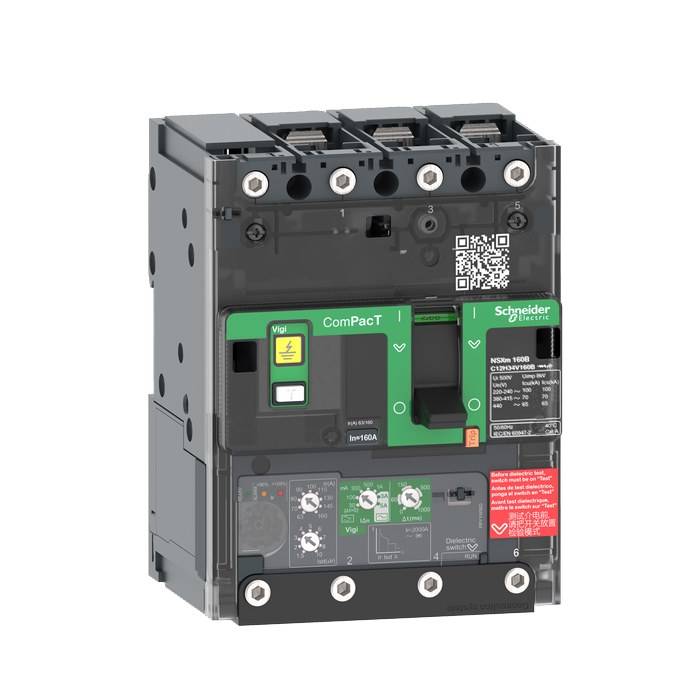

	SCHC11F34V100B NSXmF DISJV 3P MIC4.1 100A COS 3606481992789		1 324,4087 € / U HT 1 589,2904 € / U TTC
