Protection Equipements & Personnes » Schneider Electric » Disjoncteurs boitiers moulés modula

Information(s) non contractuelle(s)

ComPacT NSXmE - disjoncteur Vigi - MicroLogic 4.1 100A - 3P3D - 16kA - EverLink

NSXmE DISJV 3P MIC4.1 100A ELK

Code article : SCHC11E34V100L

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 915,2920 € / U


	Prix unitaire net HT
	1 039,6271 € / U
	soit :
	1 247,5525 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481992383
Réf. fabricant : C11E34V100L

Informations complémentaires :
ComPacT NSXmE - disjoncteur Vigi protection distribution -
déclencheur MicroLogic 4.1 100A - 3P3D - PdC E - 16kA
415Vca 50/60Hz - cde par maneton - 9 pas de 9mm - borne
EverLink - IK07 - CEI 60947-2

Sensibilité du différentiel :	30ámA pour classe A100ámA pour classe A300ámA pour classe A500ámA pour classe A1000ámA pou

Pouvoir de coupure ultime en court-circuit (icu) :	25ákA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-216ákA Icu à 380...415 V CA 5

Pouvoir de coupure nominal en court-circuit de service (ics) :	25ákA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-216ákA à 380...415 V CA 50/60 Hz

Bornes de raccordement :	1 cosse Everlink taille de fil2,5à70ámm², torsadé fin cuivre 1 cosse Everlink taille de fi

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Nombre d'emplacements pour les auxiliaires électriques :	1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur

Durée de vie électrique :	20000ácycle à 440 V In/210000ácycle à 440 V In10000ácycle à 690 V In/25000ácycle à 690 V I

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Signalisation locale :	pourprésence de contacts auxiliaires repère (vert)

Pas" de raccordement :	35ámm avec épanouisseurs27ámm sans épanouisseurs

Plage de réglage de la temporisation de la protection longue durée (tr) :	5ás à 7,2 x Ir8ás à 6 x Ir200ás à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz690 V CA 50/60 Hz

Nom du produit :	ComPacT NSXm nouvelle génération

Gamme de produits :	ComPacT NSXm nouvelle génération

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	300ámA5áA100ámA3áA30ámA500ámA1áA

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Plage réglage de la temporisation de la protection différentielle (?t) :	0áms60áms150áms500áms1000áms

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Type de produit ou équipement :	Disjoncteur différentiel

Application :	DistributionProtection

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable 9 positions

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Régulation reach :	Déclaration REACh

Niveau de performance :	E 16ákA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Couleur :	Gris (RAL 7016)

Nom du déclencheur :	Micrologic 4.1

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100áA à 40á°C

Calibre du déclencheur :	100áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Type de raccordement du circuit principal :	borne à vis

(ui) tension assignée d'isolement :	500áV800áV

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,4à1 x In

Nom de l'appareil :	NSXm 100E

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Pas de 9 mm :	9 module

Poids :	1,63ákg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Pertes de puissance :	4,77áW

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1500 A

Largeur (l) :	108ámm

Hauteur (h) :	144ámm

Poids de l'emballage (kg) :	1,9ákg

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	1000,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1500,0

Fonctions de protection du déclencheur :	LSoIR

Profondeur (p) :	80ámm

Hauteur de l'emballage 1 :	14ácm

Largeur de l'emballage 1 :	15ácm

Longueur de l'emballage 1 :	19ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	100,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Tension assignée (ue) (v) :	440,0

Position du raccordement de circuit principal :	avant

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Degré de protection ip :	IP40

Poids de l'emballage 2 :	8ákg

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	16,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	3,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3d

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsxme disjoncteur vigi micrologic everlink c11e34v100l 3606481992383 schc11e34v100l

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 039,6271 € / U HT
1 247,5525 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC11E34V050L NSXmE DISJV 3P MIC4.1 50A ELK 3606481992376		977,2557 € / U HT 1 172,7068 € / U TTC

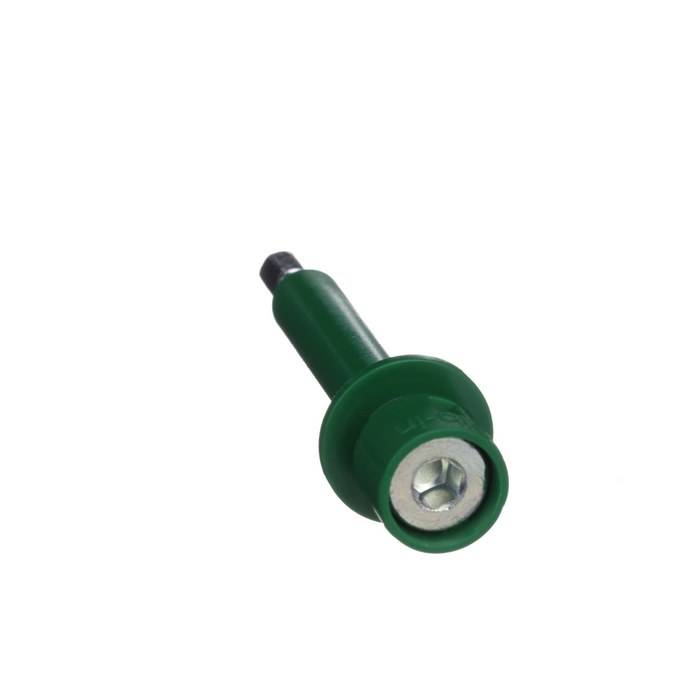

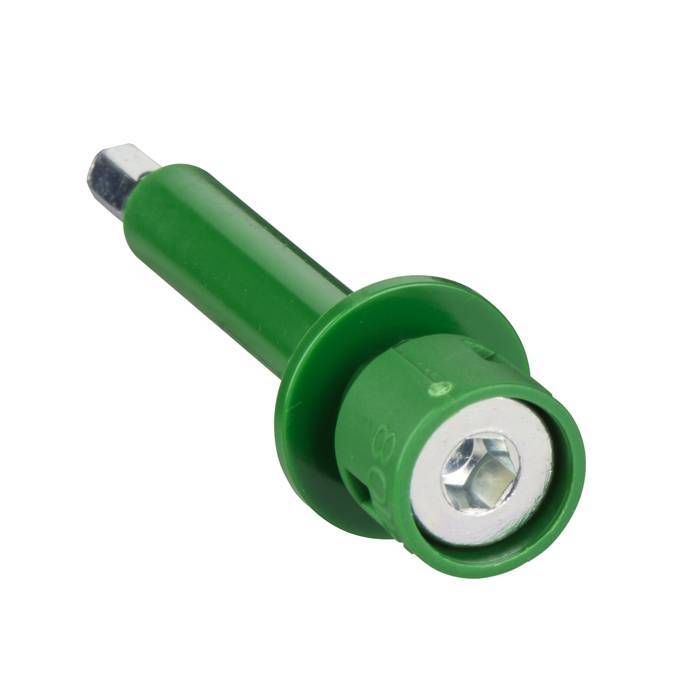

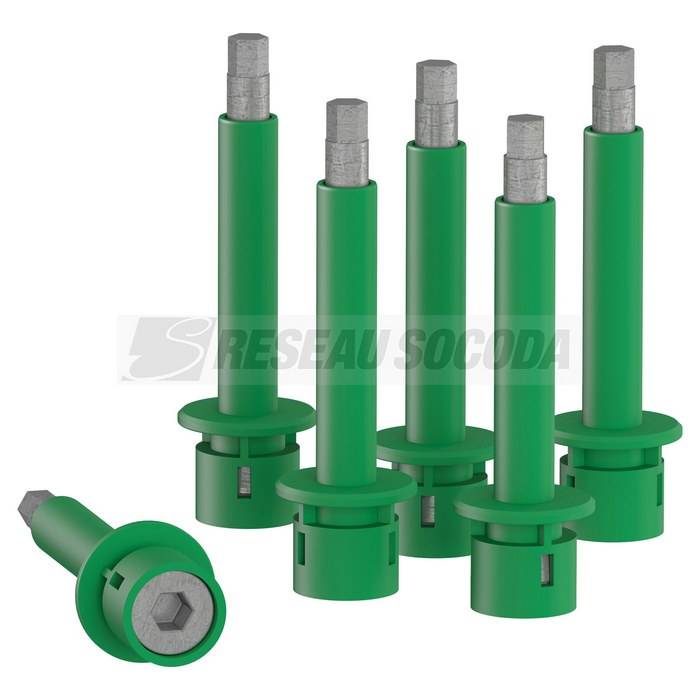

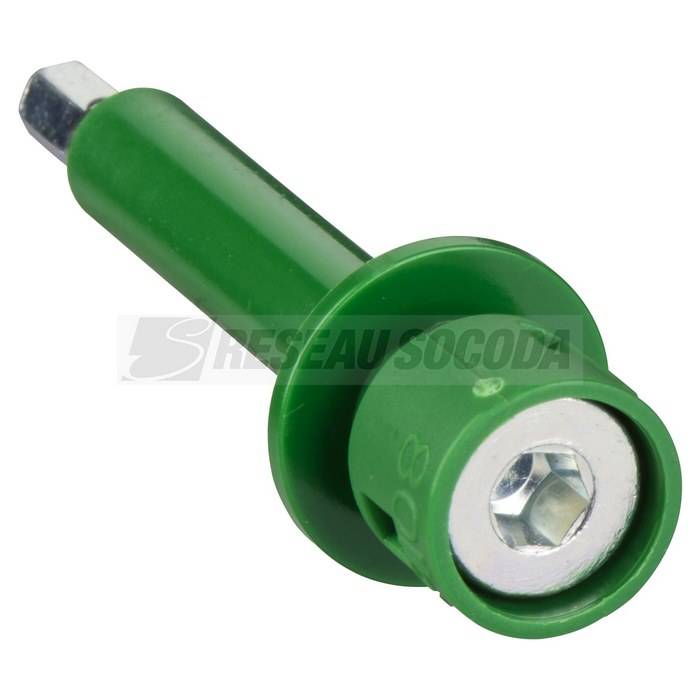

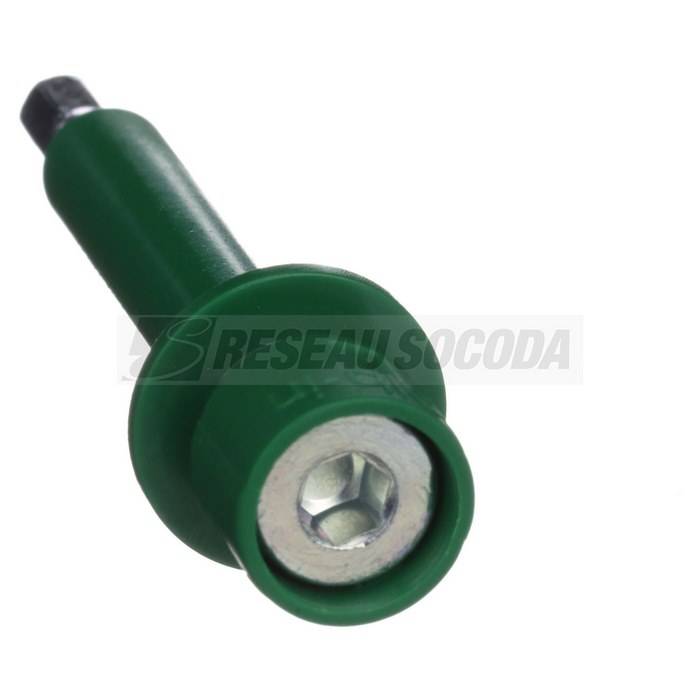

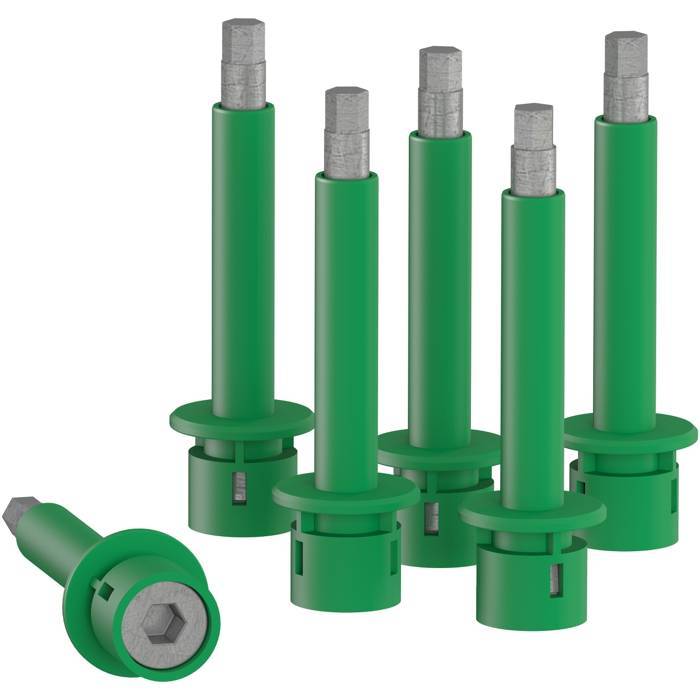

	SCHLV426990 NSXM 6 VIS SECABLES 9 NM 3606480881343		15,6111 € / U HT 18,7333 € / U TTC

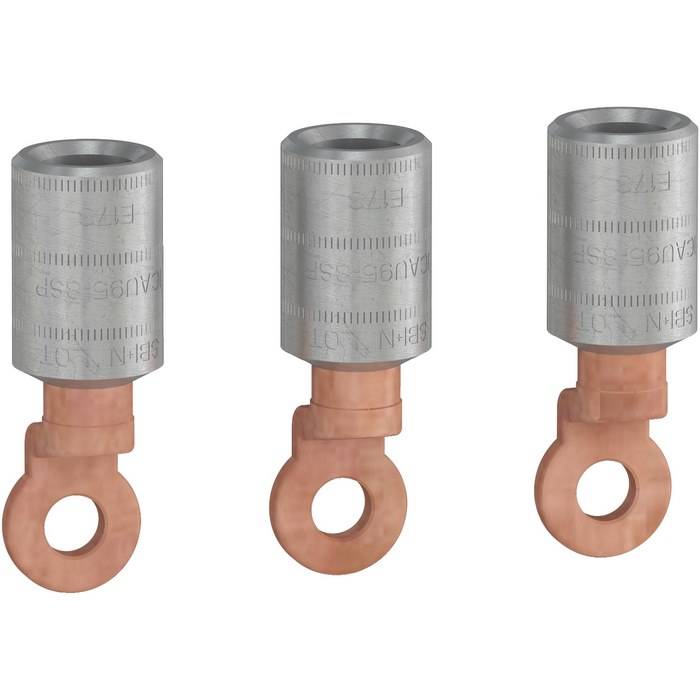

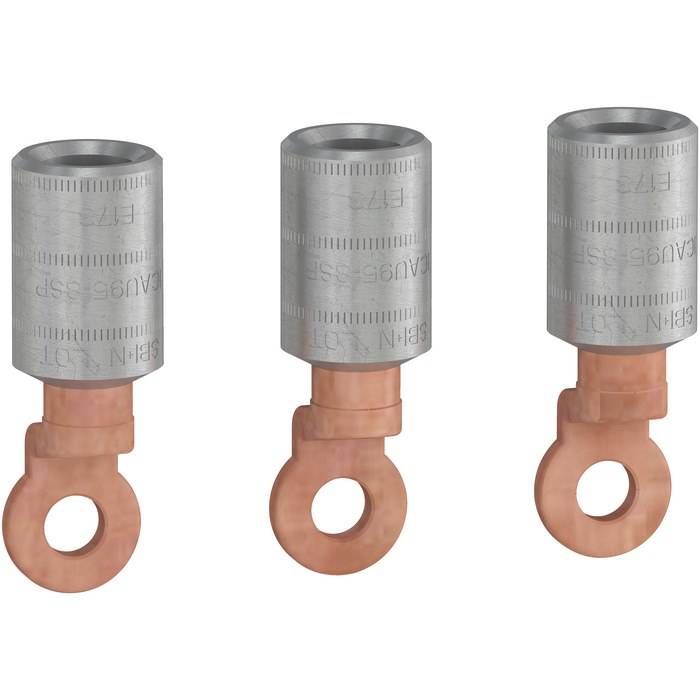

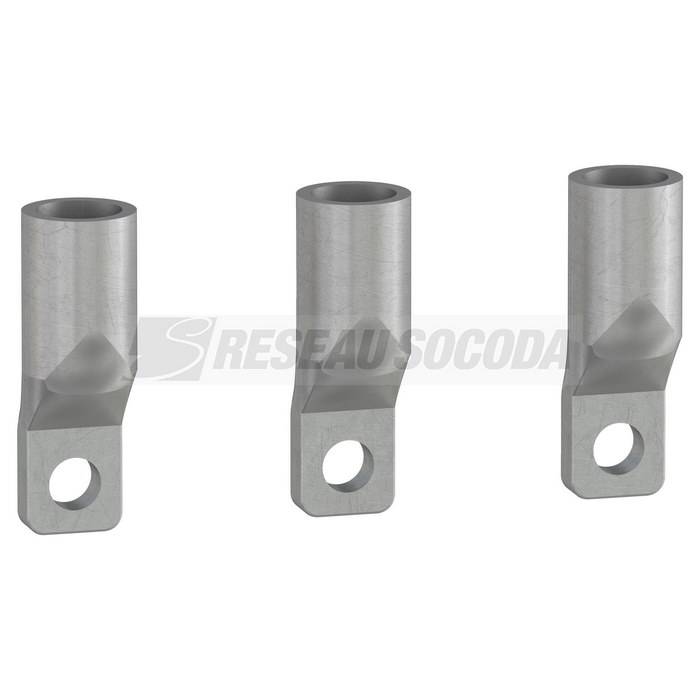

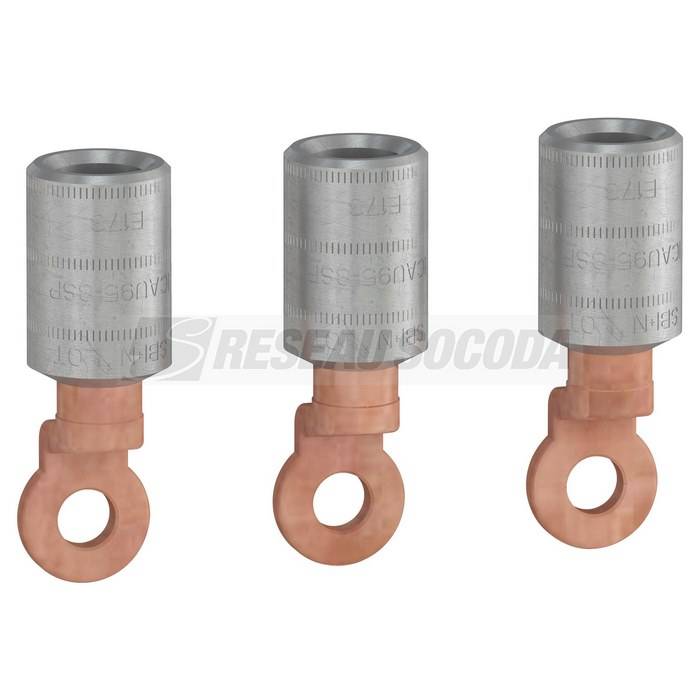

	SCHLV426984 NSXM 3 COSSE AL 95MM2 +SEP 3606481156365		53,7570 € / U HT 64,5084 € / U TTC

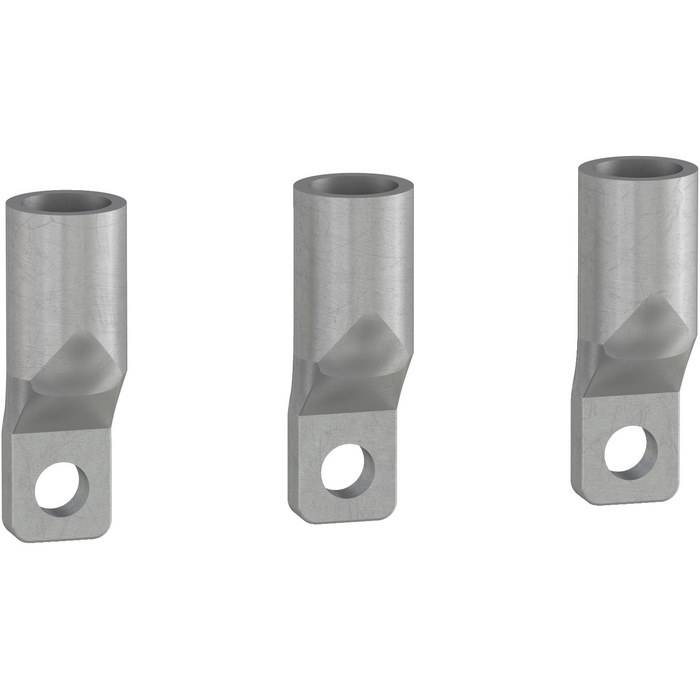

	SCHLV426982 NSXM 3 COSSE CU 95MM2 +SEP 3606481156341		22,1199 € / U HT 26,5439 € / U TTC

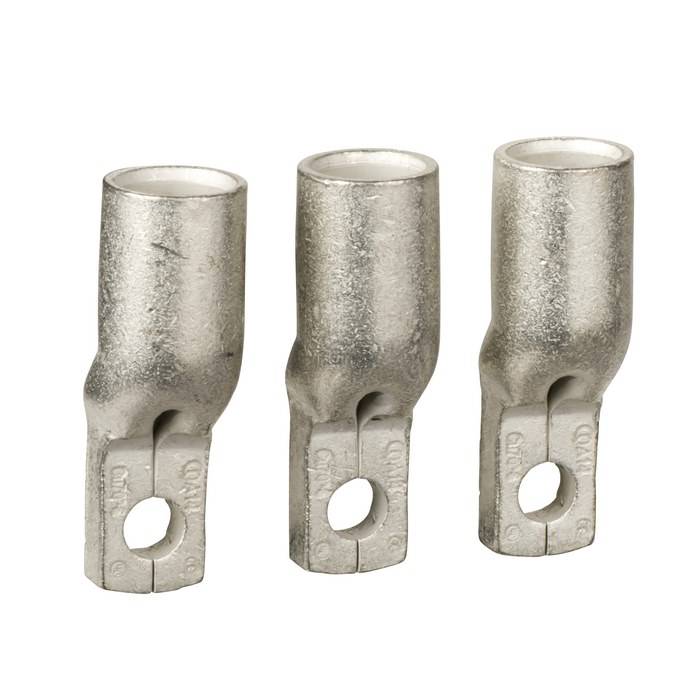

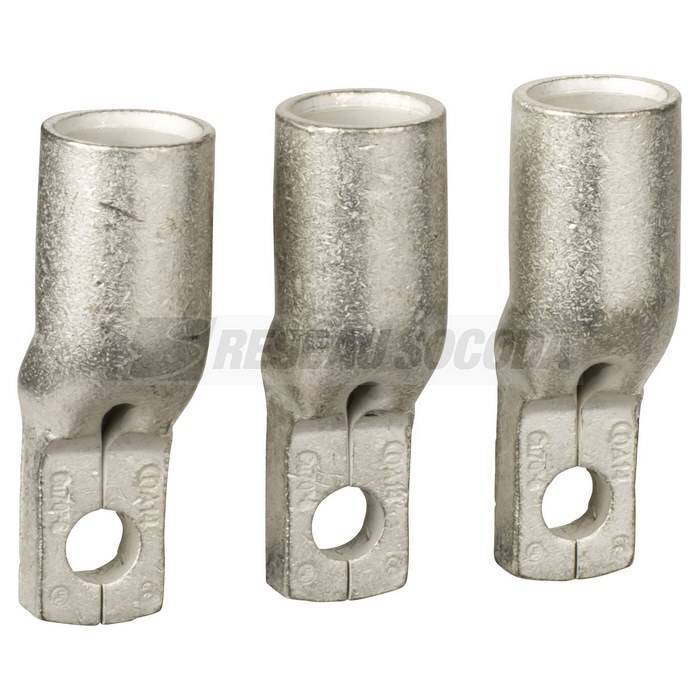

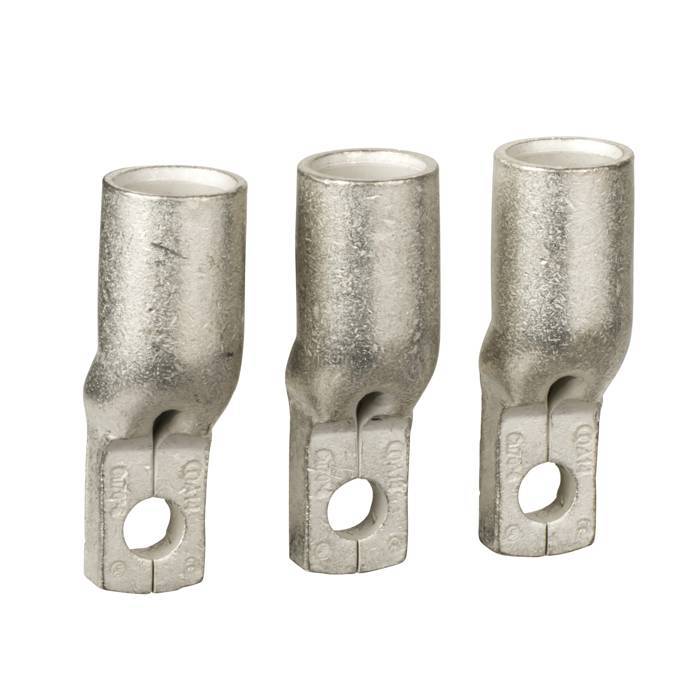

	SCHLV426980 NSXM 3 COSSE CU 70MM2 +SEP 3606481156327		18,9189 € / U HT 22,7027 € / U TTC

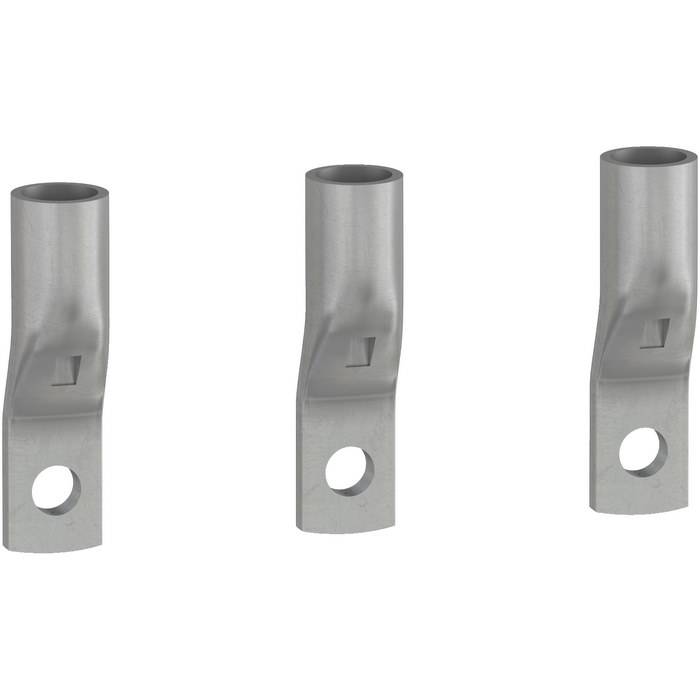

	SCHLV426978 NSXM 3 COSSE CU 50MM2 +SEP 3606481166715		14,9135 € / U HT 17,8962 € / U TTC

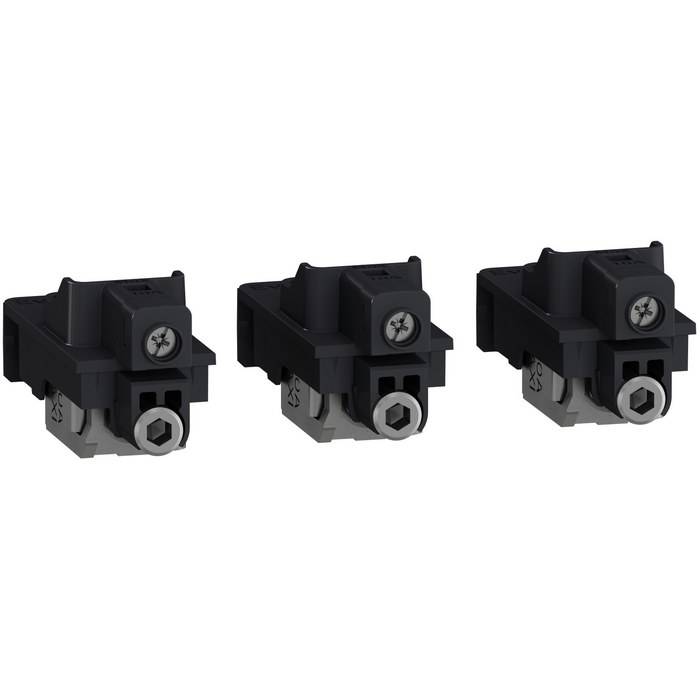

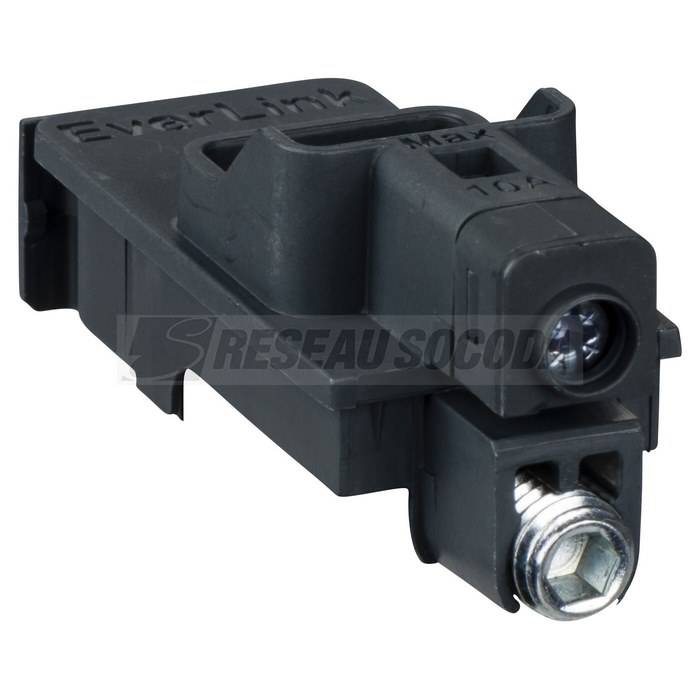

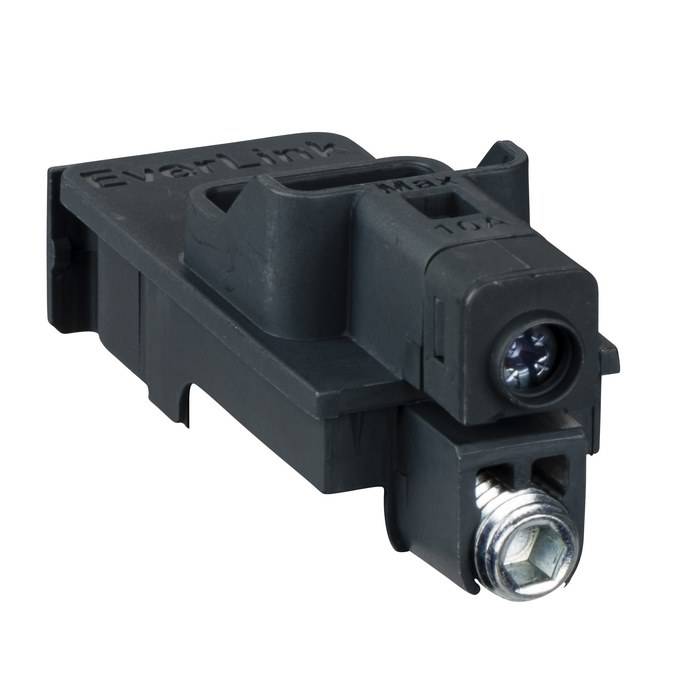

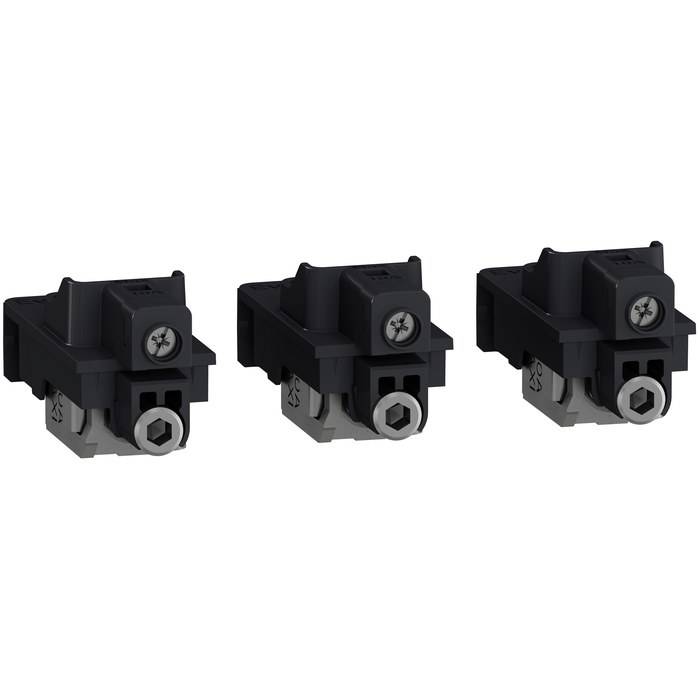

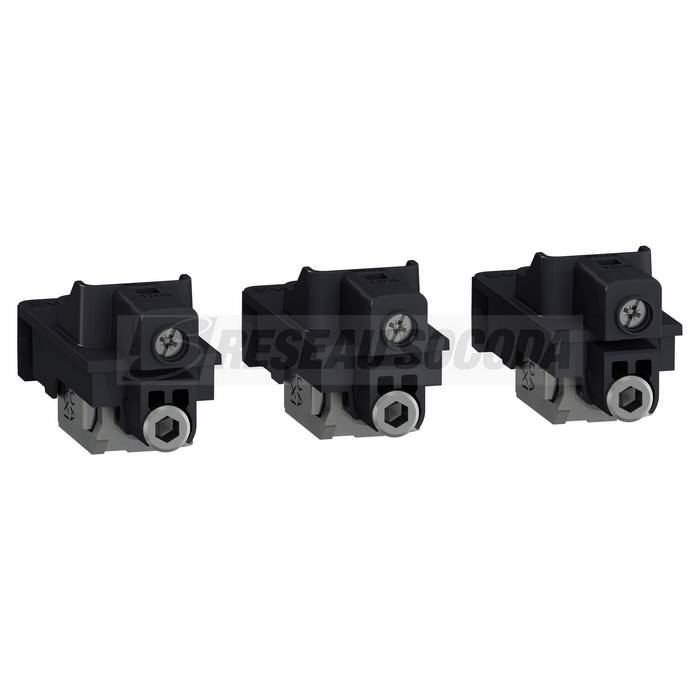

	SCHLV426970 NSXM 3 BORNE EVERLINK 3606481156303		25,7959 € / U HT 30,9551 € / U TTC

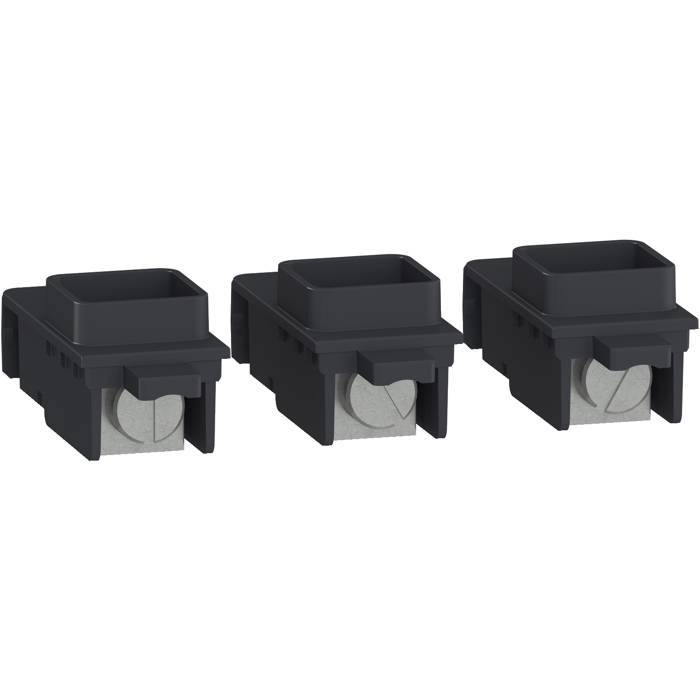

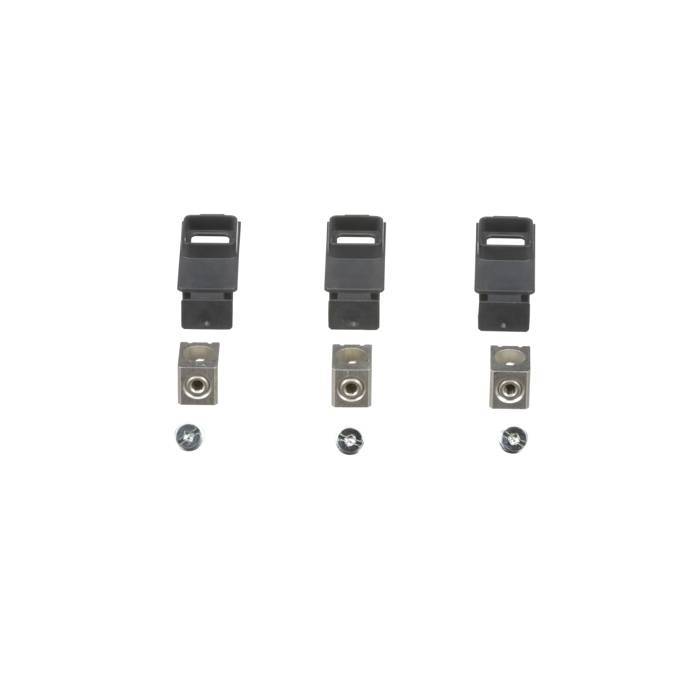

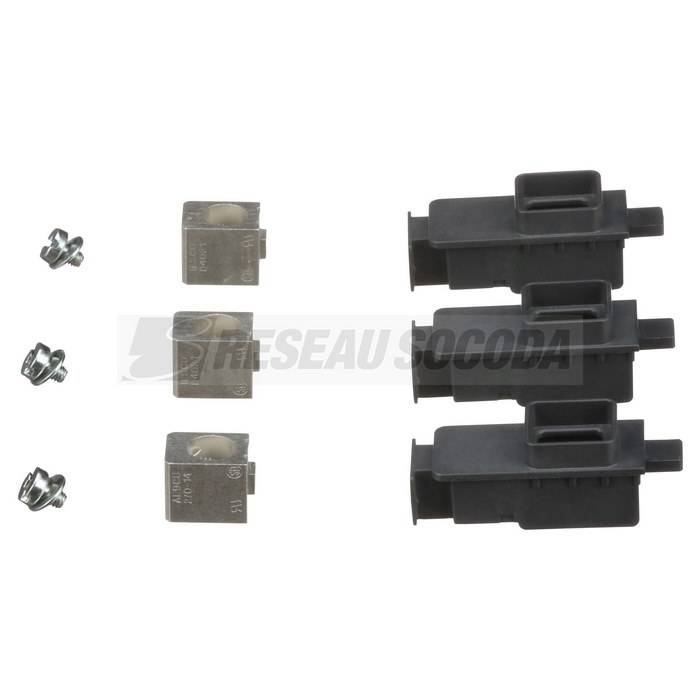

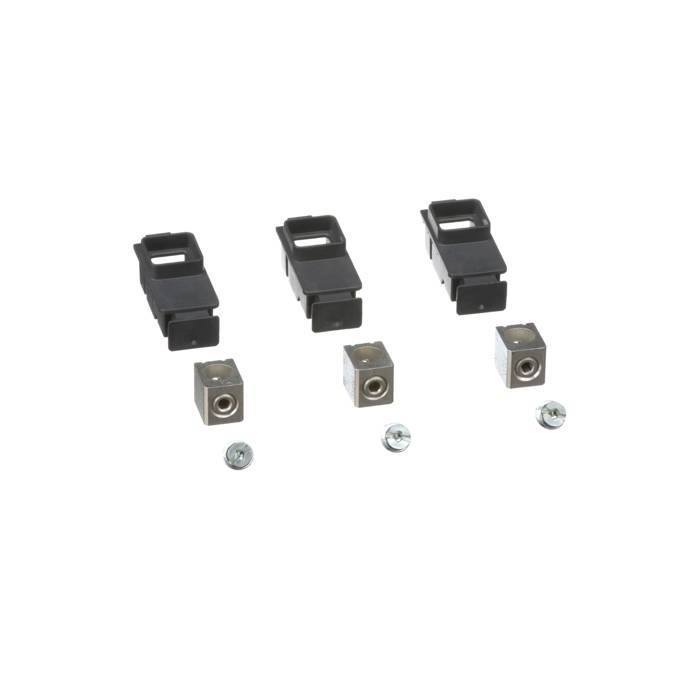

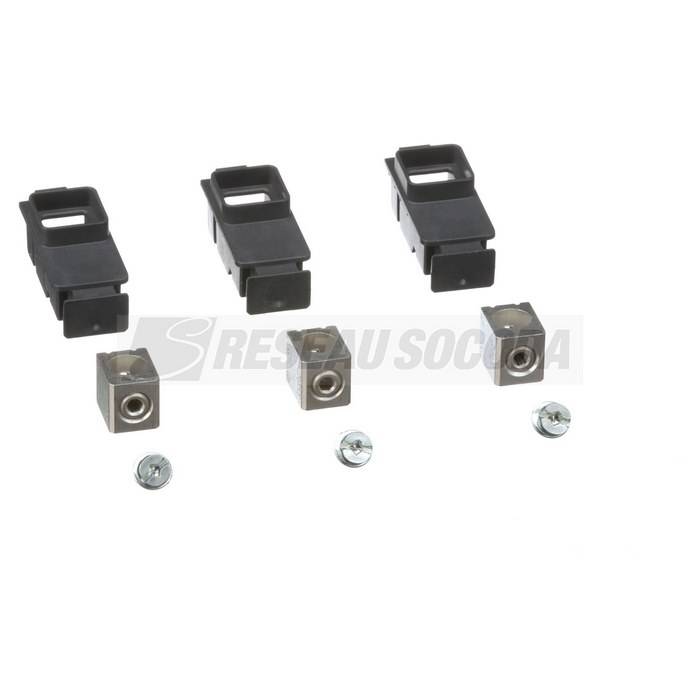

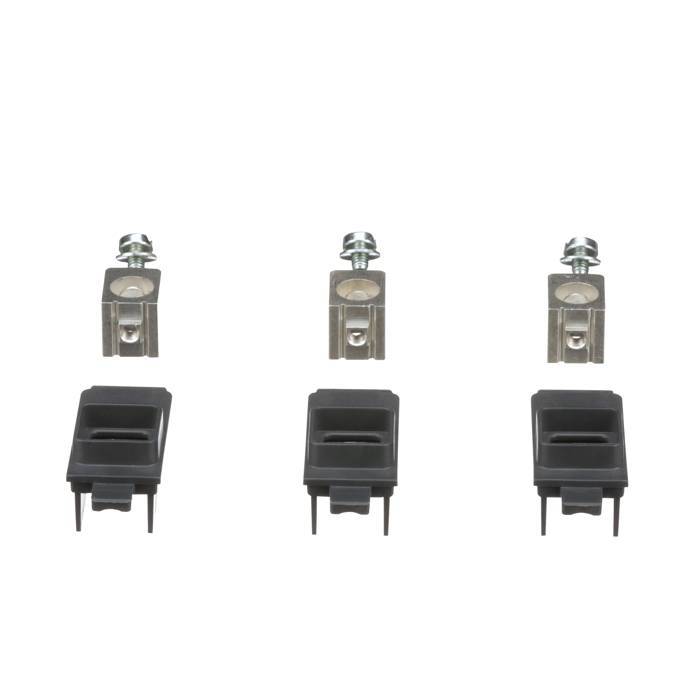

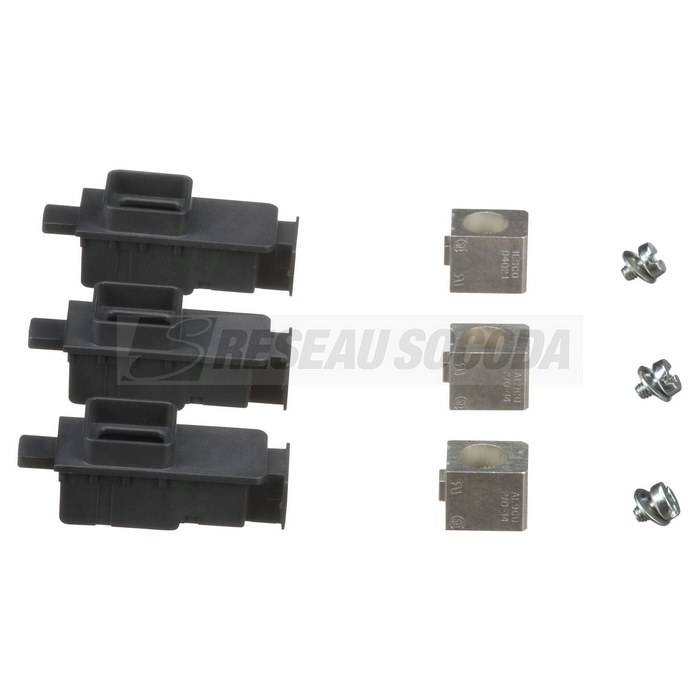

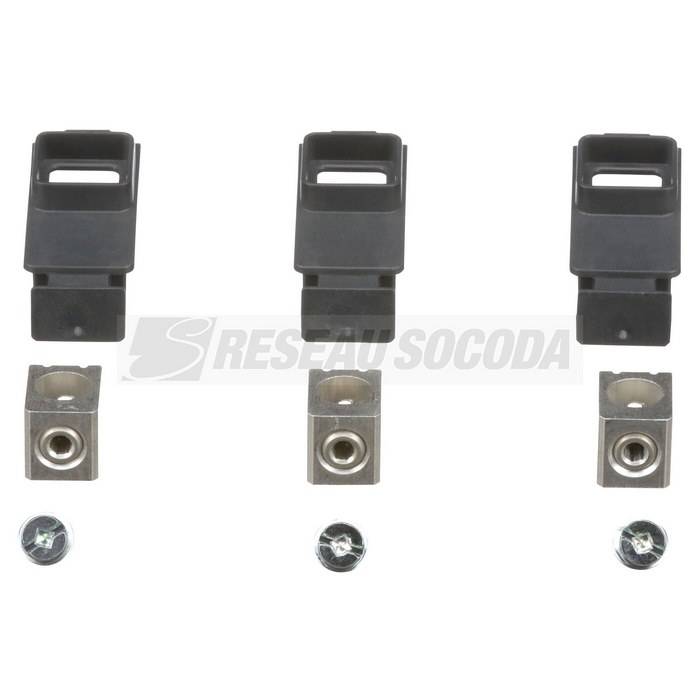

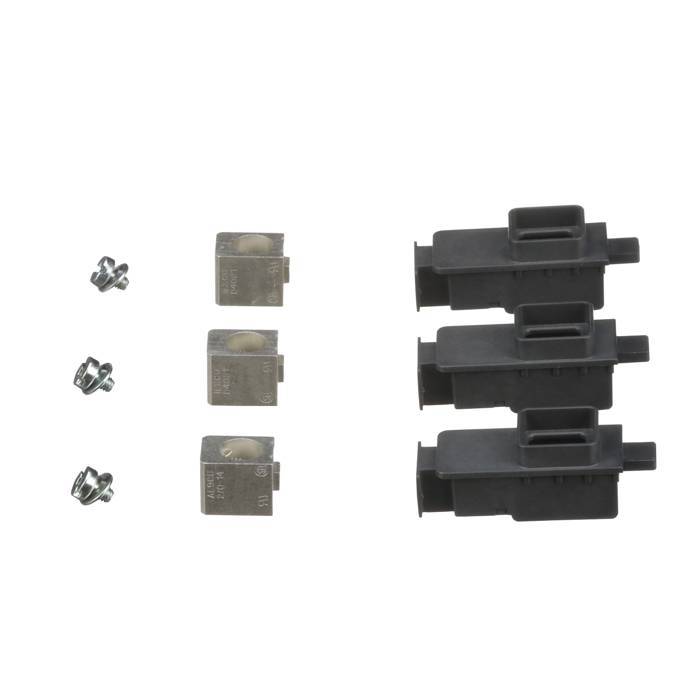

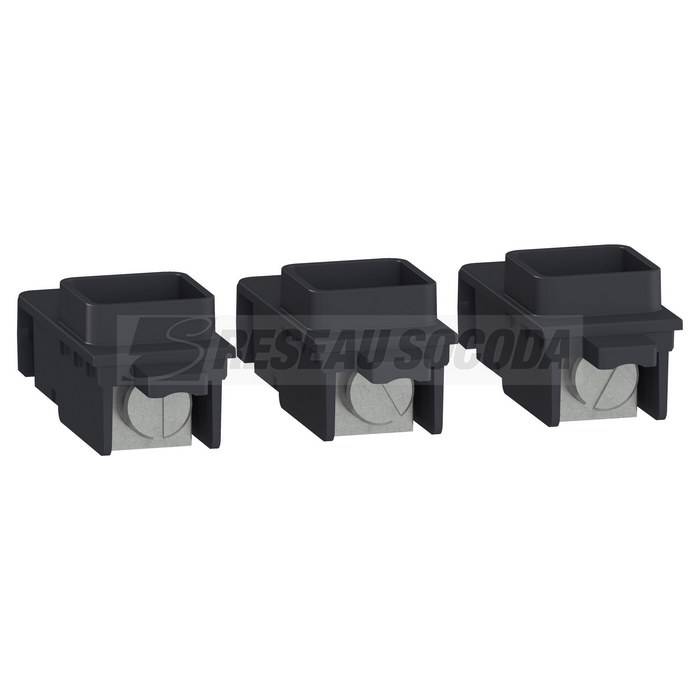

	SCHLV426967 NSXM 3 BORNES ALUMINIUM 3606481154460		21,3325 € / U HT 25,5990 € / U TTC

	SCHLV426960 NSXM 3 CONNECT COSSE BARRE 3606481156280		11,2676 € / U HT 13,5211 € / U TTC

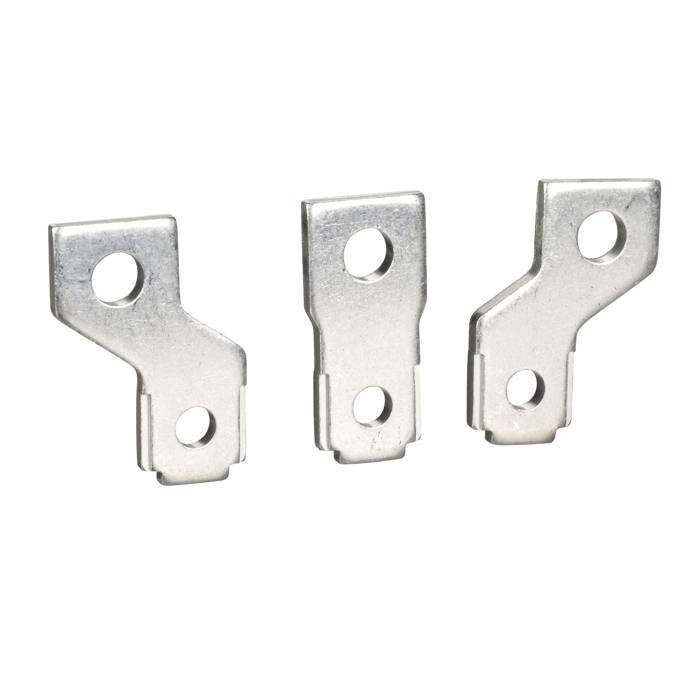

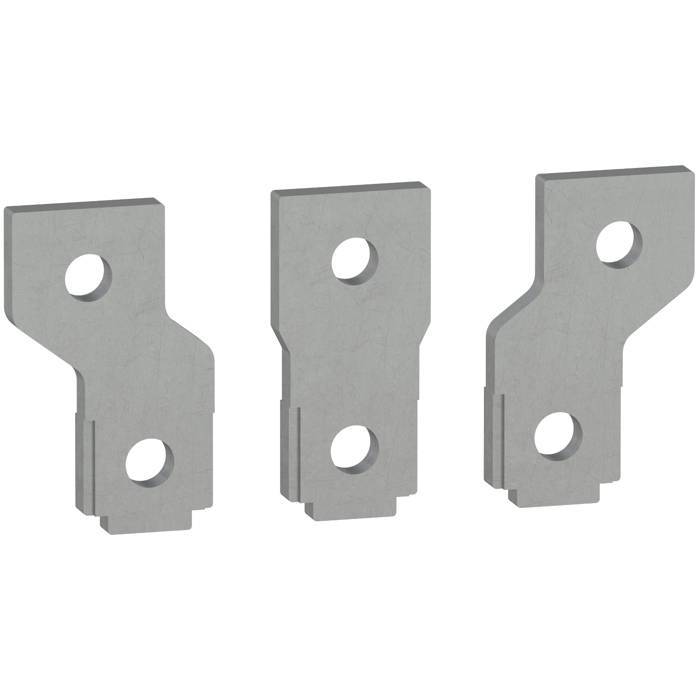

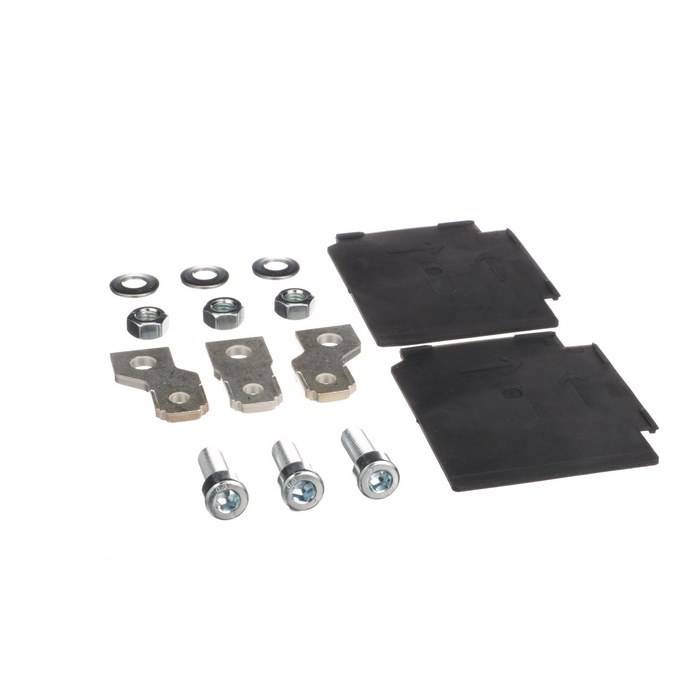

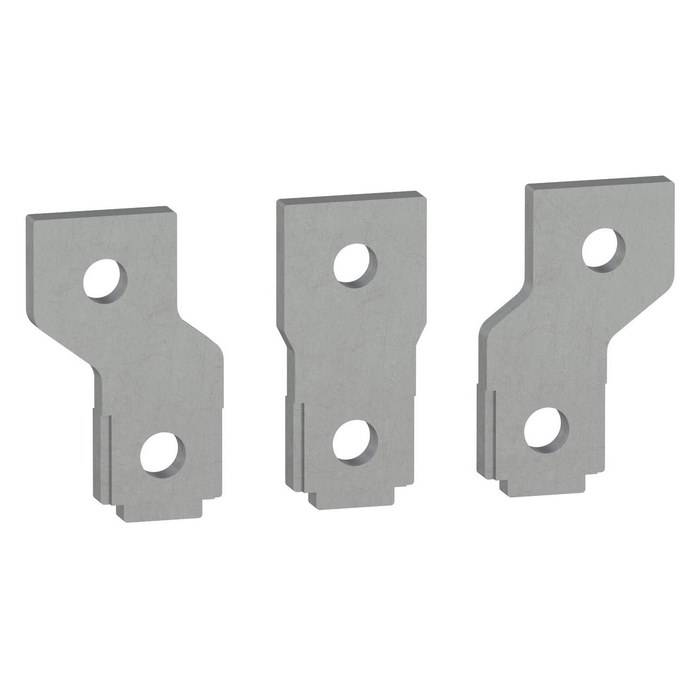

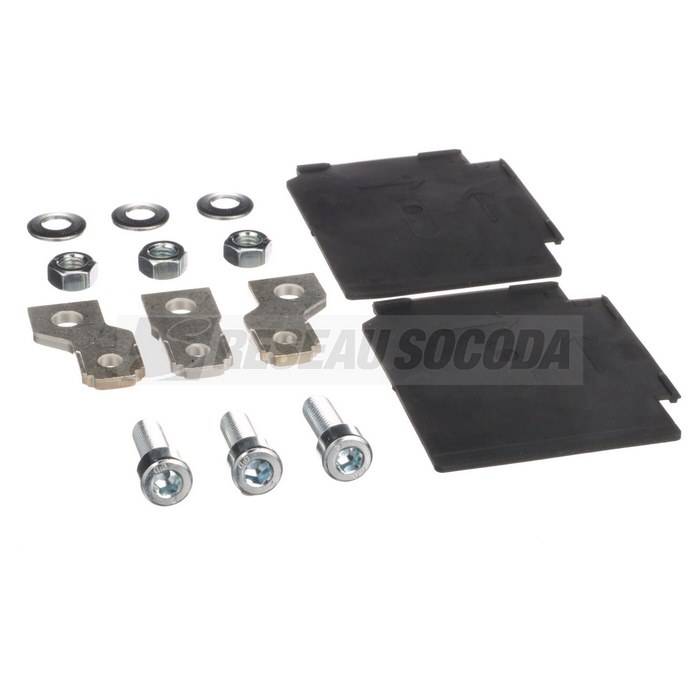

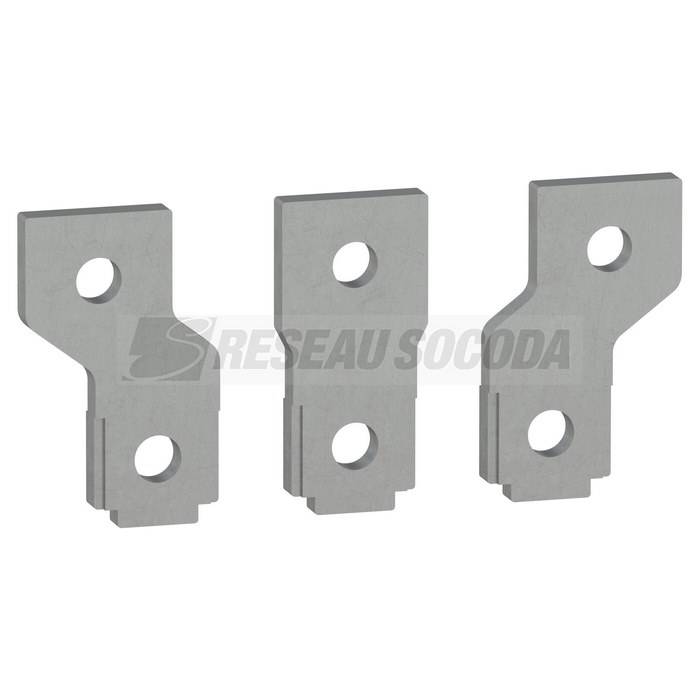

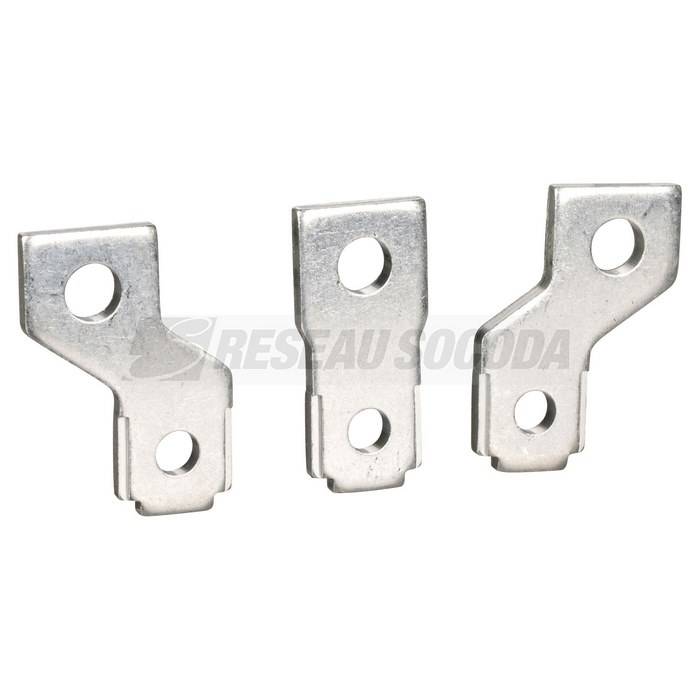

	SCHLV426940 NSXM EPANOUISSEUR 27/35MM 3P 3606485444291		34,9836 € / U HT 41,9803 € / U TTC

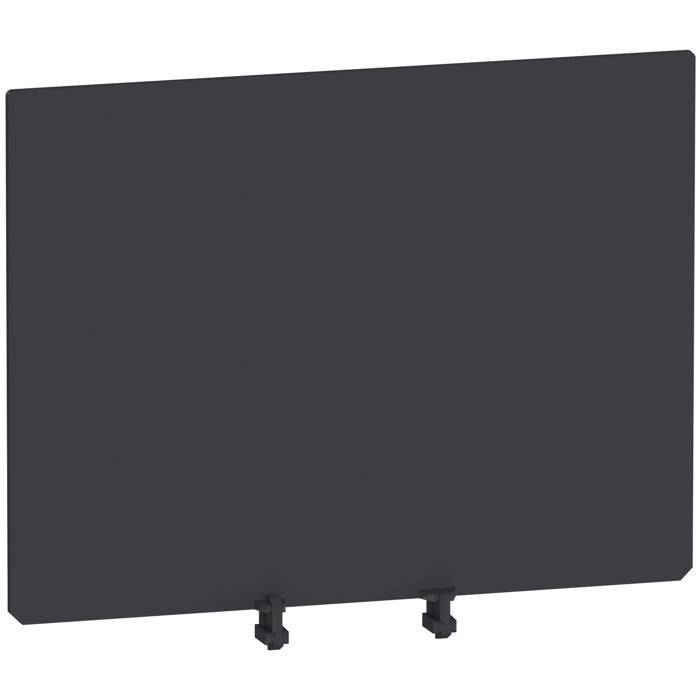

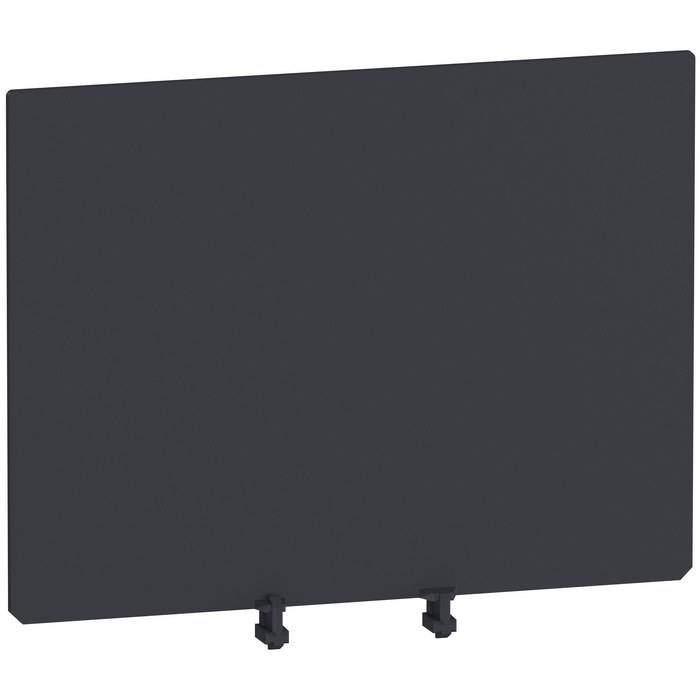

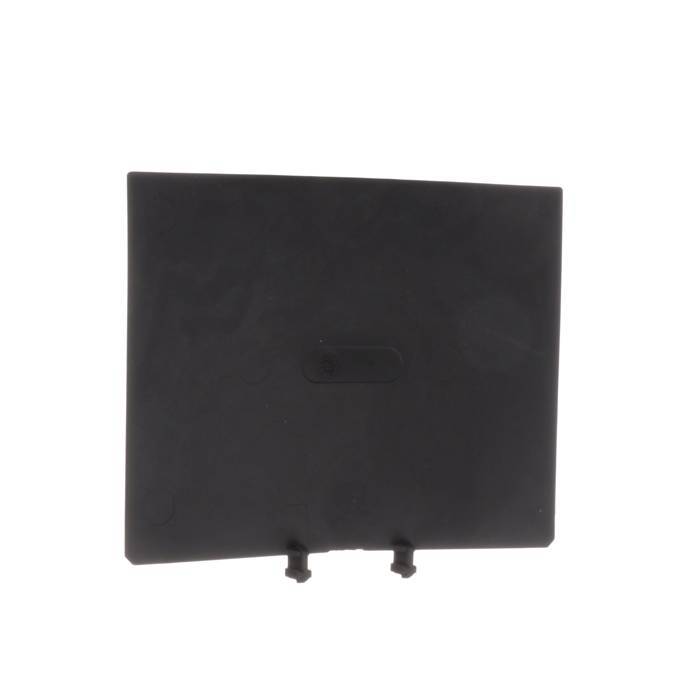

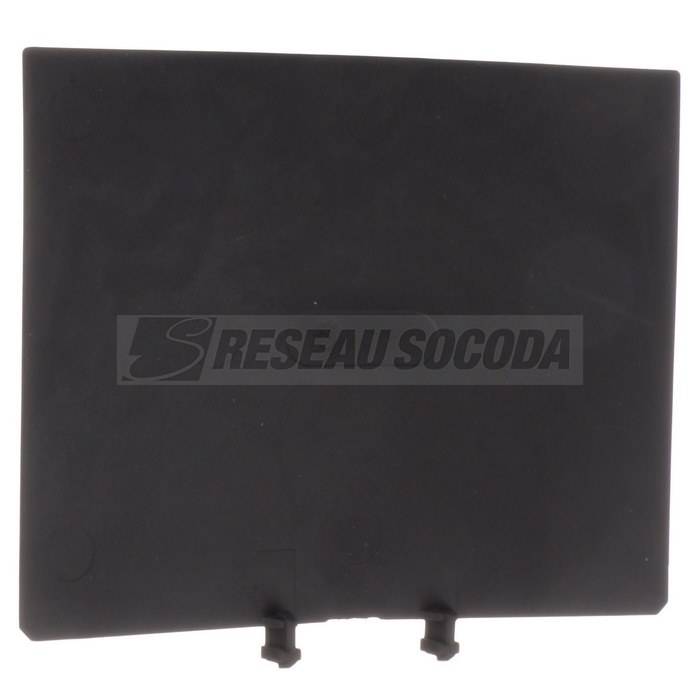

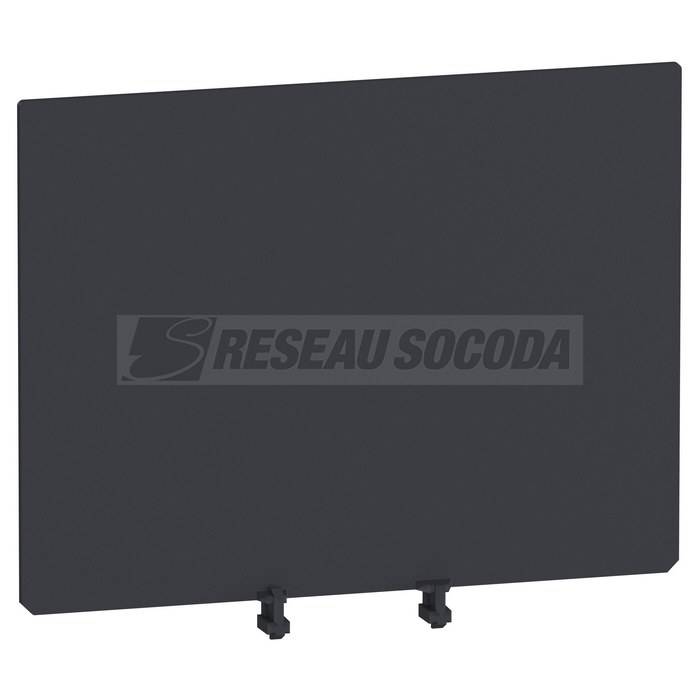

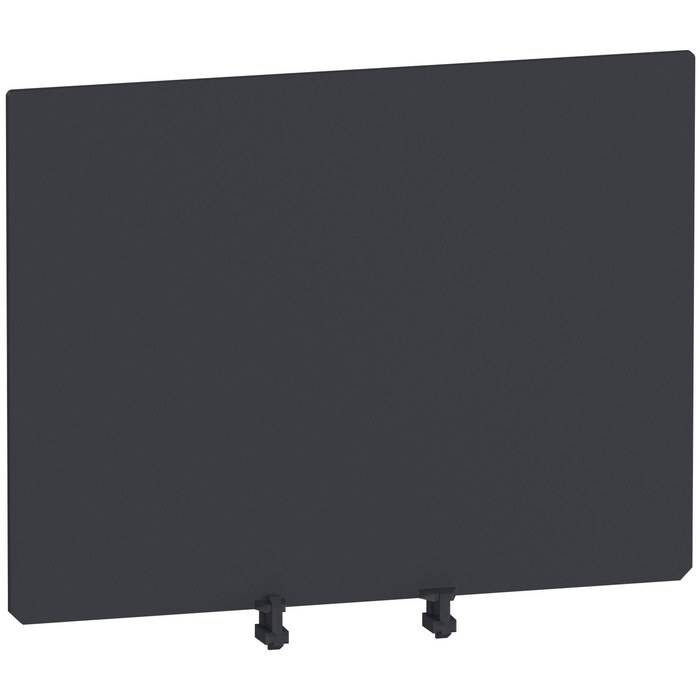

	SCHLV426922 NSXM ECRAN ISOLANT 3P 3606485444321		23,8444 € / U HT 28,6133 € / U TTC

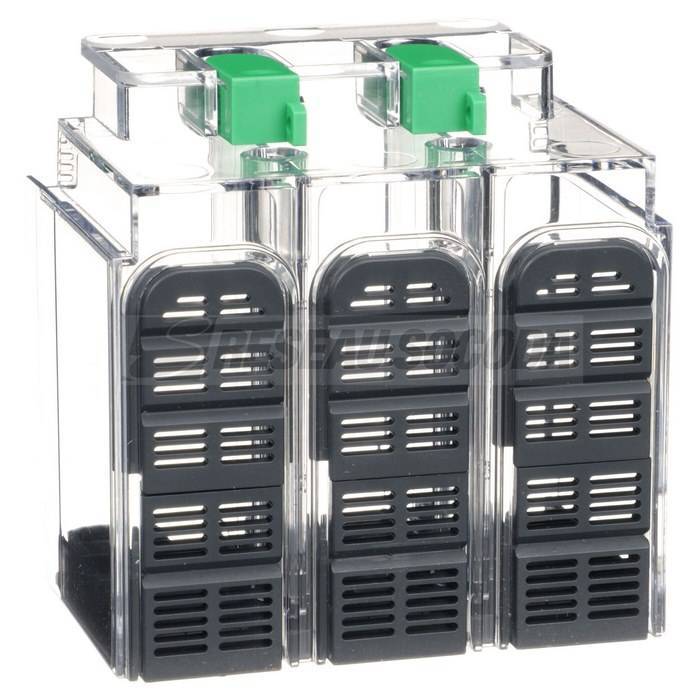

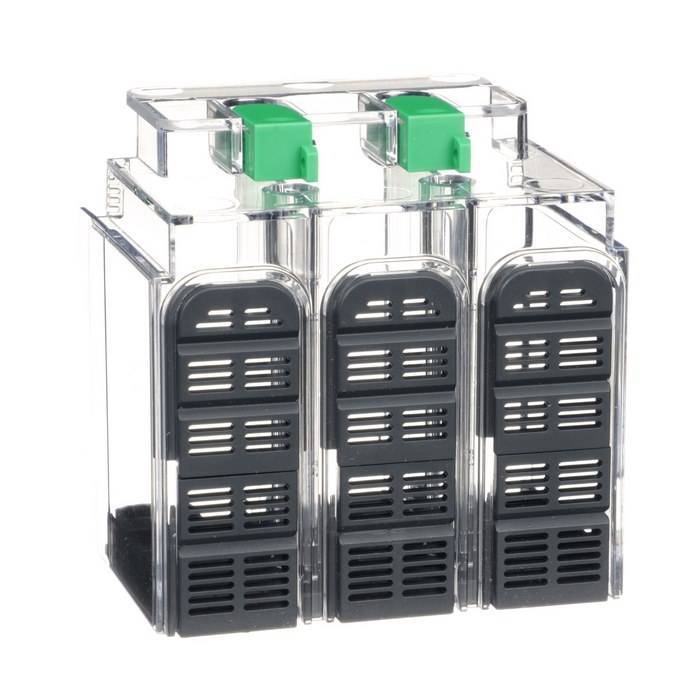

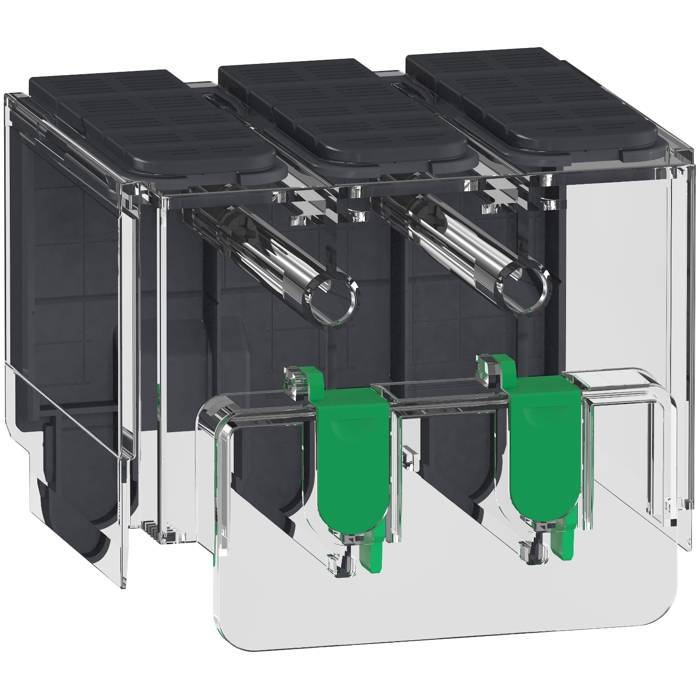

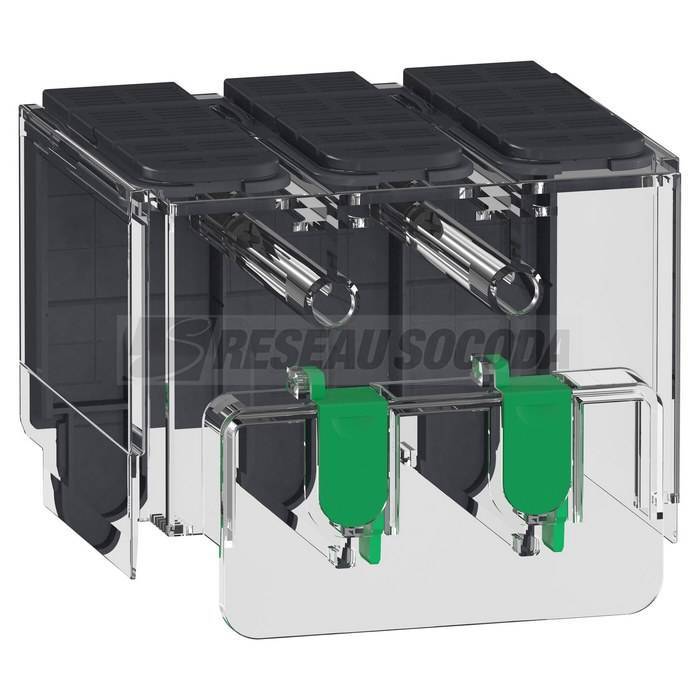

	SCHLV426912 NSXM CACHE BORNE LONG 3P 3606485444260		20,9389 € / U HT 25,1267 € / U TTC

	SCHLV426900 NSXM VIGI CONTACT SDX 3606481166692		229,3983 € / U HT 275,2780 € / U TTC

	SCHC11E34V100B NSXmE DISJV 3P MIC4.1 100A COS 3606481992468		1 043,1020 € / U HT 1 251,7224 € / U TTC

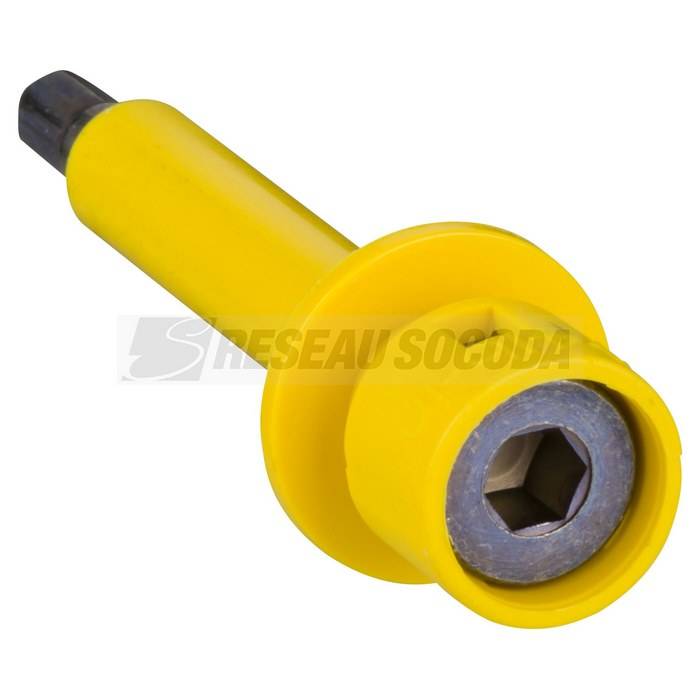

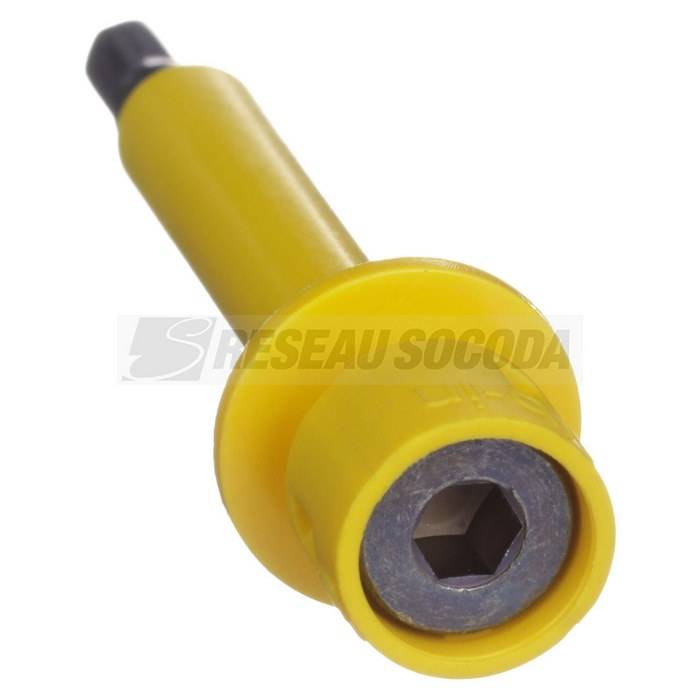

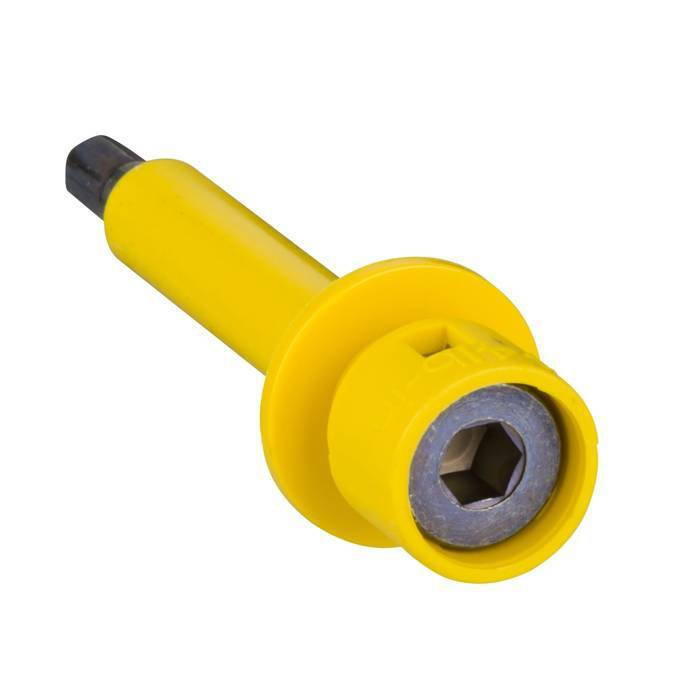

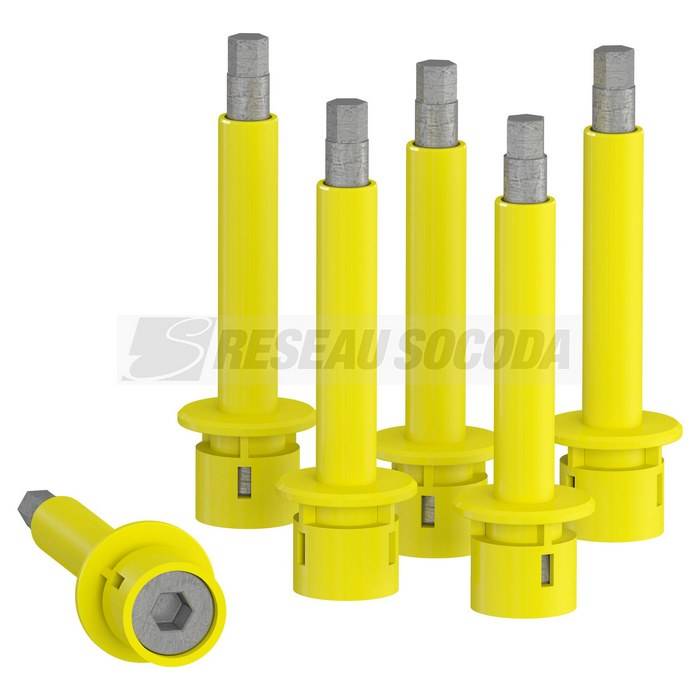

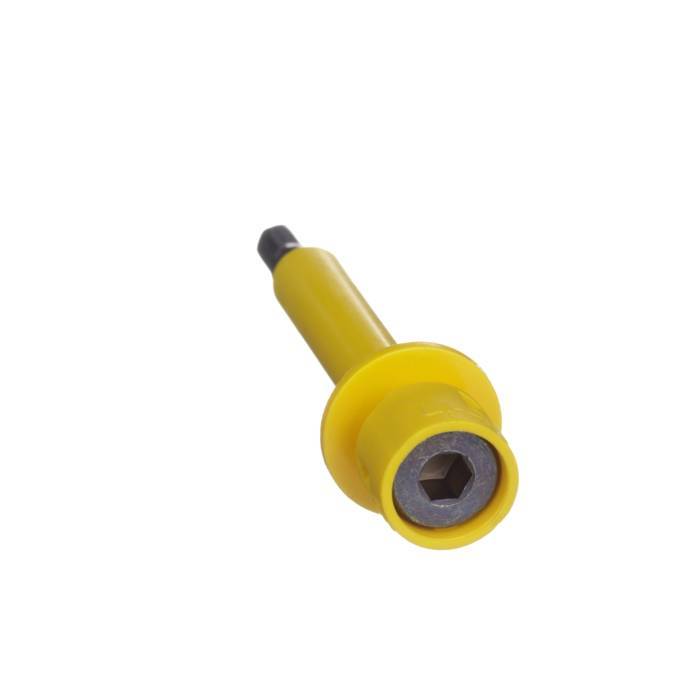

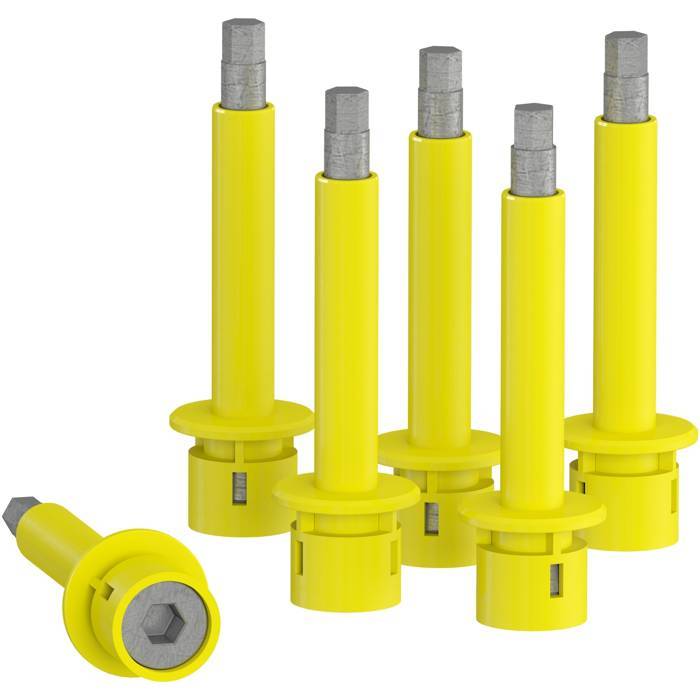

	SCHLV426992 NSXM 6 VIS SECABLES 5 NM 3606480881367		12,2688 € / U HT 14,7226 € / U TTC
