Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX100N - Disjoncteur - MA 6.3A - 3P3D - 50kA - montage fixe

NSX100N disj MA6.3A 3P3D fx

Code article : SCHC10N3MA007

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 415,1840 € / U


	Prix unitaire net HT
	563,1594 € / U
	soit :
	675,7913 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481998347
Réf. fabricant : C10N3MA007

Informations complémentaires :
Le disjoncteur moteur NSX100N est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur magnétique MA
6.3A, 3P3D PdC N, niveau de perf. 50kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Calibre du déclencheur :	6,3 A à 65 °C

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA à 240 V CA 50/60 Hz se conformer à UL 50810 kA Icu à 660/690 V CA 50/60 Hz se confor

Pouvoir de coupure nominal en court-circuit de service (ics) :	10 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 525 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection (magnétique) court-circuit

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable 9 positions

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	N 50 kA 415 V CA

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	6,3 A à 65 °C

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Plage de réglage du seuil de protection courte durée (isd) :	6...14 x In

Type de déclencheur :	Magnétique

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,923 kg

Poids de l'emballage 2 :	11,94 kg

Nom de l'appareil :	NSX100N

Poids :	2,05 kg

Garantie :	18 mois

Application :	Moteur

Pertes de puissance :	3,93 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	18 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nom du déclencheur :	MA

Qct :	CT

Fonctions de protection du déclencheur :	I

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	8

Mots clés : compact nsx disjoncteur montage fixe c10n3ma007 3606481998347 schc10n3ma007

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

563,1594 € / U HT
675,7913 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10F3MA007 NSX100F disj MA 6.3A 3P3D fx 3606481997623		489,2093 € / U HT 587,0512 € / U TTC

	SCHC10H3MA007 NSX100H disj MA6.3A 3P3D fx 3606481999061		641,1698 € / U HT 769,4038 € / U TTC

	SCHC10N3MA003 NSX100N disj MA2.5A 3P3D fx 3606481998330		543,6238 € / U HT 652,3486 € / U TTC

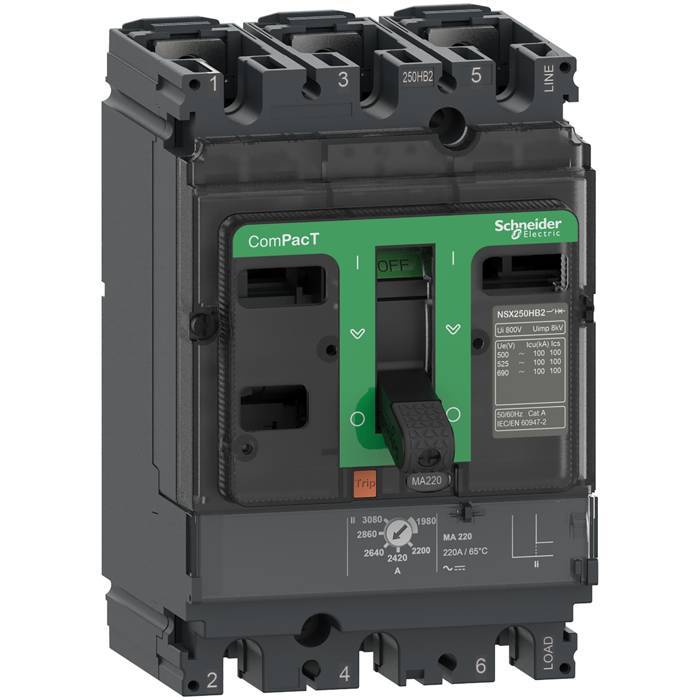

	SCHC10N3MA013 NSX100N disj MA12.5A 3P3D fx 3606481998354		543,6238 € / U HT 652,3486 € / U TTC
