Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX400R - Disjoncteur - MicroLogic 6.3EM 320A - 3P3D - 200kA - fixe

Dsj ML6.3EM 320A 3P3D NSX400R

Code article : SCHC40R36M320

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11 497,4880 € / U


	Prix unitaire net HT
	4 588,8965 € / U
	soit :
	5 506,6758 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481988874
Réf. fabricant : C40R36M320

Fabriqué en France

Informations complémentaires :
Le disjoncteur moteur NSX400R est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 6.3EM 320A, 3P3D PdC R, perform. 200kA 380/415V,
il dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	320 A à 65 °C

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	200 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA Icu à 380/415 V CA 50/

Pouvoir de coupure nominal en court-circuit de service (ics) :	200 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA à 380/415 V CA 50/60 Hz se

Plage de réglage de la temporisation de la protection longue durée (tr) :	10 s à 7,2 x Irpour type 10120 s à 1,5 x Irpour type 520 s à 7,2 x Irpour type 20240 s à 1

Communication des données :	Mesure de l'énergieParamètres de protection et d'alarmeFonction image thermiqueHistoriques

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Durée de vie électrique :	3000 cycle à 690 V In6000 cycle à 690 V In/26000 cycle à 440 V In12000 cycle à 440 V In/2

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Protection moteur supplémentaire :	Rotor caléDéséquilibre de phasesDurée démarrage prolongéeCharge incomplète

Mémoire thermique :	20 minutes avant et après le déclenchement

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouceActivation Ig on/off

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

Nom du déclencheur :	Micrologic 6.3 E-M

Type de mesure :	Compteur d'énergie

Niveau de performance :	R 200 kA 415 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	320 A à 65 °C

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	MarineEACCCC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...320 A

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Nom de l'appareil :	NSX400R

Pertes de puissance :	12,29 W

Classe de déclenchement moteur :	1020305

(tg) ground-fault protection time delay adjustment range :	00,4 s

Poids :	6,05 kg

Poids de l'emballage (kg) :	5,82 kg

Hauteur de l'emballage 1 :	15,2 cm

Largeur de l'emballage 1 :	15,2 cm

Longueur de l'emballage 1 :	29,2 cm

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Humidité relative :	095 %

Pas" de raccordement :	45 mm

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic fixe c40r36m320 3606481988874 schc40r36m320

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

4 588,8965 € / U HT
5 506,6758 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC25R36M150 Dsj ML6.2EM 150A 3P3D NSX250R 3606482001466		3 179,2579 € / U HT 3 815,1095 € / U TTC

	SCHC40F31M320 NSX400F disj ML1.3M 320A 3P3D 3606482002609		2 409,4538 € / U HT 2 891,3446 € / U TTC

	SCHC40R31M320 Disj ML1.3M 320A 3P3D NSX400R 3606481988836		2 848,0381 € / U HT 3 417,6457 € / U TTC

	SCHC40R32M320 Disj ML2.3M 320A 3P3D NSX400R 3606481988850		3 078,0326 € / U HT 3 693,6391 € / U TTC

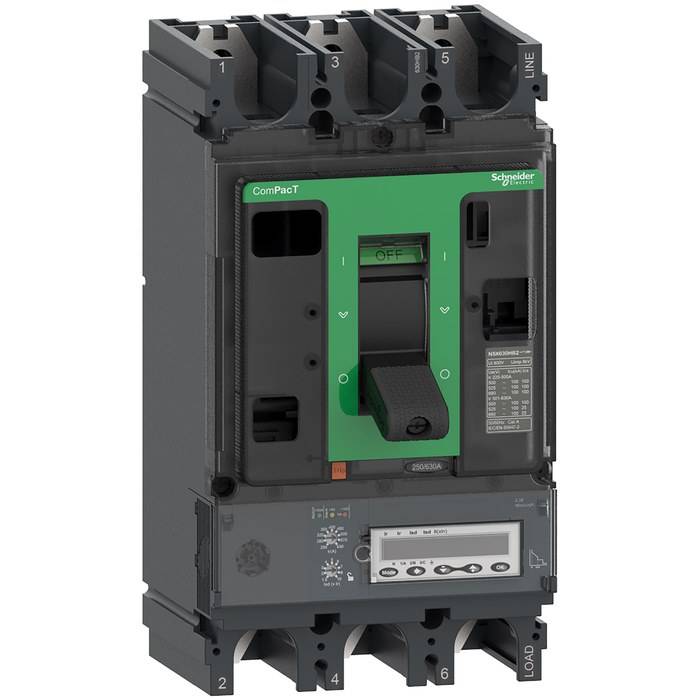

	SCHC40R35E400 Disj ML5.3E 400A 3P3D NSX400R 3606482003385		4 697,4593 € / U HT 5 636,9512 € / U TTC

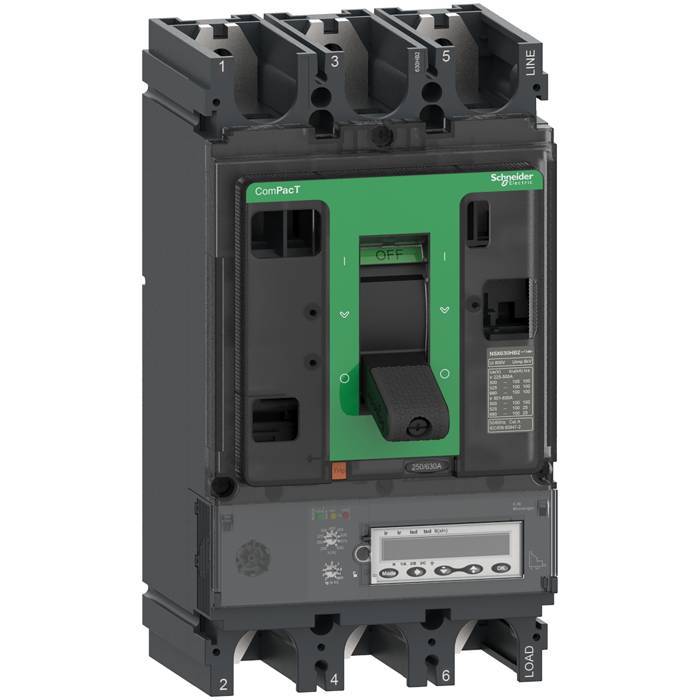

	SCHC40R36E400 Disj ML6.3E 400A 3P3D NSX400R 3606481988812		4 562,0325 € / U HT 5 474,4390 € / U TTC
