Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

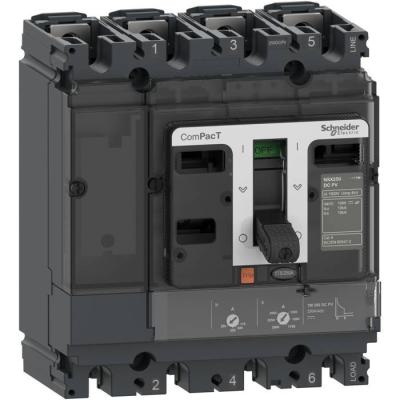

ComPacT NSX80 DC PV - Disjoncteur - TM-DC PV 80A - 4P4D - 10kA - montage fixe

NSX80 DC PV DISJ 4P4D 80A

Code article : SCHC10F4TM080D1

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 291,0720 € / U


	Prix unitaire net HT
	1 313,5382 € / U
	soit :
	1 576,2458 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003552
Réf. fabricant : C10F4TM080D1

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX80DC PV est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique
photovoltaïque TM-DC PV 80A, 4P4D PdC PV, perf. 10kA
1000Vcc, il dispose d'une cde par maneton pour un montage
sur platine.

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Pouvoir de coupure ultime en court-circuit (icu) :	10ákA Icu à 1000 V CC se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	1000áV CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Durée de vie électrique :	1500ácycle à 1000 V In

Type de déclencheur :	Thermique-magnétique

Niveau de performance :	F 10ákA 1000 V CC

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

Application :	Distribution

(in) courant assigné d'emploi :	80áA à 40á°C

Calibre du déclencheur :	80áA à 40á°C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Nom de l'appareil :	NSX80 DC PV

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	10000ácycle

Type de raccordement du circuit principal :	borne à vis

(ue) tension assignée d'emploi :	1000 V CC

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage (kg) :	2,611ákg

Hauteur de l'emballage 1 :	13,5ácm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140ámm

Hauteur (h) :	161ámm

Profondeur (p) :	186ámm

Poids :	2,4ákg

Humidité relative :	0à95á%

Tension assignée (ue) (v) :	1000,0

Nom du déclencheur :	TM-DC

Pas" de raccordement :	35ámm

Largeur de l'emballage 1 :	14ácm

Longueur de l'emballage 1 :	19ácm

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit non retardé (a) :	800,0

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Courant permanent nominal (iu) (a) :	80,0

Réglage de courant du déclencheur de surcharge (a) :	56,0

Indice de protection (ip) :	IP40

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	5,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Pôles protégés :	4t

Type de réseau :	CC

Fonctions de protection du déclencheur :	LI

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur montage fixe c10f4tm080d1 3606482003552 schc10f4tm080d1

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 313,5382 € / U HT
1 576,2458 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

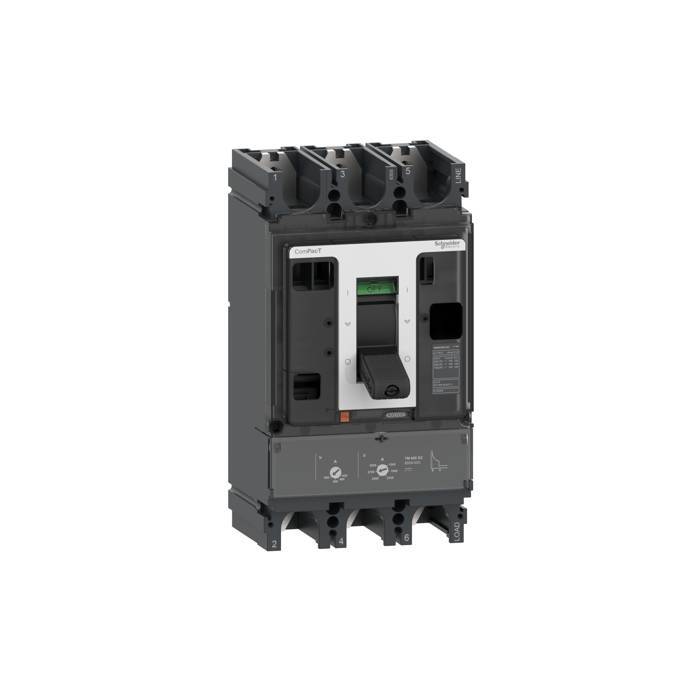

	SCHC40F3TM320D NSX400FDC DISJ 3P3D 320A 3606481995001		2 259,9163 € / U HT 2 711,8996 € / U TTC

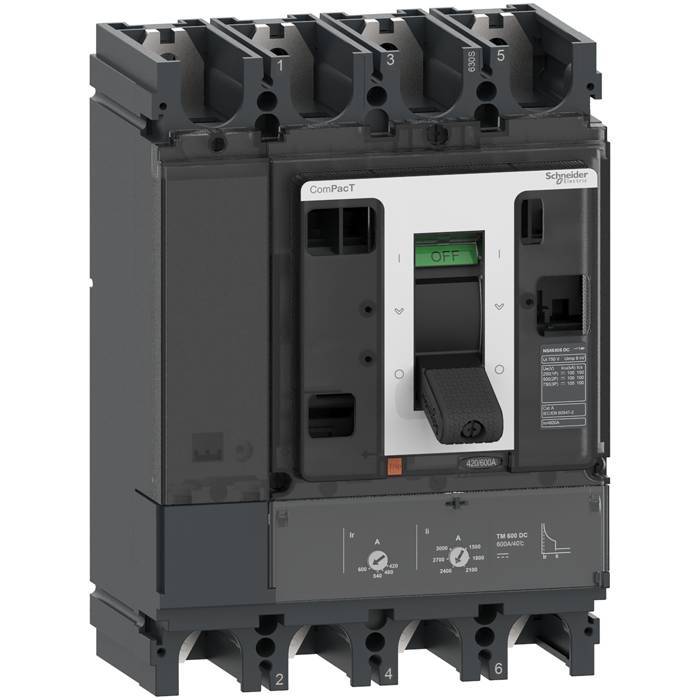

	SCHC40F4TM320D NSX400FDC DISJ 4P4D 320A 3606481995100		3 287,5093 € / U HT 3 945,0112 € / U TTC

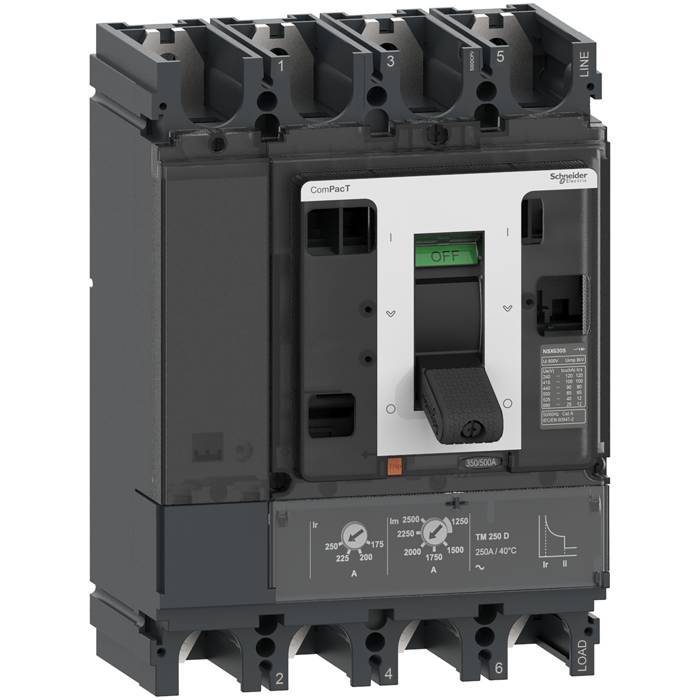

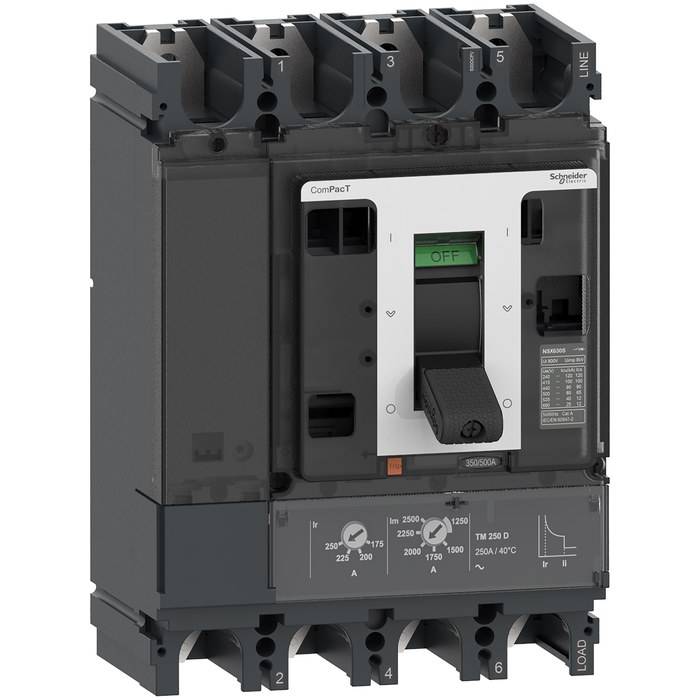

	SCHC40F4TM320D1 NSX320 DC PV DISJ 4P4D 320A 3606482003606		2 034,5722 € / U HT 2 441,4866 € / U TTC

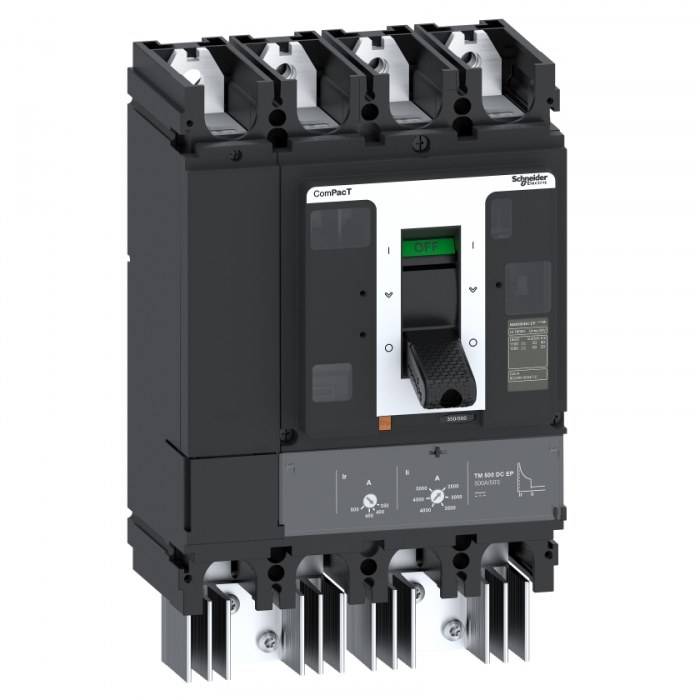

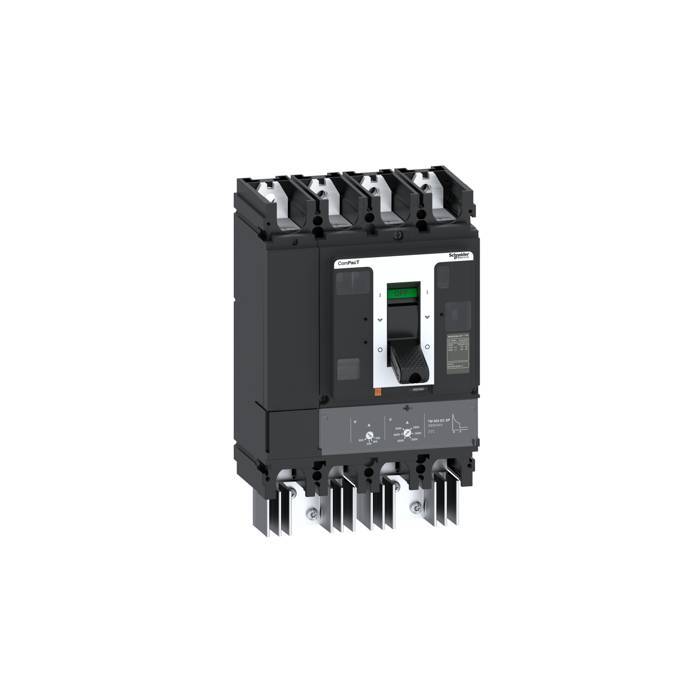

	SCHC50F4TM320D3 NSX500 DC EP DISJ 4P4D 320A 3606481988621		1 932,3219 € / U HT 2 318,7863 € / U TTC
