Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

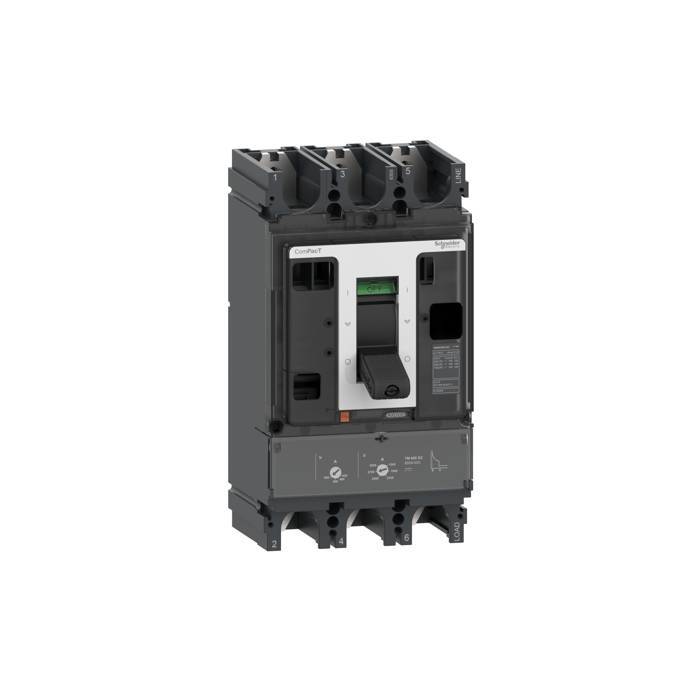

ComPacT NSX630F DC - Disjoncteur CC - TM-DC 600A - 3P3D - 36kA - montage fixe

NSX630FDC DISJ 3P3D 600A

Code article : SCHC63F3TM600D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	9 114,0120 € / U


	Prix unitaire net HT
	3 637,5997 € / U
	soit :
	4 365,1196 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481995032
Réf. fabricant : C63F3TM600D

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX630F DC est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique
TM-DC 600A, 3P3D PdC F, perf. 36kA 750Vcc, il dispose d'une
cde par maneton pour un montage sur platine.

Calibre du déclencheur :	600 A à 40 °C

Indice de protection (ip) :	IP3X

Nombre de pôles :	3

Tension assignée :	500,0 500,0

Pouvoir de coupure ultime en court-circuit (icu) :	36 kA Icu à 250 V CC 1P se conformer à CEI 60947-236 kA Icu à 500 V CC 2P se conformer à C

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Durée de vie électrique :	1000 cycle à 750 V In2000 cycle à 750 V In/2

Pouvoir de coupure nominal en court-circuit de service (ics) :	36 kA à 750 V CC se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	750 V CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 750 V CC

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	600 A à 40 °C

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	1500,0 3000,0

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Réglage de courant du déclencheur de surcharge (a) :	420,0 600,0

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX630F DC

Endurance mécanique :	5000 cycle

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage (kg) :	5,471 kg

Largeur de l'emballage 1 :	15,5 cm

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	6,2 kg

Humidité relative :	095 %

Nom du déclencheur :	TM-DC

Pas" de raccordement :	45 mm

Hauteur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	29 cm

Courant permanent nominal (iu) (a) :	600,0

Position du raccordement de circuit principal :	avant

Mode d'installation du disjoncteur :	Fixe

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CC

Fonctions de protection du déclencheur :	LI

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur montage fixe c63f3tm600d 3606481995032 schc63f3tm600d
