Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

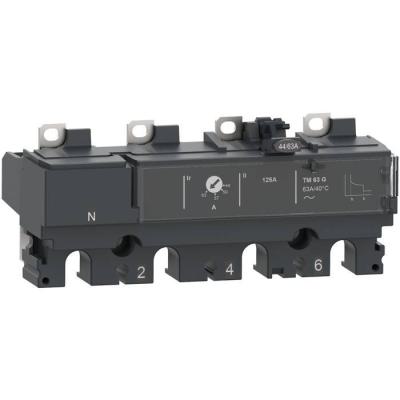

ComPacT NSX - Déclencheur magnéto-thermique TM-G 80A - 4P4D pour NSX100

Décl. TMG 80A 4P4D NSX100

Code article : SCHC104MG080

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 091,3040 € / U


	Prix unitaire net HT
	435,5631 € / U
	soit :
	522,6757 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000711
Réf. fabricant : C104MG080

Informations complémentaires :
Le déclencheur magnéto-thermique TM-G s'installe sur un
disj. ComPacT NSX en montage sur platine. En 80A 4P4D, il
assure la protection des surintensités de courant
(surcharge et court-circuit) en applications alimentées par
générateur.

Application :	Générateur

Courant nominal (a) :	80

Poids :	38400 g

Type :	Déclencheur

Type de tension :	auto-alimenté

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 DC nouvelle génération

Finition de la protection du moteur :	déclencheur thermique/magnétique

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz750 V CC

Type de déclencheur :	Thermique-magnétique

Plage de réglage de la temporisation de la protection longue durée (tr) :	120 400 s à 1,5 x In

Normes :	UL 508EN/CEI 60947-2

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	80 A à 40 °C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	EACMarineCCC

Paramètres de protection neutre :	1 x Ir (4t)

Fonction déclencheur de court-circuit :	non retardé

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Poids de l'emballage 3 :	460800 g

Hauteur de l'emballage 3 :	1500 mm

Longueur de l'emballage 3 :	1200 mm

Garantie :	18 mois

Position du pole neutre :	Gauche

Hauteur de l'emballage 2 :	320 mm

Largeur de l'emballage 2 :	300 mm

Longueur de l'emballage 2 :	410 mm

Largeur de l'emballage 3 :	800 mm

Plage de réglage du seuil de protection courte durée (isd) :	200 A

Hauteur de l'emballage 1 :	16 cm

Largeur de l'emballage 1 :	10 cm

Longueur de l'emballage 1 :	16 cm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	200,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	200,0

Nom du déclencheur :	TM-G

Type de réseau :	CACC

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage de courant du déclencheur de surcharge (a) :	80,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	384

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de poles :	4,0

Description des poles :	4P

Poles protégés :	4t

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	32

Qc carton :	32

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c104mg080 3606482000711 schc104mg080
