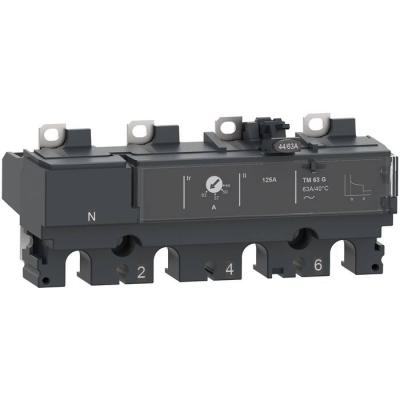

ComPacT NSX - Déclencheur magnéto-thermique TM-G 40A - 4P4D pour NSX100

Décl. TMG 40A 4P4D NSX100

Code article : SCHC104MG040

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	703,7280 € / U


	Prix unitaire net HT
	280,8731 € / U
	soit :
	337,0477 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000698
Réf. fabricant : C104MG040

Informations complémentaires :
Le déclencheur magnéto-thermique TM-G s'installe sur un
disj. ComPacT NSX en montage sur platine. En 40A 4P4D, il
assure la protection des surintensités de courant
(surcharge et court-circuit) en applications alimentées par
générateur.

Application :	Générateur

Poids :	13,712 kg

Type :	Déclencheur

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 DC nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz750 V CC

Type de déclencheur :	Thermique-magnétique

Plage de réglage de la temporisation de la protection longue durée (tr) :	120400 s à 1,5 x In

Normes :	EN/CEI 60947-2UL 508

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	40 A à 40 °C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	CCCMarineEAC

Paramètres de protection neutre :	1 x Ir (4t)

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Garantie :	18 mois

Position du pôle neutre :	Gauche

Largeur de l'emballage 1 :	10 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom du déclencheur :	TM-G

Type de réseau :	CCCA

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Plage de réglage du seuil de protection courte durée (isd) :	80 A

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Hauteur de l'emballage 1 :	7 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Pôles protégés :	4t

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	23

Qc carton :	23

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c104mg040 3606482000698 schc104mg040
