Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

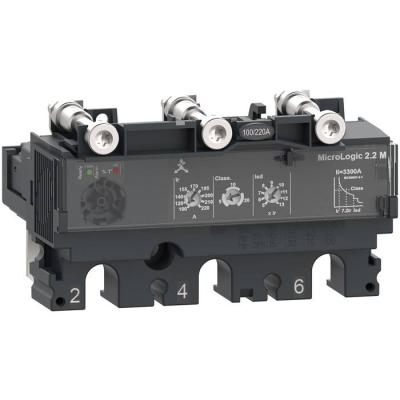

ComPacT NSX - Déclencheur MicroLogic 2.2M 25A - 3P3D pour NSX100-250

Décl. ML2.2M 25A 3P3D NSX100

Code article : SCHC1032M025

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	945,0360 € / U


	Prix unitaire net HT
	376,0684 € / U
	soit :
	451,2821 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000384
Réf. fabricant : C1032M025

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique moteur MicroLogic 2.2M est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 25A, en 3P3D, ce dispositif
assure une protection de surcharge long-retard et
instantané.

Plage de réglage de la temporisation de la protection longue durée (tr) :	120ás à 1,5 x Irpour type 56,5ás à 6 x Irpour type 55ás à 7,2 x Irpour type 5240ás à 1,5 x

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Finition de la protection du moteur :	déclencheur électronique

Protection moteur supplémentaire :	Déséquilibre de phases

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2 M

Type de déclencheur :	Electronique

Calibre du déclencheur :	25áA à 65á°C

Certifications du produit :	EACMarineCCC

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	12...25 A

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Application :	Moteur

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,01ás

Hauteur de l'emballage 1 :	6,2ácm

Largeur de l'emballage 1 :	9,5ácm

Classe de déclenchement moteur :	10520

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	425 A

Poids de l'emballage (kg) :	450ág

Longueur de l'emballage 1 :	11ácm

Poids de l'emballage 2 :	11ákg

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	425,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	425,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Courant permanent nominal (iu) (a) :	25,0

Réglage de courant du déclencheur de surcharge (a) :	25,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	24

Type de tension d'actionnement :	AC

Qc carton :	24

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1032m025 3606482000384 schc1032m025

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

376,0684 € / U HT
451,2821 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC1032M050 Décl. ML2.2M 50A 3P3D NSX100 3606482000391		300,4947 € / U HT 360,5936 € / U TTC

	SCHC1032M100 Décl. ML2.2M 100A 3P3D NSX100 3606482000407		334,8576 € / U HT 401,8291 € / U TTC

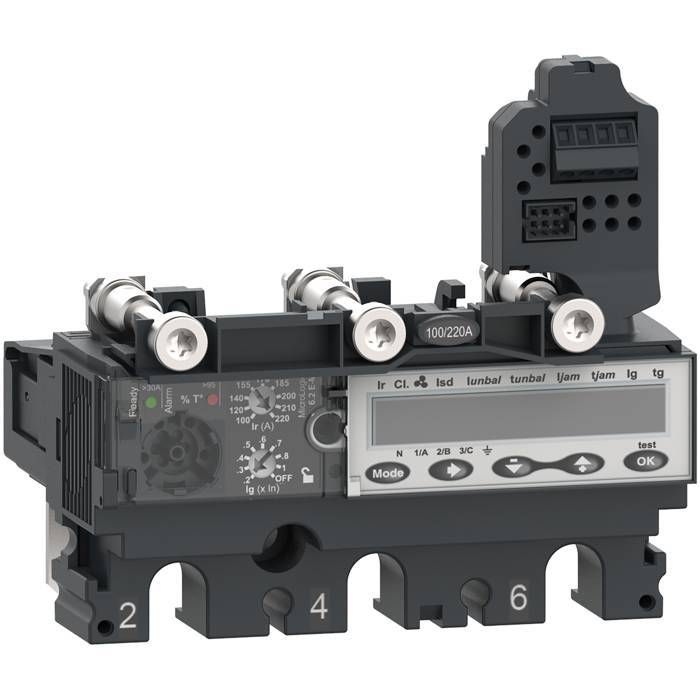

	SCHC1036M025 Décl. ML6.2EM 25A 3P3D NSX100 3606482000438		1 170,3758 € / U HT 1 404,4510 € / U TTC

	SCHC103MA025 Décl. MA 25A 3P3D pour NSX100 3606482000339		157,0115 € / U HT 188,4138 € / U TTC

	SCHC103TM025 Décl. TMD25A 3P3D pour NSX100 3606481999504		175,4871 € / U HT 210,5845 € / U TTC

	SCHC104TM025 Décl. TMD25A 4P4D pour NSX100 3606482000186		216,3349 € / U HT 259,6019 € / U TTC

	SCHC106TM025 Décl. TMD25A 4P3D pour NSX100 3606481999931		187,7739 € / U HT 225,3287 € / U TTC

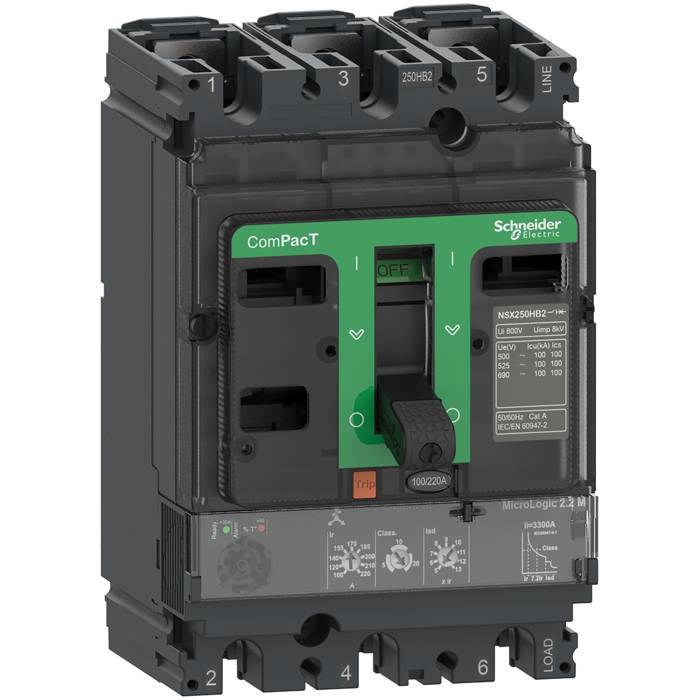

	SCHC10H32M025 NSX100H disj ML2.2M 25A 3P fx 3606481999153		851,8342 € / U HT 1 022,2010 € / U TTC
