Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

ComPacT NSX100H - Disjoncteur - MicroLogic 2.2 M 25A - 3P3D - 70kA - fixe

NSX100H disj ML2.2M 25A 3P fx

Code article : SCHC10H32M025

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 134,2720 € / U


	Prix unitaire net HT
	851,8342 € / U
	soit :
	1 022,2010 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999153
Réf. fabricant : C10H32M025

Informations complémentaires :
Le disjoncteur moteur NSX100H est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.2M 25A, 3P3D PdC H, perf. 70kA 380/415V il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	25 A à 65 °C

Indice de protection (ip) :	IP40

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	10 kA à 600 V CA 50/60 Hz se conformer à UL 50885 kA à 240 V CA 50/60 Hz se conformer à UL

Pouvoir de coupure nominal en court-circuit de service (ics) :	10 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2100 kA à 220/240 V CA 50/60 Hz se

Plage de réglage de la temporisation de la protection longue durée (tr) :	10 s à 7,2 x Irpour type 10120 s à 1,5 x Irpour type 520 s à 7,2 x Irpour type 20240 s à 1

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Protection moteur supplémentaire :	Déséquilibre de phases

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable 9 positions

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	H 70 kA 415 V CA

Nom du déclencheur :	Micrologic 2.2 M

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	25 A à 65 °C

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Technique de déclenchement :	électronique

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Tension de fonctionnement normale (v) :	690,0 690,0

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du déclencheur de court-circuit non retardé (a) :	425,0 425,0

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	12...25 A

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Réglage de courant du déclencheur de surcharge (a) :	12,0 25,0

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,904 kg

Poids de l'emballage 2 :	11,83 kg

Nom de l'appareil :	NSX100H

Poids :	2,05 kg

Garantie :	18 mois

Application :	Moteur

Pertes de puissance :	0,53 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Classe de déclenchement moteur :	20510

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	425 A

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	17 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Largeur (mm) :	105,0

Hauteur (mm) :	161,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Profondeur (mm) :	86,0

Courant permanent nominal (iu) (a) :	25,0

Courant de commutation de court-circuit limite nominal icu à 400 v, ca (ka) :	70,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec protection thermique :	Oui

Sensible à une défaillance de phase :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	8

Mots clés : compact nsx disjoncteur micrologic fixe c10h32m025 3606481999153 schc10h32m025

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

851,8342 € / U HT
1 022,2010 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10F3MA025 NSX100F disj MA 25A 3P3D fx 3606481997647		469,6784 € / U HT 563,6141 € / U TTC

	SCHC10H32M050 NSX100H disj ML2.2M 50A 3P fx 3606481999160		770,6241 € / U HT 924,7489 € / U TTC

	SCHC10H32M100 NSX100H disj ML2.2M 100A 3P fx 3606481999177		807,5605 € / U HT 969,0726 € / U TTC

	SCHC10H3MA025 NSX100H disj MA25A 3P3D fx 3606481999085		621,5282 € / U HT 745,8338 € / U TTC

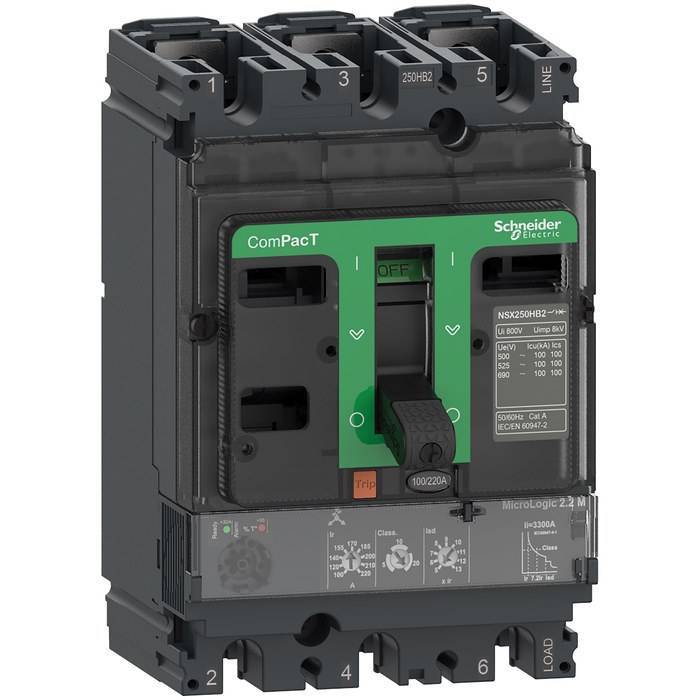

	SCHC10R32M025 Disj ML2.2M 25A 3P3D NSX100R 3606482001381		1 170,6159 € / U HT 1 404,7391 € / U TTC
