Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

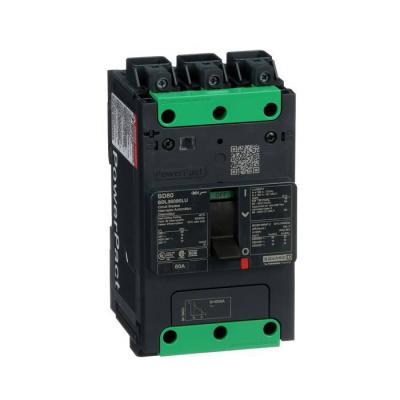

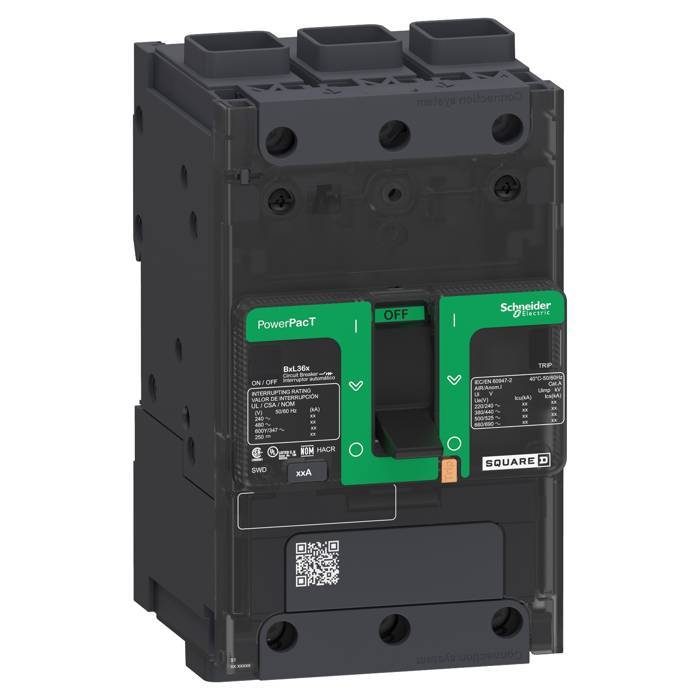

PowerPact B - disjoncteur BD - 18kA 600Y/347V - TM80D - 3P - Everlink

PPB 18KA TM80D 3P ever

Code article : SCHBDL36080LU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 267,1520 € / U


	Prix unitaire net HT
	505,7478 € / U
	soit :
	606,8974 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481149152
Réf. fabricant : BDL36080LU

Informations complémentaires :
PowerPact B - disjoncteur - thermique-magnétique -
déclencheur TM-D 80A - 3P 3t - code pdc D - commande par
maneton - bornes Everlink - HLP : 137x81x80mm - larg. 9 pas
de 9 mm

Hauteur :	137 mm

Gamme :	PowerPact

Nom du produit :	PowerPact B

Nom de l'appareil :	BD 080

Type de produit ou équipement :	Disjoncteur

Application :	Distribution

Courant nominal (in) :	80 A

Nombre de pôles :	3P

Pôles protégés :	3t

Type de commande :	Par maneton

Codification du pouvoir de coupure :	D

Pouvoir de coupure :	25 kA à 208Y/120 V CA 50/60 Hz se conformer à UL 489 18 kA à 240 V CA 50/60 Hz se conforme

(ue) tension assignée d'emploi :	525 V CA 50/60 Hz se conformer à UL 489

Fréquence du réseau :	50/60 Hz

(ics) pouvoir assigné de coupure de service :	25 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-214 kA à de 500 à 525 V CA 50/60

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Technologie de l'unité de déclenchement :	Thermique-magnétiqueTM-D,

Continuous current rating :	80%

(ui) tension d'isolement :	800 V se conformer à CEI 60947-2

Nom du déclencheur :	TM-D

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A

Mechanical durability :	15000 cycle se conformer à IEC 947-1 Annexe K ed 5.2

Electrical durability :	10000 cycle se conformer à IEC 947-1 Annexe K ed 5.2 à 440 V In

Pas" de raccordement :	27 mm

Jauge awg :	AWG 6...AWG 2/0 torsadé fin aluminium / cuivreDe AWG 14 à AWG 3/0 rigide ou semi-rigide al

Signalisation locale :	Présence de contacts auxiliaires: repère (vert)

Mode d'installation :	Encliquetable (rail DIN symétrique 35 mm)Par vis (platine)

Raccordement électrique :	Everlink lug ligneEverlink lug charge

Couple de serrage :	5 N.m pour 2,5?16 mmy (AWG 14...AWG 4)9 N.m pour 25?95 mmy (de AWG 3 à AWG 3/0)

Nombre d'emplacements :	1 slot(s) pour interrupteur secondaire OF (kit enfichable)1 slot(s) pour libération de ten

Longueur de dénudage du fil d'alimentation :	20 mm

Couleur :	Gris (RAL 7016)

Pas de 9 mm :	9

Largeur :	81 mm

Profondeur :	80 mm

Poids :	1,074 kg

Quantité du lot :	Lot de 1

Labels qualité :	CE

Normes :	UL 489CSA C22.2 No 5GB 14048.2EN/CEI 60947-2EN/IEC 60947-5-1NMX J-266NEMA AB1

Certifications du produit :	ULCEICCCEACCSANOM

Degré de protection ip :	Couvercle avant: IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60947-1

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,179 kg

Hauteur de l'emballage 1 :	11,938 cm

Largeur de l'emballage 1 :	8,382 cm

Longueur de l'emballage 1 :	20,574 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	6

Poids de l'emballage 2 :	8,5 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Profil environnemental :	Profil environnemental du Produit

Sans pvc :	Oui

Présence d'halogènes :	Produit sans halogènes

Garantie :	18 mois

Qc unité :	1

Qct :	CT

Qc carton :	6

Mots clés : BDL36080LU PowerPact B disjoncteur BD 18kA 600Y/347V TM80D 3P Everlink 3606481149152 schbdl36080lu

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

505,7478 € / U HT
606,8974 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

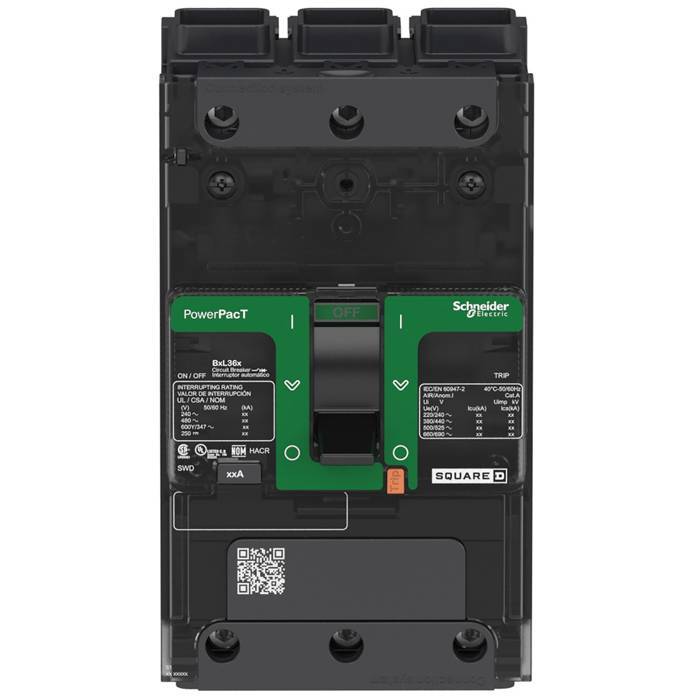

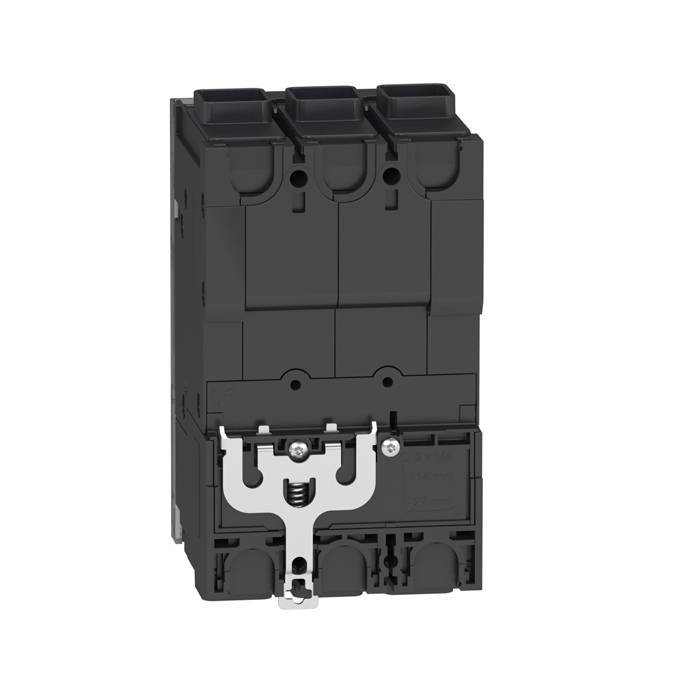

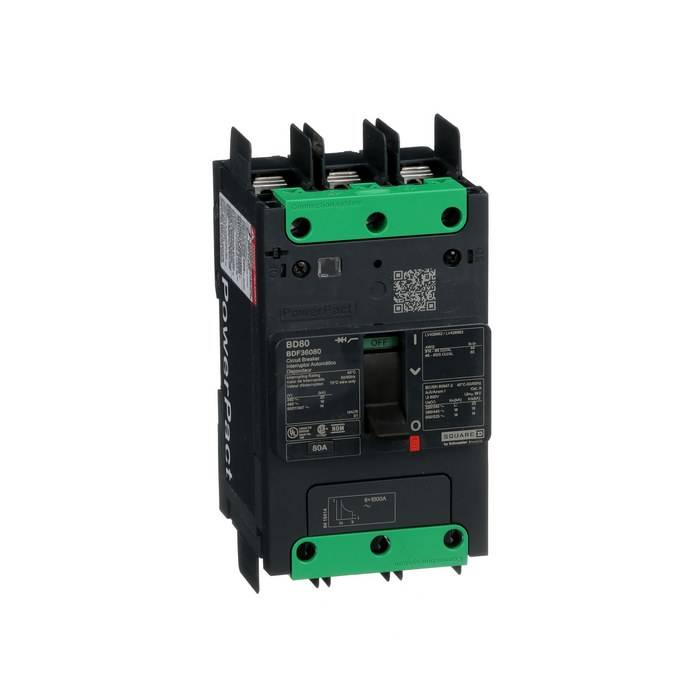

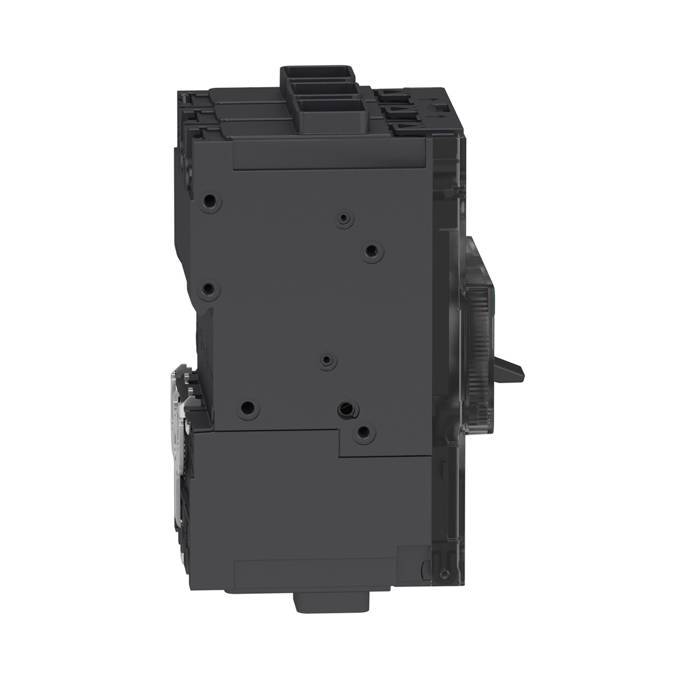

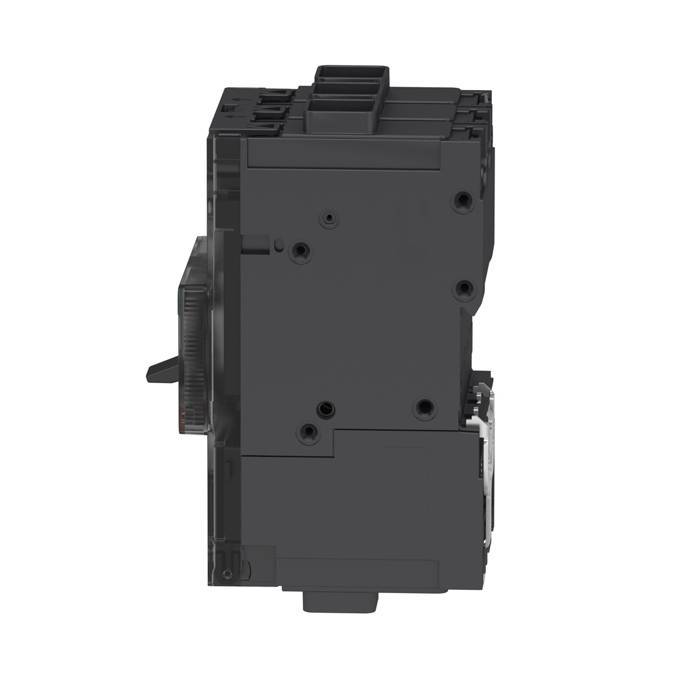

	SCHBDF36080 PPB 18KA TM80D 3P cosse 3606481149305		491,9733 € / U HT 590,3680 € / U TTC

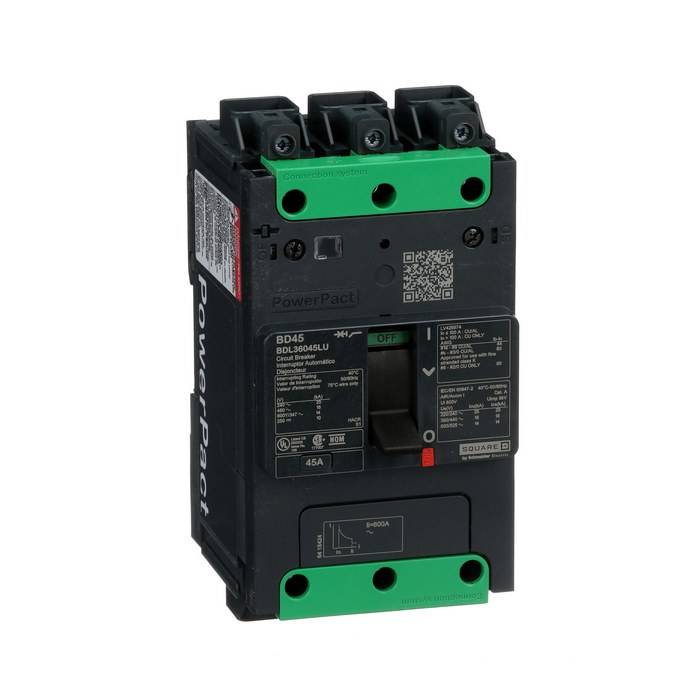

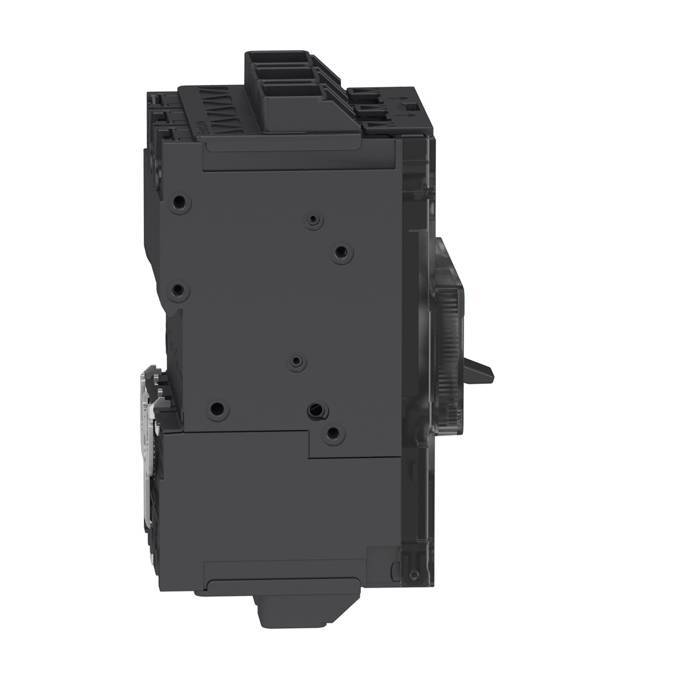

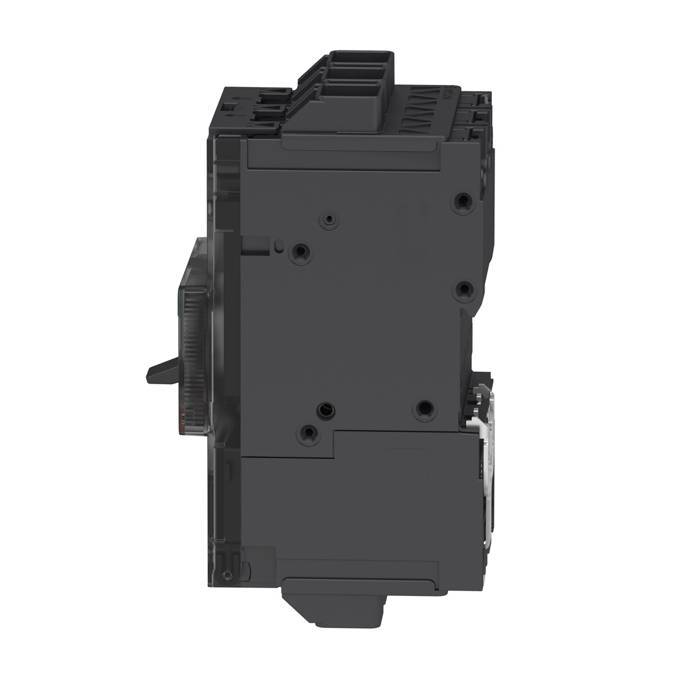

	SCHBDL36045LU PPB 18KA TM45D 3P ever 3606481149114		372,8403 € / U HT 447,4084 € / U TTC
