Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

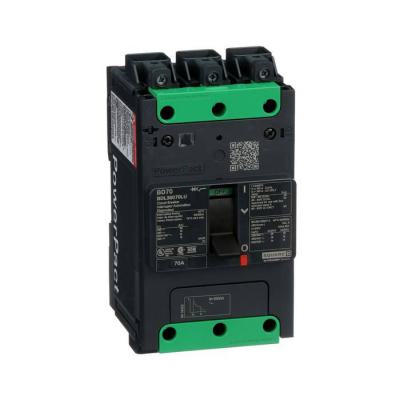

PowerPact B - disjoncteur BD - 18kA 600Y/347V - TM70D - 3P - Everlink

PPB 18KA TM70D 3P ever

Code article : SCHBDL36070LU

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 013,7240 € / U


	Prix unitaire net HT
	404,5993 € / U
	soit :
	485,5192 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481149145
Réf. fabricant : BDL36070LU

Informations complémentaires :
PowerPact B - disjoncteur - thermique-magnétique -
déclencheur TM-D 70A - 3P 3t - code pdc D - commande par
maneton - bornes Everlink - HLP : 137x81x80mm - larg. 9 pas
de 9 mm

Pouvoir de coupure :	25 kA à 208Y/120 V CA 50/60 Hz se conformer à UL 489 18 kA à 240 V CA 50/60 Hz se conforme

(ics) pouvoir assigné de coupure de service :	25 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-214 kA à de 500 à 525 V CA 50/60

Nombre d'emplacements :	1 slot(s) pour interrupteur secondaire OF (kit enfichable)1 slot(s) pour libération de ten

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Jauge awg :	AWG 6...AWG 2/0 torsadé fin aluminium / cuivreDe AWG 14 à AWG 3/0 rigide ou semi-rigide al

Couple de serrage :	5 N.m pour 2,516 mm² (AWG 14...AWG 4)9 N.m pour 2595 mm² (de AWG 3 à AWG 3/0)

Normes :	EN/IEC 60947-5-1CSA C22.2 No 5NEMA AB1EN/CEI 60947-2GB 14048.2UL 489NMX J-266

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Electrical durability :	10000 cycle se conformer à IEC 947-1 Annexe K ed 5.2 à 440 V In

Mode d'installation :	Encliquetable (rail DIN symétrique 35 mm)Par vis (platine)

Mechanical durability :	15000 cycle se conformer à IEC 947-1 Annexe K ed 5.2

Signalisation locale :	Présence de contacts auxiliaires: repère (vert)

Degré de protection ip :	Couvercle avant: IP40 se conformer à CEI 60529

(ue) tension assignée d'emploi :	525 V CA 50/60 Hz se conformer à UL 489

Raccordement électrique :	Everlink lug ligneEverlink lug charge

Profil environnemental :	Profil environnemental du Produit

(ui) tension d'isolement :	800 V se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Technologie de l'unité de déclenchement :	Thermique-magnétiqueTM-D,

Présence d'halogènes :	Produit sans halogènes

Statut environnemental de l'offre :	Produit Green Premium

Certifications du produit :	ULCEICCCEACCSANOM

Régulation reach :	Déclaration REACh

Couleur :	Gris (RAL 7016)

Application :	Distribution

Nom du produit :	PowerPact B

Type de produit ou équipement :	Disjoncteur

Type de commande :	Par maneton

Catégorie d'emploi :	Catégorie A

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Hauteur de l'emballage 1 :	11,938 cm

Longueur de l'emballage 1 :	20,574 cm

Fréquence du réseau :	50/60 Hz

Poids :	1,074 kg

Quantité du lot :	Lot de 1

Poids de l'emballage (kg) :	1,179 kg

Largeur de l'emballage 1 :	8,382 cm

Garantie :	18 mois

Nom de l'appareil :	BD 070

Hauteur :	137 mm

Poids de l'emballage 2 :	8,5 kg

Pas" de raccordement :	27 mm

Longueur de dénudage du fil d'alimentation :	20 mm

Largeur :	81 mm

Profondeur :	80 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant nominal (in) :	70 A

Continuous current rating :	80 %

Nom du déclencheur :	TM-D

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sans pvc :	Oui

Nombre de pôles :	3P

Pôles protégés :	3t

Labels qualité :	CE

Qct :	CT

Codification du pouvoir de coupure :	D

Pas de 9 mm :	9

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	6

Mots clés : BDL36070LU PowerPact B disjoncteur BD 18kA 600Y/347V TM70D 3P Everlink 3606481149145 schbdl36070lu

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

404,5993 € / U HT
485,5192 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

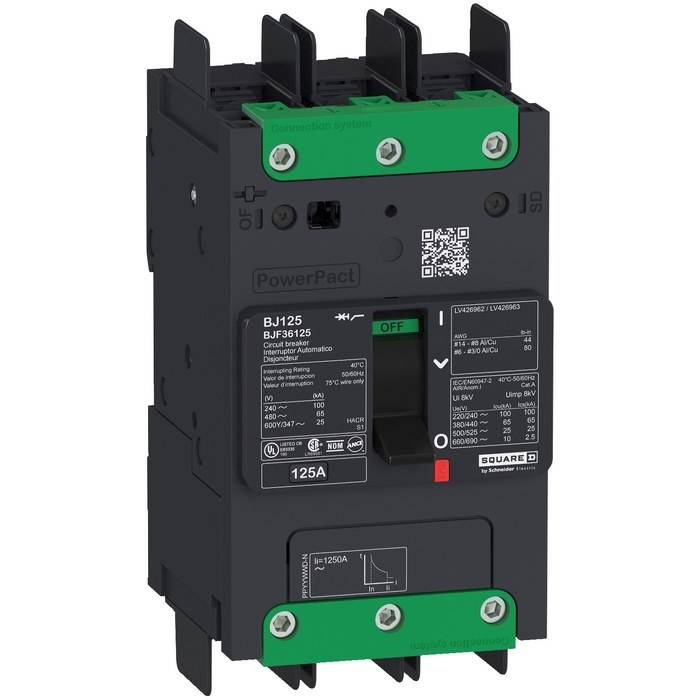

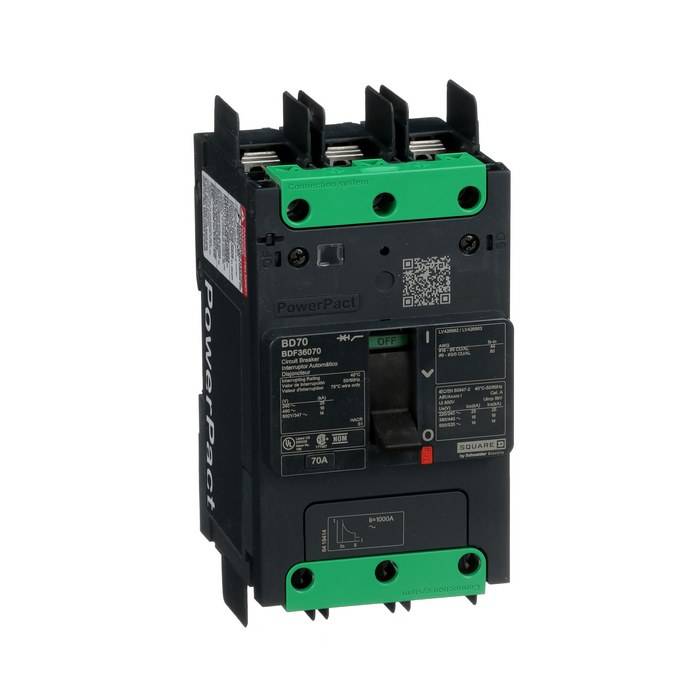

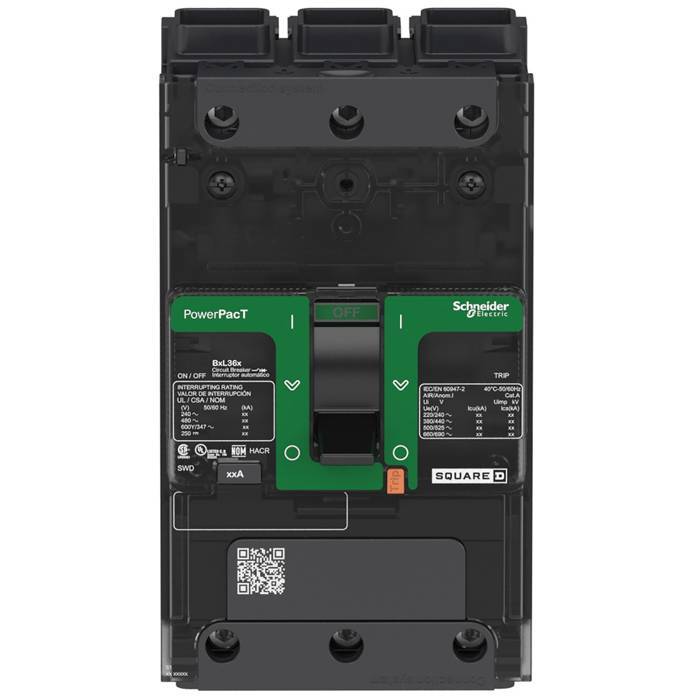

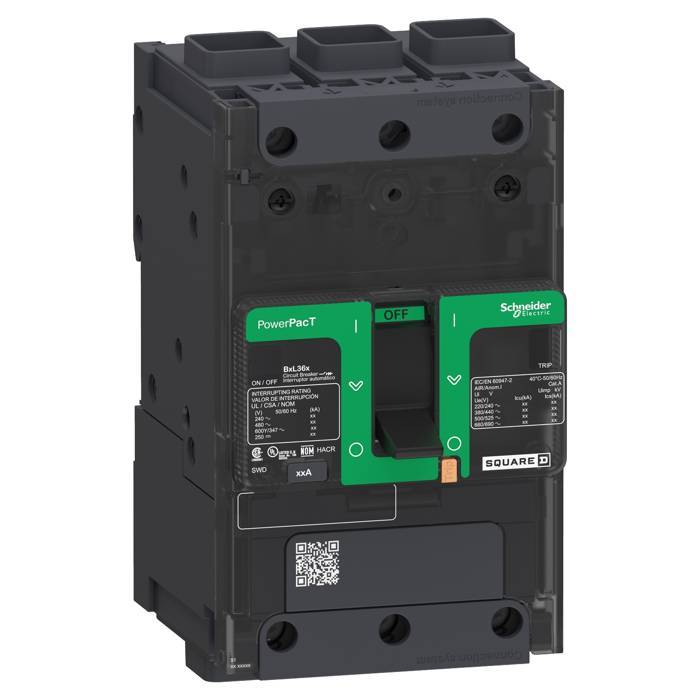

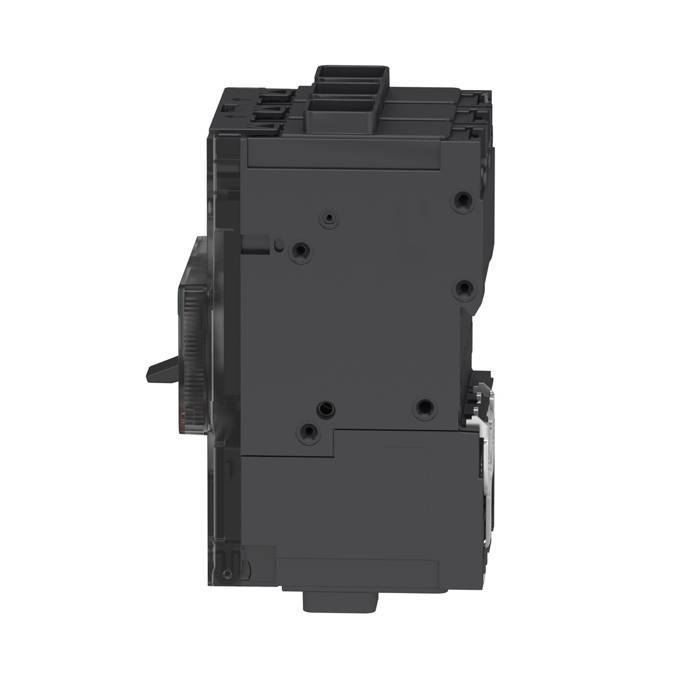

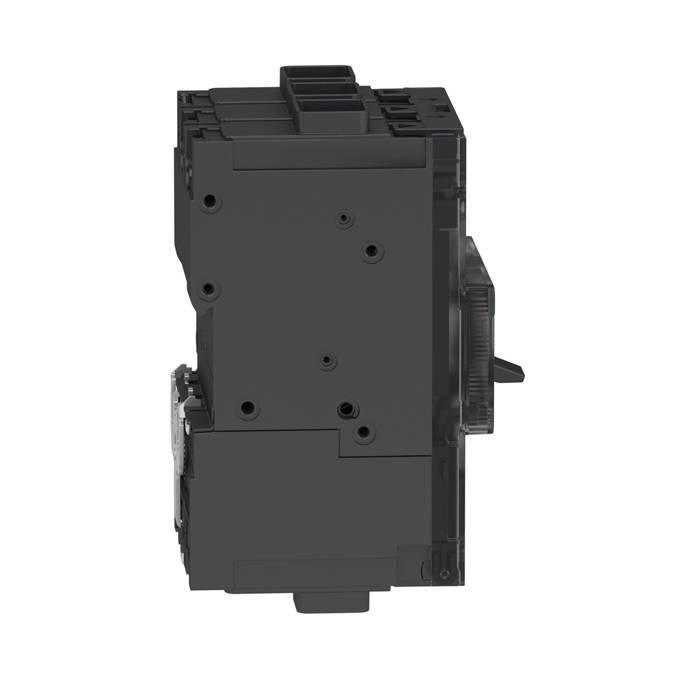

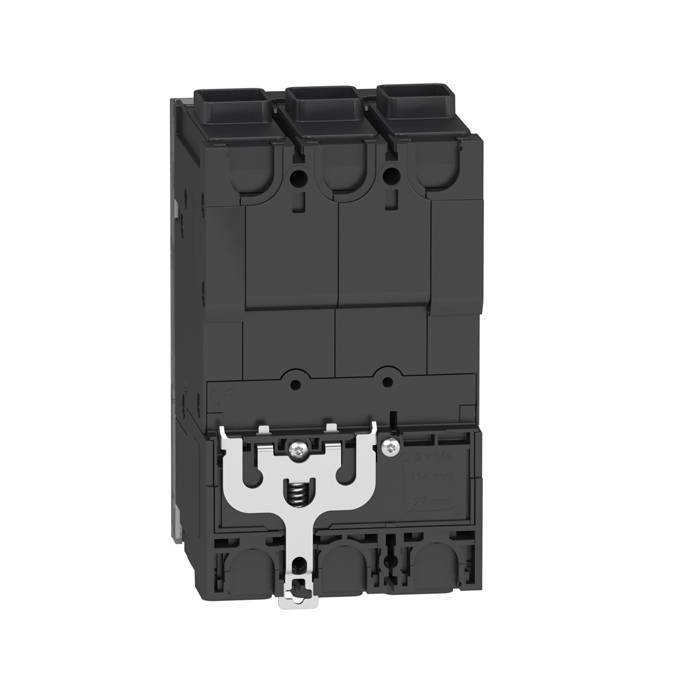

	SCHBDF36070 PPB 18KA TM70D 3P cosse 3606481149299		393,5787 € / U HT 472,2944 € / U TTC

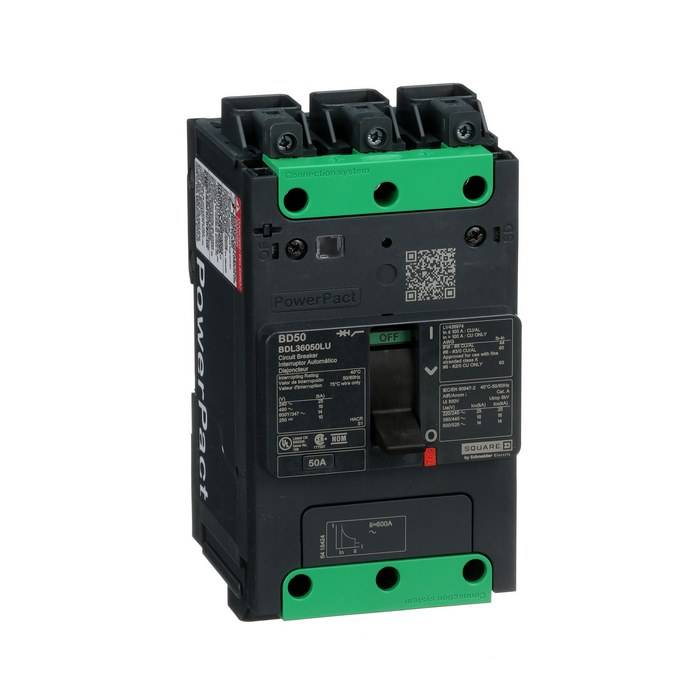

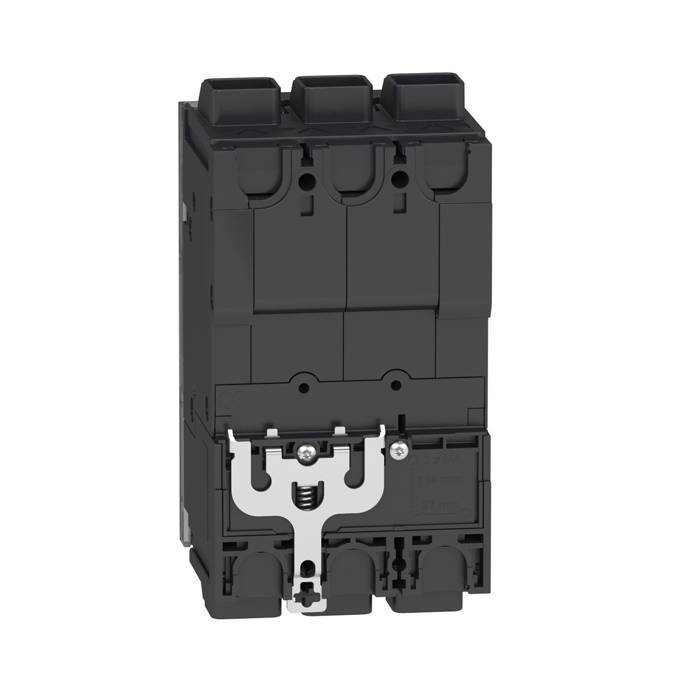

	SCHBDL36050LU PPB 18KA TM50D 3P ever 3606481149121		466,0527 € / U HT 559,2632 € / U TTC

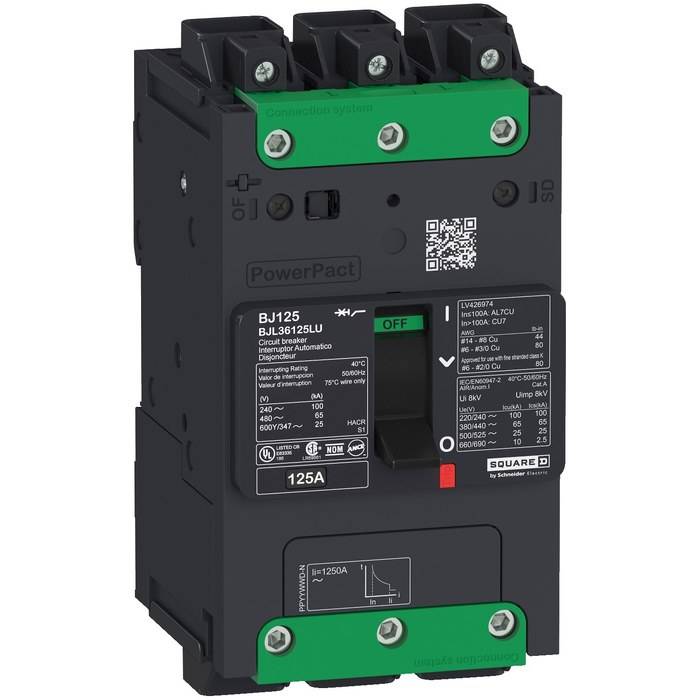

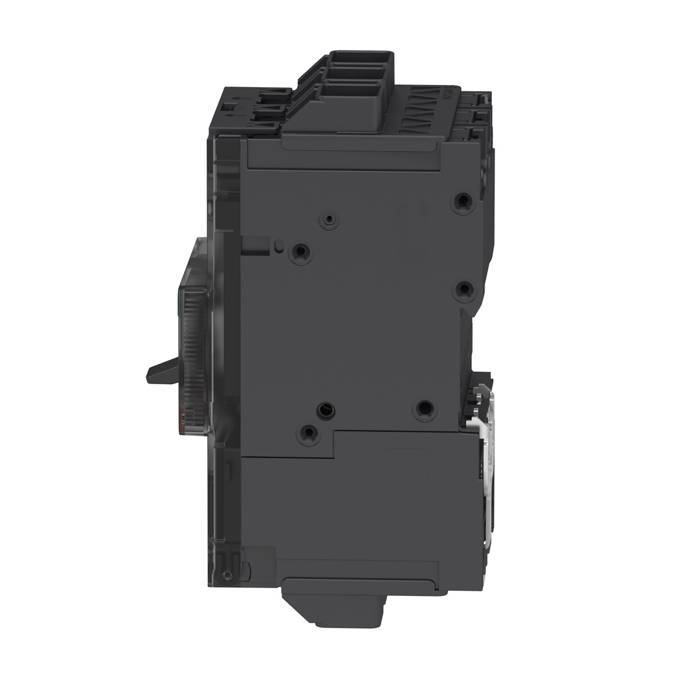

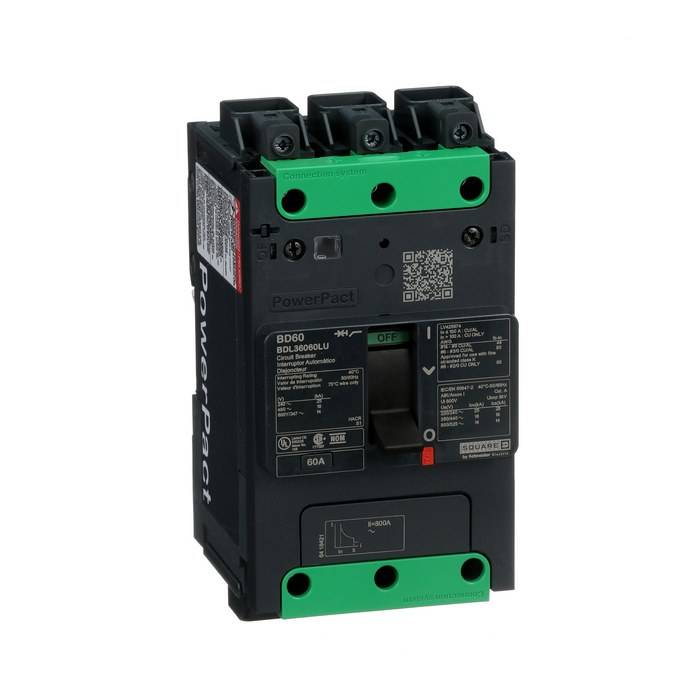

	SCHBDL36060LU PPB 18KA TM60D 3P ever 3606481149138		466,0527 € / U HT 559,2632 € / U TTC

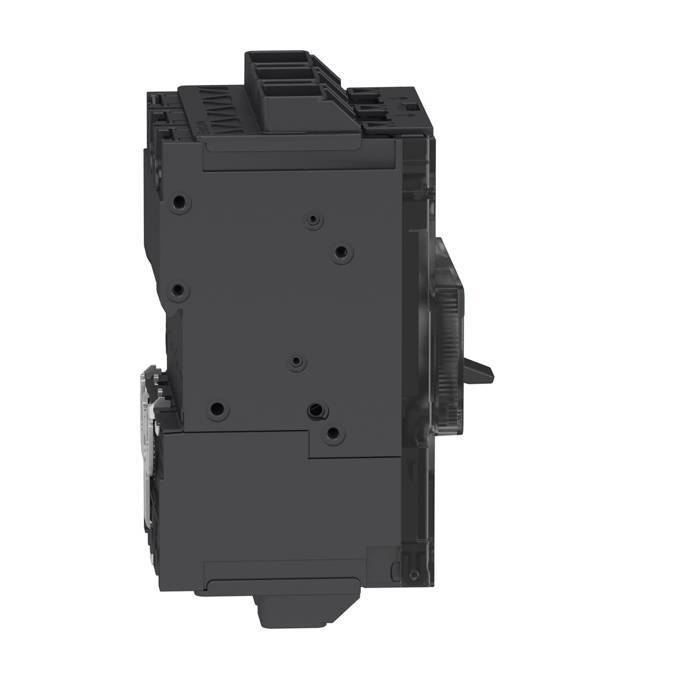

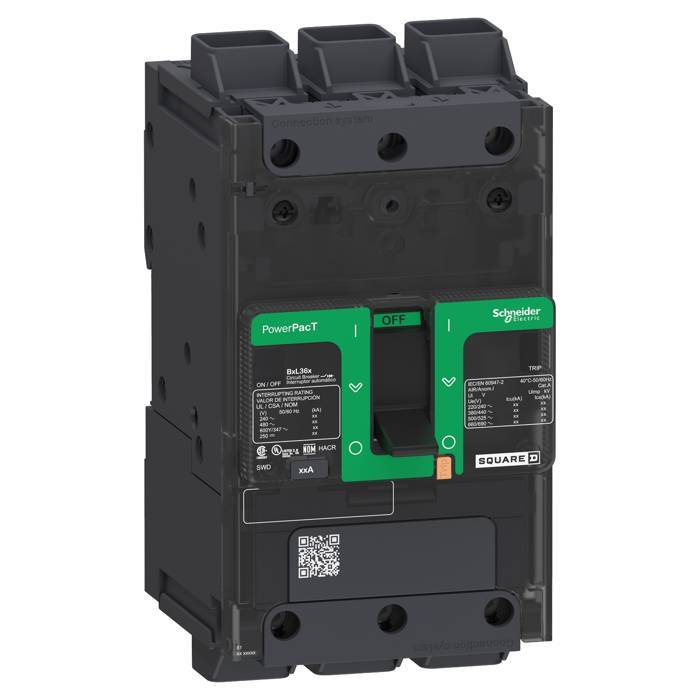

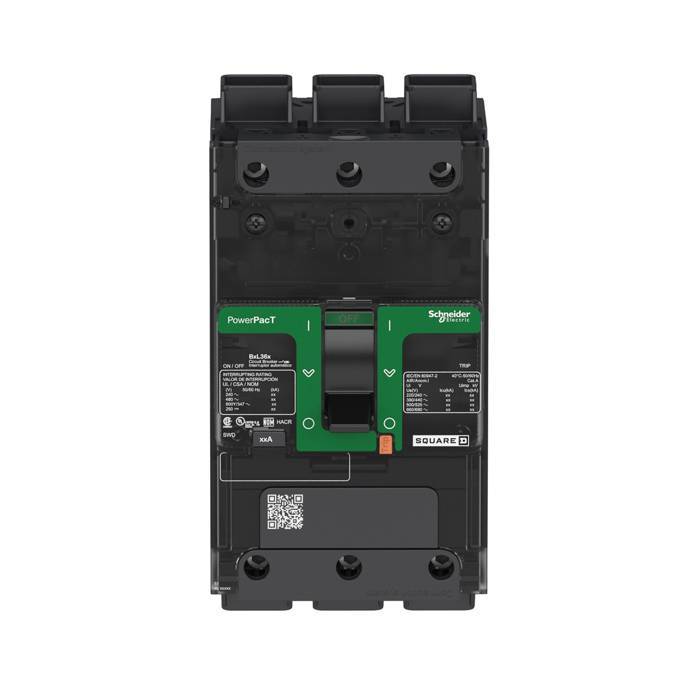

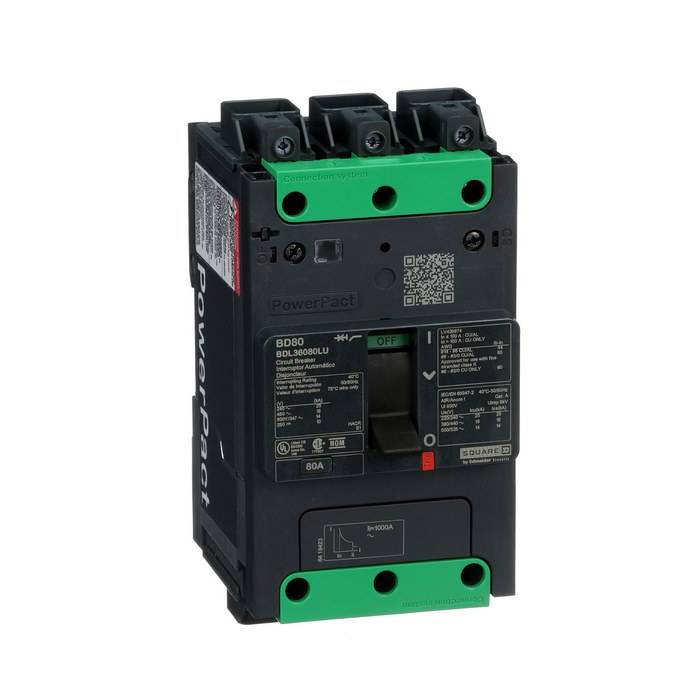

	SCHBDL36080LU PPB 18KA TM80D 3P ever 3606481149152		505,7478 € / U HT 606,8974 € / U TTC

	SCHBDL36110LU PPB 18KA TM110D 3P ever 3606481149183		517,8700 € / U HT 621,4440 € / U TTC

	SCHBJL36070LU PPB 65KA TM70D 3P ever 3606481149749		733,3573 € / U HT 880,0288 € / U TTC

	SCHBJL36110LU PPB 65KA TM110D 3P ever 3606481149787		938,5953 € / U HT 1 126,3144 € / U TTC

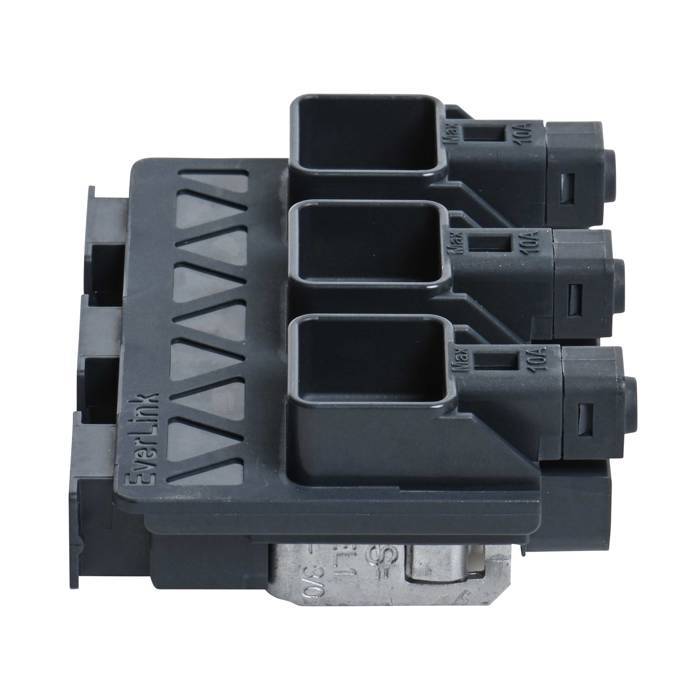

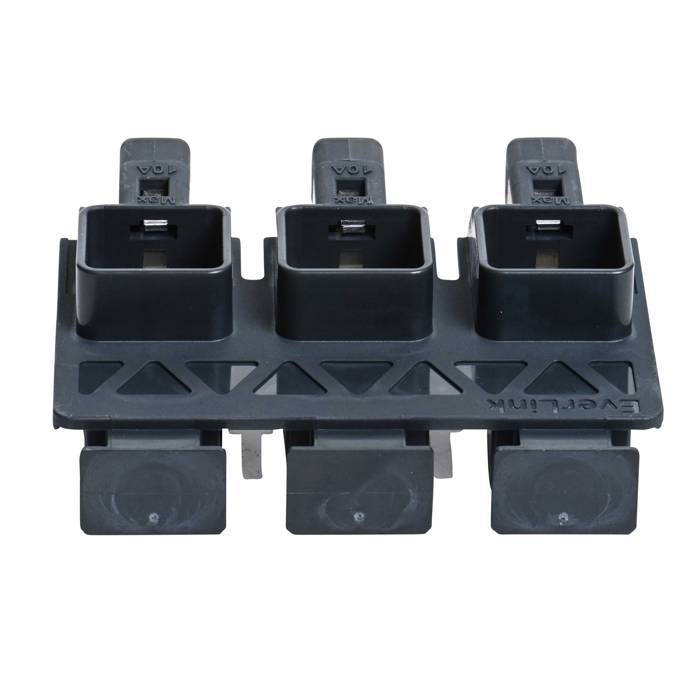

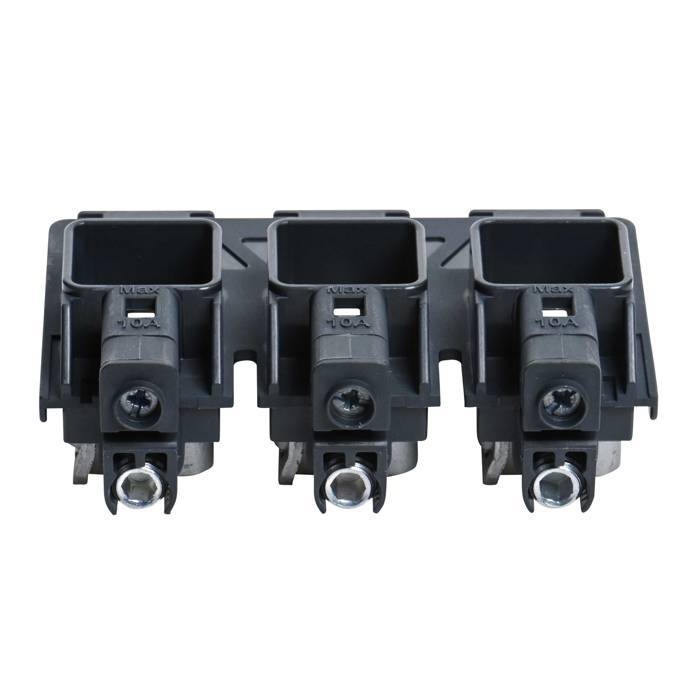

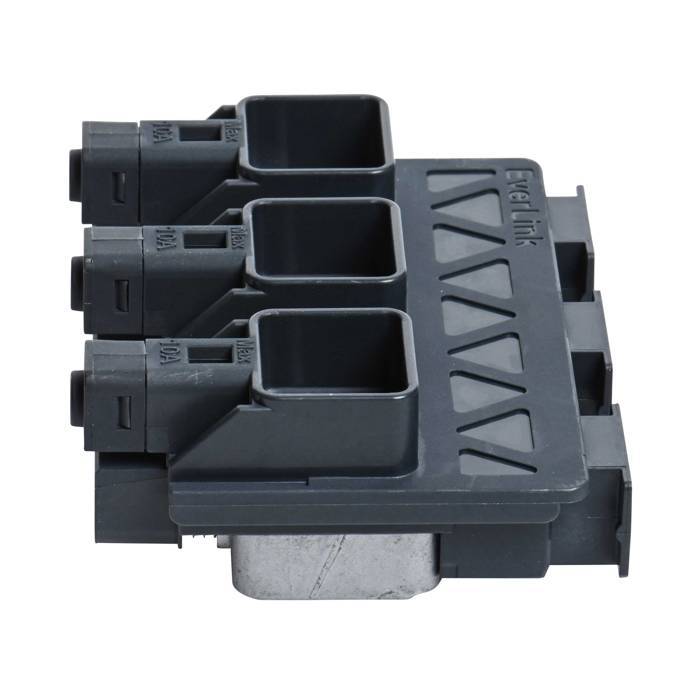

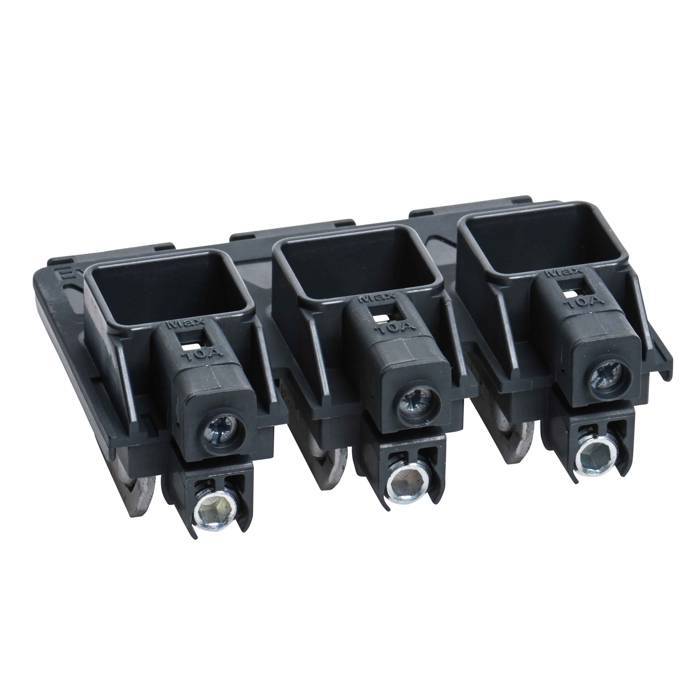

	SCHLV426974 NSXm BORNIER EVERLINK 3P PTE 3606481154491		34,2690 € / U HT 41,1228 € / U TTC
