Acti9 iC60N - Disjoncteur - 2P - 20A - Courbe D - 400Vca - 6000A/10kA

Acti9 iC60N disj 2P 20A crbe D

Code article : SCHA9F75220

Disponibilité :
	4 U en stock


	Prix tarif catalogue fabricant TTC
	182,6280 € / U


	Prix unitaire net HT
	75,6943 € / U
	soit :
	90,8332 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480081026
Réf. fabricant : A9F75220

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Acti9 iC60N est dédié aux applications
tertiaires. En version 2P 20A en Courbe D, son pouvoir de
coupure assigné est de 6000A (EN 60898-1) et de 10kA (EN
60947-2) sur des réseaux 400Vca.

Indice de protection (ip) :	IP20

Nombre de poles :	2

Pouvoir de coupure :	6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136 kA Icu à 12...60 V CA 50/60

Tension assignée :	400

(ics) pouvoir assigné de coupure de service en court-circuit :	15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à E

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Aptitude au sectionnement :	Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou

Type de raccordement :	Terminal simple (haut ou bas) 1 25 mm² rigideTerminal simple (haut ou bas) 1 16 mm² souple

(ui) tension d'isolement :	500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Normes :	EN 60898-1CEI 60947-2IEC 60898-1EN 60947-2

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2 N.m haut ou bas

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Compatibilité des répartiteur, peigne, jeu de barres :	Haut ou bas: oui

Application :	Distribution

Humidité relative :	95 % à 55 °C

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Nom du produit :	Acti9 iC60

Température de l'air ambiant en fonctionnement :	-35 70 °C

Température ambiante de stockage :	-40 85 °C

Poids de l'emballage 3 :	16,107 kg

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Altitude de fonctionnement :	0 2000 m

Profondeur :	78,5 mm

Poids :	0,25 kg

Poids de l'emballage 2 :	1,42 kg

Longueur de l'emballage 2 :	22,2 cm

Garantie :	18 mois

Hauteur de l'emballage 1 :	7,5 cm

Largeur de l'emballage 1 :	3,6 cm

Longueur de l'emballage 1 :	9,5 cm

Hauteur de l'emballage 2 :	8,2 cm

Largeur de l'emballage 2 :	9,8 cm

Nom de l'appareil :	IC60N

Hauteur :	85 mm

Largeur :	36 mm

Couleur :	Blanc

Poids de l'emballage (kg) :	225 g

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension :	AC/DC

In courant assigné d'emploi :	20 A

Type de réseau :	CCCA

Mode d'installation :	Fixe

Profondeur d'encastrement (mm) :	44,5

Calibre/courant nominal assigné (in) (a) :	20,0

Fréquence (hz) :	60,0

Section de raccordement cable rigide (mm²) :	25,0

Section de raccordement cable souple (mm²) :	16,0

Température ambiante en fonctionnement (°c) :	70,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	2,0

Nombre de poles protégés :	2,0

Produits auxiliaires associables :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des poles :	2P

Nb produits dans l'emballage 3 :	66

Qc carton :	66

Qct :	CT

Nombre de poles protégés :	2

Courbe de déclenchement :	D

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Caractéristique de déclenchement (type/courbe) :	D

Qc unité :	1

Qc boite :	6

Mots clés : A9F75220 75220 A9F75220 Acti9 iC60N disjoncteur 2P 20A courbe D acti 3606480081026 scha9f75220

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

75,6943 € / U HT
90,8332 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH24588 C60N 2P 20A D ! 3303430245889		17,8464 € / U HT 21,4157 € / U TTC	U	Ajouter

	SCHA9F75210 Acti9 iC60N disj 2P 10A crbe D 3606480080944		72,3122 € / U HT 86,7746 € / U TTC	U	Ajouter

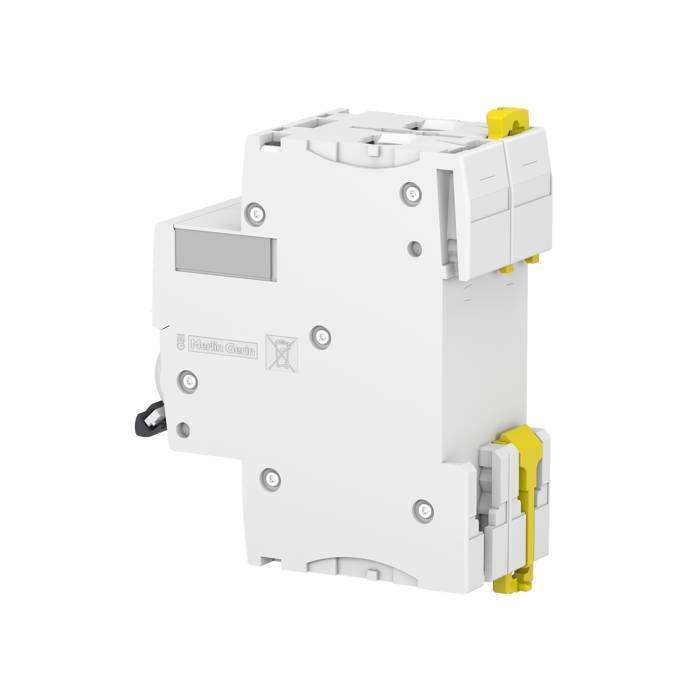

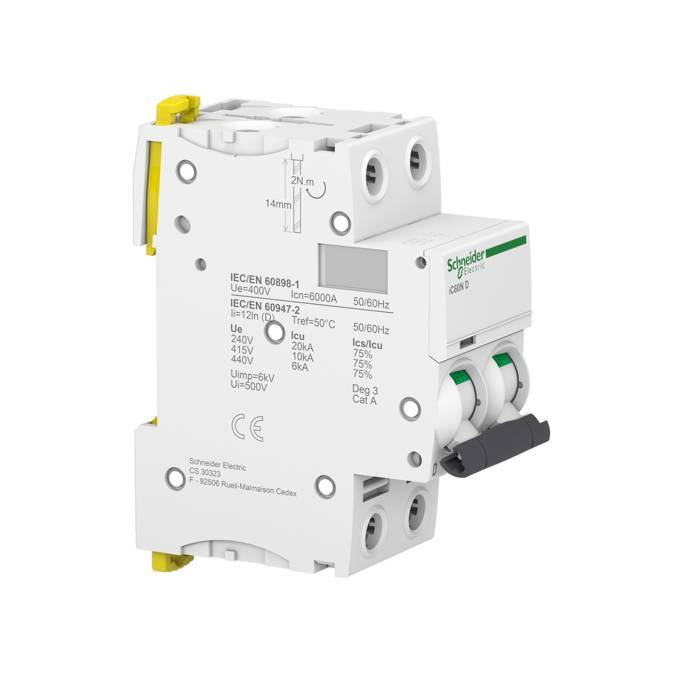

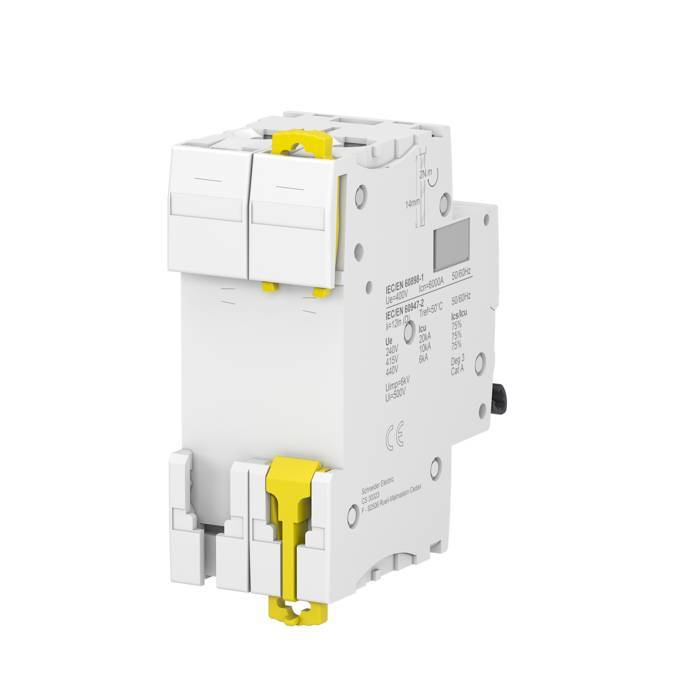

	SCHA9F75225 Acti9 iC60N disj 2P 25A crbe D 3606480080982		84,3435 € / U HT 101,2122 € / U TTC	U	Ajouter

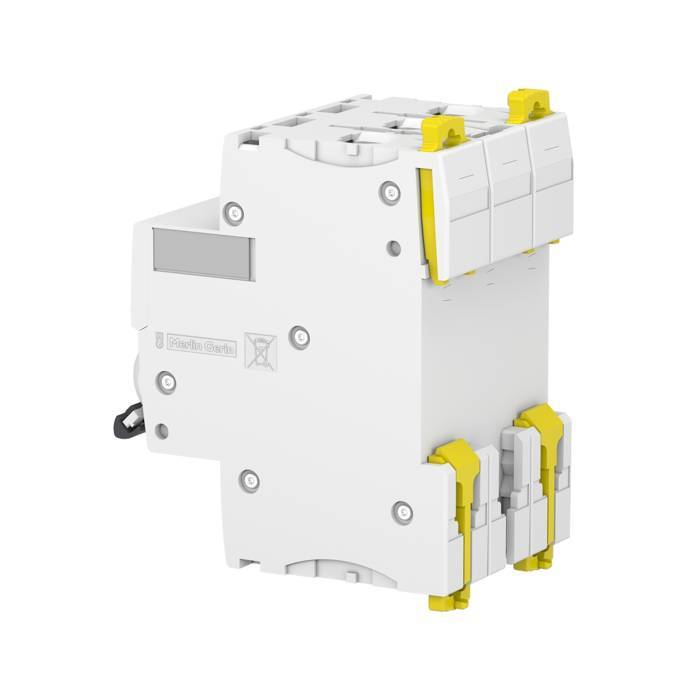

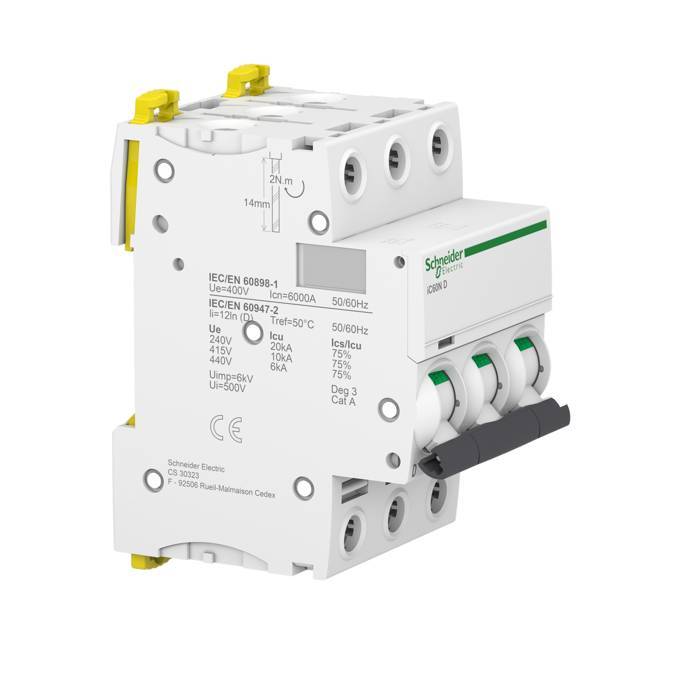

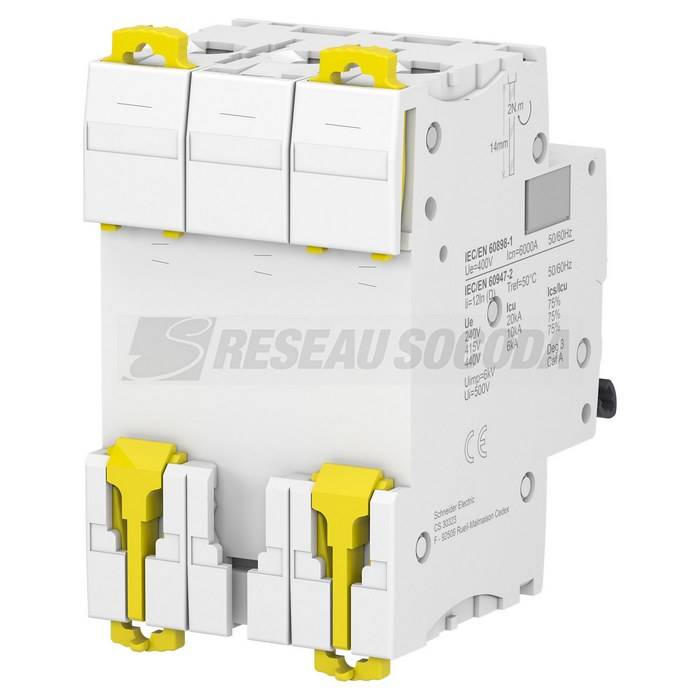

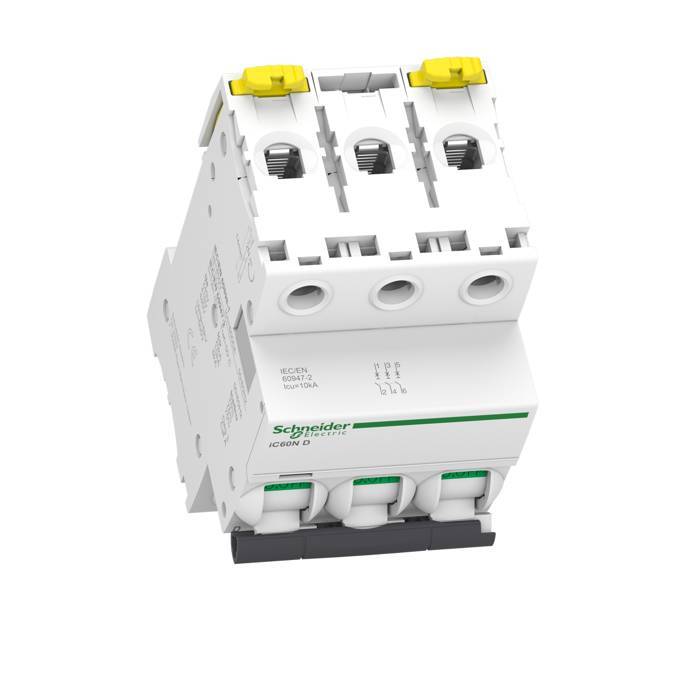

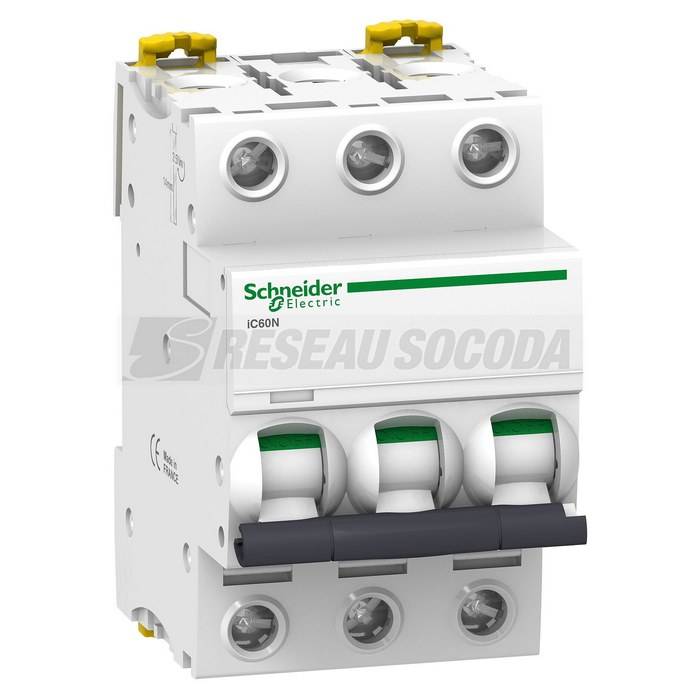

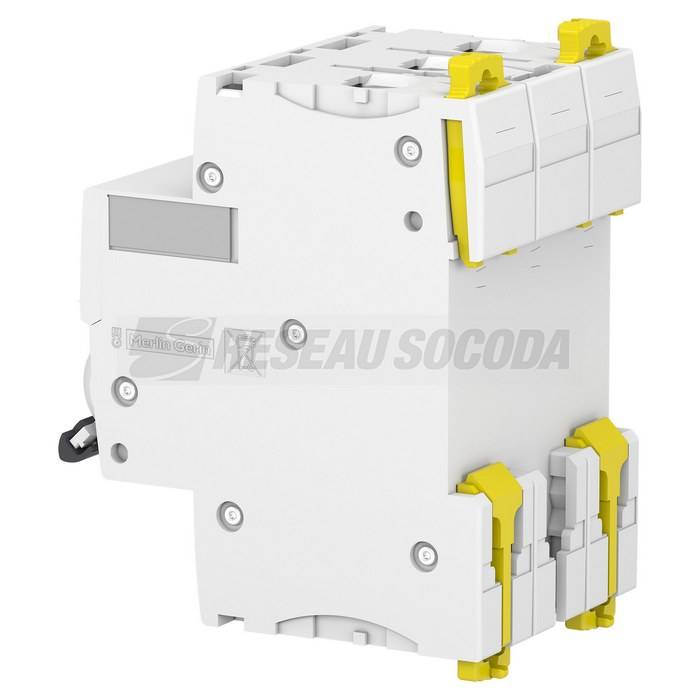

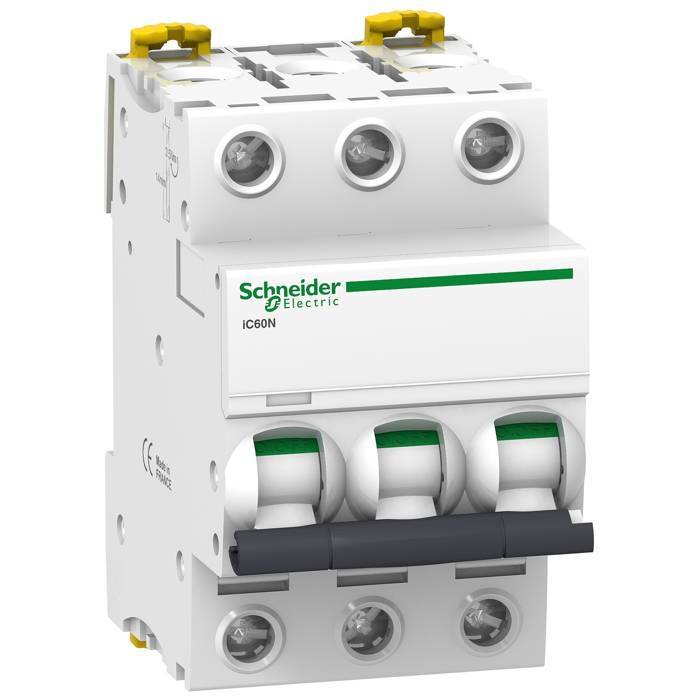

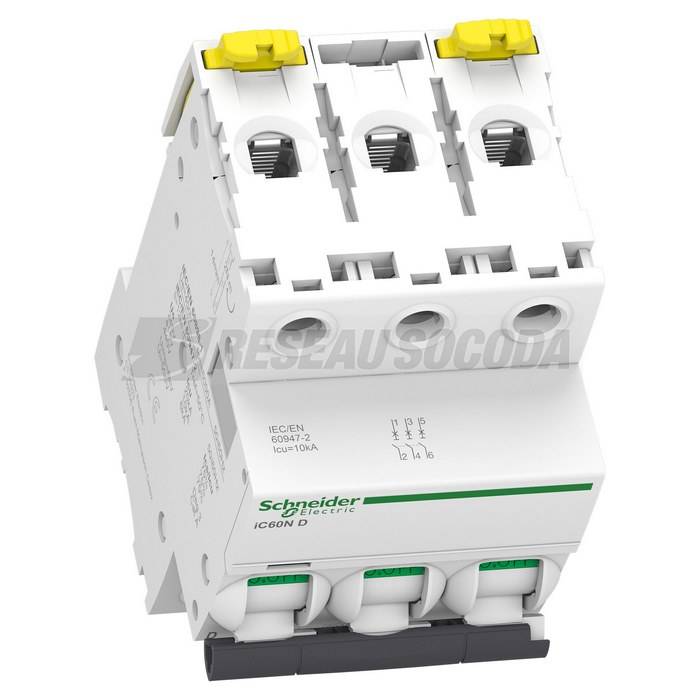

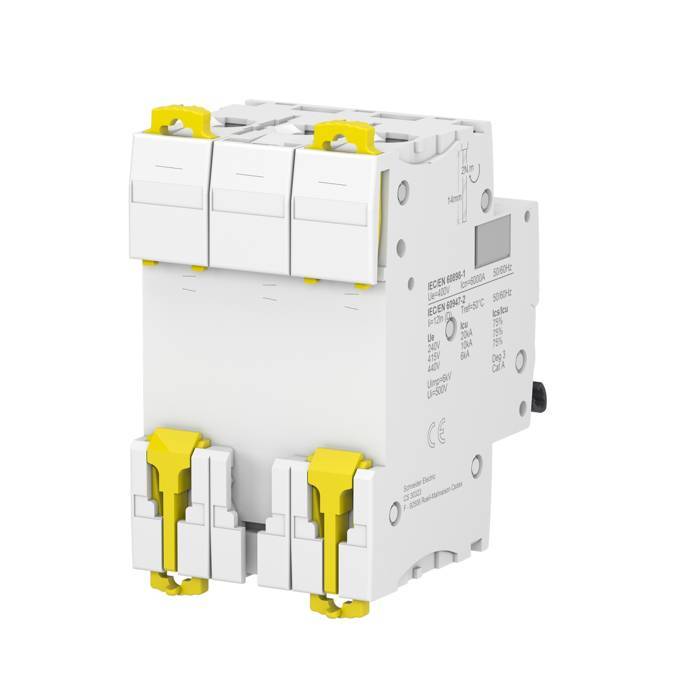

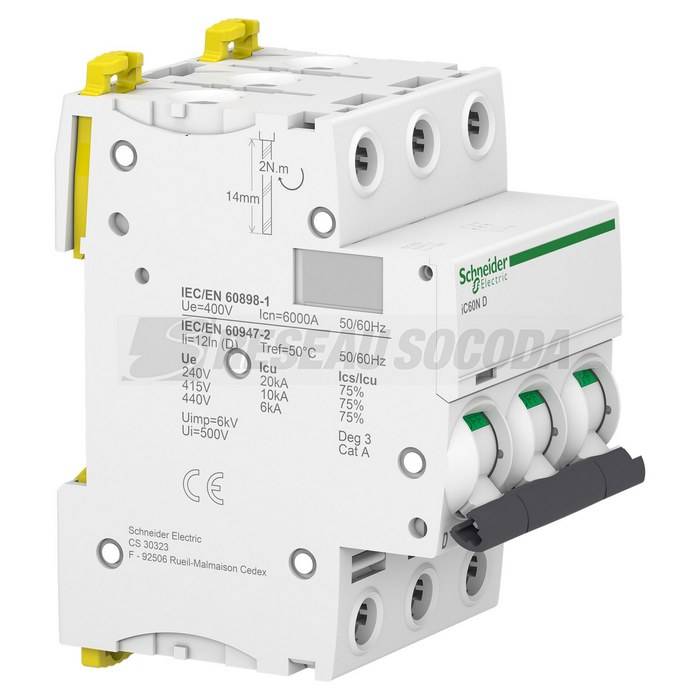

	SCHA9F75320 Acti9 iC60N disj 3P 20A crbe D 3606480080838		117,8909 € / U HT 141,4691 € / U TTC	U	Ajouter

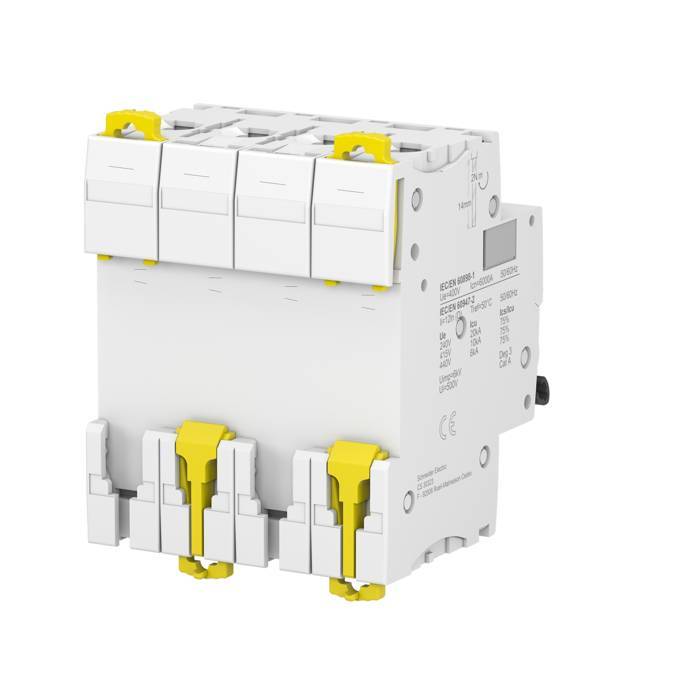

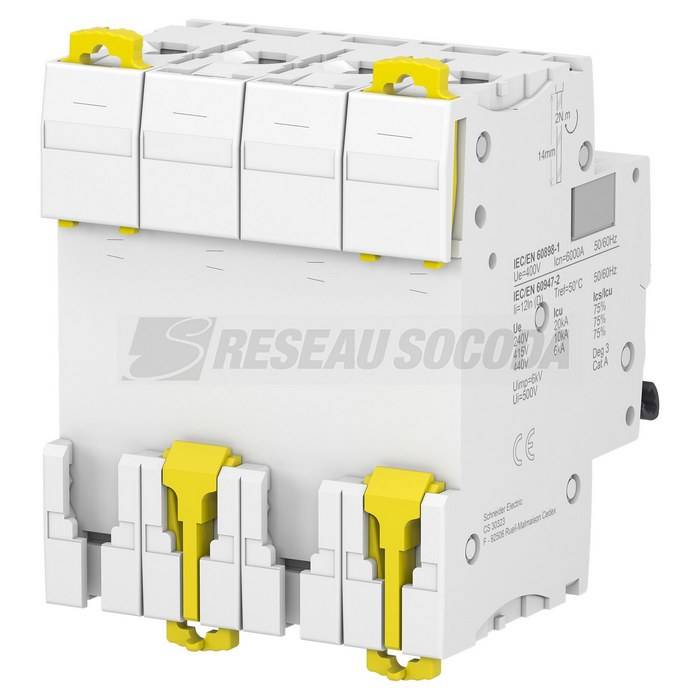

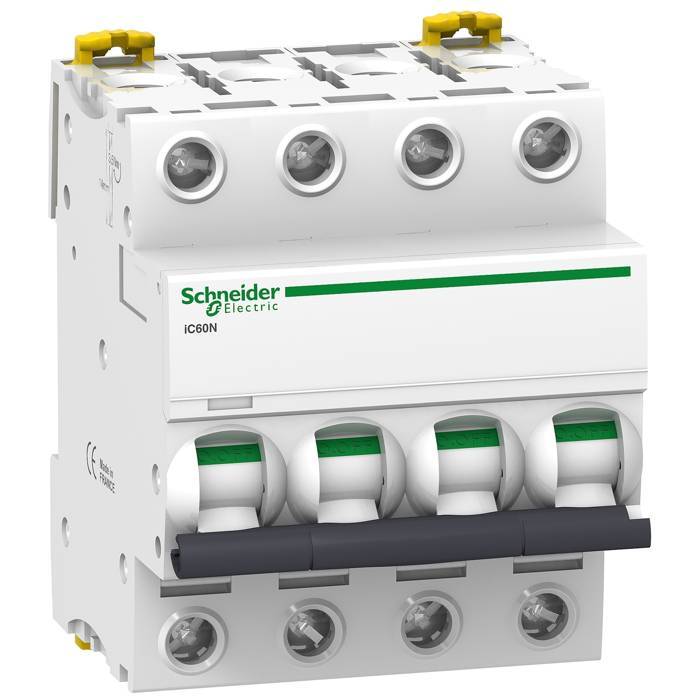

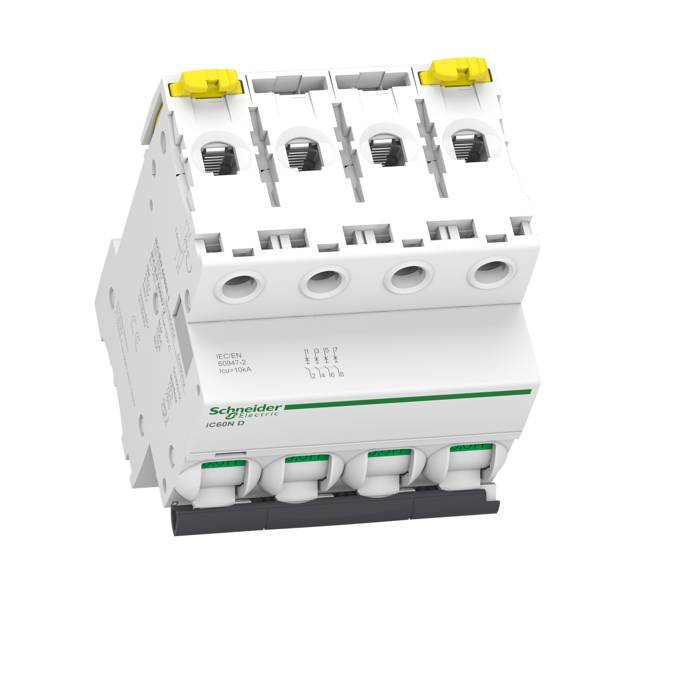

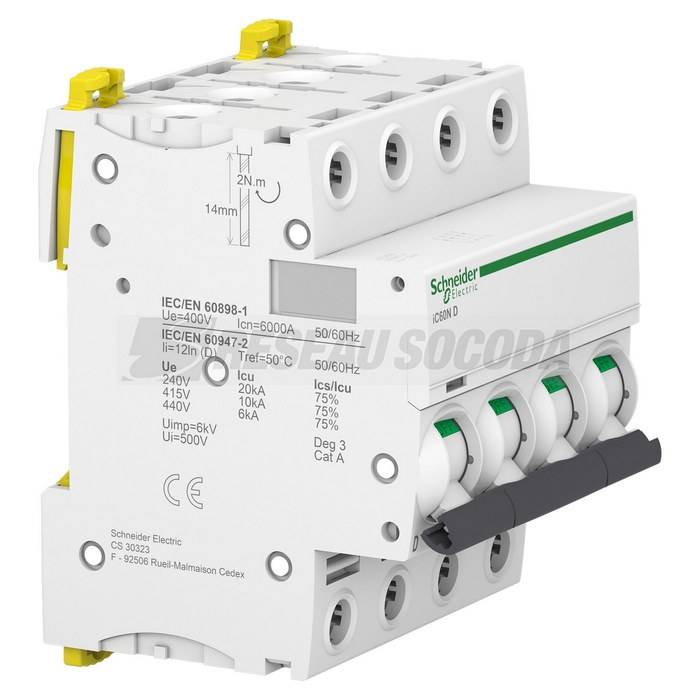

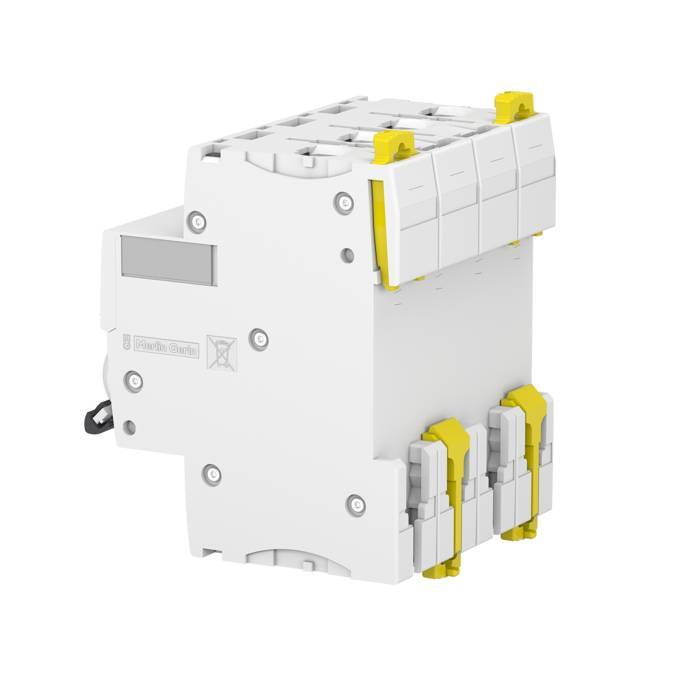

	SCHA9F75420 Acti9 iC60N disj 4P 20A crbe D 3606480081118		157,3370 € / U HT 188,8044 € / U TTC	U	Ajouter

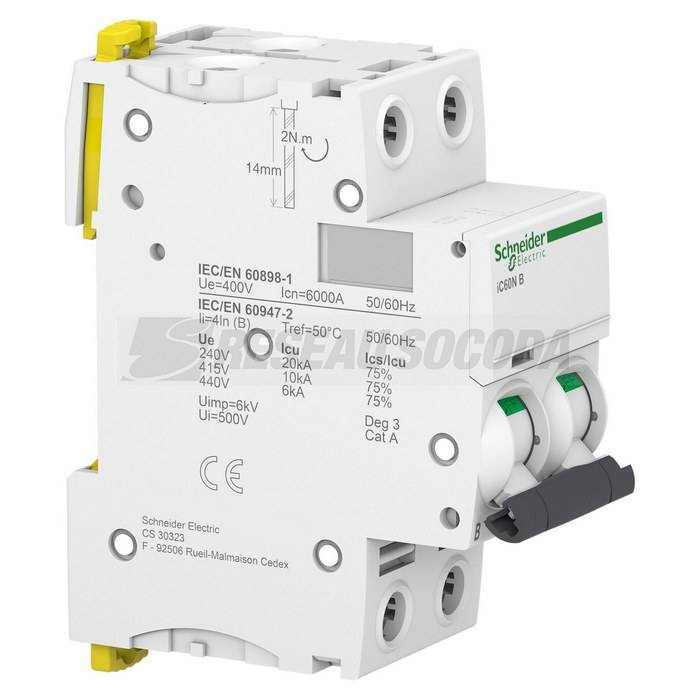

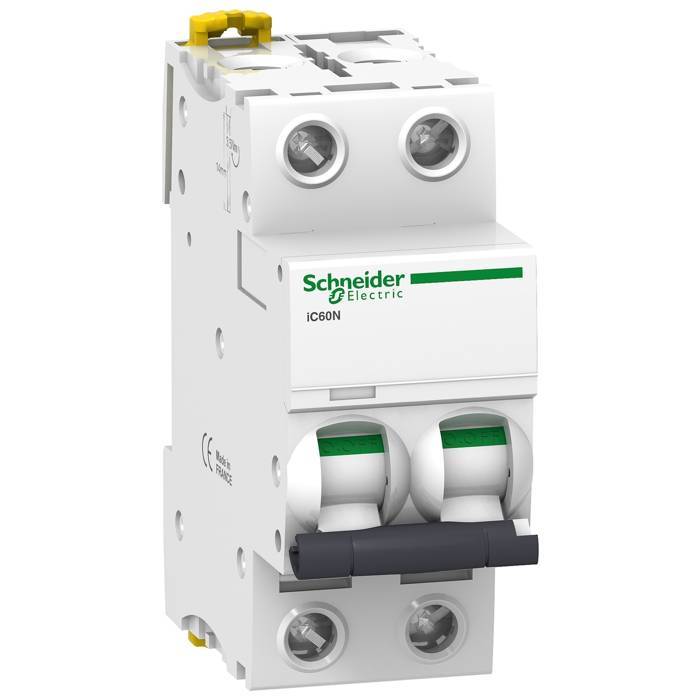

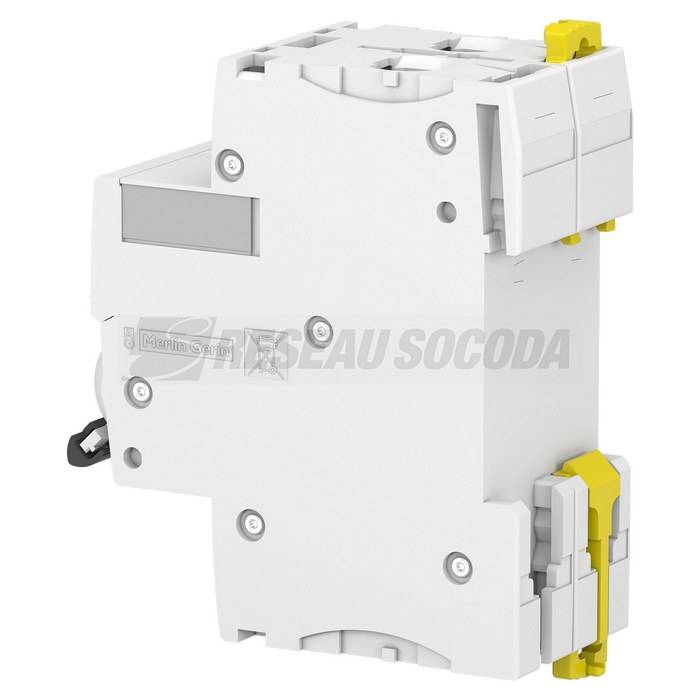

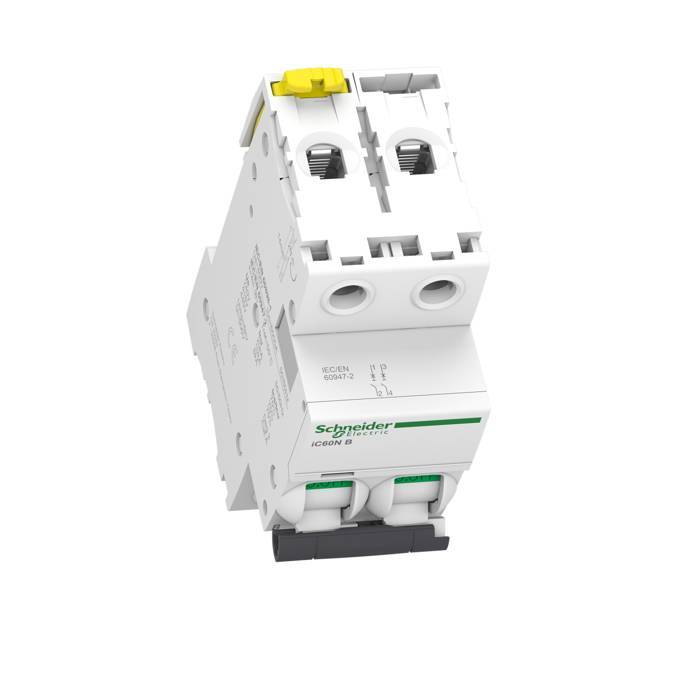

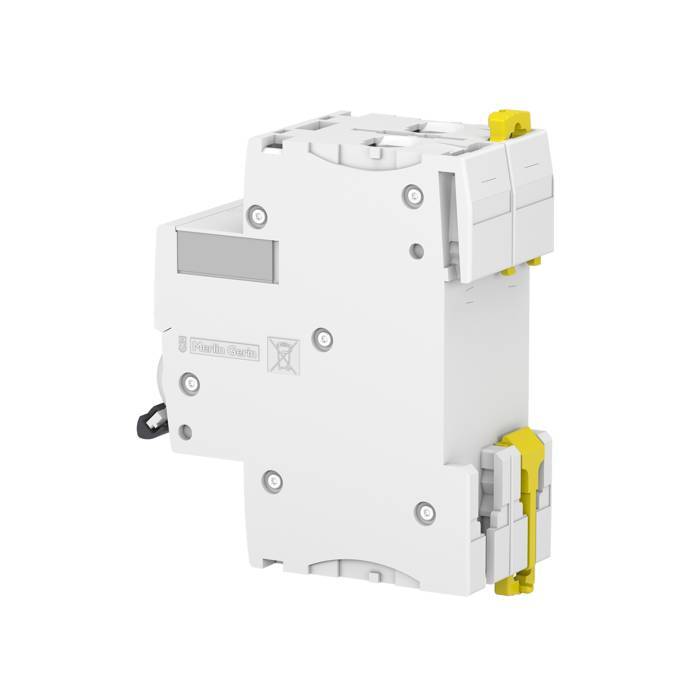

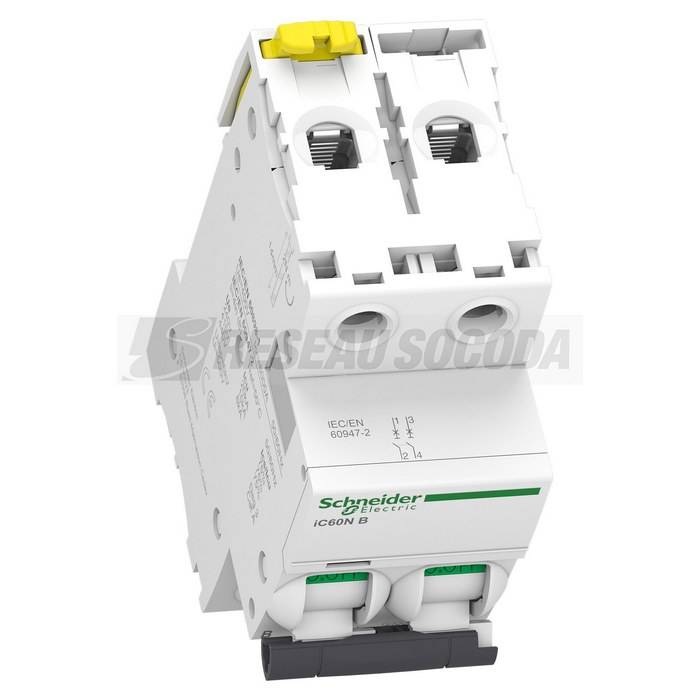

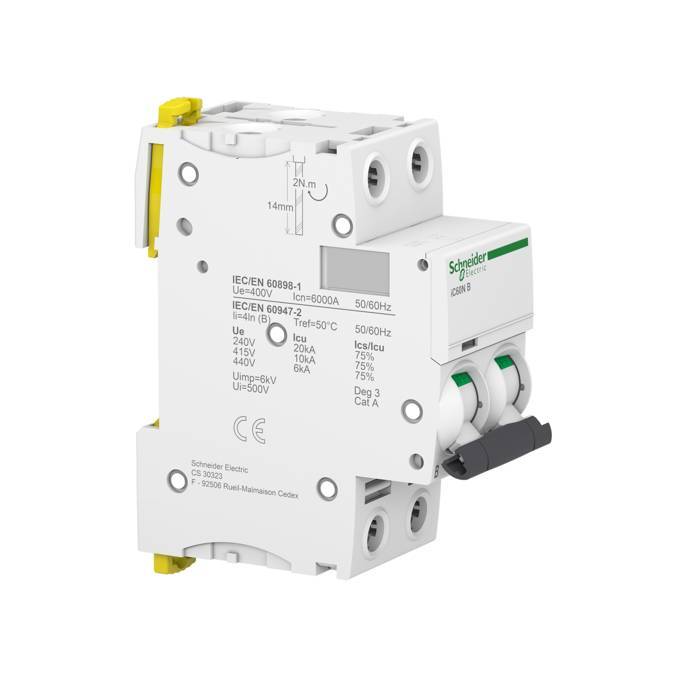

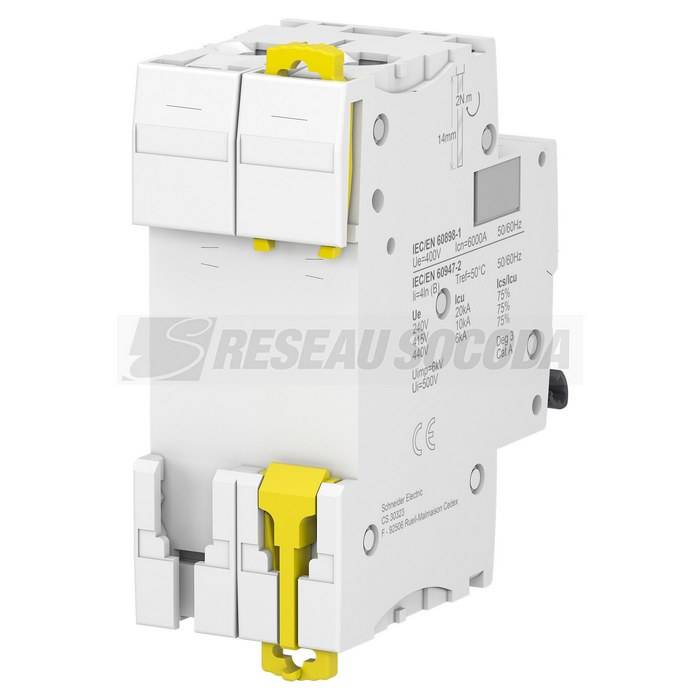

	SCHA9F76220 Acti9 iC60N disj 2P 20A crbe B 3606480093692		84,7214 € / U HT 101,6657 € / U TTC

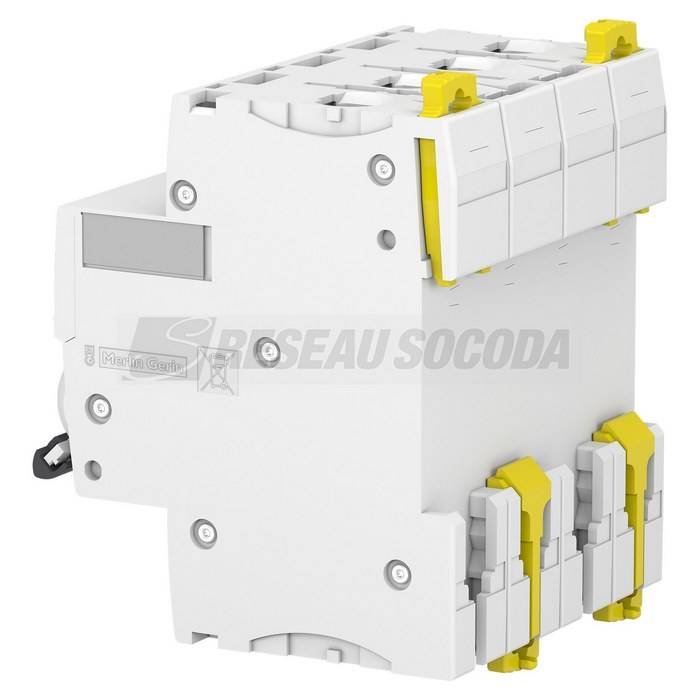

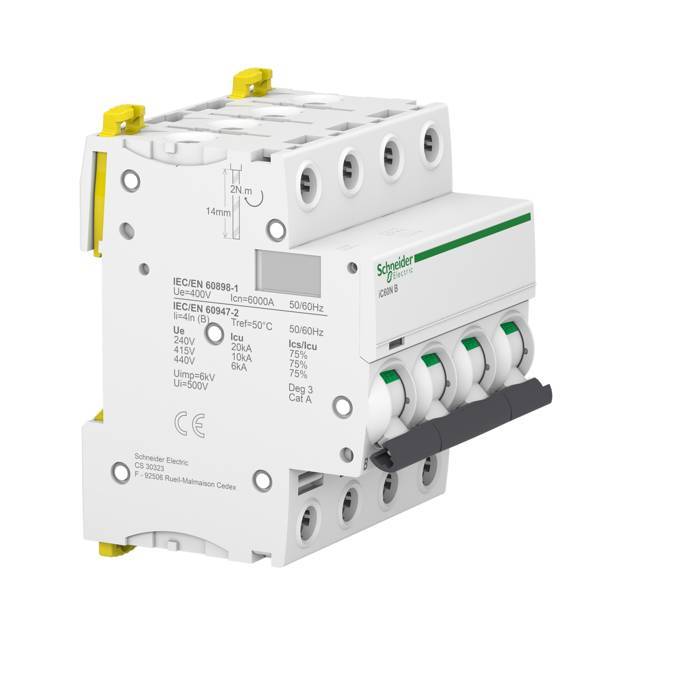

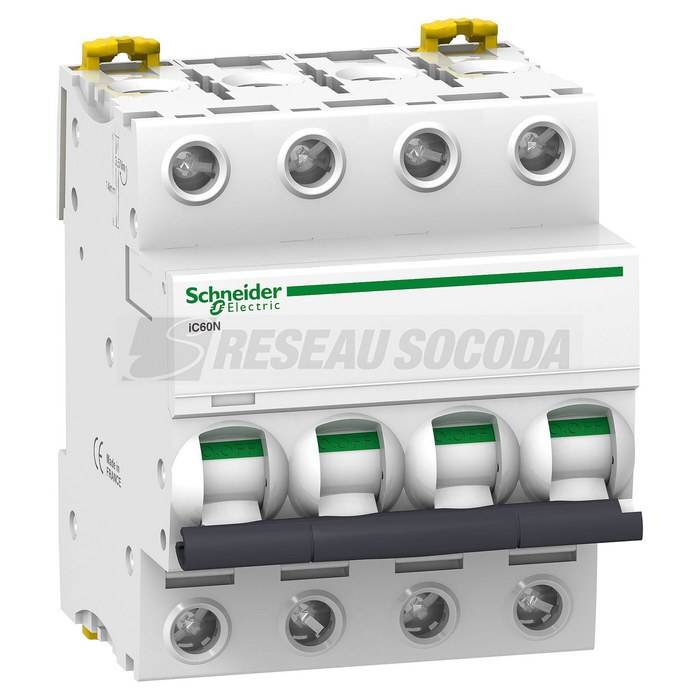

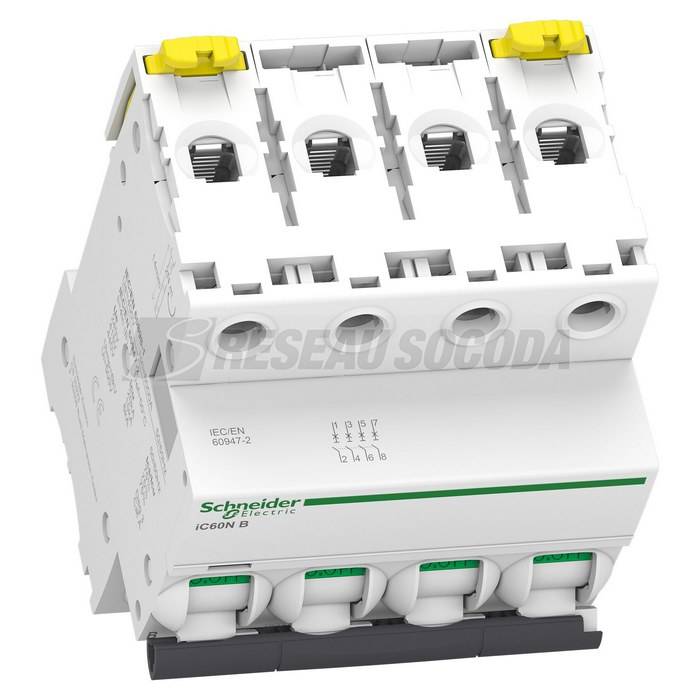

	SCHA9F76420 Acti9 iC60N disj 4P 20A crbe B 3606480093876		163,7033 € / U HT 196,4440 € / U TTC
