Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

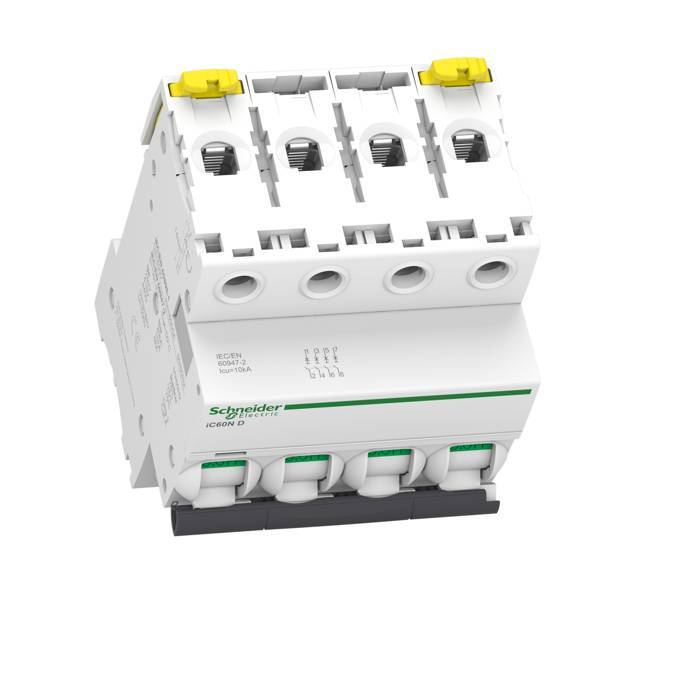

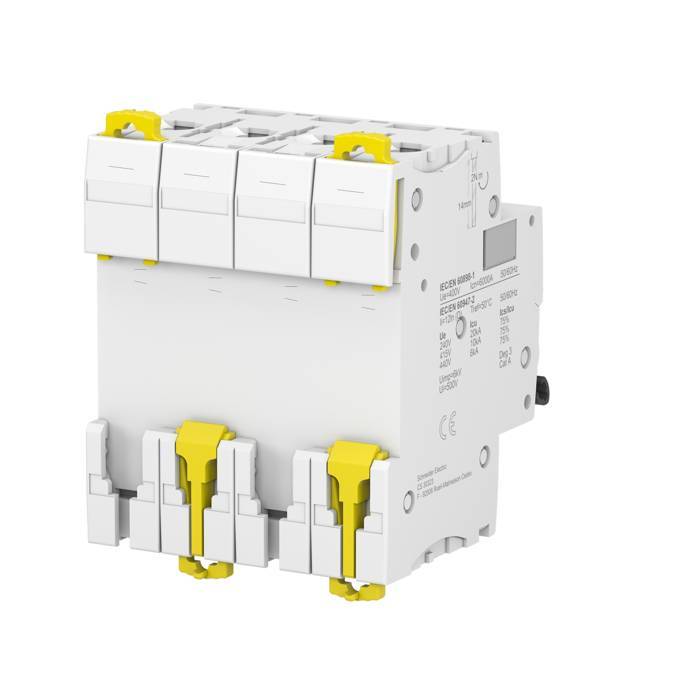

Acti9 iC60N - Disjoncteur - 4P - 20A - Courbe D - 400Vca - 6000A/10kA

Acti9 iC60N disj 4P 20A crbe D

Code article : SCHA9F75420

Disponibilité :
	En cours de réapprovisionnement Prévu pour le 23/10/2026


	Prix tarif catalogue fabricant TTC
	379,6080 € / U


	Prix unitaire net HT
	157,3370 € / U
	soit :
	188,8044 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480081118
Réf. fabricant : A9F75420

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Acti9 iC60N est dédié aux applications
tertiaires. En version 4P 20A en Courbe D, son pouvoir de
coupure assigné est de 6000A (EN 60898-1) et de 10kA (EN
60947-2) sur des réseaux 400Vca.

(ics) pouvoir assigné de coupure de service en court-circuit :	15ákA 75á% se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5ákA 75á% se conformer à E

Pouvoir de coupure :	6000áA Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136ákA Icu à 12...60 V CA 50/60

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Aptitude au sectionnement :	Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou

Type de raccordement :	Terminal simple (haut ou bas) 1à25ámm² rigideTerminal simple (haut ou bas) 1à16ámm² souple

(ui) tension d'isolement :	500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-26ákV se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Normes :	CEI 60947-2EN 60898-1EN 60947-2IEC 60898-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14ámm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2áN.m haut ou bas

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Compatibilité des répartiteur, peigne, :

Application :	Distribution

Humidité relative :	95á% à 55á°C

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Endurance électrique :	10000ácycle

Protection différentielle :	Bloc séparé

Nom du produit :	Acti9 iC60

Température de l'air ambiant en fonctionnement :	-35à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Altitude de fonctionnement :	0à2000 m

Poids de l'emballage 3 :	16,17ákg

Profondeur :	78,5ámm

Poids de l'emballage 2 :	1,42ákg

Hauteur de l'emballage 2 :	2,93ácm

Garantie :	18 mois

Gamme :	Acti 9

Poids :	0,5ákg

Hauteur de l'emballage 1 :	7,5ácm

Largeur de l'emballage 1 :	7,2ácm

Longueur de l'emballage 1 :	9,5ácm

Nom de l'appareil :	IC60N

Hauteur :	85ámm

Largeur :	72ámm

Couleur :	Blanc

Poids de l'emballage (kg) :	452ág

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	20ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	400,0

Tension d'isolement assignée (ui) (v) :	500,0

In courant assigné d'emploi :	20áA

Type de réseau :	CCCA

Mode d'installation :	Fixe

Profondeur d'encastrement (mm) :	44,5

Calibre/courant nominal assigné (in) (a) :	20,0

Fréquence (hz) :	60,0

Indice de protection (ip) :	IP20

Section de raccordement cable souple (mm²) :	16,0

Température ambiante en fonctionnement (°c) :	70,0

Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka) :	20,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	10,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,0

Nombre de pôles protégés :	4,0

Section de raccordement cable rigide (mm²) :	1,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	4,0

Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka) :	6,0

Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka) :	6,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	4P

Nb produits dans l'emballage 3 :	33

Qc carton :	33

Qct :	CT

Nombre de pôles protégés :	4

Courbe de déclenchement :	D

Pas de 9 mm :	8

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	3

Caractéristique de déclenchement (type/courbe) :	D

Qc unité :	1

Qc boite :	3

Mots clés : A9F75420 75420 A9F75420 Acti9 iC60N disjoncteur 4P 20A courbe D acti 3606480081118 scha9f75420

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

157,3370 € / U HT
188,8044 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

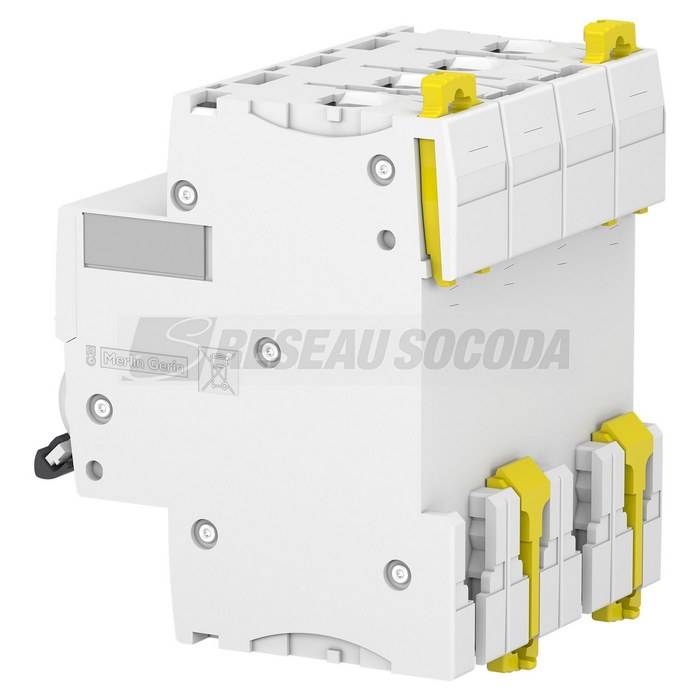

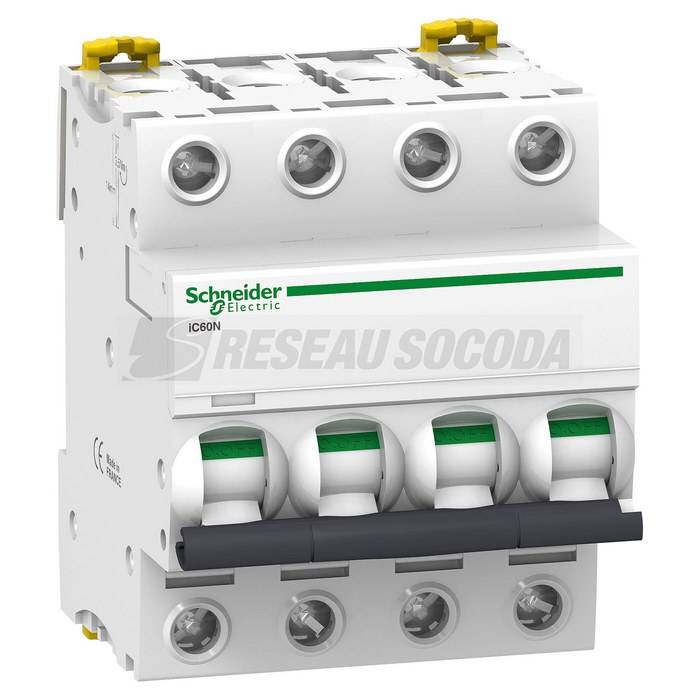

	SCHA9F75410 Acti9 iC60N disj 4P 10A crbe D 3606480081132		160,2715 € / U HT 192,3258 € / U TTC	U	Ajouter

	SCHA9V31463 Acti9 Vigi iC60 4P63A 30mA ASI 3606480091834		640,0905 € / U HT 768,1086 € / U TTC

	SCHA9V19463 Acti9Vigi iC604P63A1000mA s AC 3606480087653		411,5861 € / U HT 493,9033 € / U TTC	U	Ajouter

	SCHA9V15463 Acti9 Vigi iC604P63A300mA s AC 3606480087646		359,2482 € / U HT 431,0978 € / U TTC	U	Ajouter

	SCHA9V14463 Acti9 Vigi iC60 4P63A 300mA AC 3606480090943		303,3939 € / U HT 364,0727 € / U TTC	U	Ajouter

	SCHA9V11463 Acti9 Vigi iC60 4P 63A 30mA AC 3606480090936		448,4957 € / U HT 538,1948 € / U TTC	U	Ajouter

	SCHA9Q81425 Acti9 Vigi iC60 4P 25A 230V AC 3606481304674		338,0007 € / U HT 405,6008 € / U TTC

	SCHA9Q31440 Acti9 Vigi iC60 4P 40A 30 ASI 3606480393839		341,9856 € / U HT 410,3827 € / U TTC

	SCHA9Q31425 Acti9 Vigi iC60 4P 25A 30 ASI 3606480393822		321,1648 € / U HT 385,3978 € / U TTC

	SCHA9Q14440 Acti9 Vigi iC60 4P 40A 300 AC 3606480393525		222,6016 € / U HT 267,1219 € / U TTC	U	Ajouter

	SCHA9Q14425 Acti9 Vigi iC60 4P 25A 300 AC 3606480393501		203,5226 € / U HT 244,2271 € / U TTC

	SCHA9Q11440 Acti9 Vigi iC60 4P 40A 30 AC 3606480393518		263,1420 € / U HT 315,7704 € / U TTC	U	Ajouter

	SCHA9Q11425 Acti9 Vigi iC60 4P 25A 30 AC 3606480393495		244,3215 € / U HT 293,1858 € / U TTC	U	Ajouter

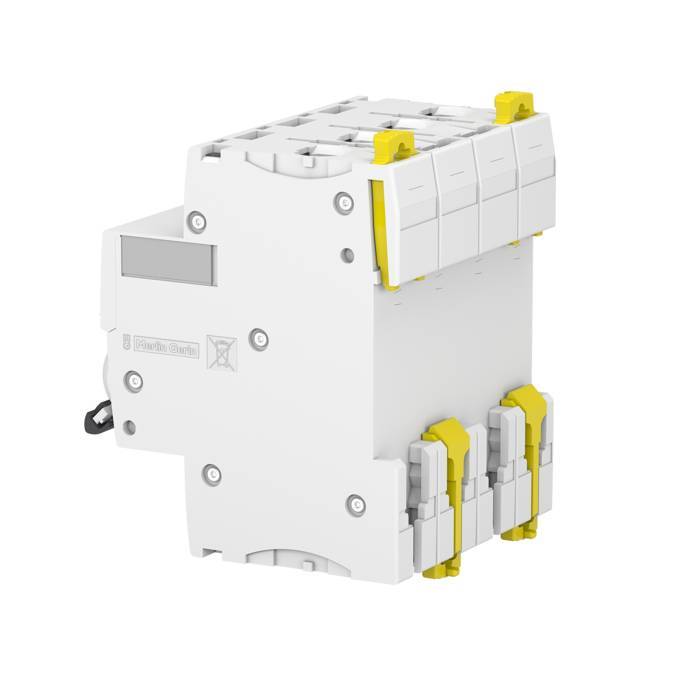

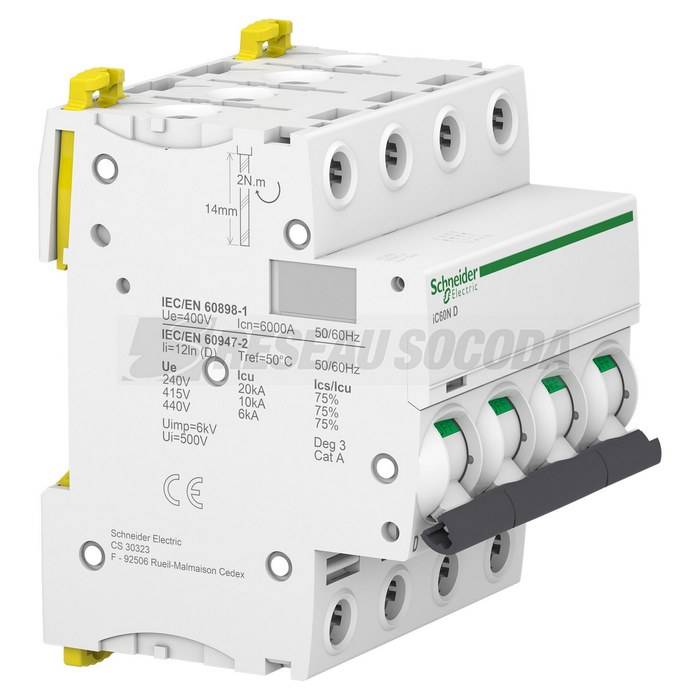

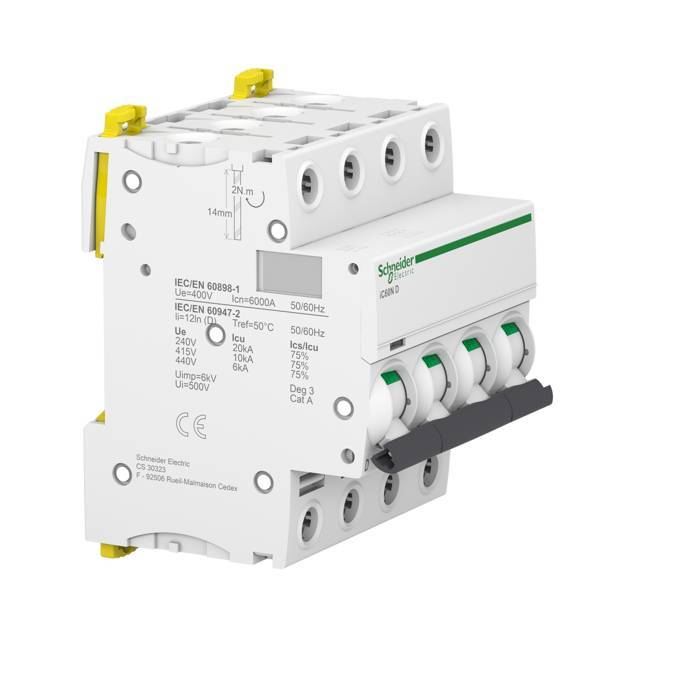

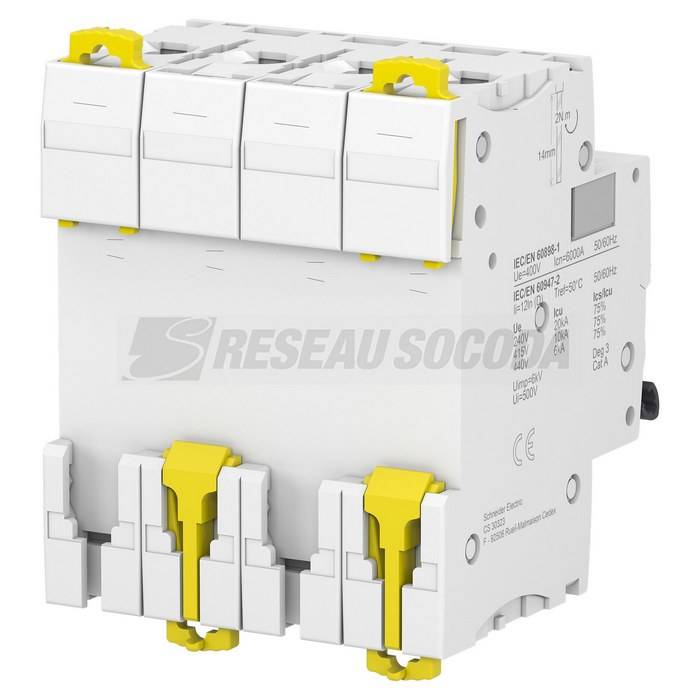

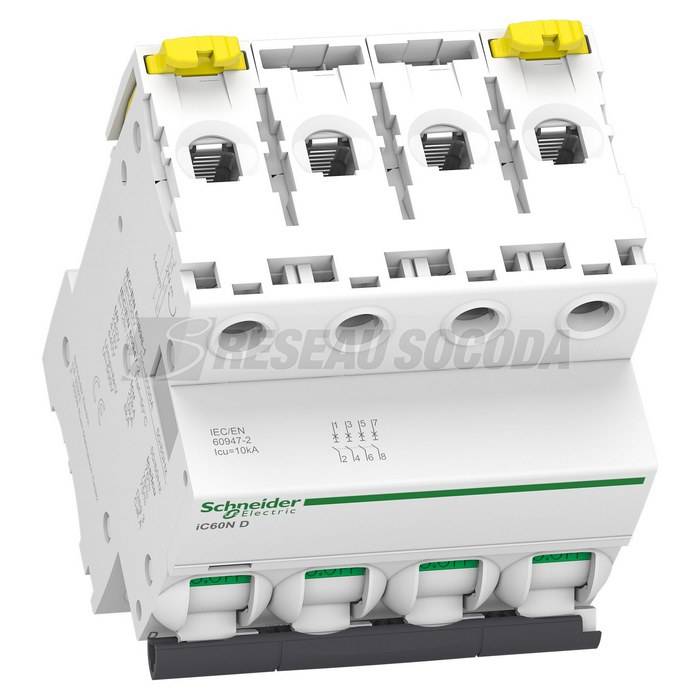

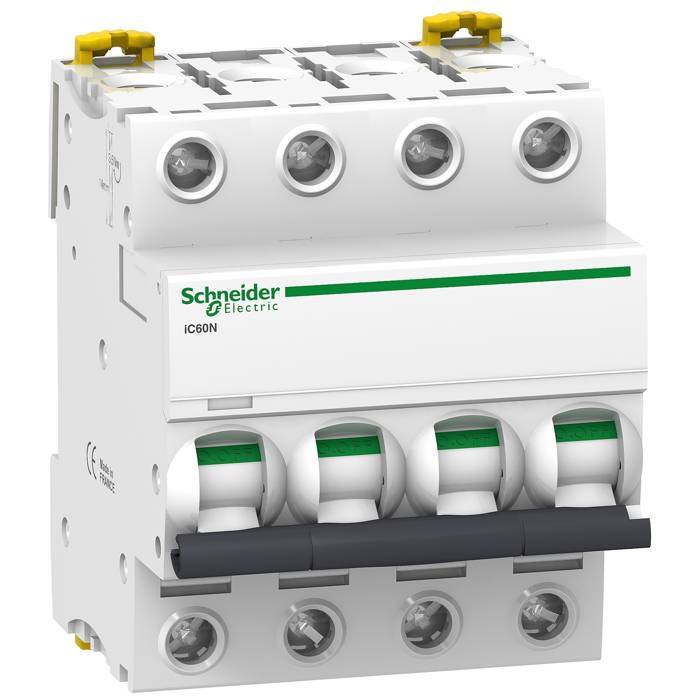

	SCHA9F75425 Acti9 iC60N disj 4P 25A crbe D 3606480081125		174,6057 € / U HT 209,5268 € / U TTC	U	Ajouter
