Protection Equipements & Personnes » Schneider Electric » Protection & Mesure Différentielle

Information(s) non contractuelle(s)

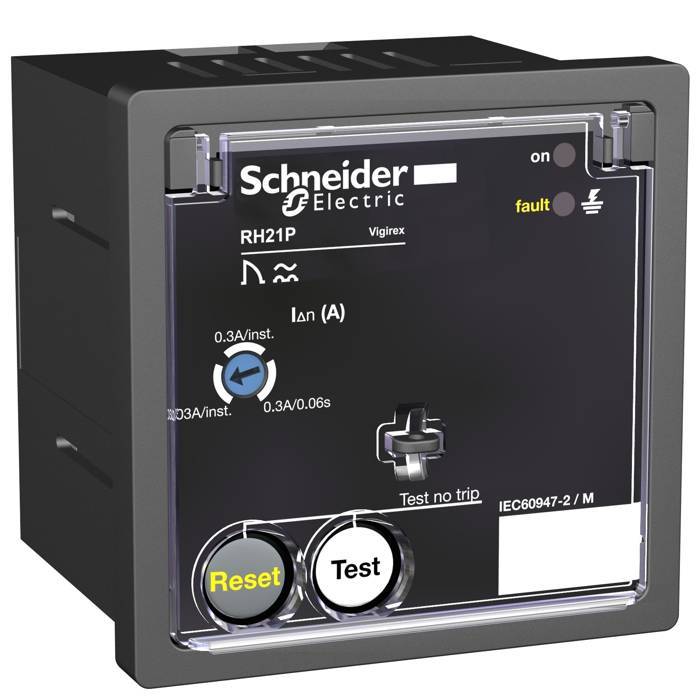

Vigirex RH21P relais différentiel 300 mA 0,06 s 240 V

RELAIS DIFFERENTIEL RH21P

Code article : SCH56263

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 217,3400 € / U


	Prix unitaire net HT
	485,8668 € / U
	soit :
	583,0402 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430562634
Réf. fabricant : 56263

Fabriqué en France

Informations complémentaires :
Vigirex RH21P relais différentiel 300 mA 0,06 s 240 V

Classe de protection :	Classe II

Fréquence (hz) :	400

Garantie :	18 mois

Hauteur :	72 mm

Ik :	IK07 se conformer à EN 50102

Ip :	IP40 sur face avant: se conformer à EN/IEC 60529IP30 sur les parties latérales: se conform

Poids :	4,941 kg

Profondeur :	78 mm

Type :	Relais différentiel de signalisation et protection

Type de tension :	AC

Type de raccordement :	Alimentation électrique auxiliaire: bornier cable(s) 0,2 2,5 mm² souple AWG 24 à AWG 12Ali

Compatibilité électromagnétique :	Emissions transmises par conduction et rayonnées: ,B se conformer à CISPR 11Test d'immunit

Couple de serrage :	0,6 N.m alimentation électrique auxiliaire: 0,6 N.m erreur: 0,6 N.m test du relais et remi

Robustesse mécanique :	Tenue au feu se conformer à CEI 60695-2-1Protection IK 2 joules: IK07 se conformer à EN 50

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Longueur de dénudage des fils :	7 mmalimentation électrique auxiliaire: 7 mmerreur: 7 mmtest du relais et remise à zéro de

Capteurs compatibles :	VigiPacT TOA capteur de courant différentielleVigiPacT A capteur de courant différentielle

Surveillance :	Electronique (continu) Alimentation puissance (continu) Lien relais/détecteur (continu)

Type de mesure :	Mesure interne du courant de défaut de la terre, plage : 80 à 100 %

Monitored distribution system :	1000 V - CA à 50/60 Hz (maximum) 1000 V - CA à 400 Hz (maximum)

Earth-leakage time delay :	Instantané for 0,03 AInstantané for 0,3 AFixé 0,06 s for 0,3 A

Profil environnemental :	Profil environnemental du Produit

(us) tension d'alimentation :	220 240 V CA 50/60 Hz 55 à 110 %

Fonction :	pour réseaux à courant triphasé

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Protection des réglages :	Protégé par cache scellable

Profil de circularité :	Informations de fin de vie

Remise à zéro :	Réinitialisation manuelle

Type de réglage de sensibilité différentielle :	Adjustable 2 settings

Statut environnemental de l'offre :	Produit Green Premium

Finition du raccordement électrique :	raccordement par clip

Utilisation du relais :	Relais de protection

Test de fonctionnement :	LocalTest à distance

Régulation reach :	Déclaration REACh

Charge minimum :	10 mA à 12 V

Humidité relative :	95 % à 55 °C

Support de montage :	Front panel

Earth-leakage sensitivity :	0.03 A0.3 A

Dimensions de la découpe :	68 x 68 mm

Température de l'air ambiant en fonctionnement :	-35 70 °C

Température ambiante de stockage :	-55 85 °C

Type de réglage :	Selector

Schéma de liaison à la terre :	TTTN-SIT

Hauteur de l'emballage 1 :	8,1 cm

Largeur de l'emballage 1 :	8,8 cm

Longueur de l'emballage 1 :	9,2 cm

Nom de l'appareil :	RH21P

Largeur :	72 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Tension assignée (ue) (v) :	240,0

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Valeur de fonctionnement intensité de courant 2 (ma) :	300,0

Puissance consommée en va :	4 VA

(uimp) tension assignée de tenue aux chocs :	8 kV

Largeur (mm) :	72,0

Hauteur (mm) :	72,0

Profondeur (mm) :	78,0

Délai de temporisation du déclenchement max. admissible (s) :	0,06

(ithe) courant thermique d'emploi sous enveloppe :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Délai de temporisation du déclenchement min. réglable (s) :	0,0

Valeur de fonctionnement intensité de courant 1 (ma) :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	1,0

Catégorie de surtension :	IV

Nb produits dans l'emballage 2 :	12

Qc carton :	12

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : 56263 63 56263 Vigirex RH21P relais differentiel 300 mA 0,06 s 240 V différentiel 3303430562634 sch56263
