Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

ComPacT NSX100F - Disjoncteur - TM-D 40A - 2P2D - 36kA - montage fixe

NSX100F disj TMD 40A 2P fx

Code article : SCHC10F2TM040

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	917,1960 € / U


	Prix unitaire net HT
	366,0727 € / U
	soit :
	439,2872 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481995414
Réf. fabricant : C10F2TM040

Informations complémentaires :
Le disjoncteur NSX100F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
40A, 2P2D PdC F, niveau de performance 36kA 250Vcc, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	40 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz500 V CC

Pouvoir de coupure ultime en court-circuit (icu) :	5 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-236 kA Icu à 250 V CC 1P se conf

Pouvoir de coupure nominal en court-circuit de service (ics) :	5 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 250 V CC se conformer à CEI

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Durée de vie électrique :	10000 cycle à 277 V In20000 cycle à 277 V In/2

(ui) tension assignée d'isolement :	750 V CA 50/60 Hz se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Régulation reach :	Déclaration REACh

Niveau de performance :	F 18 kA 415 V CA

Support de montage :	Plaque arrière

Application :	Distribution

(in) courant assigné d'emploi :	40 A à 40 °C

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	15,859 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,281 kg

Nom de l'appareil :	NSX100F

Garantie :	18 mois

Pertes de puissance :	5,47 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	161 mm

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Plage de réglage du seuil de protection magnétique (im) :	500 A

Largeur (l) :	70 mm

Profondeur (p) :	86 mm

Largeur de l'emballage 1 :	13 cm

Longueur de l'emballage 1 :	18 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de réseau :	CCCA

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection longue durée ir (protection thermique) :	Fixe

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	1 In

Hauteur de l'emballage 1 :	8 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	2P

Pôles protégés :	2t

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	12

Qc carton :	12

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur montage fixe c10f2tm040 3606481995414 schc10f2tm040

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

366,0727 € / U HT
439,2872 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10F2TM030 NSX100F disj TMD 30A 2P fx 3606481995407		363,5822 € / U HT 436,2986 € / U TTC

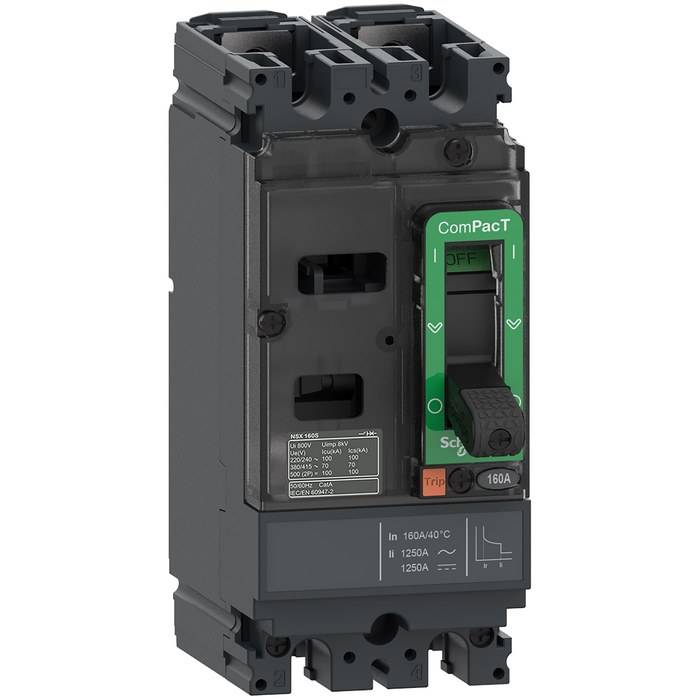

	SCHC10F2TM050 NSX100F disj TMD 50A 2P fx 3606481995421		363,5822 € / U HT 436,2986 € / U TTC
