Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs Moteurs

Information(s) non contractuelle(s)

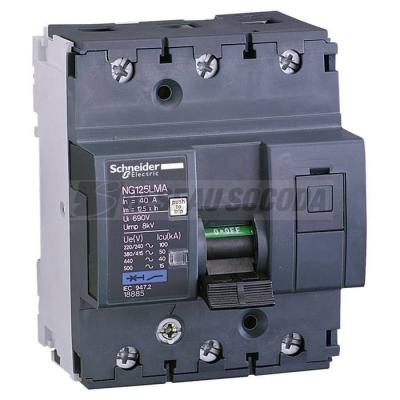

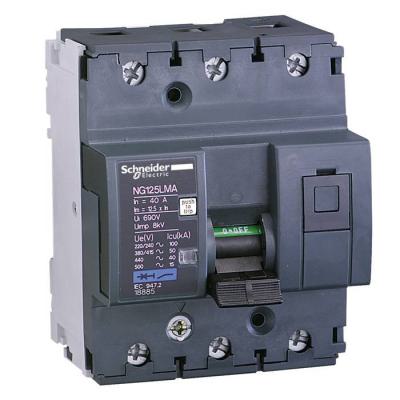

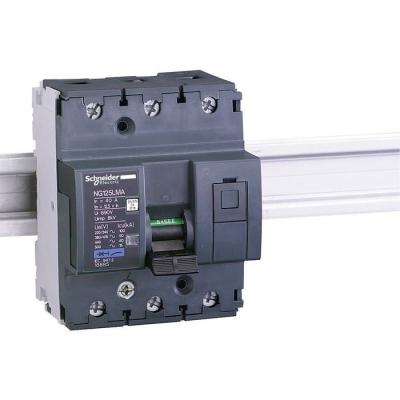

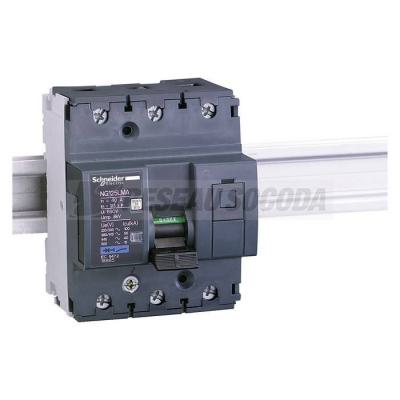

Acti9 NG125LMA - Disjoncteur moteur - 16A - 3P 3d - déclencheur mag

NG125LMA 3P 16A

Code article : SCH18883

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 208,7840 € / U


	Prix unitaire net HT
	501,0077 € / U
	soit :
	601,2092 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188834
Réf. fabricant : 18883

Fabriqué en France

Informations complémentaires :
Acti 9 - disjoncteur NG125LMA - 3P - 16A - Courbe MA - Ui
690V CA - Pouvoir de coupure : 100kA Icu - 220...240 V CA -
15kA Icu - 500 V CA - 40kA Icu - 440 V CA - 50kA Icu -
380...415 V CA - Uimp 8kV - 9 pas de 9 mm

Ip :	IP20 se conformer à CEI 60529

Poids :	13,79 kg

Section cable rigide (mm²) :	1,5 50,0

Section de raccordement cable souple (mm²) :	1,0 35,0

Type :	Disjoncteur miniature

(ics) pouvoir assigné de coupure de service en court-circuit :	75 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5 kA 75 % se conforme

Pouvoir de coupure :	100 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240 kA Icu à 440 V CA 50/

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

(ue) tension assignée d'emploi :	380...415 V CA 50/60 Hz500 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 Hz

Type de raccordement :	Borne du type à cage1,550 mm² rigideBorne du type à cage135 mm² souple

(ui) tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2

Indication de tension :	Indication ON/OFFSignalisation de déclenchement

Type de commande :	Test de déclenchement manuelPar maneton

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Support de montage :	Rail DIN symétrique 35 mm

Statut environnemental de l'offre :	Produit Green Premium

Verrouillages optionnels :	Verrouillage intégré

Régulation reach :	Déclaration REACh

Nom du produit :	Acti 9 NG125LMA

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

In courant assigné d'emploi :	16 A à 40 °C

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Type de déclencheur :	Magnétique

Température ambiante en fonctionnement (°c) :	-30,0 70,0

Température de l'air ambiant en fonctionnement :	-3070 °C

Température ambiante de stockage :	-4070 °C

Fréquence (hz) :	50,0 60,0

Nom de l'appareil :	NG125LMA

Fréquence du réseau :	50/60 Hz

Déclenchement magnétique :	12 x In

Couple de serrage :	3,5 N.m

Largeur de l'emballage 1 :	12,4 cm

Longueur de l'emballage 1 :	12,9 cm

Garantie :	18 mois

Application :	Moteur

Hauteur :	103 mm

Altitude de fonctionnement :	2000 m

Hauteur de l'emballage 1 :	8,6 cm

Gamme de produits :	NG125

Largeur :	81 mm

Profondeur :	81 mm

Longueur de dénudage des fils :	20 mm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	400,0

Tension d'isolement assignée (ui) (v) :	690,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	100,0

Profondeur d'encastrement (mm) :	47,0

Calibre/courant nominal assigné (in) (a) :	16,0

Indice de protection (ip) :	IP20

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	50,0

Coupure pleinement apparente :	Oui

Compatibilité des répartiteur, peigne,_x000D_ jeu de barres :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,5

Nombre de pôles protégés :	3,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	3,0

Tension assignée de tenue aux chocs (uimp) (kv) :	8,0

Description des pôles :	3P

Type de réseau :	CA

Courbe de déclenchement :	MA

Nb produits dans l'emballage 2 :	18

Qc carton :	18

Qct :	CT

Caractéristique de déclenchement (type/courbe) :	MA

Pas de 9 mm :	9

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : 18883 NG125LMA disjoncteur moteur 16A 3P 3d declencheur magnetique lma déclencheur magnétique 3303430188834 sch18883
