Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs Moteurs

Information(s) non contractuelle(s)

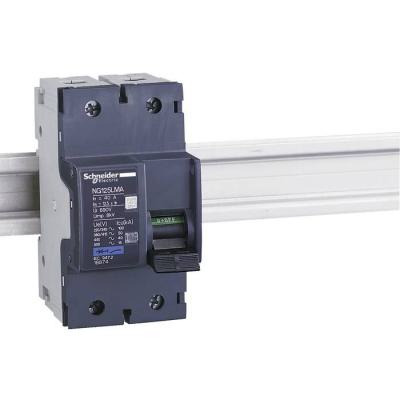

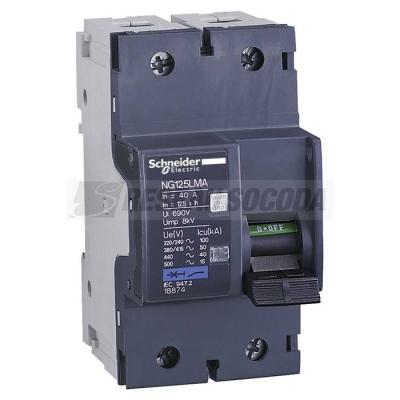

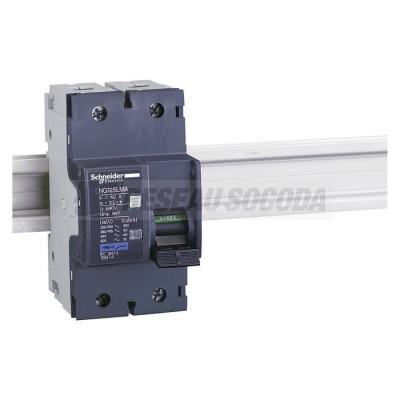

Acti9 NG125LMA - Disjoncteur moteur - 4A - 2P 2d - déclencheur mag

Disjoncteur moteur 4A - 2P 2d

Code article : SCH18868

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	965,4480 € / U


	Prix unitaire net HT
	400,1516 € / U
	soit :
	480,1819 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188681
Réf. fabricant : 18868

Fabriqué en France

Informations complémentaires :
Acti 9 - disjoncteur NG125LMA - 2P - 4A - Courbe MA - Ui
690V CA - Pouvoir de coupure : 100kA Icu - 220...240 V CA -
15kA Icu - 500 V CA - 40kA Icu - 440 V CA - 50kA Icu -
380...415 V CA - Uimp 8kV - 6 pas de 9 mm

Ip :	IP20 se conformer à CEI 60529

Poids :	17,917 kg

Section cable rigide (mm²) :	1,5 50,0

Section de raccordement cable souple (mm²) :	1,0 35,0

Type :	Disjoncteur miniature

(ics) pouvoir assigné de coupure de service en court-circuit :	75 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5 kA 75 % se conforme

Pouvoir de coupure :	100 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240 kA Icu à 440 V CA 50/

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

(ue) tension assignée d'emploi :	380...415 V CA 50/60 Hz500 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 Hz

Type de raccordement :	Borne du type à cage1,550 mm² rigideBorne du type à cage135 mm² souple

(ui) tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2

Indication de tension :	Indication ON/OFFSignalisation de déclenchement

Type de commande :	Test de déclenchement manuelPar maneton

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Support de montage :	Rail DIN symétrique 35 mm

Statut environnemental de l'offre :	Produit Green Premium

Verrouillages optionnels :	Verrouillage intégré

Régulation reach :	Déclaration REACh

Nom du produit :	Acti 9 NG125LMA

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

In courant assigné d'emploi :	4 A à 40 °C

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Type de déclencheur :	Magnétique

Température ambiante en fonctionnement (°c) :	-30,0 70,0

Température de l'air ambiant en fonctionnement :	-3070 °C

Température ambiante de stockage :	-4070 °C

Fréquence (hz) :	50,0 60,0

Nom de l'appareil :	NG125LMA

Fréquence du réseau :	50/60 Hz

Poids de l'emballage 3 :	2,905 kg

Déclenchement magnétique :	12 x In

Couple de serrage :	3,5 N.m

Largeur de l'emballage 3 :	11,9 cm

Longueur de l'emballage 3 :	35,8 cm

Garantie :	18 mois

Application :	Moteur

Hauteur :	103 mm

Altitude de fonctionnement :	2000 m

Hauteur de l'emballage 1 :	5,8 cm

Largeur de l'emballage 1 :	8,1 cm

Hauteur de l'emballage 3 :	9,1 cm

Gamme de produits :	NG125

Largeur :	54 mm

Profondeur :	81 mm

Longueur de dénudage des fils :	20 mm

Longueur de l'emballage 1 :	11 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	230,0

Tension d'isolement assignée (ui) (v) :	690,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	100,0

Profondeur d'encastrement (mm) :	47,0

Indice de protection (ip) :	IP20

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	50,0

Coupure pleinement apparente :	Oui

Compatibilité des répartiteur, peigne,_x000D_ jeu de barres :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	BB1

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Calibre/courant nominal assigné (in) (a) :	4,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	3,0

Nombre de pôles protégés :	2,0

Pôle neutre sectionné simultanément :	Oui

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	2,0

Tension assignée de tenue aux chocs (uimp) (kv) :	8,0

Description des pôles :	2P

Type de réseau :	CA

Courbe de déclenchement :	MA

Nb produits dans l'emballage 2 :	36

Qc carton :	36

Qct :	CT

Caractéristique de déclenchement (type/courbe) :	MA

Pas de 9 mm :	6

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	6

Qc unité :	1

Qc boite :	6

Mots clés : 18868 NG125LMA disjoncteur moteur 4A 2P 2d declencheur magnetique lma déclencheur magnétique 3303430188681 sch18868
