Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

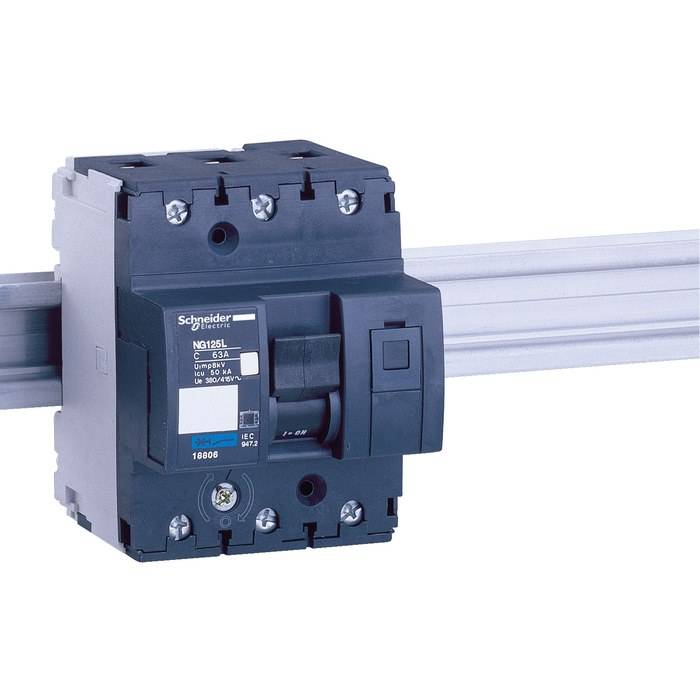

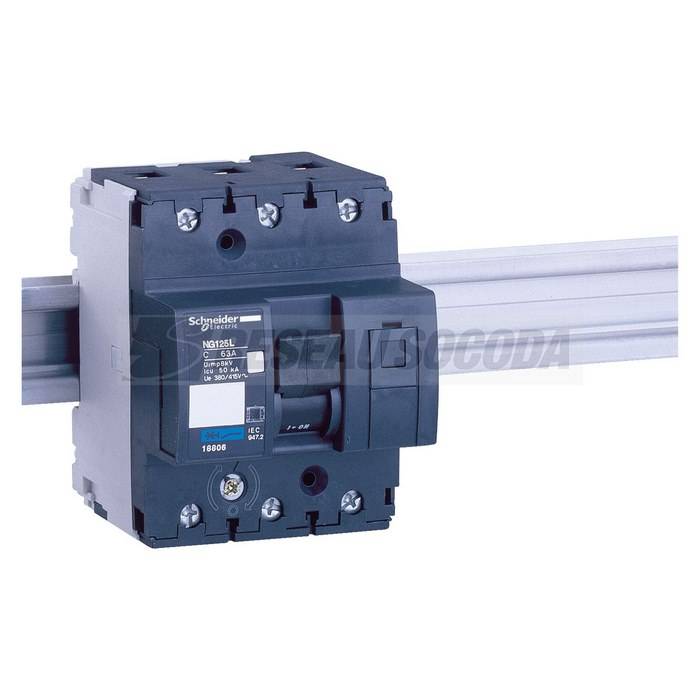

Acti9 NG125L - Disjoncteur modulaire - 3P - 16A - Courbe D - 400Vca - 50kA

Disj. NG125L 3P 16A Courbe D

Code article : SCH18849

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 626,3840 € / U


	Prix unitaire net HT
	674,0914 € / U
	soit :
	808,9097 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188490
Réf. fabricant : 18849

Fabriqué en France

Informations complémentaires :
Ce disjoncteur modulaire Acti9 NG125L est conçu pour
résister aux installations industrielles les plus
difficiles. En version 3P 16A Courbe D, son pouvoir de
coupure assigné en court-circuit peut atteindre 15kA sur
les réseaux 500Vca.

(ics) pouvoir assigné de coupure de service en court-circuit :	75ákA 75á% se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5ákA 75á% se conforme

Pouvoir de coupure :	100ákA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240ákA Icu à 440 V CA 50/

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

(ue) tension assignée d'emploi :	<= 375áV CC380...415 V CA 50/60 Hz500 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 H

Type de raccordement :	Borne du type à cage1,5à50ámm² rigideBorne du type à cage1à35ámm² souple

(ui) tension d'isolement :	690áV CA 50/60 Hz se conformer à EN/CEI 60947-2

Indication de tension :	Signalisation de déclenchementIndication ON/OFF

Type de commande :	Test de déclenchement manuelPar maneton

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Support de montage :	Rail DIN symétrique 35 mm

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Verrouillages optionnels :	Verrouillage intégré

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

Nom du produit :	Acti 9 NG125

Application :	Distribution

In courant assigné d'emploi :	16áA à 40á°C

Prévision de verrouillage :	Cadenassable

Humidité relative :	95á% à 55á°C

Endurance mécanique :	20000ácycle

Endurance électrique :	10000ácycle

Protection différentielle :	Bloc séparé

Température de l'air ambiant en fonctionnement :	-30à70á°C

Température ambiante de stockage :	-40à70á°C

Poids de l'emballage 2 :	13,778ákg

Fréquence du réseau :	50/60 Hz

Poids :	0,72ákg

Couple de serrage :	3,5áN.m

Largeur de l'emballage 1 :	12,4ácm

Garantie :	18 mois

Gamme :	Acti 9

Nom de l'appareil :	NG125L

Hauteur :	103ámm

Altitude de fonctionnement :	2000 m

Hauteur de l'emballage 1 :	8,6ácm

Gamme de produits :	NG125

Largeur :	81ámm

Profondeur :	81ámm

Longueur de dénudage des fils :	20ámm

Poids de l'emballage (kg) :	761ág

Longueur de l'emballage 1 :	13ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	415,0

Tension d'isolement assignée (ui) (v) :	690,0

Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka) :	100,0

Type de réseau :	CCCA

Profondeur d'encastrement (mm) :	47,0

Calibre/courant nominal assigné (in) (a) :	16,0

Fréquence (hz) :	50,0

Indice de protection (ip) :	IP20

Température ambiante en fonctionnement (°c) :	70,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	50,0

Coupure pleinement apparente :	Oui

Compatibilité des répartiteur, peigne, :

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,5

Nombre de pôles protégés :	3,0

Section de raccordement cable rigide (mm²) :	1,5

Section de raccordement cable souple (mm²) :	1,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	3,0

Tension assignée de tenue aux chocs (uimp) (kv) :	8,0

Description des pôles :	3P

Nb produits dans l'emballage 2 :	18

Qc carton :	18

Qct :	CT

Nombre de pôles protégés :	3

Courbe de déclenchement :	D

Pas de 9 mm :	9

Nombre d'unité par paquet :	1

Caractéristique de déclenchement (type/courbe) :	D

Qc unité :	1

Mots clés : 18849 49 18849 Multi9 NG125L disjoncteur modulaire 3P 16A courbe D multi 3303430188490 sch18849
