Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 NG125L - Disjoncteur modulaire - 1P - 16A - Courbe D - 230Vca - 50kA

Disj. NG125L 1P 16A Courbe D

Code article : SCH18831

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 062,8400 € / U


	Prix unitaire net HT
	440,5180 € / U
	soit :
	528,6216 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188315
Réf. fabricant : 18831

Fabriqué en France

Informations complémentaires :
Ce disjoncteur modulaire Acti9 NG125L est conçu pour
résister aux installations industrielles les plus
difficiles. En version 1P 16A Courbe D, son pouvoir de
coupure assigné en court-circuit peut atteindre 50kA sur
les réseaux 230Vca.

Pouvoir de coupure :	50ákA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2100ákA Icu à 110...130 V

(ics) pouvoir assigné de coupure de service en court-circuit :	37,5ákA 75á% se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz75ákA 75á% se conforme

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

(ue) tension assignée d'emploi :	380...415 V CA 50/60 Hz125 V CC<= 144áV CC12 V CC220...240 V CA 50/60 Hz110...130 V CA 50/

Type de raccordement :	Borne du type à cage1,5à50ámm² rigideBorne du type à cage1à35ámm² souple

(ui) tension d'isolement :	690áV CA 50/60 Hz se conformer à EN/CEI 60947-2

Indication de tension :	Indication ON/OFFSignalisation de déclenchement

Type de commande :	Par manetonTest de déclenchement manuel

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Support de montage :	Rail DIN symétrique 35 mm

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Verrouillages optionnels :	Verrouillage intégré

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

Nom du produit :	Acti 9 NG125

Application :	Distribution

In courant assigné d'emploi :	16áA à 40á°C

Prévision de verrouillage :	Cadenassable

Humidité relative :	95á% à 55á°C

Endurance mécanique :	20000ácycle

Endurance électrique :	10000ácycle

Température de l'air ambiant en fonctionnement :	-30à70á°C

Température ambiante de stockage :	-40à70á°C

Poids de l'emballage 3 :	18,703ákg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage 2 :	3,036ákg

Poids :	0,24ákg

Couple de serrage :	3,5áN.m

Largeur de l'emballage 2 :	11,7ácm

Garantie :	18 mois

Gamme :	Acti 9

Nom de l'appareil :	NG125L

Hauteur :	103ámm

Altitude de fonctionnement :	2000 m

Gamme de produits :	NG125

Largeur :	27ámm

Profondeur :	81ámm

Longueur de dénudage des fils :	20ámm

Poids de l'emballage (kg) :	246ág

Longueur de l'emballage 1 :	11ácm

Longueur de l'emballage 2 :	36ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	400,0

Tension d'isolement assignée (ui) (v) :	690,0

Température ambiante en fonctionnement (°c) :	-30,0

Type de réseau :	CACC

Hauteur de l'emballage 1 :	3ácm

Largeur de l'emballage 1 :	8ácm

Hauteur de l'emballage 2 :	9ácm

Profondeur d'encastrement (mm) :	47,0

Calibre/courant nominal assigné (in) (a) :	16,0

Fréquence (hz) :	50,0

Indice de protection (ip) :	IP20

Section de raccordement cable souple (mm²) :	35,0

Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka) :	50,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	12,5

Coupure pleinement apparente :	Oui

Compatibilité des répartiteur, peigne, :

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	1,5

Nombre de pôles protégés :	1,0

Section de raccordement cable rigide (mm²) :	1,5

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	1,0

Tension assignée de tenue aux chocs (uimp) (kv) :	8,0

Description des pôles :	1P

Nb produits dans l'emballage 2 :	12

Nb produits dans l'emballage 3 :	72

Qc boite :	12

Qc carton :	72

Qct :	CT

Nombre de pôles protégés :	1

Courbe de déclenchement :	D

Pas de 9 mm :	3

Nombre d'unité par paquet :	1

Caractéristique de déclenchement (type/courbe) :	D

Qc unité :	1

Mots clés : 18831 Multi9 NG125L disjoncteur modulaire 1P 16A courbe D multi 3303430188315 sch18831

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

440,5180 € / U HT
528,6216 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH18650 Acti9 NG125N 4P 16A crb C 25kA 3303430186502		530,8448 € / U HT 637,0138 € / U TTC

	SCH18778 Disj. NG125L 1P 16A Courbe C 3303430187783		247,6291 € / U HT 297,1549 € / U TTC

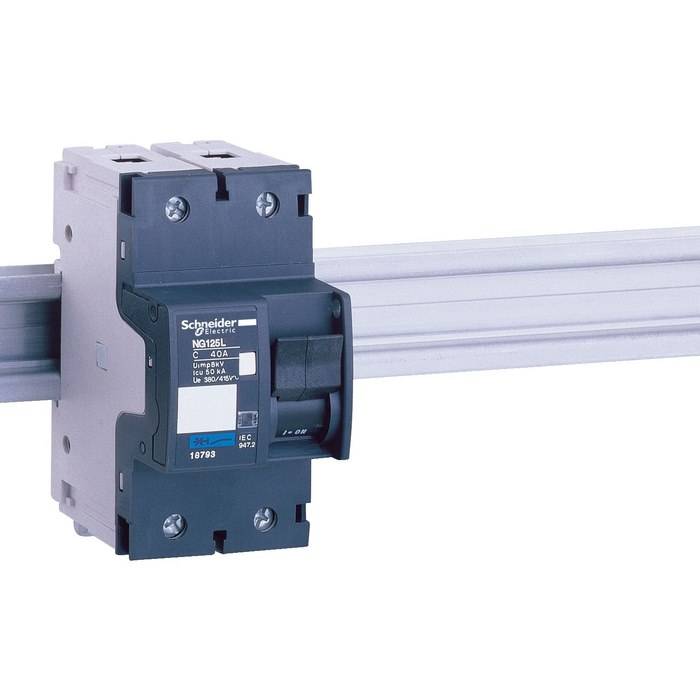

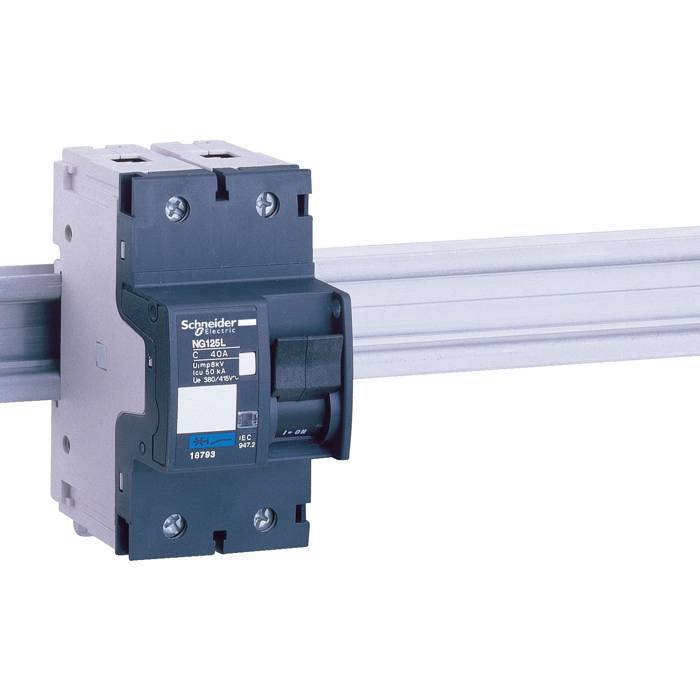

	SCH18840 Disj. NG125L 2P 16A Courbe D 3303430188407		427,4023 € / U HT 512,8828 € / U TTC

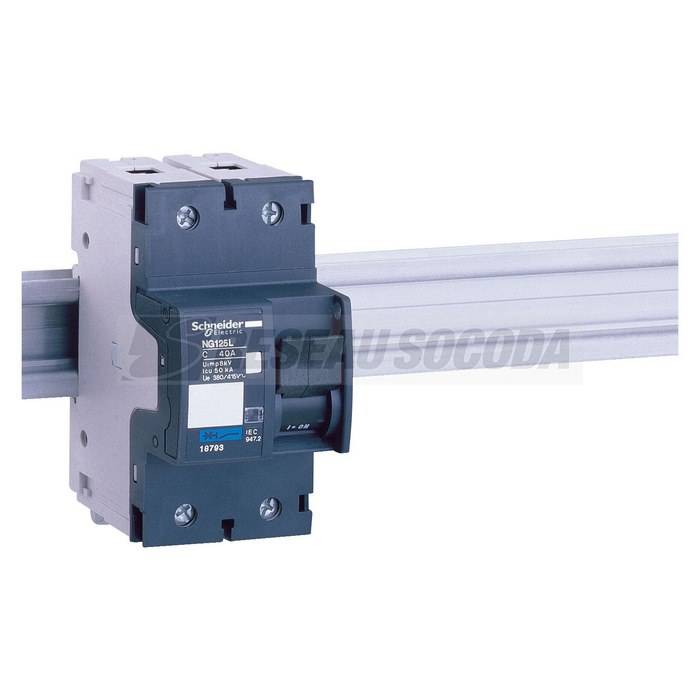

	SCH18841 Disj. NG125L 2P 20A Courbe D 3303430188414		520,6438 € / U HT 624,7726 € / U TTC

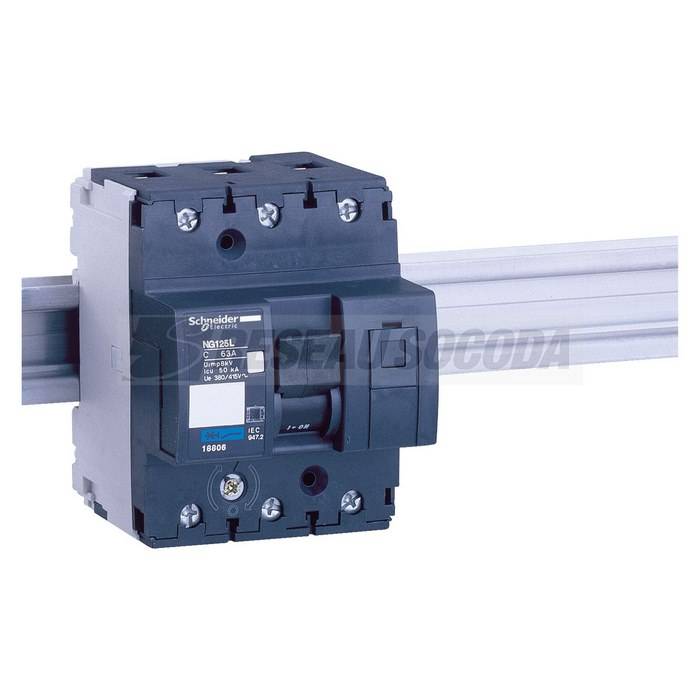

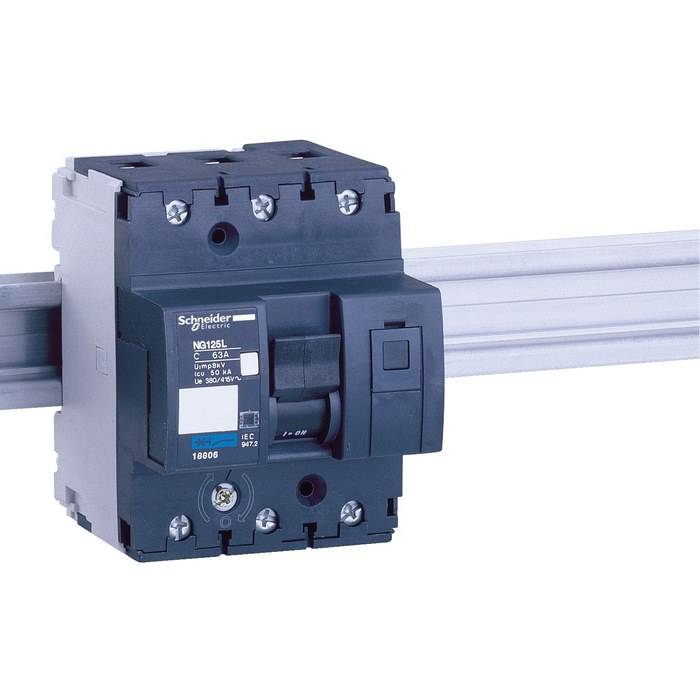

	SCH18849 Disj. NG125L 3P 16A Courbe D 3303430188490		674,0914 € / U HT 808,9097 € / U TTC

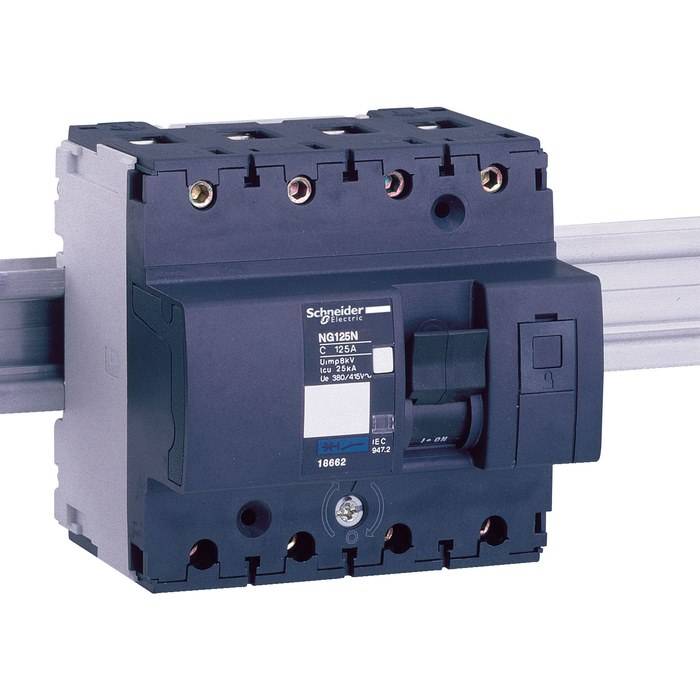

	SCH18858 Disj. NG125L 4P 16A Courbe D 3303430188582		861,5540 € / U HT 1 033,8648 € / U TTC
