Canalisation Electrique Flexible » Wago » Systeme De Precablage Rapide Winsta

Information(s) non contractuelle(s)

Connecteur Femelle Pour Circuits Imprimés Droit 2 Pôles, Blanc

Connecteur femelle pour circui

Code article : WAO890822

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2,3160 € / U


	Prix unitaire net HT
	1,4873 € / U
	soit :
	1,7848 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821695530
Réf. fabricant : 890-822

Informations complémentaires :
Connecteur femelle pour circuits imprimés Droit 2 pôles,
blanc

Indication sur la résistance de passage :	?env. 1 m? de résistance de passageenv. 0,25 m? entre connecteur mâle et femelle

Tension de référence (iii / 3) :	250 V

Tension assignée de tenue aux chocs (iii / 3) :	4 kV

Courant :	16 A

Légende données de référence :	(III / 3) ? Catégorie de surtension III / degré de pollution 3

Rated voltage per ul 1977 (factory wiring only) :	600 V

Rated current per ul 1977 (factory wiring only) :	14 A

Nombre de pôles :	2

Nombre total des potentiels :	2

Nombre des niveaux :	1

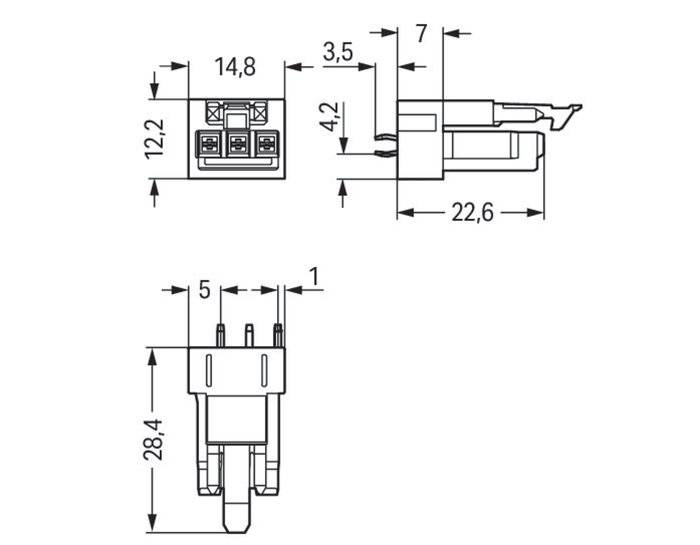

Pas :	4,4 mm / 0.173 inch

Largeur :	10,4 mm / 0.41 inch

Hauteur :	31,9 mm / 1.256 inch

Hauteur utile :	28,4 mm / 1.118 inch

Profondeur :	12,2 mm / 0.48 inch

Longueur de la broche à souder :	3,5 mm

Dimensions broche à souder :	1 x 0,8 mm

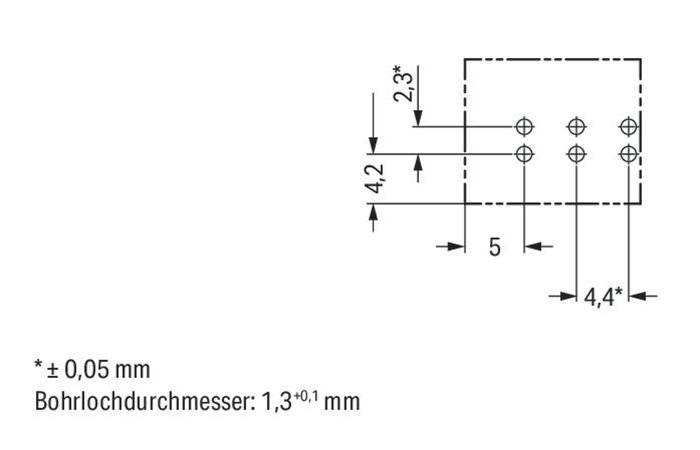

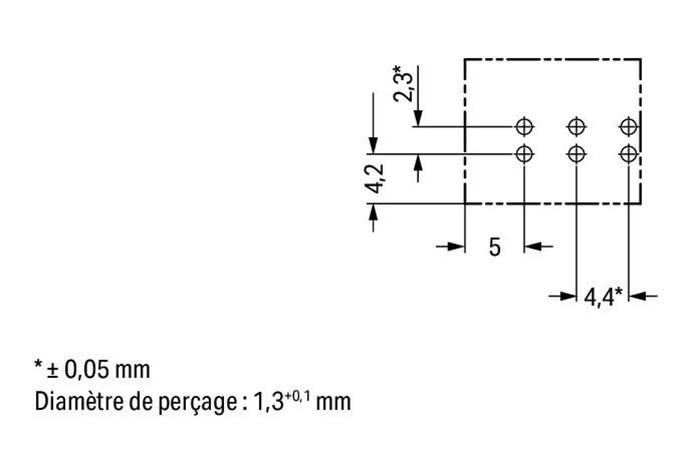

Diamètre de perçage avec tolérance :	1,3 (-0,1 à +0,1) mm

Détrompage :	A

Force d'enfichage d'une connexion par enfichage :	env. 20 à 70 N (en fonction du nombre de pôles)

Force de maintien d'une connexion par enfichage :	avec verrouillage : > 80 N

Force de séparation d'une connexion par enfichage :	sans verrouillage : env. 20 à 70 N (selon le nombre de pôles)

Nombre de cycles d'enfichage :	?200, sans charge ohmique100, avec charge ohmique IN = 16 A, testé (1,5 mm²)

Mode de construction :	mode de construction droit

Impression :	L N

Repérage du potentiel :	L N

Utilisation :	Standard network application

Version de contact dans le domaine des connecteurs :	Connecteurs femelles

Type de connexion de connecteur :	pour platine

Protection contre l'inversion :	Yes

Sens d'enfichage au circuit imprimé :	90 °

Verrouillage de la connexion par enfichage :	Cliquet de verrouillage

Cliquet de verrouillage :	yes

Contacts circuits imprimés :	THT

Afffectation broche à souder :	2 broches à souder/pôle ligne

Nombre de broches à souder par potentiel :	2

Couleur :	blanc

Matière isolante :	Polyamide 66 (PA 66)

Matériau des ressorts de serrage :	Ressort en acier Chrome-Nickel (CrNi)

Matériau du contact :	Cuivre ou bien alliage de cuivre avec finition de surface

Charge calorifique :	0,048 MJ

Poids :	2,5 g

Température de traitement :	-5 à +40 °C

Température de fonctionnement continue :	-35 à +85 °C

Indication sur la température d'utilisation continue :	Parties isolantes pour températures ? 105°C

Groupe de produits :	20 (WINSTA)

Type d'emballage :	20

Pays d'origine :	PL

Gtin :	4050821695530

Numéro du tarif douanier :	85366990990

Poids (g) :	287

Hauteur (mm) :	45

Largeur (mm) :	90

Profondeur (mm) :	220

Ean :	4050821695530

Mots clés : connecteur femelle circuits imprimés droit pôles blanc 890-822 890822 4050821695530 wao890822
