Interfaçage & E/S Déportées » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

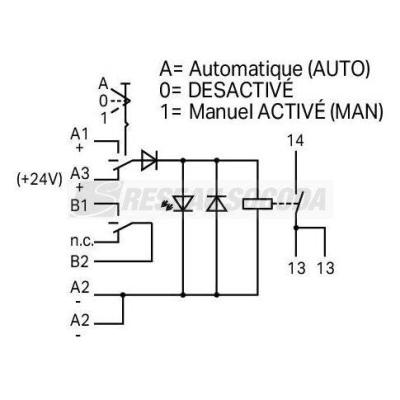

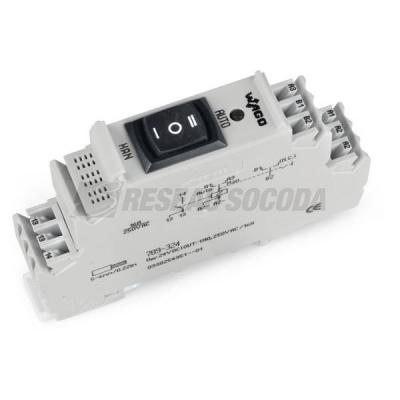

Module Avec Relais 24 V Dc - 1 T - 16 A - Forçage Manuel Et Retour D'Etat

Module avec relais 24 V DC - 1

Code article : WAO789324

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	115,5600 € / U


	Prix unitaire net HT
	74,2039 € / U
	soit :
	89,0447 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821640509
Réf. fabricant : 789-324

Informations complémentaires :

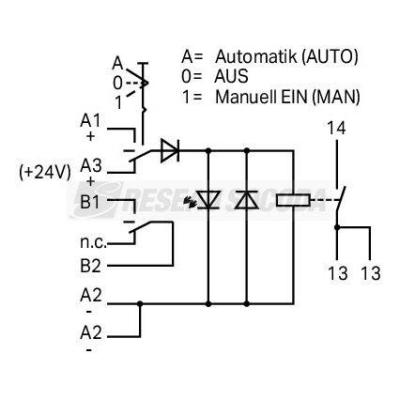

Module avec relais 24 V DC - 1 T - 16 A - Forçage manuel et
retour d'état

Tension d'entrée nominale u :

Plage de tension d'entrée :	-10 à +20 %

Courant d'entrée nominal in :	17 mA

Perte de puissance max. pv max. :	0,6 W

Nombre relais 1 t/contacts de marche :	1

Matériau du contact (relais) :	AgSnO2, pre-make contact W

Limitation du courant continu :	16 A

Courant de démarrage (résistif) max. :	(AC) 165 A / 0,02 s

Tension de commutation max. :	AC 250 V

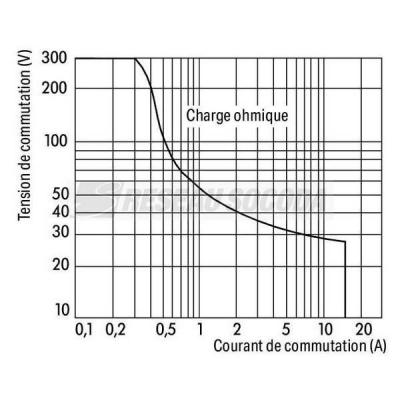

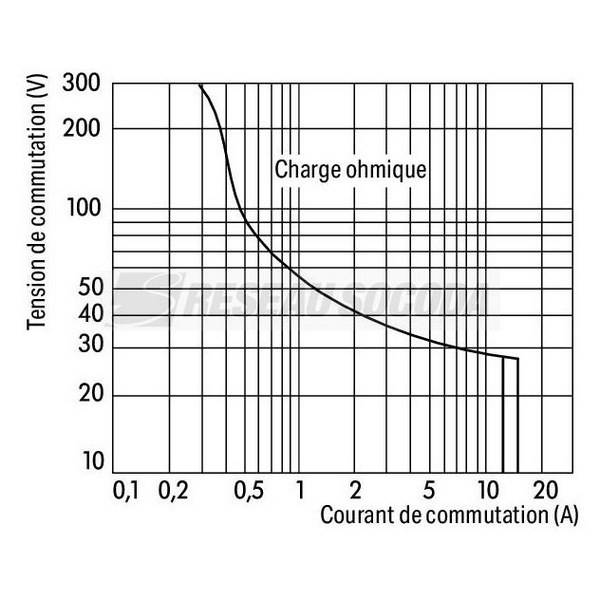

Puissance de commutation (résistif) max. :	AC 4000 VA; DC see load limit curve

Temps de montée typ. :	10 ms

Temps de relchement :	5 ms

Temps de rebondissement (typ.) :	4 ms

Durée de vie électrique (n.o. ; charge résistive ; 23°c) :	5 x 103 switching operations

Durée de vie mécanique (n.o. ; charge résistive ; 23°c) :	5 x 106 switching operations

Indication d'état :	LED red

Tension de référence :	300 V

Tension assignée de tenue aux chocs :	4 kV

Catégorie de surtension :	III

Degré de pollution :	2

Rigidité diélectrique, circuit de contrôle / charge (ac, 1 min) :	4 kVrms

Rigidité diélectrique contact ouvert (ac, 1 min) :	1 kVrms

Type of insulation (control/load circuit) :	Reinforced insulation (safe isolation)

Type of insulation (open contact) :	Functional insulation

Type of insulation (load circuit/monitoring contact) :	Reinforced insulation (safe isolation)

Type of insulation (adjacent devices) :	Reinforced insulation (safe isolation)

Indice de protection :	IP20

Technique de connexion :	CAGE CLAMPr

Conducteur rigide :	0,2 à 2,5 mm² / 24 à 14 AWG

Conducteur souple :	0,2 à 2,5 mm² / 24 à 14 AWG

Longueur de dénudage :	9 à 10 mm / 0.35 à 0.39 inch

Largeur :	17,5 mm / 0.689 inch

Profondeur à partir du niveau supérieur du rail :	55 mm / 2.165 inch

Profondeur :	90 mm / 3.543 inch

Type de montage :	Rail 35

Couleur :	gris

Charge calorifique :	9,71 MJ

Poids :	60,4 g

Température ambiante admissible fonctionnement pour un :	-20 à 40 °C

Température ambiante (stockage) :	-40 à 70 °C

Température de traitement :	-25 à +50 °C

Humidité relative :	? 75% (no condensation permissible)

Altitude d'utilisation max. :	2000 m

Normes/spécifications :	EN 60664-1, EN 61810-1

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4050821640509

Numéro du tarif douanier :	85364900990

Poids (g) :	672,26

Hauteur (mm) :	75

Largeur (mm) :	95

Profondeur (mm) :	260

Ean :	4050821640509

Mots clés : etat relai forcage manuel retour d'etat 789324 module relais forçage 789-324 4050821640509 wao789324

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

74,2039 € / U HT
89,0447 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

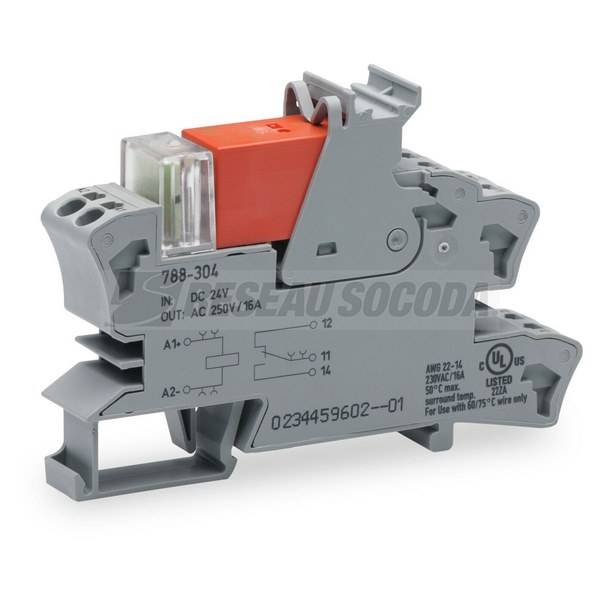

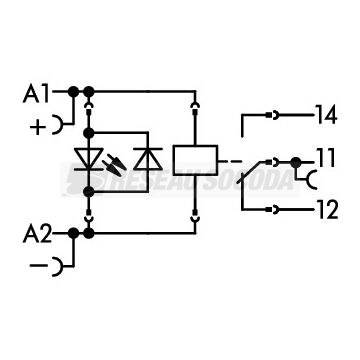

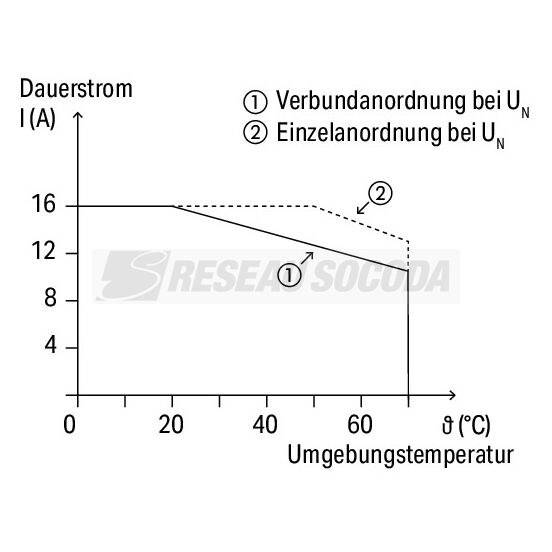

	WAO788304 Embase avec relais H 15 mm 24 4055143184113		12,4213 € / U HT 14,9056 € / U TTC

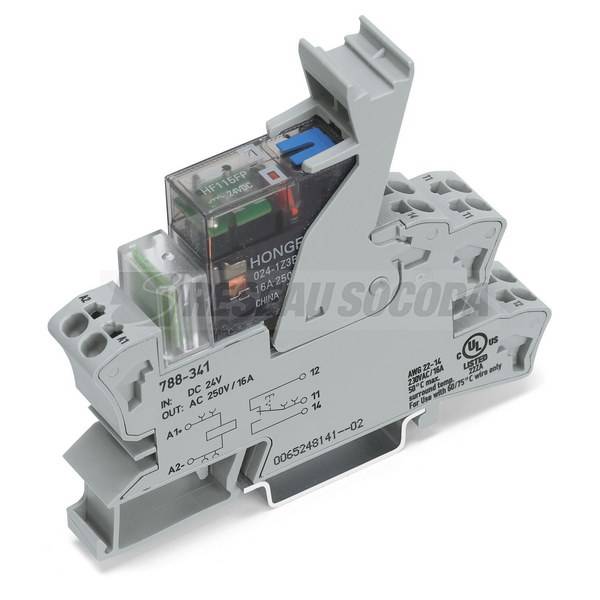

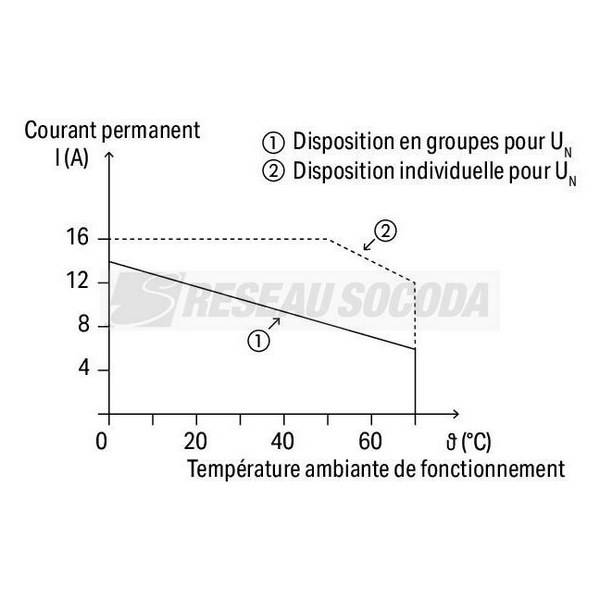

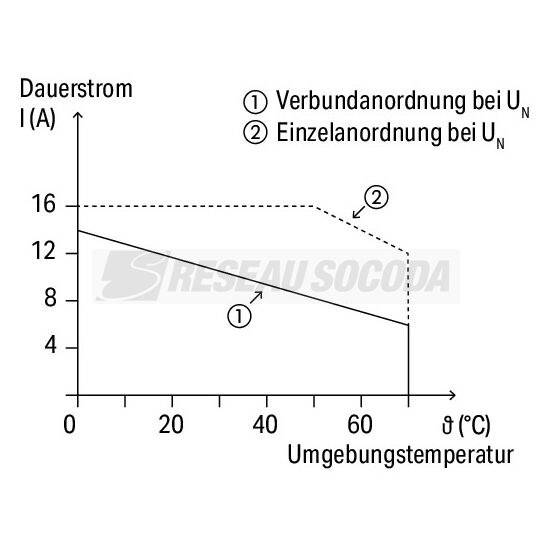

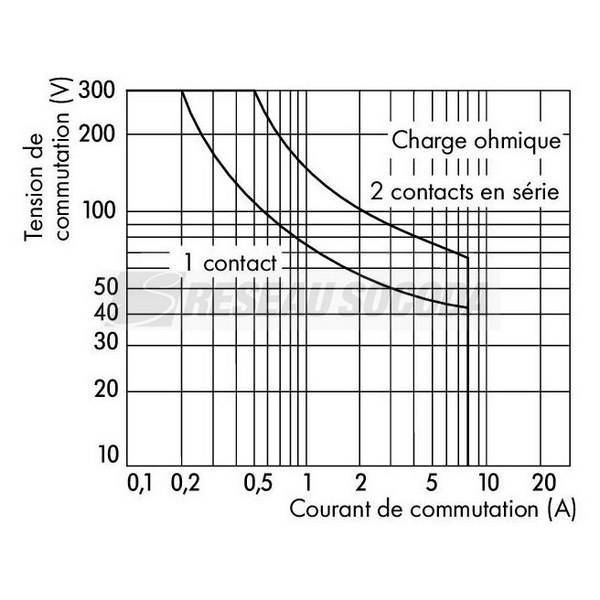

	WAO788341 Embase avec relais H 25 mm 24 4050821226758		20,6276 € / U HT 24,7531 € / U TTC
