Rubin Lacaque

Transfo.& Alimentation d'Equipemen » Wago » Interfaces Electroniques

Information(s) non contractuelle(s)

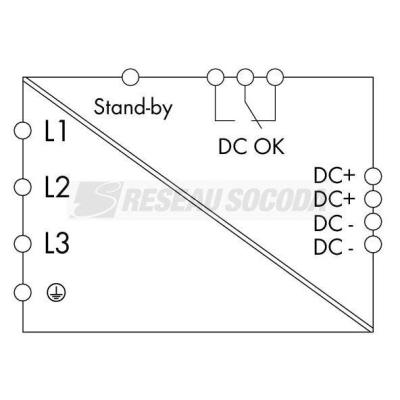

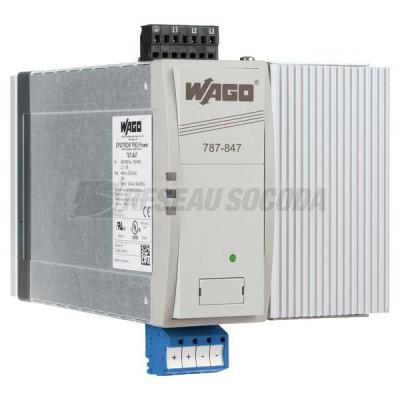

Alimentation A Découpage Pro 3 X 400 V Ac / 48 V Dc - 20 A - Relais Dc Ok

Alimentation à découpage PRO 3

Code article : WAO787847

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 602,0000 € / U


	Prix unitaire net HT
	1 028,6826 € / U
	soit :
	1 234,4191 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Wago
EAN : 4050821226444
Réf. fabricant : 787-847

Informations complémentaires :
Alimentation à découpage PRO 3 x 400 V AC / 48 V DC - 20 A
- Relais DC OK

Phases :	2 3

Tension d'entrée nominale u i nom :	(2 / 3) x AC 400 à 500 V

Plage de tension d'entrée :	(2 / 3) x AC 340 à 550 V; DC 480 à 780 V

Domaine de fréquence réseau nominale :	50 à 60 Hz; 0 Hz

Courant d'entrée i :

Courant de décharge :	? 1 mA

Courant de démarrage :	? 30 A (crête)

Correction du facteur de puissance (pfc) :	Passive

Temps de rétention de panne de secteur :	? 15 ms (3 x 400 VAC)

Tension de sortie nominale uo nom :	DC 48 V (SELV)

Plage de tension de sortie :	DC 39 à 53 V (adjustable)

Préréglage d'usine :	DC 48 V

Courant de sortie nominale io nom :	20 A (48 VDC)

Puissance de sortie :	960 W

Précision de réglage :	? 1 %

Ondulation résiduelle :	? 70 mV (peak-to-peak)

Limitation du courant :	typ. 1,1 x Is

Comportement dans le cas d'une surcharge :	TopBoost / PowerBoost / mode courant constant

Powerboost :	DC 30 A (4 s); DC 25 A (16 s)

Topboost :	DC 80 A (25 ms)

Signalisation :	1 x LED DC OK (green) 1 x LED error (red) 1 x stand-by input 1 x Relaiskontakt DC O.K. (ch

Indication de l'état de fonctionnement :	LED green (DC OK) LED red (error)

Perte de puissance pv :	? 0,8 W (stand-by); ? 5,2 W (no load); ? 59,2 W (nominal load)

Efficacité :	94,40%

Fusible interne :	3 x T 3,2 A / 440 V

Fusible en amont nécessaire :	an external DC fuse required for DC input voltage

Fusible en amont recommandé :	3 x circuit breakers 6 A, 10 A, 16 A, characteristic: B or C or motor circuit breakers, se

Tension d'isolement (pri-sec) :	DC 4,242 kV

Tension d'isolement entrée/pe :	DC 2,2 kV

Tension d'isolement sortie/pe :	DC 0,7 kV

Classe de protection :	I

Indice de protection :	IP20 (selon EN 60529)

Tension de retour :	? DC 63 V

Catégorie de surtension :	II

Protection contre les pics de tension, primaire :	Varistor

Protection contre les courts-circuits :	Oui

Fonctionnement à vide :	Oui

Possibilité de montage en parallèle :	oui

Possibilité de montage en série :	Yes

Mtbf :	> 500000 h (selon CEI 61709)

Type de connexion 1 :	Input

Technique de connexion :	CAGE CLAMPr

Wago terminal :	WAGO 231 Series

Conducteur rigide :	0,08 à 2,5 mm² / 28 à 12 AWG

Conducteur souple :	0,08 à 2,5 mm² / 28 à 12 AWG

Longueur de dénudage :	8 à 9 mm / 0.31 à 0.35 inch

Type de connexion 2 :	Output

Technique de connexion 2 :	Push-in CAGE CLAMPr

Wago terminal 2 :	WAGO 831 Series

Conducteur rigide 2 :	0,5 à 10 mm² / 20 à 8 AWG

Conducteur souple 2 :	0,5 à 10 mm² / 20 à 8 AWG

Longueur de dénudage 2 :	13 à 15 mm / 0.51 à 0.59 inch

Type de connexion 3 :	Signaling

Technique de connexion 3 :	CAGE CLAMPr

Wago terminal 3 :	WAGO 733 Series

Conducteur rigide 3 :	0,08 à 0,5 mm² / 28 à 20 AWG

Conducteur souple 3 :	0,08 à 0,5 mm² / 28 à 20 AWG

Longueur de dénudage 3 :	5 à 6 mm / 0.2 à 0.24 inch

Largeur :	128 mm / 5.039 inch

Hauteur :	171 mm / 6.732 inch

Hauteur à partir du niveau supérieur du rail :	205 mm / 8.071 inch

Note sur les dimensions :	Height iincluding female connector

Type de montage :	DIN-35 rail (EN 60715) in 2 positions

Poids :	3270 g

Température ambiante (fonctionnement) :	-25 à 70 °C (Device start at -40 °C type-tested)

Température ambiante (stockage) :	-25 à 85 °C

Humidité relative :	5 à 96 % (no condensation permissible)

Derating :	-5 % / K (> +45 °C)

Degré de pollution :	2

Catégorie de climat :	3K3 (per EN 60721)

Marquage de conformité :	CE

Normes/spécifications :	EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508

Groupe de produits :	6 (Interface Electronics)

Type d'emballage :	20

Pays d'origine :	DE

Gtin :	4050821226444

Numéro du tarif douanier :	85044082900

Hauteur (mm) :	148

Largeur (mm) :	146

Profondeur (mm) :	274

Poids (g) :	3266

Ean :	4050821226444

Mots clés : alimentation decoupage relai 787847 découpage pro relais 787-847 4050821226444 wao787847

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 028,6826 € / U HT
1 234,4191 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

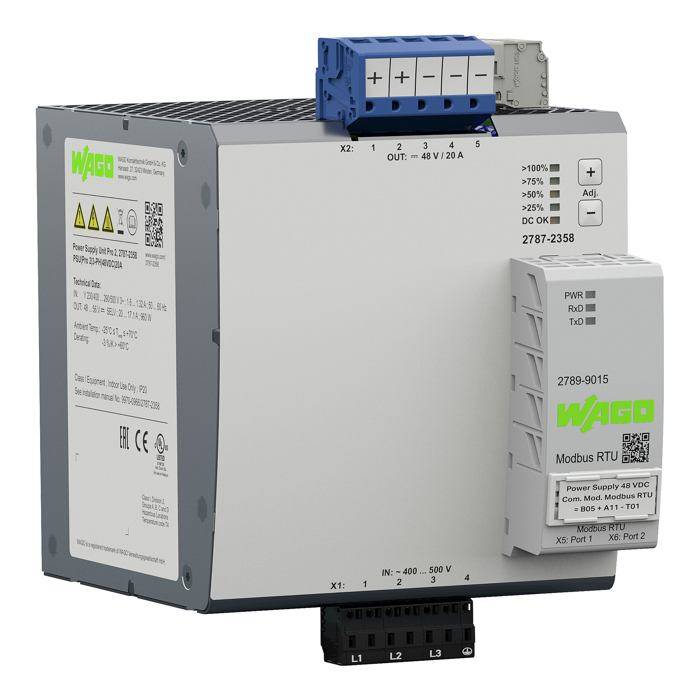

	WAO27872358 Alimentation à découpage PRO 2 4066966155891		527,0554 € / U HT 632,4665 € / U TTC
